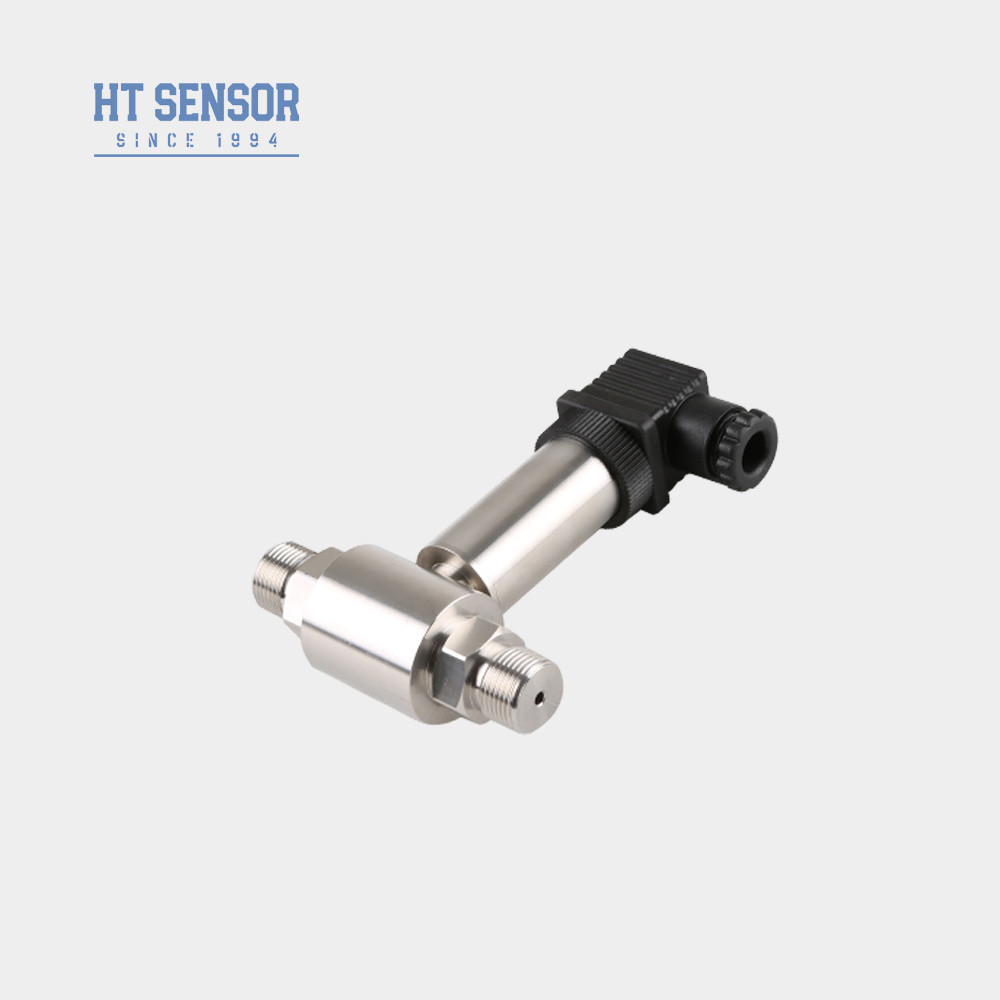

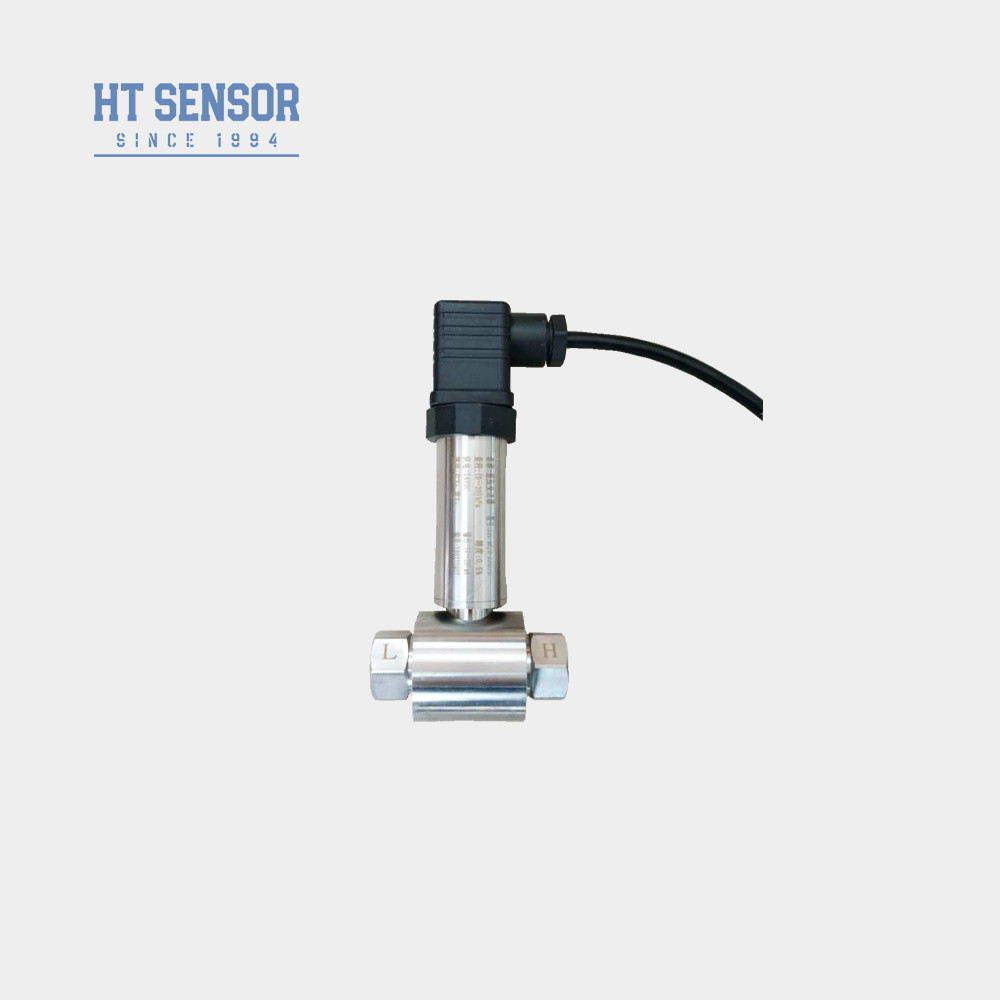

BP93420D-II DIN付き差圧トランスミッタ 液体テスト用差圧レベルセンサ
Product Details
| モデル: | BP93420D-II | 範囲: | 0〜10kpa~2Mpa |
|---|---|---|---|
| 出力: | 24VDC ((12-32VDC) | 生産量: | 4〜20mA 0〜10v など |
| 材料: | ステンレス鋼 | 糸: | オスとメスのG1/4 M20*1.5など |
| 圧力の種類: | 差圧トランスミッターセンサー | 保護クラス: | IP65 |
| 作業温度: | 0〜60°C | コネクタ: | 大DINかOEM |
| ハイライト |
DIN differential pressure transmitter,liquid test differential level sensor,BP93420D-II pressure transmitter with warranty |
||
Product Description
BP93420D-II DIN用液体試験差圧レベルセンサー付き差圧トランスミッタ
BP93420DII D差圧 P圧力トランスミッタ
差圧トランスミッタセンサーの紹介:
BP93420DIIは、拡散シリコンピエゾ抵抗センサーを搭載した差圧トランスミッタで、パイプラインまたはインパルスラインに接続するためのデュアル圧力ポートを備えています。このデバイスは、気体と液体の両方の媒体の差圧を測定するように設計されており、過圧、真空、およびほぼ静的な状態に対応できます。
このセンサーは、印加された圧力の下で変形する固体セラミックダイアフラムを利用し、その結果生じる歪みは抵抗の比例変化を生み出します。この信号は、ハウジング内の統合電子コンバーターによって処理され、標準化された0～10 Vまたは4～20 mAの信号を出力します。
ねじ接続により設置が容易になり、トランスミッタはさまざまな産業および衛生用途に適しています。一般的な使用例としては、暖房システム（供給ラインと戻りラインの間）の差圧の監視、およびフィルター、ファン、コンプレッサーの制御などがあります。
製品の特徴差圧トランスミッタセンサーの:
- トランスミッタはステンレス鋼構造設計を採用しており、コンパクトで設置が簡単です
- 厳格な温度補償と経年劣化スクリーニングを受けており、安定した信頼性の高い性能を保証します
- 電気インターフェースは、プラグインまたは直接配線オプションとして選択できます。
アプリケーション 差圧トランスミッタセンサーの::
- 石油、化学、電力、水文などの業界のパイプラインにおけるさまざまな気体または液体の差圧の測定に適しています。
- 石油、化学、冶金、発電、水文などの産業現場プロセスに適用
- パイプラインと炉室の圧力測定
| 性能パラメータ 差圧トランスミッタセンサーの: | |
|---|---|
| 測定範囲 | 0-10KPa……～2MPa |
| 圧力タイプ | 差圧 |
| 片側過負荷 | ≤定格範囲の3倍 |
| 静圧 | 定格範囲の5倍または7 MPaの間の最小値 |
| 精度 @ 25℃ | ±0.25% (標準) ±0.5% (最大) |
| 再現性 | ±0.03% (Typ.) ±0.05%FS (最大) |
| ヒステリシス | ±0.03% (Typ.) ±0.05%FS (最大) |
| 長期安定性 | ±0.5%F.S/年(≤200KPa) ±0.2%F.S/年(＞200KPa) |
| ゼロ温度ドリフト | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| スパン温度ドリフト | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| 補償温度 | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| 動作温度 | -30℃~80℃ |
| 保管温度 | -40℃~100℃ |
| 振動 | 10g,55Hz ～ 2kHz |
| ハウジング材質 | 304,316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 防爆定格 | 本質安全防爆 |
| 保護等級 | IP65 |
| 重量 | ~0.45kg |
| 出力信号 | 供給電圧 | 出力タイプ |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4線 |
| 0～10/20mA |
3線 |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| 注文のヒント |
1. 製品を選択する際は、測定対象媒体が製品の接触部品と互換性があることを確認してください。
2. 信頼性の高い動作を確保するために、測定点とトランスミッタの間に3方弁マニホールドを取り付け、トランスミッタの正圧室と負圧室へのゆっくりとした均一な圧力印加を確保することをお勧めします。
3. 設置中は、設置場所が製品に与える影響を最小限に抑えるために、両端の圧力インターフェースを水平に配置することをお勧めします。
4. 強い振動、瞬間的な衝撃力、強い電磁干渉、または無線周波数干渉などの特別な要件については、当社にお知らせいただき、注文でこれらの要件を指定してください
| 注文ガイド | ||||||||
| BP93420XX | 圧力トランスミッタ | |||||||
| コード | 概要構造 | |||||||
| DII | 差圧トランスミッタ | |||||||
| 測定範囲 | 0-10KPa……～2MPa | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | その他 | |||||||
| コード | 出力信号 | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×1.5 オス | |||||||
| J2 | G1/2 オス | |||||||
| J3 | G1/4 オス | |||||||
| J4 | 1/2 NPT オス | |||||||
| J5 | その他 | |||||||
| コード | 電気接続 | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密閉ケーブル出力 | |||||||
| B4 | その他 | |||||||
| コード | 圧力タイプ | |||||||
| D | 差圧 | |||||||
