| モデル: | BP93420D-II | 範囲: | 0〜10kpa~2Mpa |
|---|---|---|---|
| パワー: | 5VDC 24VDC | 生産量: | 0.5-4.5V 4-20mA 0-10v など |
| 材料: | ステンレス鋼 | 糸: | 男と女 |
| 圧力の種類: | 差異 的 圧力 | 保護クラス: | IP65 |
| 作業温度: | 0〜60°C | コネクタ: | 大DINかOEM |
| ハイライト: | water differential pressure transmitter,oil level differential transmitter,BP93420D-III pressure sensor | ||

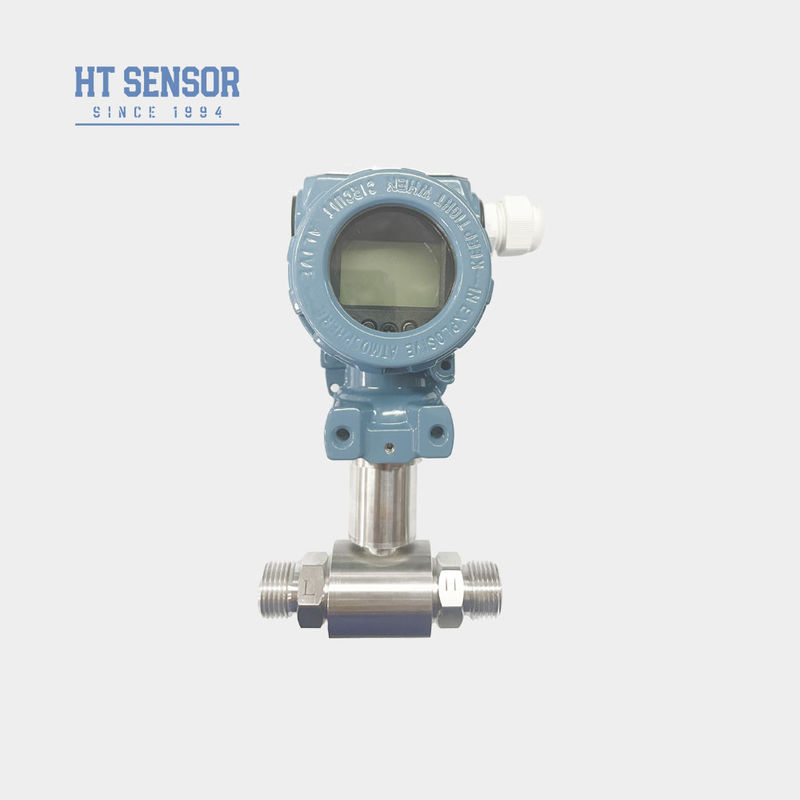

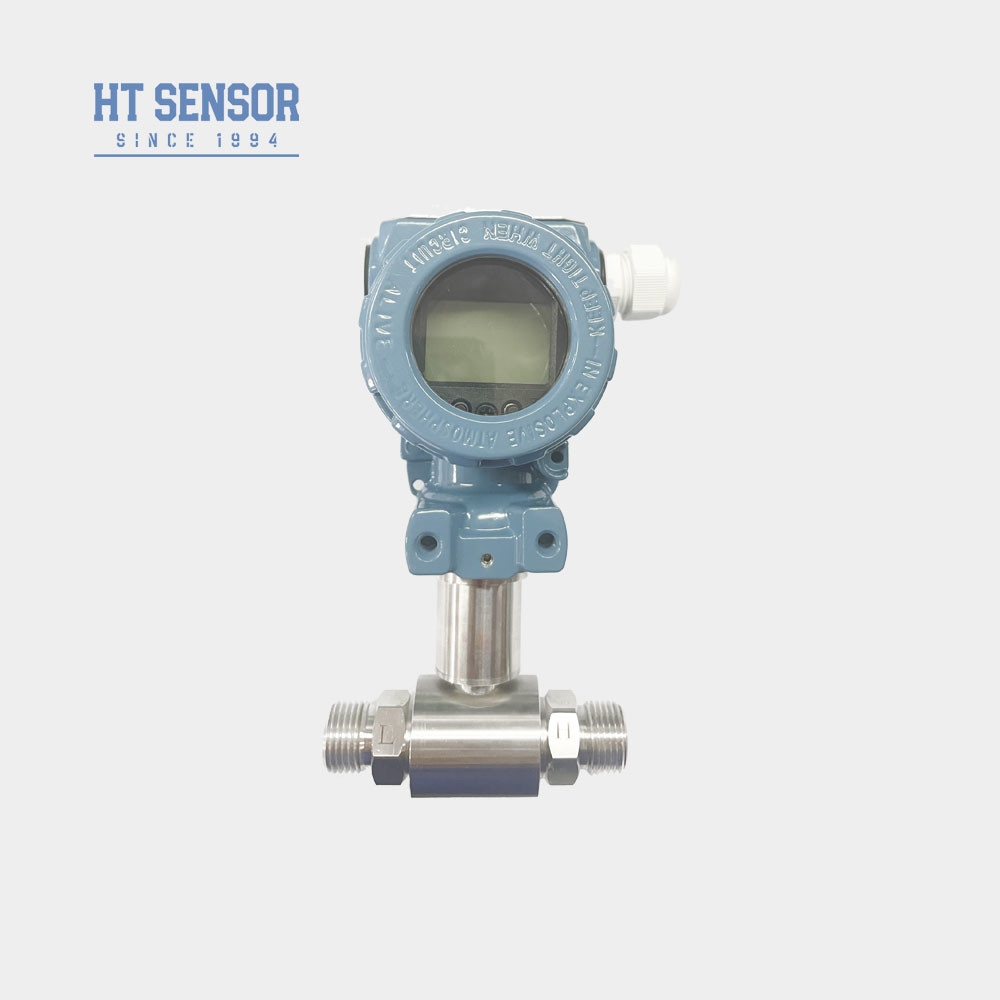

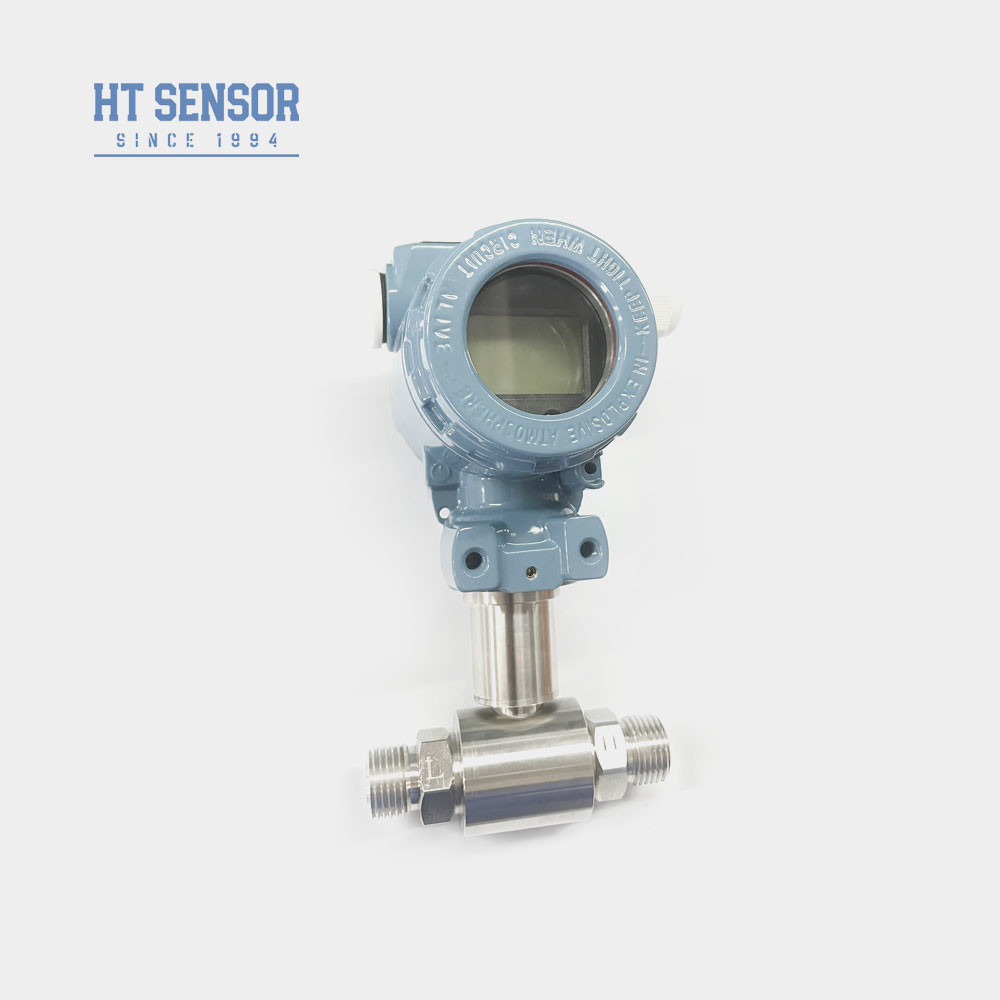

BP93420D-III 水と油のための差圧伝送センサー
BP93420D第3回D差分Pリュッサー送信機
差圧伝達センサーの導入:
BP93420D-III 2088 Differencial pressure transmitter sensor diffused silicon pressure sensor 差圧伝達センサー 拡散したシリコン圧力センサー測定基質の圧力差がセンサーの両側にある波紋弁に位置している場合, センサーチップの出力信号 ホイートストーンブリッジは,圧力差と良好な線形関係があり,圧力差を正確に測定することができます.石油のパイプラインの様々なガスと液体の圧力差の測定に適しています2088 構造圧力トランスミッタは輸入圧力センサーを採用します.レーザー抵抗器のトリミングのためのコンピュータ温度補償,組み合わさった接続箱設計専用端末とデジタルディスプレイを装備し, 簡単にインストール,校正,保守. 流体圧の測定を達成するために,適した様々な機会に,すべての天候環境と様々な液体.
製品の特徴差圧伝達センサー:
申請差圧伝達センサー:
| 性能パラメータ差圧伝達センサー | |
|---|---|
| 測定範囲 | 0〜10KPa...~2MPa |
| 圧力の種類 | 差異 的 圧力 |
| 片側過負荷 | 定数範囲の ≤3倍 |
| 静的圧力 | 最低値は,定数範囲の5倍または7 MPa |
| 精度 @ 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.5%F.S/年 ((≤200KPa) ±0.2%F.S/年 ((>200KPa) |
| ゼロ 温度 漂流 | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| 補償温度 | 0〜50°C ((0〜10KPa,0〜20KPa),0〜70°C,-10〜70°C |
| 動作温度 | -30°C~80°C |
| 貯蔵温度 | -40°C~100°C |
| 振動 | 10g,55Hz 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | 本質的に安全で爆発性がある |
| 保護評価 | IP65 |
| 体重 | ~0.45kg |
| 出力信号 | 供給電圧 | 出力型 |
|---|---|---|
| 4×20mA | 12°30VDC | 2/3/4のワイヤ |
| 0°10/20mA |
 3本のワイヤ | |
| 0/1・5V | ||
| 0.5.4.5V | 5VDC |




| 注文のヒント差圧伝達センサー |
1製品を選択する際には,測定基質が製品の接触部位と互換性があることを確認してください.
2測定点と送信機の間には3つのバルブのマニポルトを設置することが推奨されます.送信機の正圧室と負圧室にゆっくりと均質な圧力を施す.
3設置中に,両端の圧力インターフェースを水平に配置して,設置場所が製品に与える影響を最小限に抑えるのが推奨されます.
4強い振動,即時の衝撃力,強い電磁気干渉,または無線周波数の干渉などの特殊な要求のために,私たちの会社に通知し,注文にこれらの要件を指定してください
| 注文ガイド差圧伝達センサー | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| DII | 差圧トランスミッター | |||||||
| 測定範囲 | 0〜10KPa...~2MPa | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 〜 5VDC | S6 | 0°10VDC | |||||
| S3 | 0°5VDC | S7 | 0.5・4.5VDC | |||||
| S4 | 010mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×1.5 男性 | |||||||
| J2 | G1/2 男性 | |||||||
| J3 | G1/4 男性 | |||||||
| J4 | 1/2 NPT 男性 | |||||||
| J5 | ほか | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| D | 差異 的 圧力 | |||||||
