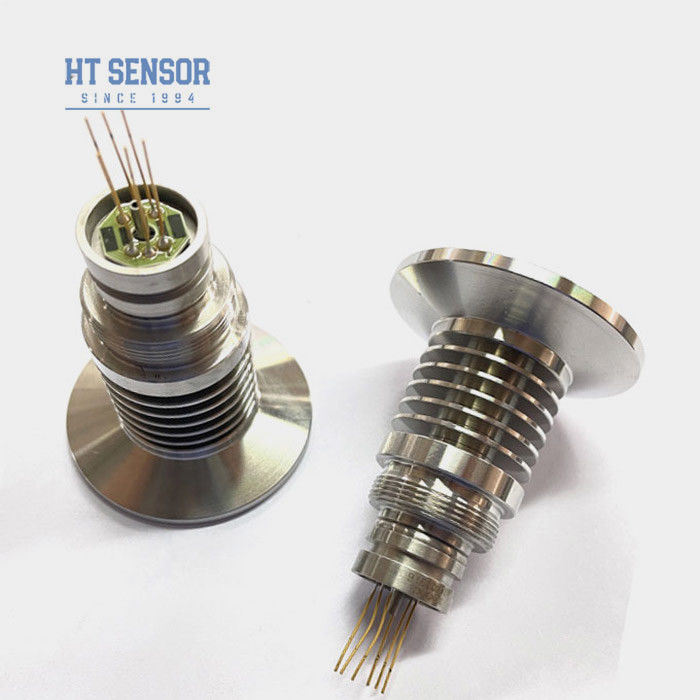

50.4mm 拡散シリコン圧力センサー 高温圧力センサーセル 液体試験用
Product Details
| 型番: | HT-IQT-B | 範囲: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| ワイヤリングタイプ: | 金色コーバーピンまたは4本のワイヤ | 測定媒体: | 空気と液体 |
| dia: | 50.4mm | 出力: | 100mv+30mv |
| 力: | 1.5mA | タイプ: | 分散型シリコン圧力センサー |
| 出力信号の種類: | アナログ | 材料: | ステンレス鋼 |
| カスタマイズ: | 利用可能|カスタマイズされたリクエスト | ||
| ハイライト |
50.4mm 拡散シリコン圧力センサー,拡散シリコン圧力センサー 高温,液体試験用高温圧力センサー |
||
Product Description

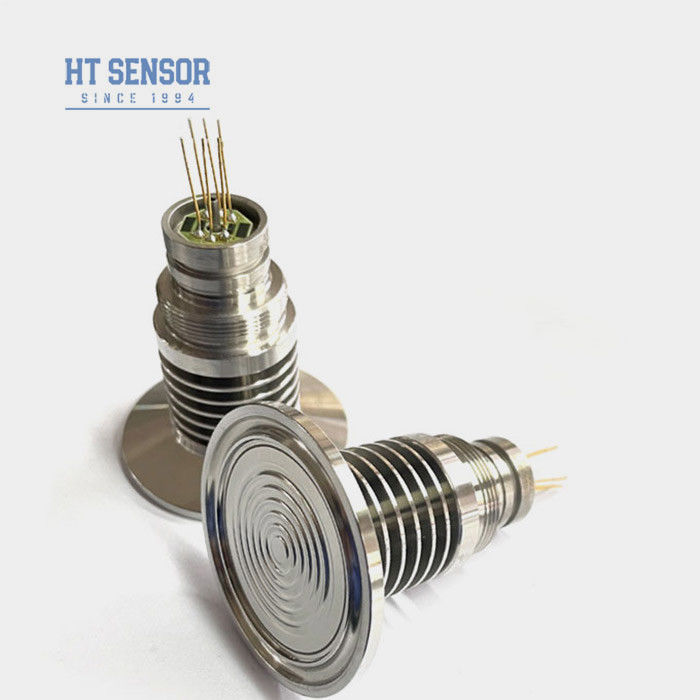

HT-IQT-B 50.4mm 高温分散シリコン圧力センサー
HT-IQT-B ピエゾレシシブシリコン圧力センサー
高温分散シリコン圧力センサーの導入:
HT-IQT-Bは,高温拡散シリコン圧力センサーで,使い捨てシリコンオイル充填技術を使用したクランプ圧力センサーです.不衛生で粘着性のある詰め込み. 高温メディア測定に適したヒートシンク構造. 食品,製薬,ワイン,その他の医療産業で広く使用され,測定媒体は汚染されることがあります.
特殊な構造とサイズの製品がカスタマイズできます.成熟したバッチ生産ラインがあり,生産作業を時間と品質で完了することができます.
申請高温分散シリコン圧力センサー:
- 316Lで非腐食性ガスと液体の圧力を測定するのに適していますステンレス鋼との互換性
- 食品・飲料産業
- 産業プロセス制御
- 医薬品産業
- 電源: ≤2mA DC (典型的な1.5mA DC)
- 入力阻力: 2.5KΩ~6KΩ
- 出力阻力: 2.5KΩ~6KΩ
- 電気接続: 金で覆われたコヴァーピンや100mm高温のワイヤー
| 性能パラメータ高温分散シリコン圧力センサー: | |||||
| 測定範囲 | サイズ (G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 封印された | 3500KPaS | ||||
| タイプ | マックス | ユニット | |||
| 非線形性 | ±015 | ±03 | %F.S | ||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | ||
| ヒステレシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| 補償されたテンパー | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 動作温度 | -20~80 | oC | |||
| 貯蔵温度 | -40~125 | oC | |||
| 許容される過負荷 | 全スケールまたは120MPaの3倍間の小さい値を取ります | ||||
| 爆発圧 | 5X 完全なスケール | ||||
| 長期的安定性 | 0.2 % | F.S. 年間 | |||
| 弁膜材料 | 316L | ||||
| 断熱抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||||
| ショック | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッロゴム | ||||
| 充填 中間 | シリコンオイル | ||||
| 体重 | ~220g | ||||
| パラメータは以下の条件で試験する: 1.5mA @ 25°C | |||||
| 図面 建設 | |
| サイズ |
|
| 電気接続と補償 |
|
| 選択した例 |
| 注文のヒント |
必要な気密性
2補正板を詰め込むか,損傷しないように,ホイジングを縦に並べて,均等な圧力をかけます.
3測定基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
