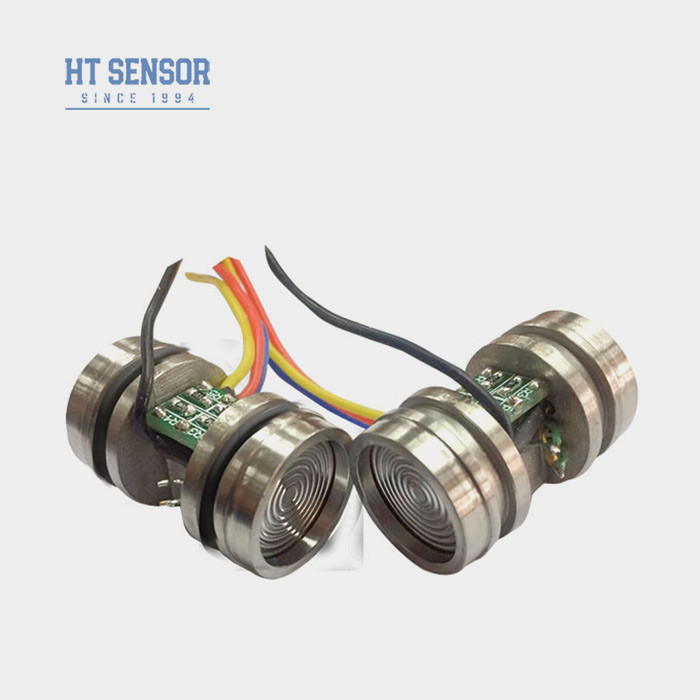

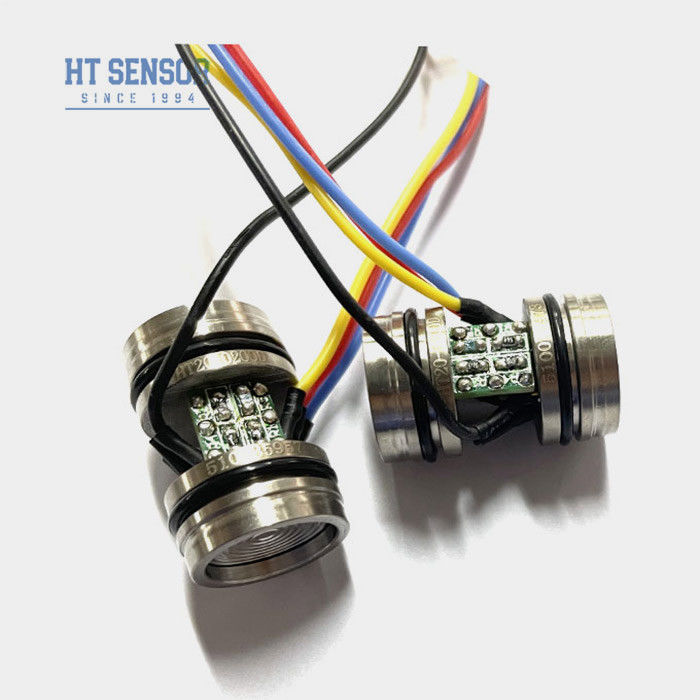

HT20V 拡散シリコン圧力センサー 10VDC ピエゾレシシブ差圧センサーセル
Product Details
| 型番: | HT20V | ワイヤリングタイプ: | 4本のワイヤー |
|---|---|---|---|
| 測定媒体: | ガスと液体 | カスタマイズされた: | カスタマイズされた |
| 力: | 10VDC | 輸送パッケージ: | カートン |
| タイプ: | 差点ピエゾレシシブ圧力センサー | 出力信号の種類: | アナログタイプ |
| 材料: | ステンレス鋼 | カスタマイズ: | 利用可能|カスタマイズされたリクエスト |
| ハイライト |
HT20V分散型シリコン圧力センサー,分散型シリコン圧力センサー 10VDC,10VDC ピエゾレシスティブ差圧センサー |
||
Product Description
HT20V 10VDC 差差圧試験用差差分散シリコン圧力センサー
差分散シリコン圧力センサーの導入:
HT20Vは差圧センサーですステンレス鋼の二重波状弁で隔離された差圧感のある装置である.正確な測定は,隔膜を隔離し,シリコン油をシリコン圧力敏感要素に満たすことによって達成されますセンサーは,高い安定性と高精度で国際的な先進的なシリコン圧力チップを採用し,ストレスの最適化によって設計されたシンターベースを採用します.センサーの製造プロセスには: プラッチ,金線結合,フィルム溶接,高真空オイル注入,圧力循環ストレスの緩和,高温老化,温度補償,など一般製品のサイズと密封方法が,同じ種類の国際主流製品と一致している場合316Lステンレス鋼の互換性のあるメディアで差圧とレベル測定に使用されています.
製品の特徴微分分散シリコン圧力センサー:
- 安定して信頼性の高い性能
- 静的圧力に対する高耐性
- 費用対効果
- 差圧検出器
- 圧力校正装置
- 液体レベル測定
- 電源: ≤10VDC
- 標準モード出力電圧: 入力の50% (典型)
- 入力阻力:4KΩ~20KΩ
- 出力阻力:2.5KΩ~6KΩ
- 電気接続:100mm高温線
| 性能パラメータ微分分散シリコン圧力センサー: | ||||
| 測定範囲 | 10KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| タイプ | マックス | ユニット | ||
| 線形性 | ±015 | ±03 | %F.S | |
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | |
| ヒステレシス | 0.05 | 0.1 | %F.S | |
| ゼロオフセット出力 | 0±1 | 0±2 | mV | |
| フルスケール出力 | ≤20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±25 | %F.S |
| ≥35kPa | ±08 | ±15 | %F.S | |
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35kPa | ±08 | ±15 | %F.S | |
| 補償されたテンパー | ≤20KPa | 0~50 | oC | |
| ≥35kPa | 0~70 | oC | ||
| 動作温度 | -20~80 | oC | ||
| 貯蔵温度 | -40~125 | oC | ||
| 許容される過負荷 | 3倍の全スケールまたは4MPaの間の小さい値を取ります | |||
| 爆発圧 | 5X 完全なスケール | |||
| 長期的安定性 | 0.2 % | F.S. 年間 | ||
| 弁膜材料 | 316L | |||
| 断熱抵抗 | ≥200MΩ 100VDC | |||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | |||
| ショック | 100g,11ms | |||
| 応答時間 | ≤1ms | |||
| Oリングシール | ニトリルゴムまたはフッロゴム | |||
| 充填 中間 | シリコンオイル | |||
| 体重 | 45g | |||
| パラメータは以下の条件で試験する: 常電圧10V,環境温度は25oC | ||||
| 図面 建設微分分散シリコン圧力センサー | |
| サイズ |  |
| 注記:出口端は正端です.ワイヤの色に変化がある場合は,正確な情報のためにセンサーに付着したラベルを参照してください. | |
| 電気接続と補償微分分散シリコン圧力センサー |
|
| 選択した例 |
| 注文のヒント |
必要な気密性
2補正板を詰め込むか,損傷しないように,ホイジングを縦に並べて,均等な圧力をかけます.
3測定基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
