| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | RoHS, ISO9001 |
| モデル番号: | BP93420D-II |
| 最小注文数量: | 1 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 5-8仕事日 |
| 支払条件: | L/C,D/P,T/T |
| 供給の能力: | 3000個/月 |
| モデル: | BP93420D-II | 範囲: | 0〜10kpa~2Mpa |
|---|---|---|---|
| パワー: | 5VDC 24VDC | 出力: | 0.5-4.5V 4-20mA 0-10v など |
| 材料: | ステンレス鋼 | 糸: | 男と女 |
| 圧力の種類: | 差異 的 圧力 | 保護クラス: | IP65 |
| 作業温度: | 0〜60°C | コネクタ: | 大DINかOEM |
| ハイライト: | ステンレス鋼の差圧トランスミッターセンサー,DIN を搭載した差圧トランスミッターセンサー,女性の差圧センサー |
||

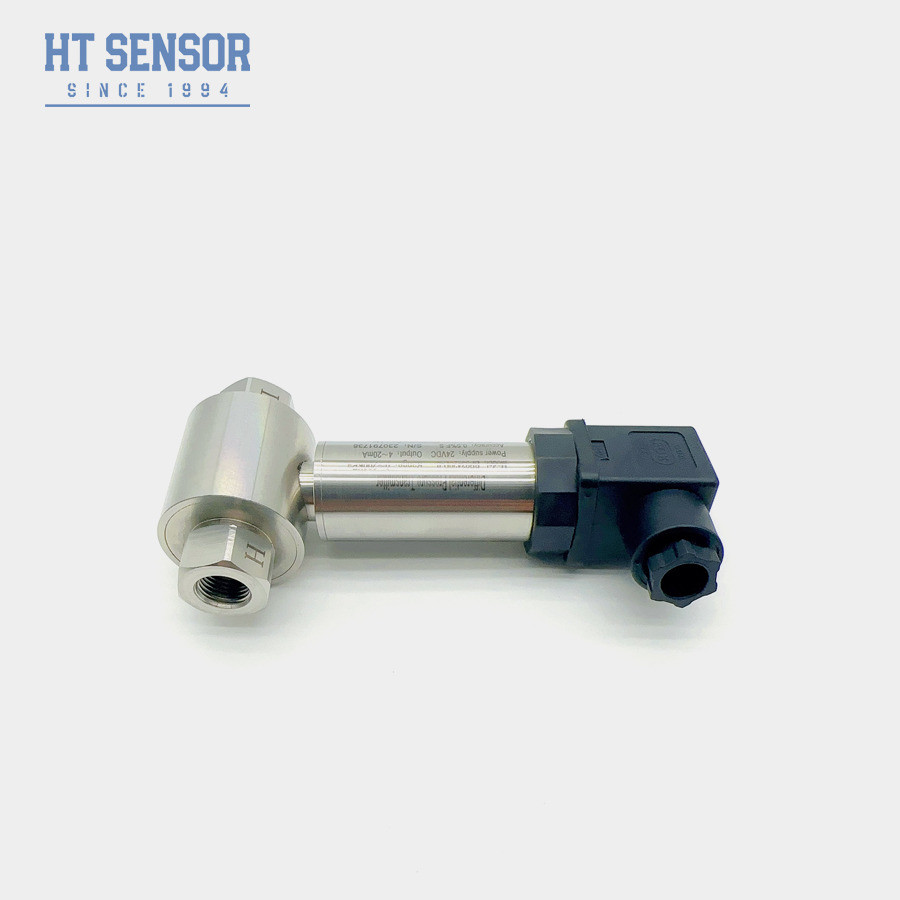

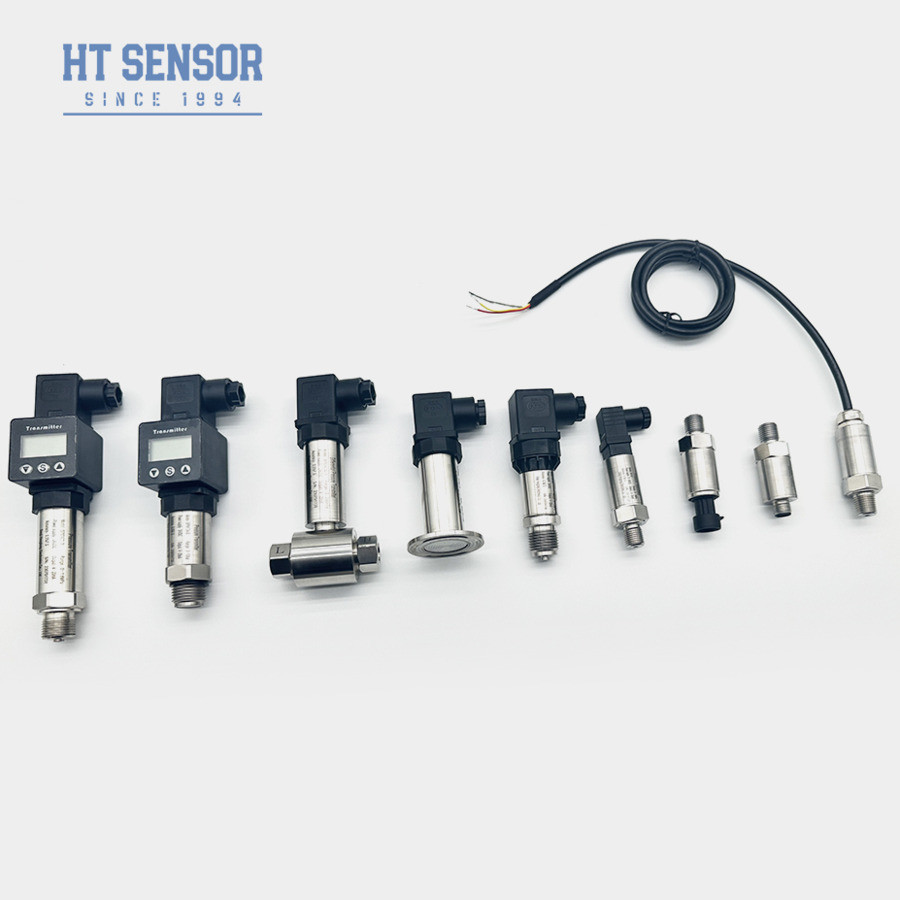

BP93420D-II オイル水差圧トランスミッターセンサー DIN付き
BP93420DII D差圧 P圧力 トランスミッター
はじめに:
BP93420DII差圧トランスミッターは、拡散シリコン圧力抵抗センサーを使用しています。測定媒体の圧力差がセンサーの両側のコルゲートダイアフラムにかかると、センサーチップのホイートストンブリッジ出力信号は圧力差と良好な線形関係を持ち、圧力差を正確に測定できます。石油、化学、電力、水文産業など、さまざまなガスや液体の差圧測定におけるパイプライン用途に適しています。
製品の特徴:
アプリケーション:
| 性能パラメータ | |
|---|---|
| 測定範囲 | 0-10KPa……〜2MPa |
| 圧力タイプ | 差圧 |
| 片側過負荷 | ≤定格範囲の3倍 |
| 静圧 | 定格範囲の5倍または7 MPaの間の最小値 |
| 精度 @ 25℃ | ±0.25% (標準) ±0.5% (最大) |
| 再現性 | ±0.03% (標準) ±0.05%FS (最大) |
| ヒステリシス | ±0.03% (標準) ±0.05%FS (最大) |
| 長期安定性 | ±0.5%F.S/年(≤200KPa) ±0.2%F.S/年(＞200KPa) |
| ゼロ温度ドリフト | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| スパン温度ドリフト | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| 補償温度 | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| 動作温度 | -30℃~80℃ |
| 保管温度 | -40℃~100℃ |
| 振動 | 10g,55Hz ～ 2kHz |
| ハウジング材質 | 304,316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 防爆等級 | 本質安全防爆 |
| 保護等級 | IP65 |
| 重量 | ~0.45kg |
| 出力信号 | 供給電圧 | 出力タイプ |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4線 |
| 0～10/20mA |
3線 |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| 注文のヒント |
1. 製品を選択する際は、測定媒体が製品の接触部品と互換性があることを確認してください。
2. 信頼性の高い動作を確保するために、測定点とトランスミッターの間に三方弁マニホールドを取り付け、トランスミッターの正圧室と負圧室への圧力の印加をゆっくりと均一にすることをお勧めします。
3. 取り付けの際は、設置場所が製品に与える影響を最小限に抑えるために、両端の圧力インターフェースを水平に配置することをお勧めします。
4. 強い振動、瞬間的な衝撃力、強い電磁干渉、または無線周波数干渉などの特別な要件については、当社にお知らせいただき、注文でこれらの要件を指定してください
| 注文ガイド | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||
| コード | 概要構造 | |||||||
| DII | 差圧トランスミッター | |||||||
| 測定範囲 | 0-10KPa……〜2MPa | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | その他 | |||||||
| コード | 出力信号 | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×1.5 オス | |||||||
| J2 | G1/2 オス | |||||||
| J3 | G1/4 オス | |||||||
| J4 | 1/2 NPT オス | |||||||
| J5 | その他 | |||||||
| コード | 電気接続 | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密閉ケーブル出力 | |||||||
| B4 | その他 | |||||||
| コード | 圧力タイプ | |||||||
| D | 差圧 | |||||||
