5VDC 工業用圧力センサー トランスミッター 水用油圧変圧センサー
製品詳細
| 型番: | BP170 | 力: | 5VDC 24VDC |
|---|---|---|---|
| 出してください: | 0.5-4.5V 4-20mA 0-10V | ハウジング材質: | ステンレス鋼 |
| 圧力式: | 計量/絶対/密封 | 起源: | バオジ・中国 |
| タイプ: | BP170 工業用圧力センサー | 圧力範囲: | 0~10kpa.---60MPa |
| OEM: | OEM と ODM | 糸: | G1/4 M20*1.5 またはOEM |
| ハイライト |
5VDC産業圧力センサー,工業用圧力センサー トランスミッター,5VDC 水油圧変圧器 |
||
製品説明

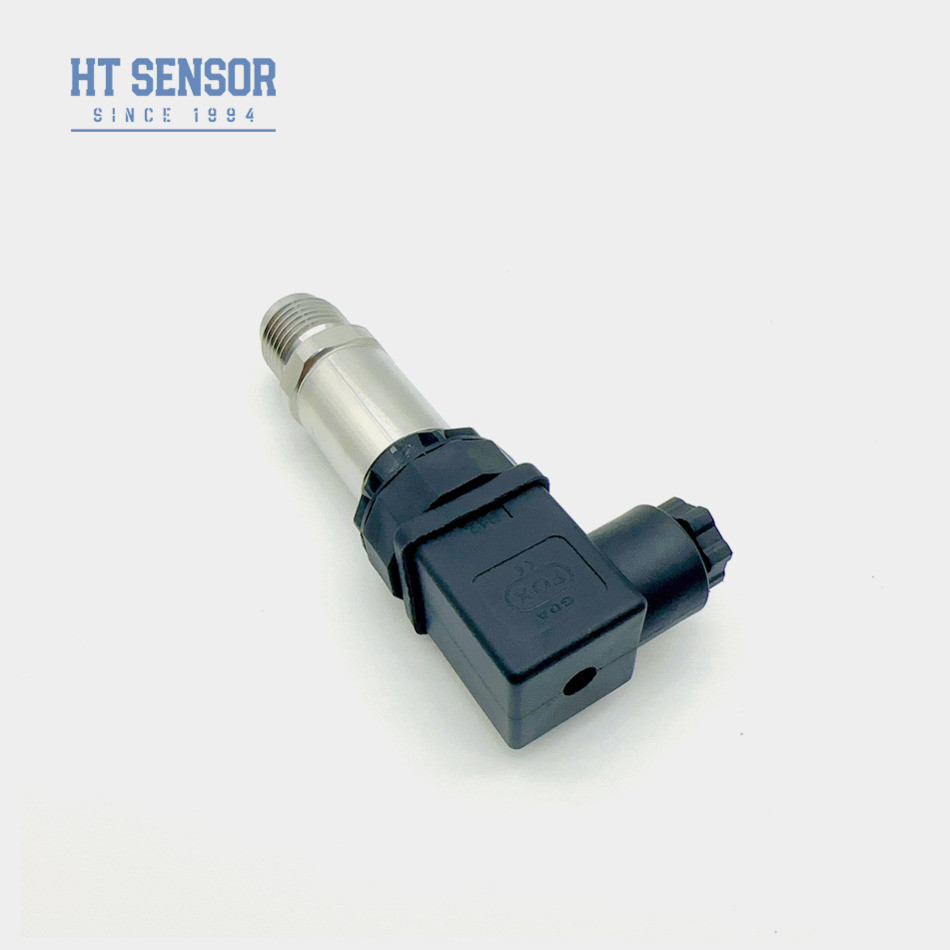

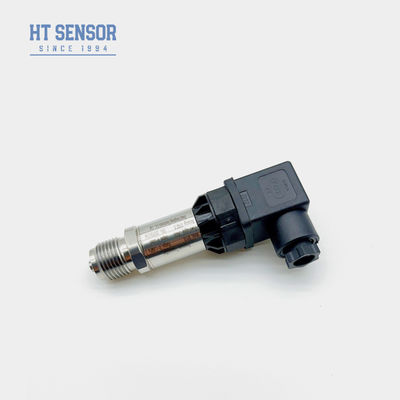

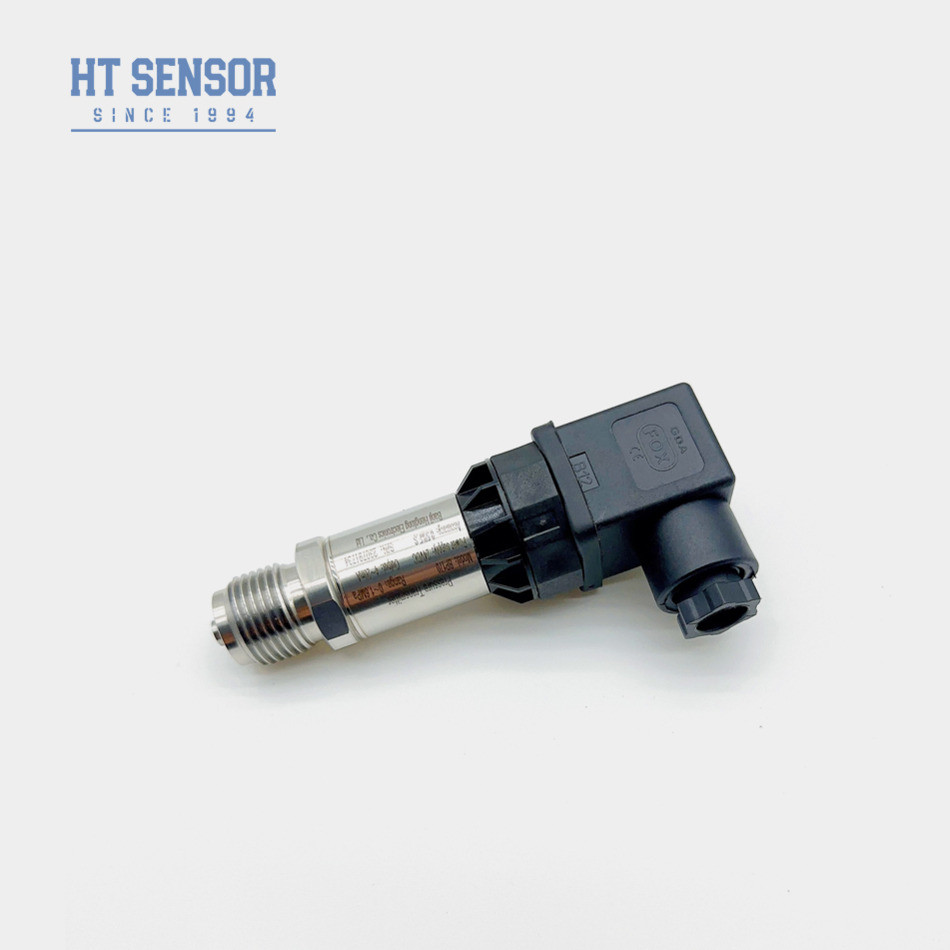

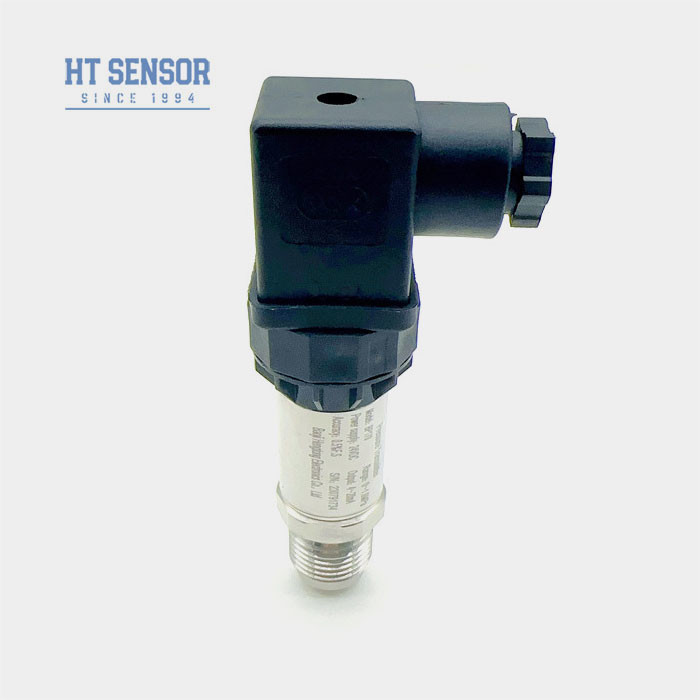

BP170 産業用圧力センサー送信機
BP170 圧力送信機
産業用圧力センサーの紹介送信機：
BP170産業用圧力センサー送信機は、信号測定要素としてHTシリーズシリコン絶縁油充填センサーコアを採用しています。特殊なHersman（DIN）コネクタは、自社高精度PCBを使用してセンサー信号を顧客が必要とする標準出力信号に変換します。様々な産業で広く使用されています。
製品の特徴産業用圧力センサーの送信機：
- 1.広い測定範囲、ステンレス鋼構造、多様な圧力インターフェース形状。
- 2.コンパクトで軽量なデザイン。
- 3.高精度、オールステンレス鋼構造。
用途産業用圧力センサーの送信機：
- 1.316Lステンレス鋼を使用した非腐食性ガスおよび液体の圧力測定。
- 2.海洋および航空産業への応用。
- 3.石油、化学、冶金、発電、水文学などの産業現場プロセスでの使用。
- 4.油圧および空圧制御システムでの利用。
| 性能パラメータ 産業用圧力センサーの送信機 | |
|---|---|
| 測定範囲 | 0kPa～10kPa…20MPa |
| 圧力タイプ | ゲージ圧、絶対圧、密封圧 |
| 過負荷 | 定格範囲の1.5倍以下 |
| 精度 @ 25℃ | ±0.25%（標準） ±0.5%（最大） |
| 再現性・ヒステリシス | 0.1%FS |
| 長期安定性 | ±0.1%F.S/年（標準） ±0.2%F.S/年（最大） |
| ゼロ点温度ドリフト | ±0.02%F.S/℃（≤100KPa） ±0.01%F.S/℃（>100KPa） |
| フルスケール温度ドリフト | ±0.02%F.S/℃（≤100KPa） ±0.01%F.S/℃（>100KPa） |
| 周波数応答 | 2.4Khz |
| 補償温度 | 0～70℃（≤10mpa、カスタマイズ可能） |
| 動作温度 | -20℃～80℃ |
| 保管温度 | -40℃～120℃ |
| 振動 | 10g、55Hz～2kHz |
| ハウジング材質 | 304、316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb |
| 保護等級 | IP65 |
| Oリングシール | フッ素ゴム |
| 重量 | 約0.25kg |
| 出力信号 | 供給電圧 | 出力タイプ |
| 4～20mA | 12～30VDC | 2/3/4線式 |
| 0～10/20mA | 3線式 |
|
| 0/1～5V | ||
| 0/1～10V | ||
| 0.5～4.5V | 5VDC |
| 圧力送信機センサーの選択例 |
| 注文時の注意 |
2.注文時に、防爆型製品にはデジタル表示ヘッドが含まれていないことに注意してください。
3.LCDまたはLED表示ヘッド付き送信機を注文する場合、送信機の電源は20VDC以上である必要があります。
4.製品の信頼性の高い動作を確保するため、現場に雷保護装置を設置し、製品と電源が確実に接地されていることを確認することを推奨します。
5.フッ素ゴムOリングの定格使用温度範囲は-20℃～250℃です。製品の動作温度が-20℃を下回る場合は、EPDM Oリングシールを選択する必要があります。
6.デフォルトのケーブル長は1.5mで、3種類の材質が利用可能です。指定がない場合は、ポリエチレンケーブル材質で供給されます。異なるケーブル材質が必要な場合は、注文時に指定してください。
7.強い振動、瞬間的な衝撃力、強い電磁または無線周波数干渉などの特別な要件がある場合は、当社に通知し、注文時に指定してください。
| 注文ガイド産業用圧力センサーの送信機 | |||||||||
| BP170X | アナログ圧力送信機 | ||||||||
| コード | 外形構造 | ||||||||
| 5 | Packardプラグ | 6 | 密閉型直接出力ケーブル 1.5メートル | ||||||
| 7 | ミニハーマンコネクタ | 8 | 大型ハーマンコネクタ | ||||||
| 測定範囲 | 0kPa～10kPa…5MPa | ||||||||
| (0-X)Kpa またはMPa |
X: 実際の測定範囲を示す | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | その他 | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4～20mADC | S5 | 0～20mADC | ||||||
| S2 | 1～5VDC | S6 | 0～10VDC | ||||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | ||||||
| S4 | 0～10mADC | ||||||||
| コード | 圧力接続 | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | その他（φ50.4フランジ） | ||||||||
| コード | 電気接続 | ||||||||
| B1 | ハーマン | ||||||||
| B2 | PG7 | ||||||||
| B3 | ケーブルシールアウトレット 1.5メートル | ||||||||
| B4 | その他 | ||||||||
| コード | 圧力タイプ | ||||||||
| G | ゲージ圧 | ||||||||
| A | 絶対圧 | ||||||||
| S | 密封基準圧 | ||||||||
よくある質問:
Q1:製造・販売会社ですか？
A1:当社は29年以上の経験を持つ製造・販売会社です。
Q2:カスタマイズ製品。
A2:OEMおよびカスタムデザインサービスを提供しています。
Q3:品質保証。
A3:当社の製品には、出荷日から元の購入者までの限定12～18ヶ月の保証が付いています。Hengtongは、欠陥のある製品を無料で交換または修理します。この保証は、改造、誤用、怠慢があったユニットには適用されません。
Q4:出荷と梱包。
A4:製品は通常、国際エクスプレス（UPS、FedEx、DHL、INTなど）で着払いにて出荷されます。また、お客様の出荷アカウントを使用して集荷することも可能です。標準的な輸出梱包には、検査証明書が含まれます。
Q5:お問い合わせ。
A5:技術的な質問やビジネス上の問題に対応する、積極的で経験豊富な営業チームがいます。メッセージを残すか、オンラインサービスをクリックしてください。
