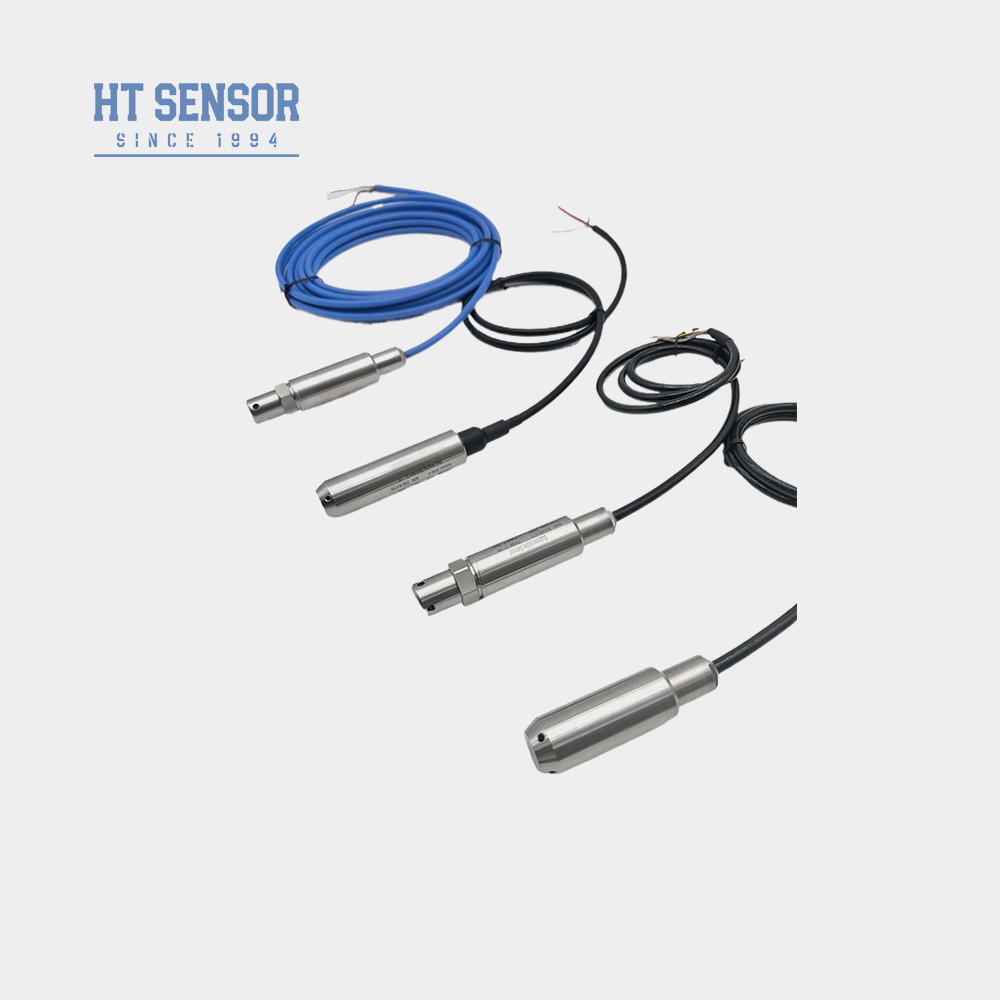

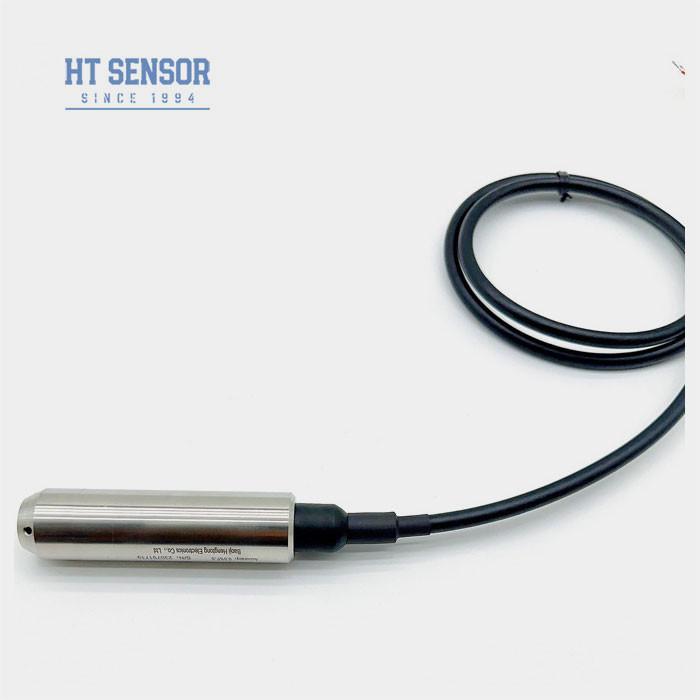

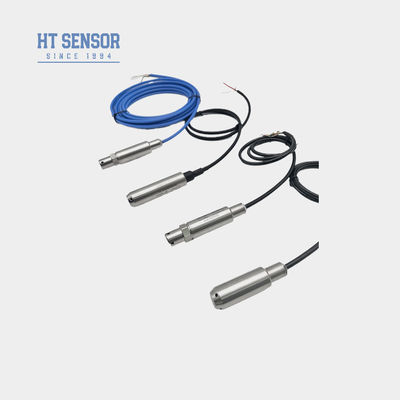

Bh93420-I 水位伝達器 12-36vdc 4-20ma 潜水式水位伝達器
Product Details
| モデルNO: | BH93420-I | 出力信号: | 4-20mAまたは0.5-4.5VDC |
|---|---|---|---|
| 範囲: | 0-1mH2O~400mH2O | 精度: | 00.25% または 0.5% |
| パワー: | 12-32VDC | ケーブル材料: | PUまたはPE |
| 中等: | 水かオイル | 住宅用材料: | 304 S.S |
| 保護評価: | IP 67 | ||
| ハイライト |
BH93420-I 水位伝達器,水位伝達器 12vdc,4-20ma 潜水式レベルトランスミッター |
||
Product Description
信号出力4~20mAの12~36VDCの水位送信機
BH93420 I水位伝達器
紹介:
BH93420-I 浸水式水位伝達器で,分散シリコンセンサーの特性に基づいています.このセンサーはシリコンチップに基づいた圧力センサーです.内部には小さなトランジスタ構造があり 外部の圧力を電源に変換できます.
液体圧がセンサーに作用すると,液体圧がセンサーに作用すると,センサー内のトランジスタ構造は小さな変形を経験します抵抗値が変化し,電気信号が出力されます.
製品の特徴:
- 試験環境に適した,ステンレス鋼の全容体
- 浸水型探査器の測定,安装が簡単
- 各種出力信号オプション
- 防爆マーク:ExiaIICT6
- 高い保護:IP68
- PEまたはPUケーブル
申請:
- 316LSSと互換性がある,腐食性のない液体
- 汚水,工業用水,市用水,水タンク,井戸,川,海水,湖など,様々な用途での水位監視
- ディーゼルと燃料タンクの燃料レベル測定
性能パラメータ:
| 測定範囲 | 0 〜 10m... 400mH2O |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | ≤ 2X 指定範囲 |
| 精度 @ 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.2%F.S/年 (最大) |
| ゼロ 温度 漂流 | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| 補償温度 | 0〜50°C (0-1m. 0〜2m) 0〜70°C |
| 動作温度 | -20~80°C |
| 貯蔵温度 | -30~100°C |
| 住宅用材料 | 304 ステンレス |
| 弁膜材料 | 316L ステンレス |
| 断熱抵抗 | 100MΩ@100VDC |
| 防爆等級 | エキシアルCT6 |
| 保護評価 | IP67,IP68 |
| Oリングシール | フロアゴム |
| 体重 | ~0.3Kg (ケーブルなし) |
| ケーブル材料 | ポリエチレン,ポリウレタン |
| 出力信号 | 供給電圧 | 出力型 |
| 4×20mA | 12°30VDC | 2/3/4のワイヤ |
| 0°10/20mA |
3本のワイヤ | |
| 0/1・5V | ||
| 0/1・10V | ||
| 0.5.4.5V | 5VDC | |
| RS485通信プロトコル | 3.6V30V / バッテリー | 4本のワイヤ |
注文のヒント:
1測定基質が選択時に接触する製品成分と互換性があることを確認してください.
2測定された介質の密度は指定する必要があります.
3強い電磁気や無線周波数の干渉の場合,詳細を当社に提供し,注文に記載してください.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地を確保することを推奨します.
注文ガイド:
| BH93420 | コード | 図面 建設 | ||||||
| 私は | 圧力トランスミッター | |||||||
| 測定範囲 | 0 〜 10m... 400mH2O | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 3.6V バッテリー | |||||||
| D4 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 〜 5VDC | S6 | 0°10VDC | |||||
| S3 | 0°5VDC | S7 | 0.5・4.5VDC | |||||
| S4 | 010mADC | S8 | RS485 | |||||
| コード | 圧力の種類 | |||||||
| G | 計測圧 | |||||||
| A について | 絶対 的 圧力 | |||||||
| S | 密封された基準圧 | |||||||
| コード | 住宅用材料 | |||||||
| 01 | 304 ステンレス | |||||||
| 02 | 316L ステンレス | |||||||
| コード | ケーブル材料 | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
