1/8NPT シリコン圧力トランスミッター パイプライン圧力試験用 水位圧力センサー
Product Details
| モデルNO: | BP157 | 精度: | ±0.5% |
|---|---|---|---|
| 接続タイプ: | G1/4,1/4NPT,1/8NPT | 出力信号: | 4~20mA0.5-4.5VDC |
| 電源: | 24VDC,5VDC | 圧力の種類: | 測定圧,絶対圧,密封圧 |
| プロセス温度: | -20℃~80℃ | 製品名: | 圧力トランスミッターセンサー |
| 保護度: | IP65 | 体重: | 0.2KG |
| ハイライト |
1/8NPT シリコン圧力トランスミッター,管路用シリコン圧力トランスミッター,パイプライン用水位圧力センサー |
||
Product Description
シリコン圧力トランスミッターセンサー パイプライン圧力試験用水位センサー

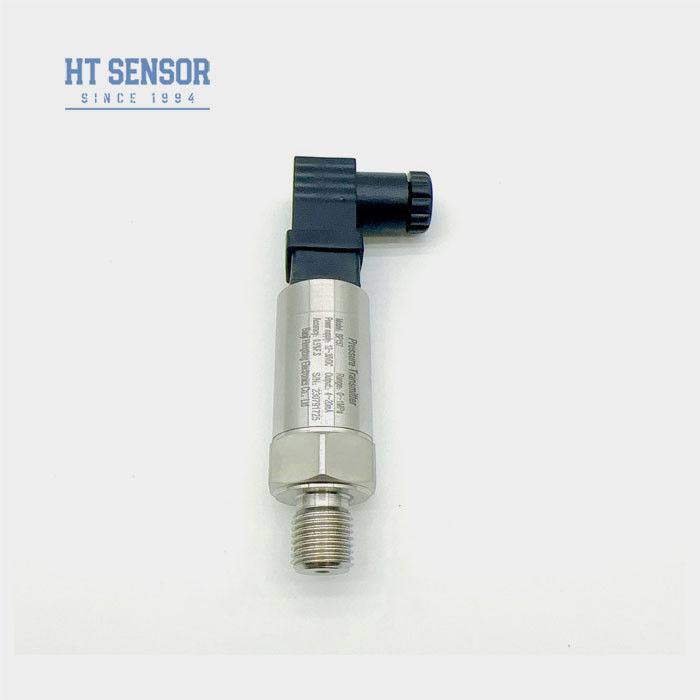

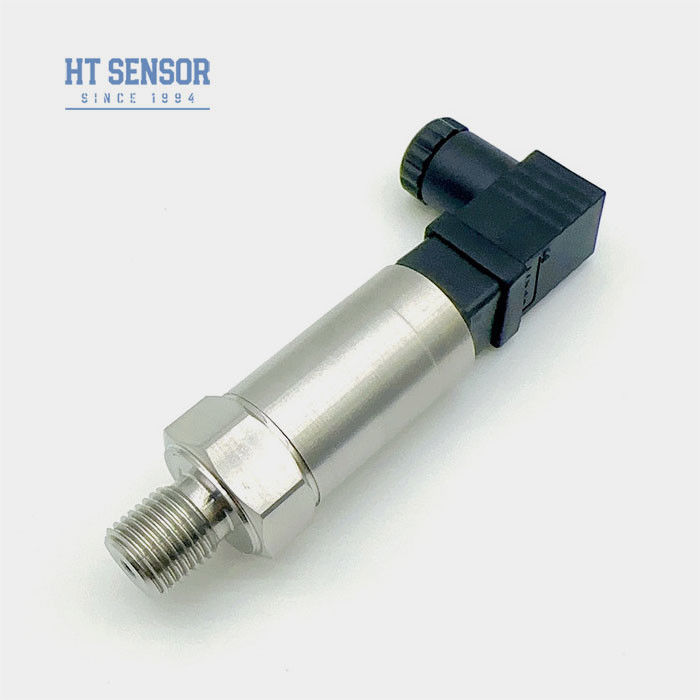

BP157 圧力トランスミッター
圧力伝達センサーの導入:
BP15シリーズの圧力トランスミッタは,信号測定要素としてHTシリーズのシリコン耐圧隔離膜油で満たされたコアを使用する.シグナル処理回路は,ステンレス鋼のハウジングの中に位置していますセンサー信号を標準出力信号に変換します 製品には厳格なテストと 部品,半成品の老化スクリーニングが行われています安定した信頼性の高い性能を保証するために.
製品の特徴:
- コンパクトで頑丈な設計
- 抗電磁干渉
- 完全に溶接し 密封
- IP65 保護
- 複数の出力信号
応用:
- 316Lステンレス鋼,腐食性のないガスや液体と互換性
- 石油化学及びその他の産業分野
- 空気圧縮機,真空装置
- 水力・気力制御システム
性能パラメータ:
| 測定範囲 | 0kPa 10kPa 10MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷圧力 | 指定範囲の ≤ 1.5 倍 |
| 精度 @ 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02%F.S. (タイプ) 0.05%F.S. (最大) |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| 温度誤差 -ゼロ | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| 温度誤差 -スパン | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| 補償温度 | 0〜50°C (<35KPa),0〜70°C (標準) -10~70 (カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 住宅用材料 | 304 SS |
| 弁膜材料 | 316L SS |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| 密封材料 | フルーアゴムまたは完全溶接シール |
| 重さ | ~0.20kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4×20mA | 12°30VDC | 2/3/4のワイヤ |
| 0°10/20mA |
3本のワイヤ |
|
| 0/1・5V | ||
| 0/1・10V | ||
| 0.5.4.5V | 5VDC |
注文ガイド:
| BP15X | 圧力トランスミッター | ||||||||
| コード | 図面 建設 | ||||||||
| 5 | パッカードプラグ | 6 | 密封された直接出力ケーブル 1.0m | ||||||
| 7 | ミニDINコネクタ | 8 | ヒルシュマンコネクタ | ||||||
| 測定範囲 | 0kPa 10kPa 10MPa | ||||||||
|
(0-X) Kpa またはMPa |
X:実際の測定範囲を表示する | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | ほか | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4×20mADC | S5 | 020mADC | ||||||
| S2 | 1 〜 5VDC | S6 | 0°10VDC | ||||||
| S3 | 0°5VDC | S7 | 0.5・4.5VDC | ||||||
| S4 | 010mADC | ||||||||
| コード | 圧力接続 | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 NPT | ||||||||
| J4 | 1/8NPT | ||||||||
| J5 | 7/16-20UNF | ||||||||
| コード | 圧力の種類 | ||||||||
| G | 計測圧 | ||||||||
| A について | 絶対 的 圧力 | ||||||||
| S | 密封された基準圧 | ||||||||
