| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | CE,RoHs,ISO9001 |
| モデル番号: | BP93420-IQT |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | ウェスタン・ユニオン、L/C、T/T |
| 供給の能力: | 5000PCS/月 |
| モデル番号: | BP93420-IQT | カスタマイズ: | OEMとODM |
|---|---|---|---|
| 圧力の種類: | 測定圧,絶対圧,密封圧 | 輸送パッケージ: | 標準輸出用 箱付きの梱包 |
| 仕様: | シリコン圧力センサー | HSコード: | 9026201090 |
| タイプ: | 洗面膜 圧力センサー トランスミッター | 精度レベル: | 00.5% |
| 圧力範囲: | - 100kpa... 0kpa ~35kpa... - わかった3.5MPa | IP 評価: | IP65 |
| ハイライト: | OEM フルッシュ 弁圧伝送器,弁の圧力の伝達器のクランプ,クランプ シリコン圧力センサー |
||

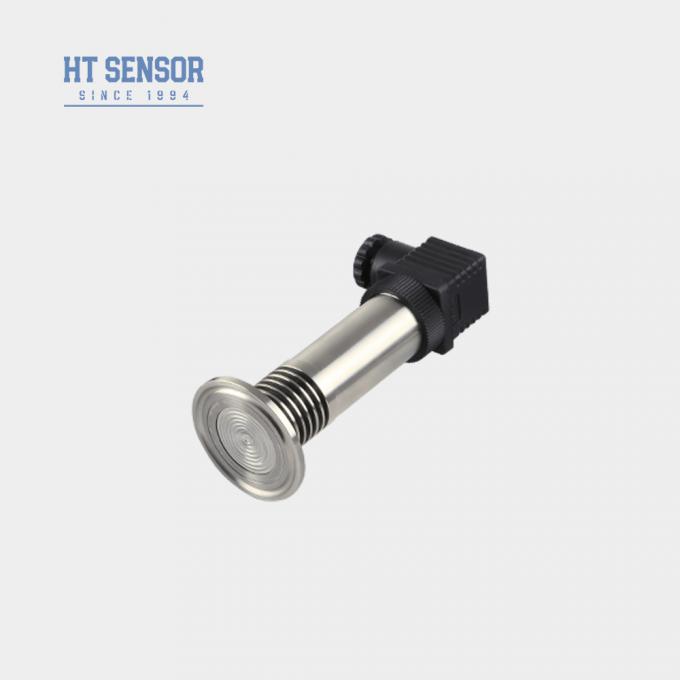

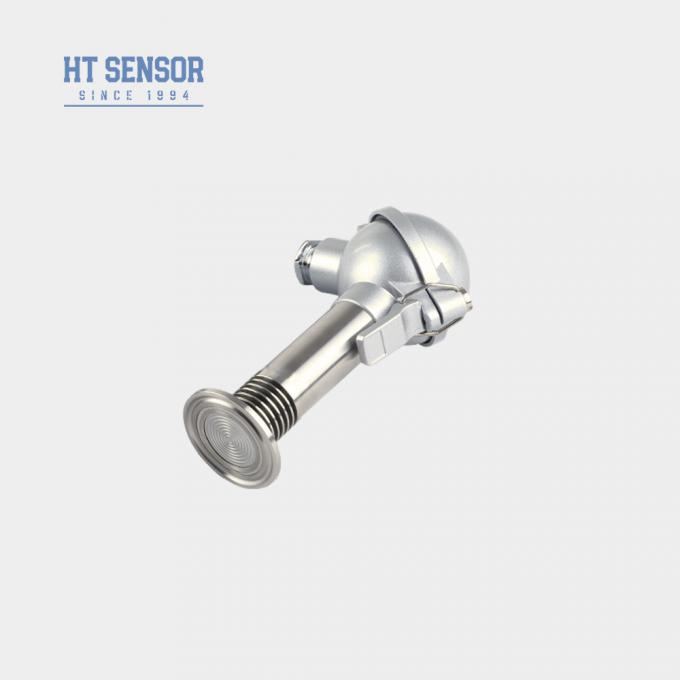

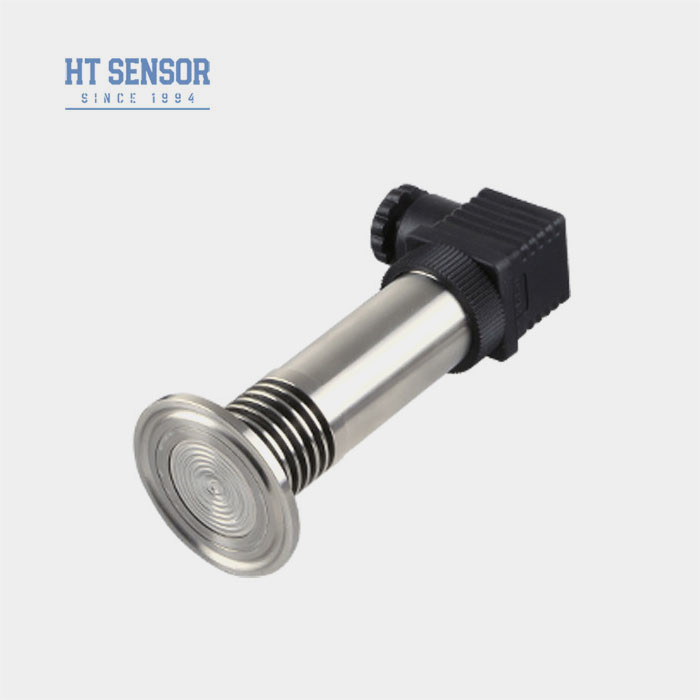

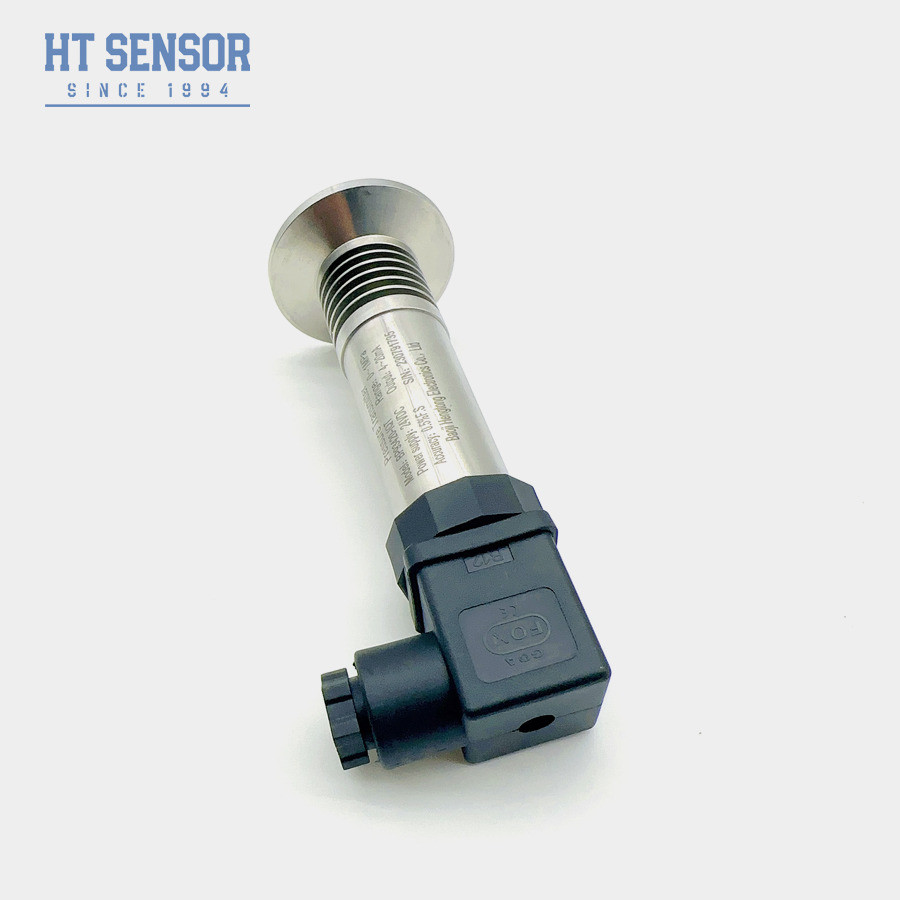

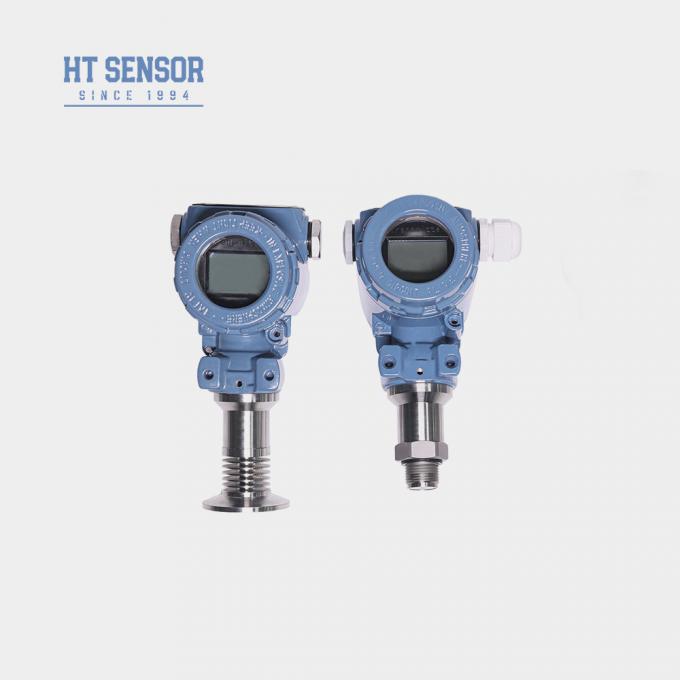

BP93420-IQT 圧力トランスミッター
圧感センサーの導入:
BP93420-IQT コンパクト 洗浄型弁圧感センサー 製品全体が様々なプロジェクトで厳格にテストされ 安定した信頼性のある性能メディア結晶化によって引き起こされる圧力穴の阻塞を効果的に防ぐことができます.食品および他の医療産業に広く使用されています. フラットフィルム圧力センサーの弾性体は輸入材料,弁隔離技術を採用します.試験頭には圧力誘導穴がない. 測定プロセス中に粘着性メディアのブロックはありません. 統合構造設計は,化学コーティングなどの粘着性メディアの圧力測定と制御に適しています.塗料泥,アスファルト,原油など
| 性能パラメータ圧感センサー: | |
| 測定範囲 | -100kPa...0kPa ~ 35kPa...3.5MPa オーバーパック |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ≤0.1%FS |
| ヒステレシス | ≤0.1%FS |
| 長期 安定性 | ±0.1%F.S/Year (典型) ±0.2%F.S/Year (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.3kg |
製品の特徴圧感センサー:
1. 幅広く測定範囲,様々な圧力インターフェースオプション
2複数の出力信号オプション
3調整可能なゼロとフルスケール
4高精度,複数の無菌プロセス接続
申請圧感センサー:
1腐食性のないガスや液体を 316L で測定するのに適しています
2医療,バイオ医薬品,食品衛生産業
3紙と化学産業,および下水水位および飲料缶の圧力測定に使用 液体および空気制御システムに適しています
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485通信プロトコル | 3.6~30V / バッテリー | 4本のワイヤ |
| 注文のヒント |
1製品を選択する際には,試験対象製品の接触部分と互換性のある介質を確認してください.
2. 注文する際には,爆発防止製品にはデジタルディスプレイが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載した送信機を注文する場合,送信機の電源は20VDC未満であるべきではありません.
4製品の信頼性の高い動作を確保するために,現場に雷保護装置を設置し,製品と電源が信頼性のある接地されていることを確認してください.
5フッ素ゴムOリングの指定動作温度範囲は -20°C~250°Cです.製品の動作温度が -20°C未満の場合,EPDMO型密封リングを選択してください.
6標準のケーブル長さは1.5mで,3つの材料から選択できます.特別な指示がない場合は,ポリエチレンケーブル材料を使用できます.異なるケーブル材料が必要な場合は注文書に記載してください
7強い振動,瞬時の衝撃力,強い電磁気または無線周波数干渉,その他の特殊要件の場合,当社に通知し,注文に記載してください.

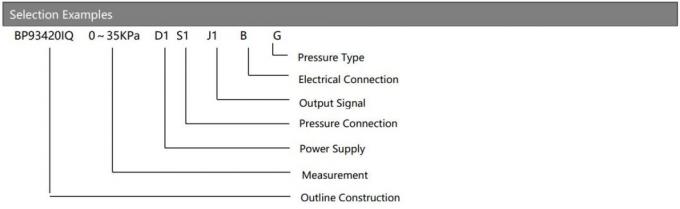

| オーダーガイド 洗浄 弁圧センサー | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||

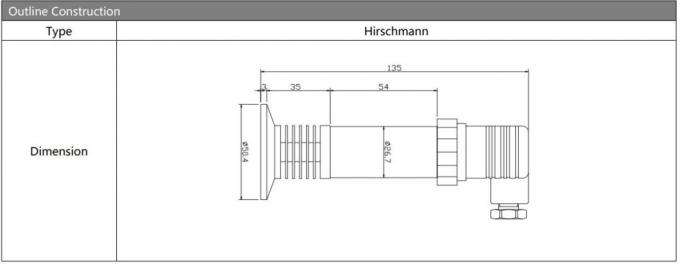

| コード | 図面 建設 | |||||||
| IB | 一般圧力トランスミッター | 第9回 | プレッシャートランスミッタを表示 | |||||
| IE | 衝撃耐性航空圧力トランスミッター | IIC/III | 工業用 一般/ディスプレイ圧力トランスミッター | |||||
| IF について | 防湿圧力トランスミッター | IIE/IIIE | 一般/ディスプレイ圧力トランスミッター | |||||
| IN | 空調専用圧力トランスミッター | |||||||
| IC | 高温圧力トランスミッター | |||||||
| IQ1/IQ2 | 大型弁/高温圧力トランスミッター | |||||||
| 測定範囲 | -100kPa...0kPa~35kPa...3.5MPa | |||||||
| (0-X) Kpa または MPa | X:実際の測定範囲を表示する | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

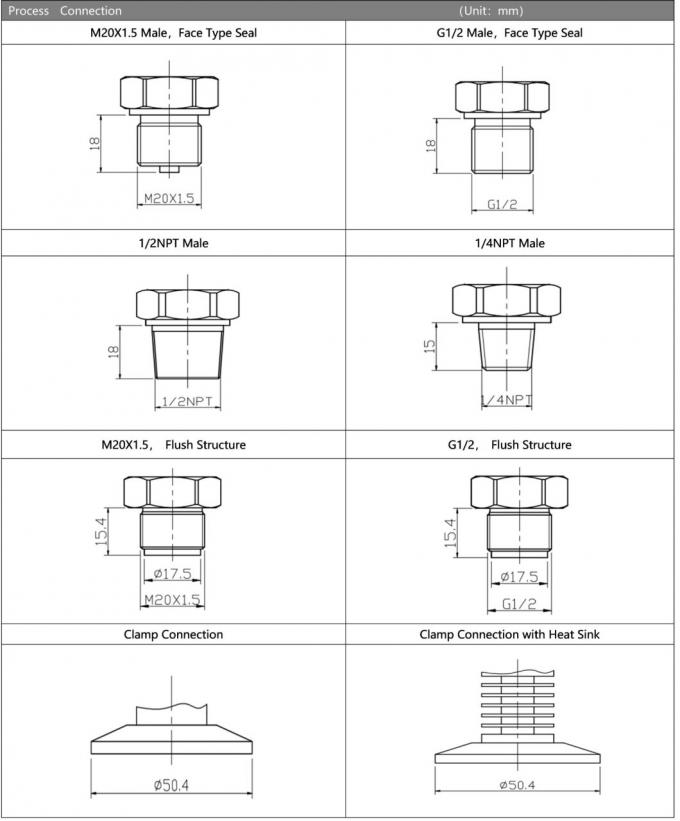

| コード | 圧力接続 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | ほか | |||||||

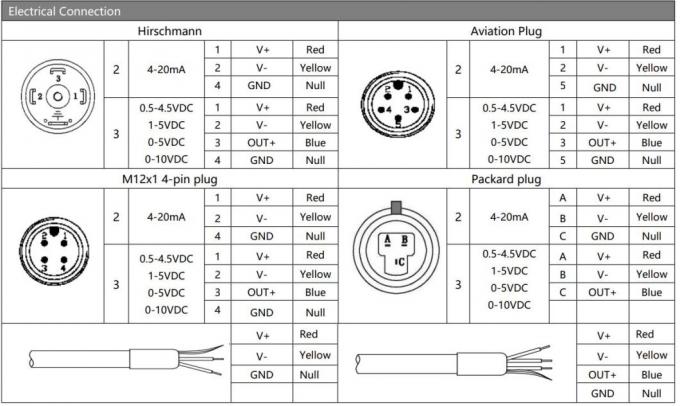

| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | 2088 工業用コーティング | |||||||
| B5 | 2088 ディスプレイ付き産業用ケース | |||||||
| B6 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| G | 計測圧 | |||||||
| A について | 絶対 的 圧力 | |||||||
| S | 密封された基準圧 | |||||||
