316L 拡散シリコン 圧力センサー クランプ 弁 圧力伝達器
Product Details
| モデルNO: | BP93420-IQ | オーダーメイド: | オーダーメイド |
|---|---|---|---|
| 保護評価: | IP65 | 住宅用材料: | 316L |
| 圧力の種類: | 測定圧,絶対圧,密封圧 | 輸送パッケージ: | 標準輸出用 箱付きの梱包 |
| 仕様: | ケイ素圧力センサー | 商標: | HTセンサ |
| 原産地: | 宝鶏市、中国 | HSコード: | 9026209090 |
| 供給の能力: | 2000PCS/Month | 測定中間: | ガスか液体 |
| 精度レベル: | 00.5% | 圧力範囲: | - 100kPa... 0kPa ~ 35kPa... - わかった3.5MPa |
| IP 評価: | IP65 | サンプル: | US$ 48/Piece 1部分（Min.Order） |
| ハイライト |
316L 拡散シリコン圧力センサー,分散型シリコン圧力センサークランプ,316L クランプ 弁 圧力伝達器 |
||
Product Description

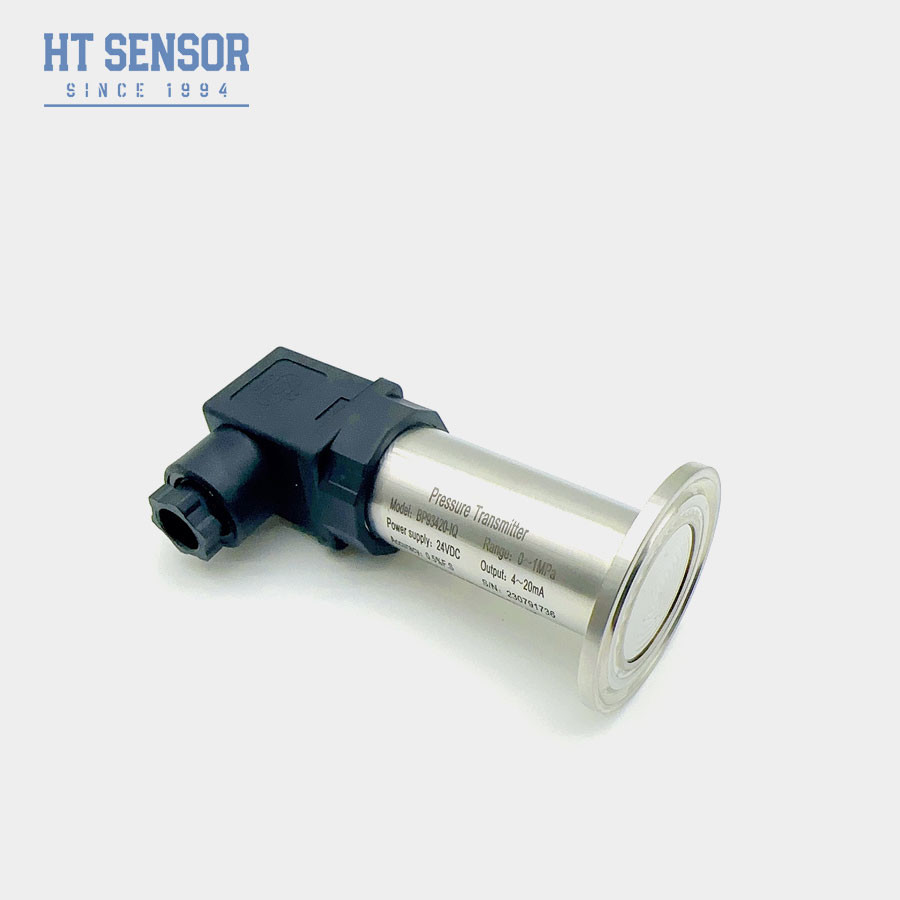

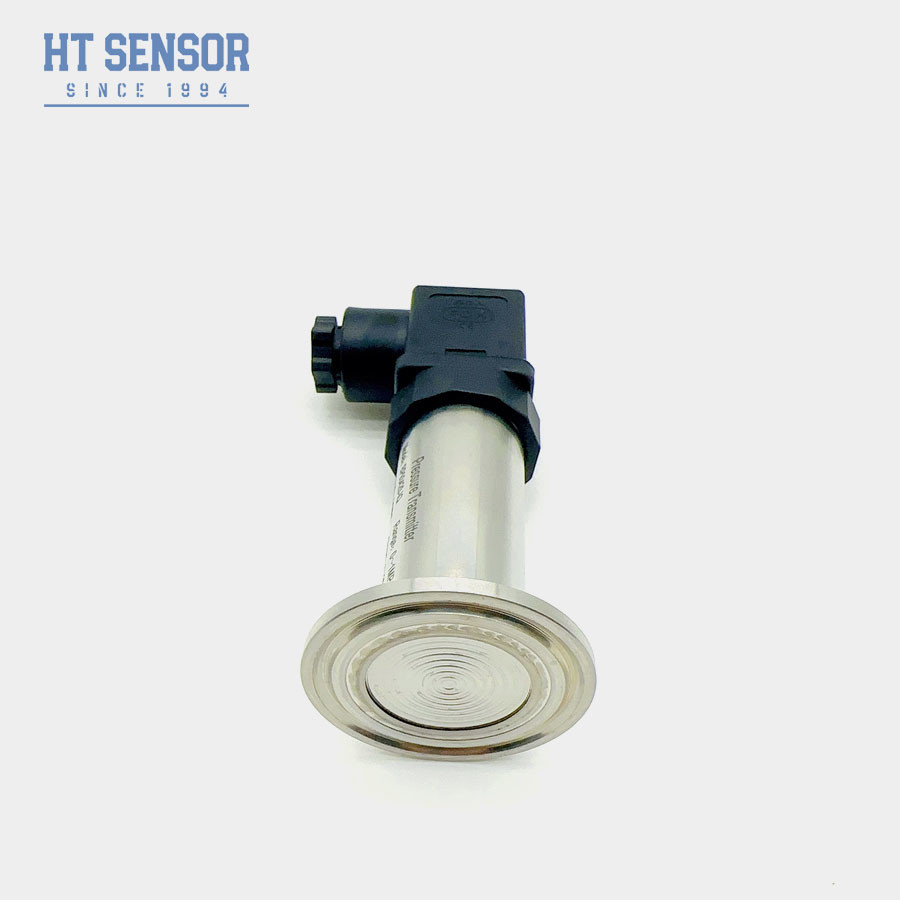

HT 分散型シリコン圧力抵抗クランプ 弁圧伝送器
BP93420-IQ 圧力トランスミッター
紹介:
BP93420-IQ圧力トランスミターは,信号測定要素としてHTシリーズシリコン圧力抵抗隔離油で満たされたコアを使用しています.プロセスの接続と直接溶接し,プロセスの接続と測定弁の間の正確な接続を保証する.安定して信頼性の高い性能を保証し,効果的に結晶媒介によって引き起こされる圧力穴の詰まりの問題を防ぐ厳格な試験に服した製品全体.
製品の特徴:
1拡散シリコンクリップ 弁圧伝達器
2高精度測定
3複数の測定範囲
4複数の出力信号タイプ
5高い保護級
6. 広い動作温度範囲
7高い過負荷容量
8迅速な応答時間
9複数の設置方法
10複数の認定
応用:
1腐食性のないガスや液体を 316L で測定するのに適しています
2医療,バイオ医薬品,食品衛生産業
3紙と化学産業,および下水水位および飲料缶の圧力測定に使用 液体および空気制御システムに適しています
| 性能パラメータ | |
| 測定範囲 | -100kPa...0kPa ~ 35kPa...3.5MPa オーバーパック |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ≤0.1%FS |
| ヒステレシス | ≤0.1%FS |
| 長期 安定性 | ±0.1%F.S/年 (典型) ±0.2%F.S/年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.2kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 注文のヒント |
2注文する際には,爆発防止型製品にはデジタルディスプレイヘッドが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載した送信機を注文する場合,送信機の電源は20VDC未満であるべきではありません.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地されていることを確認することが推奨されます.
5フルーアゴムOリングの指定作業温度範囲は -20oCから250oCです.製品の作業温度が -20oC未満の場合,EPDMOリングシールを選択する必要があります.
6既定のケーブル長さは1.5mで,3つの材料で利用できます.指定されていない場合は,ポリエチレンケーブル材料で供給されます.別のケーブル材料が必要な場合は,順序に指定してください.
7強い振動,瞬時の衝撃力,強い電磁気または無線周波数干渉などの特殊要件については,当社に通知し,注文に指定してください.

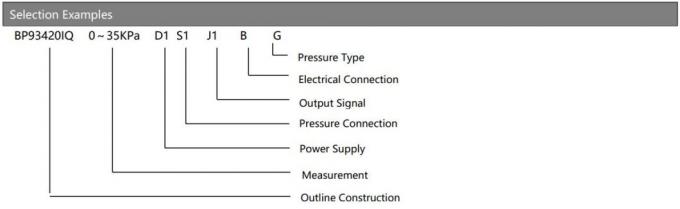

| 注文ガイド | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||

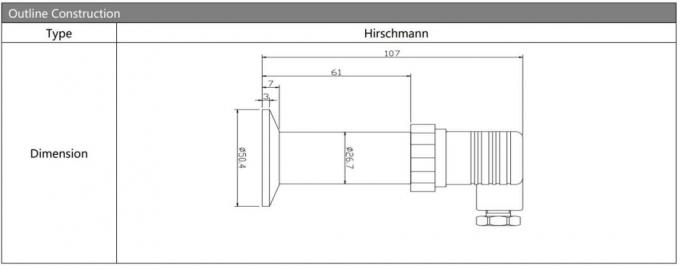

| コード | 図面 建設 | |||||||
| IB | 一般圧力トランスミッター | 第9回 | プレッシャートランスミッタを表示 | |||||
| IE | 衝撃耐性航空圧力トランスミッター | IIC/III | 工業用 一般/ディスプレイ圧力トランスミッター | |||||
| IF について | 防湿圧力トランスミッター | IIE/IIIE | 一般/ディスプレイ圧力トランスミッター | |||||
| IN | 空調専用圧力トランスミッター | |||||||
| IC | 高温圧力トランスミッター | |||||||
| IQ1/IQ2 | 大型弁/高温圧力トランスミッター | |||||||
| 測定範囲 | -100kPa...0kPa ~ 35kPa...3.5MPa オーバーパック | |||||||
| (0-X) Kpa または MPa | X:実際の測定範囲を表示する | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

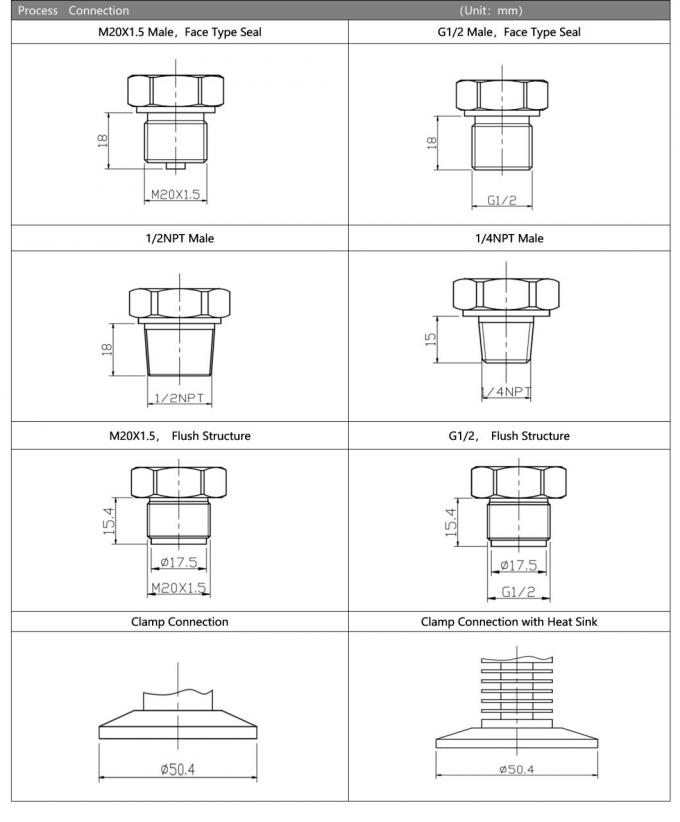

| コード | 圧力接続 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | ほか | |||||||

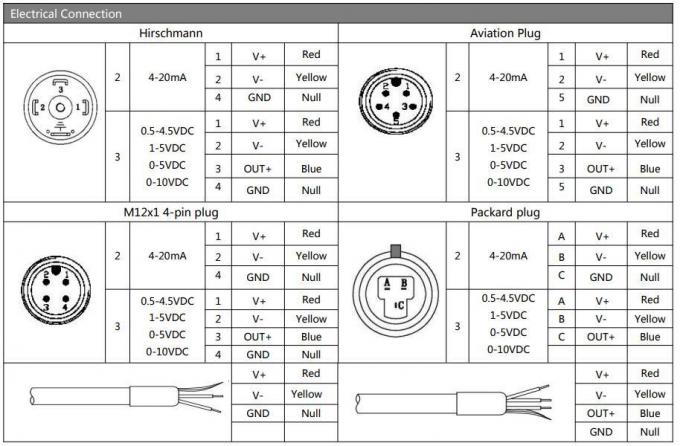

| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | 2088 工業用コーティング | |||||||
| B5 | 2088 ディスプレイ付き産業用ケース | |||||||
| B6 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| G | 計測圧 | |||||||
| A について | 絶対 的 圧力 | |||||||
| S | 密封された基準圧 | |||||||
