4~20mA フルッシュ弁圧変換器 100MPa シリコン弁圧センサー
Product Details
| モデルNO: | BPHT24 | オーダーメイド: | オーダーメイド |
|---|---|---|---|
| 保護評価: | IP65 | 体重: | ~0.3kg |
| 住宅用材料: | 316Lまたは304SS | 圧力の種類: | 測定圧,絶対圧,密封圧 |
| 輸送パッケージ: | 標準輸出用 箱付きの梱包 | 仕様: | ケイ素圧力センサー |
| 原産地: | 宝鶏市、中国 | HSコード: | 9026201090 |
| 構造型: | 分散型シリコン圧力トランスミッター | 測定中間: | 空気と液体 |
| 精度レベル: | 00.5% | 圧力範囲: | -100kpa...0kpa ~10kpa...100MPa 試聴する |
| ハイライト |
4-20mA フルッシュ弁圧換気器,フルスフラーム圧力変換器 100MPa,100MPa シリコン弁圧力センサー |
||
Product Description

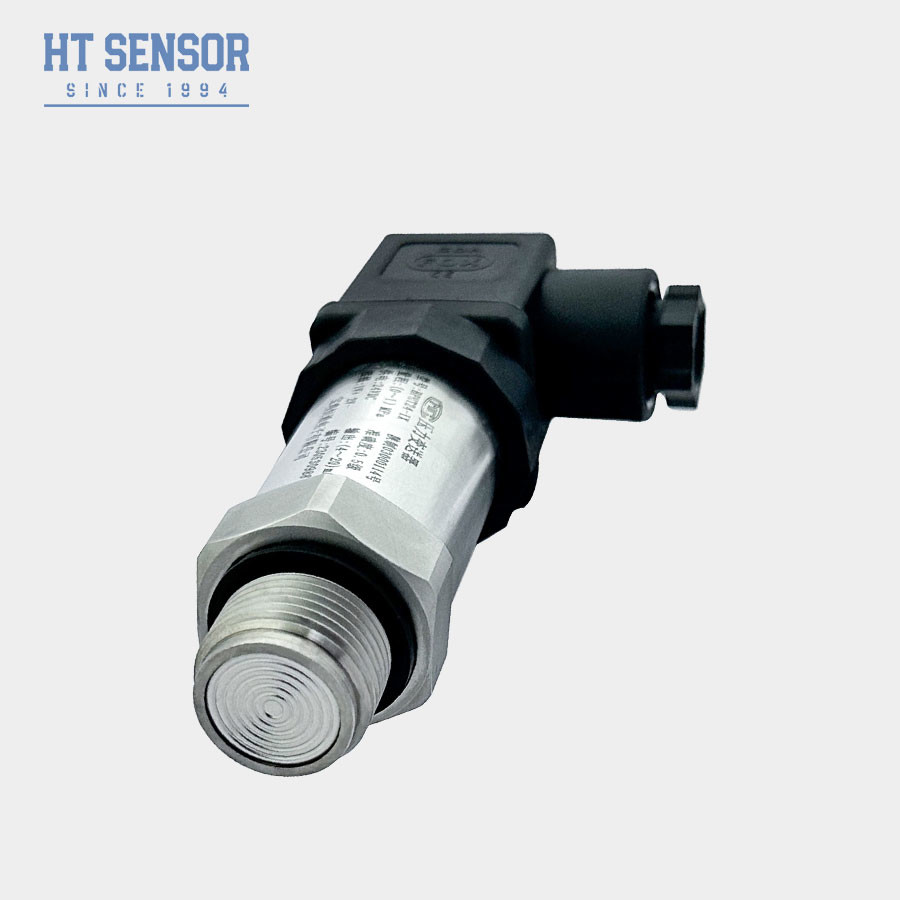

BPHT24 4-20mA フラッシュ・ダイアフラーム圧力センサー
BPHT24 PリュッサーTランスミッター
紹介:
BPHT24 4-20mA フルッシュ弁圧感センサーは,ピエゾレシシブ効果に基づいています. 中には,外からの圧力にさらされると,拡散したシリコンフィルムの層があります.シリコンフィルムは少し変形しますシリコンフィルムの抵抗値の変化を測定することで,測定された介質の圧力を正確に計算することができます.高度なマイクロコンピュータ技術を採用し,自動温度補償と線形修正機能を持っています測定の精度を向上させ,環境温度の変化に応じて温度を自動的に補正できる.線形修正関数を通して測定の精度と安定性をさらに向上させるため,出力信号を修正できます.
- 圧力インターフェースの様々なオプション
- 衛生的な用途のために設計され,中程度のスケーリングを防止する
- 高精度で完全にステンレス鋼構造
- 掃除が簡単だ
- 316Lで非腐食性ガスと液体を測定するのに適している
- 環境保護と化学産業に最適
- 海洋産業や航空産業で使用される
- 医療,バイオ医薬品,食品衛生に使用するのに適しています産業.
| 性能パラメータ | |
| 測定範囲 | 0~35Kpa...35MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | ≤1定数範囲の0.5倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | 0.1%FS |
| ヒステレシス | 0.1%FS |
| 長期 安定性 | ±0.1%F.S/年間(典型) ±0.2%F.S/年間(最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | -20~70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | エクス db II についてC T6 Gb |
| 保護評価 | 私はP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.25体重 |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485通信プロトコル | 3.6~30V / バッテリー | 4本のワイヤ |
| 選択した例 |
| 注文のヒント |
1製品を選択する際には,測定される介質が製品の接触部位と互換性があることを確認してください.
2注文する際には,爆発防止型製品にはデジタルディスプレイヘッドが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載した送信機を注文する場合,送信機の電源は20VDC未満であるべきではありません.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地されていることを確認することが推奨されます.
5フルーアゴムOリングの指定作業温度範囲は -20oCから250oCです.製品の作業温度が -20oC未満の場合,EPDMOリングシールを選択する必要があります.
6既定のケーブル長さは1.5mで,3つの材料で利用できます.指定されていない場合は,ポリエチレンケーブル材料で供給されます.別のケーブル材料が必要な場合は,順序に指定してください.
7強い振動,瞬時の衝撃力,強い電磁気または無線周波数干渉などの特殊要件については,当社に通知し,注文に指定してください.

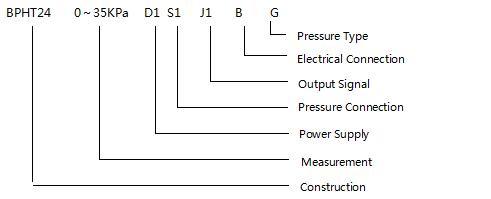

| 順序 ガイド | ||||||||
| BPHT24 | 圧力トランスミッター | |||||||

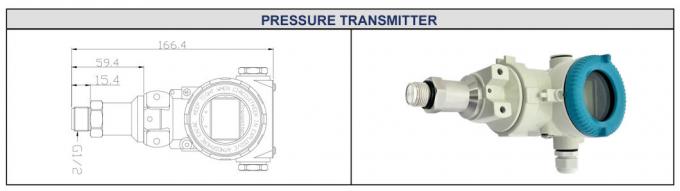

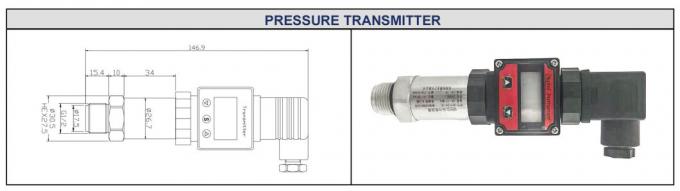

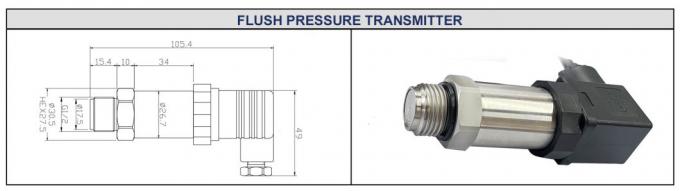

| コード | 図面 建設 | |||||||
| 第9回 | プレッシャートランスミッタを表示 | IIC/III | 工業用 一般/ディスプレイ圧力トランスミッター | |||||
| 測定範囲 | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa または MPa | X:実際の測定範囲を表示する | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||

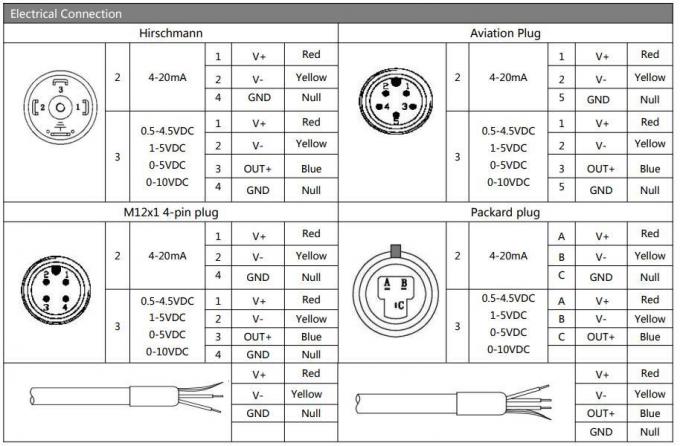

| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | 2088 工業用コーティング | |||||||
| B5 | 2088 ディスプレイ付き産業用ケース | |||||||
| B6 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| G | 計測圧 | |||||||
| A について | 絶対 的 圧力 | |||||||
| S | 密封された基準圧 | |||||||
