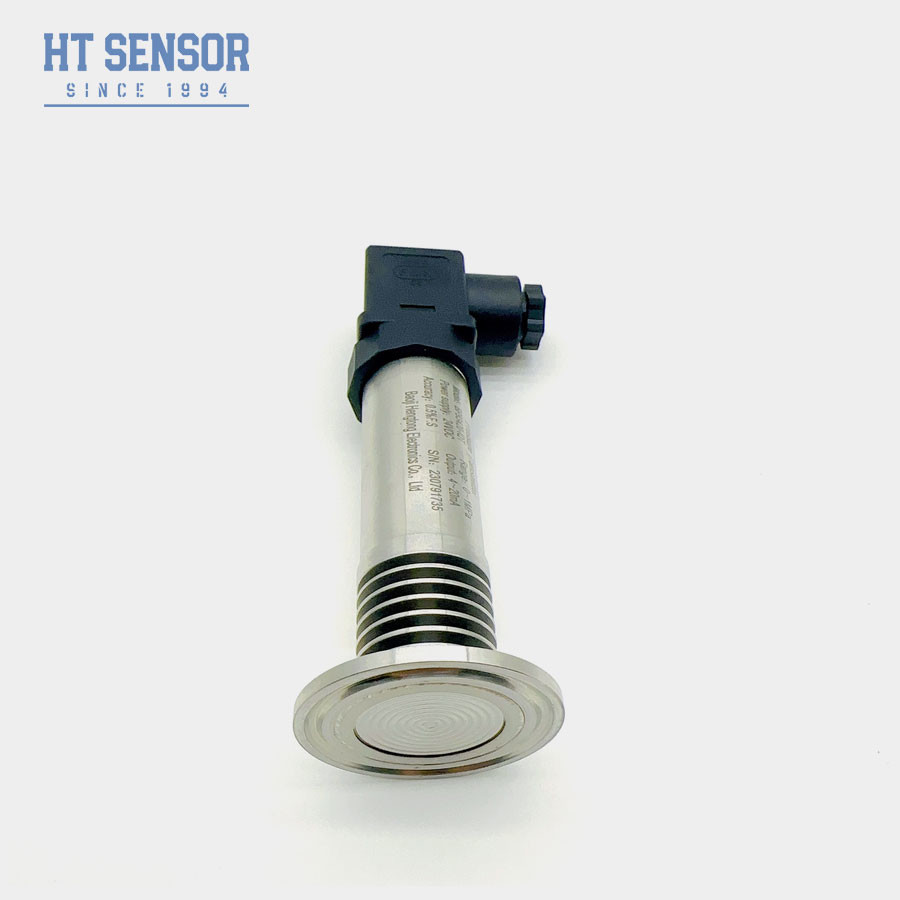

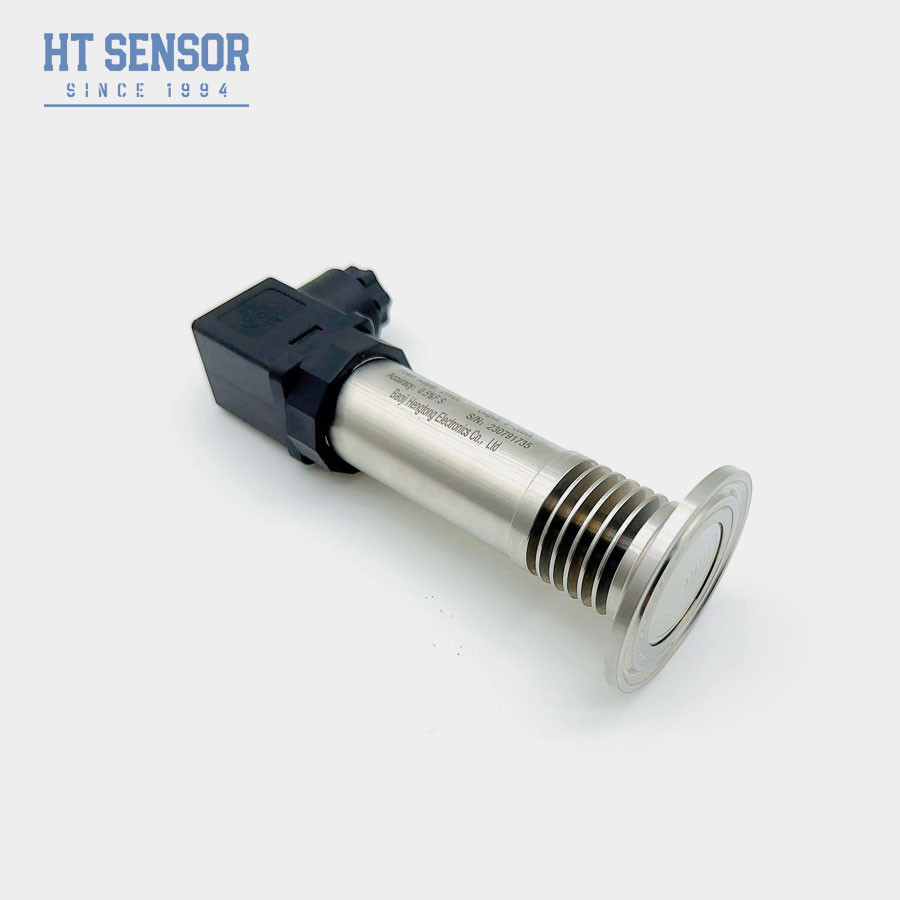

50.4mm クランプ 大型弁の高温送信機を設置する
BP93420-IQT 高温洗浄 Pリュッサーセンサー
圧感センサーの導入:
拡散シリコンセンサー技術は高精度,高安定性,高信頼性の特徴があります.クランプのフラットフィルム構造は,様々なメディアの測定に適応することができます,CE,RoHSなどの様々な認証によって,さまざまな温度条件の測定に適応することができます.,ダイフスシリコン圧力センサーは,重要なアプリケーションで正確かつ信頼性の高い圧力測定を保証します.
- 圧力インターフェースの様々なオプション
- 衛生的な用途のために設計され,中程度のスケーリングを防止する
- 高精度で完全にステンレス鋼構造
- 掃除が簡単だ
申請圧感センサーを搭載する:
- 316Lで非腐食性ガスと液体を測定するのに適している
- 環境保護と化学産業に最適
- 海洋産業や航空産業で使用される
- 医療,バイオ医薬品,食品衛生に使用するのに適しています産業.
| 性能パラメータ |
| 測定範囲 |
0~35Kpa...3.5MPa |
| 圧力の種類 |
測定圧,絶対圧,密封圧 |
| 過負荷 |
≤1定数範囲の0.5倍 |
| 精度 25°C |
±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 |
0.1%FS |
| ヒステレシス |
0.1%FS |
| 長期 安定性 |
±0.1%F.S/年間(典型) ±0.2%F.S/年間(最大) |
| ゼロ点温度変動 |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 |
±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 |
2.4KHz |
| 補償温度 |
-20~70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 |
-20°C~80°C |
| 貯蔵温度 |
-40°C~120°C |
| 振動 |
10g,55Hz ~ 2kHz |
| 住宅用材料 |
304316L |
| 弁膜材料 |
316L |
| 断熱抵抗 |
100MΩ 100VDC |
| 防爆等級 |
エクス db II についてC T6 Gb |
| 保護評価 |
私はP65 |
| Oリングシール |
フロアゴム |
| 体重 |
~0.55体重 |
| 出力信号 |
供給電圧 |
出力型 |
| 4~20mA |
12~30VDC |
2/3/4wイーレ |
| 0~10/20mA |
3 wイーレ |
| 0/1~5V |
| 0/1 について1 ~ 10V |
| 0.5~4.5V |
5VDC |
| RS485通信プロトコル |
3.6~30V / バッテリー |
4 ワイヤー |
| 順序 ガイド |
| BP93420XX |
圧力トランスミッター |
| |
コード |

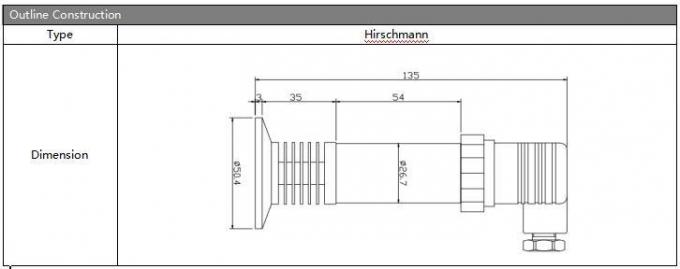

図面 建設 |
| IB |
一般圧力トランスミッター |
第9回 |
プレッシャートランスミッタを表示 |
| IE |
衝撃耐性航空圧力トランスミッター |
IIC/III |
工業用 一般/ディスプレイ圧力トランスミッター |
| IF について |
防湿圧力トランスミッター |
IIE/IIIE |
一般/ディスプレイ圧力トランスミッター |
| IN |
空調専用圧力トランスミッター |
IC |
高温圧力トランスミッター |
| IQ/IQT |
大型弁/高温圧力トランスミッター |
|
|
| |
測定範囲 |
-100kPa...0kPa ~ 35kPa...3.5MPa オーバーパック |
| (0-X) Kpa または MPa |
X:実際の測定範囲を表示する |
| |
コード |
電源 |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
ほか |
| |
コード |
出力信号 |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
|
コード |

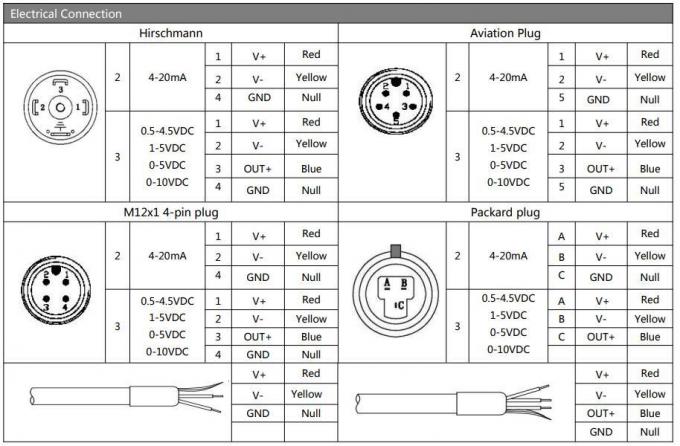

電気接続 |
| B1 |
ヒルシュマン |
| B2 |
PG7プラグ |
| B3 |
密封ケーブル出力 |
| B4 |
2088 工業用コーティング |
| B5 |
2088 ディスプレイ付き産業用ケース |
| B6 |
ほか |
| |
コード |
圧力の種類 |
| G |
計測圧 |
| A について |
絶対 的 圧力 |
| S |
密封された基準圧 |
1製品を選択する際には,測定される介質が製品の接触部位と互換性があることを確認してください.
2注文する際には,爆発防止型製品にはデジタルディスプレイヘッドが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載した送信機を注文する場合,送信機の電源は20VDC未満であるべきではありません.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地されていることを確認することが推奨されます.
5フルーアゴムOリングの指定作業温度範囲は -20oCから250oCです.製品の作業温度が -20oC未満の場合,EPDMOリングシールを選択する必要があります.
6既定のケーブル長さは1.5mで,3つの材料で利用できます.指定されていない場合は,ポリエチレンケーブル材料で供給されます.別のケーブル材料が必要な場合は,順序に指定してください.
7強い振動,瞬時の衝撃力,強い電磁気または無線周波数干渉などの特殊要件については,当社に通知し,注文に指定してください.
