| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT sensor |
| 証明: | CE,RoHs,ISO9001 |
| モデル番号: | BPHT24 |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | ウェスタン・ユニオン、L/C、T/T |
| 供給の能力: | 5000PCS/月 |
| モデルNO: | BPHT24 | 住宅用材料: | 304 S.S |
|---|---|---|---|
| 圧力の種類: | 測定圧,絶対圧,密封圧 | 測定中間: | 空気と液体 |
| 精度レベル: | 0.25%F.S、0.5%F.S | 圧力範囲: | -100kpa...0kpa ~10kpa...100MPa 試聴する |
| IP 評価: | IP65 | カスタマイズ: | 利用可能 カスタマイズされた要求 |
| シグナルタイプ: | 、デジタル アナログ | 補償の温度: | -10°Cから70°C |
| ハイライト: | ステンレス鋼の同じ高さのダイヤフラムの圧力変換器,弁の圧縮変圧器油を洗い流す,工業用油圧伝達機 |
||

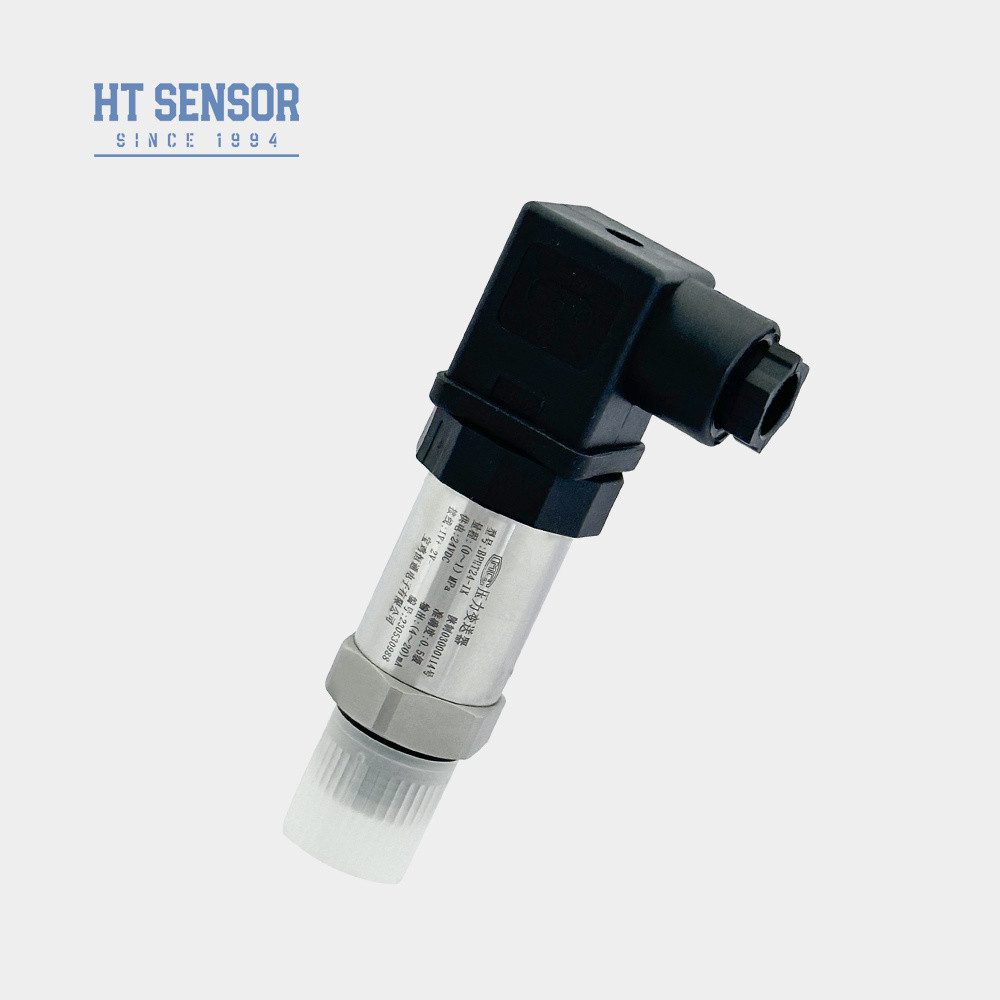

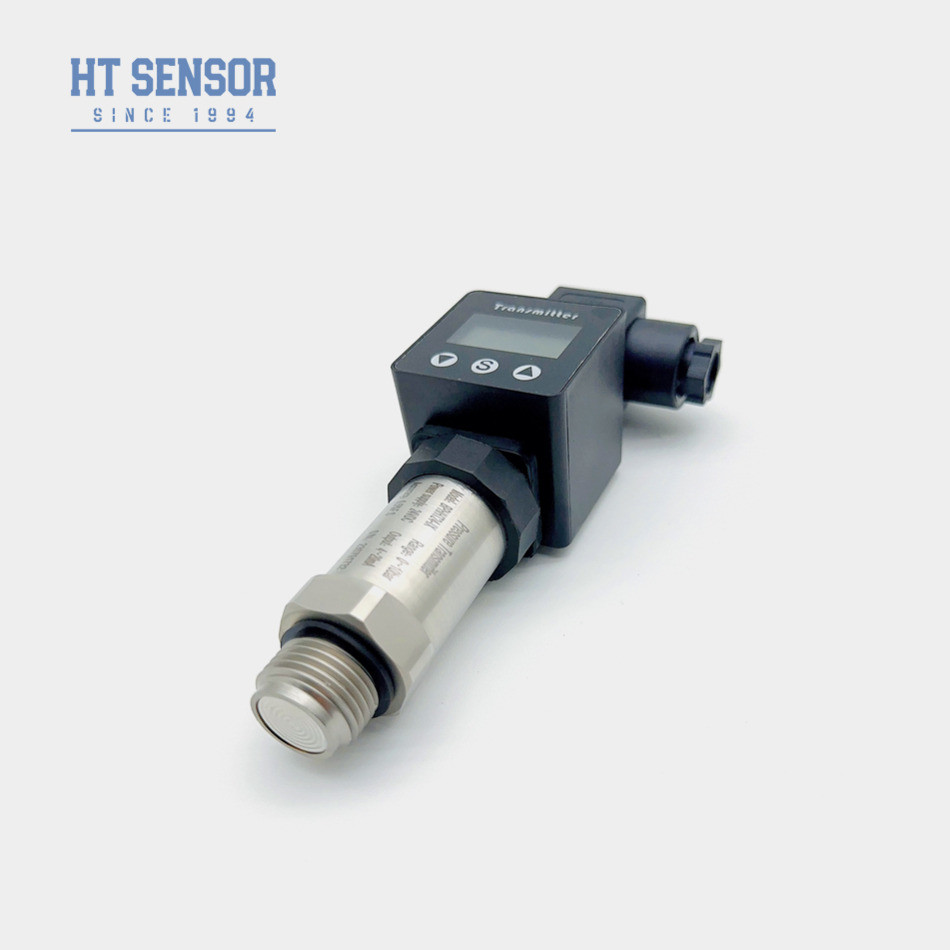

ステンレス・スチール・フラッシュ・ダイアフラクム 圧力センサー トランスミッター 工業用 水用ガス・オイル試験
BPHT24 PリュッサーTランスミッター
紹介するイオンフルッシュ弁圧感センサートランスミッター:
BPHT24圧力トランスミッタは,HTシリーズフラット弁のシリコンを使用圧力抵抗隔離 信号測定要素として油で満たされたコア信号処理回路は,ステンレス鋼のホイスの内側に位置し,この圧力トランスミッタは,主に高度な衛生条件が必要な場所で使用されます.衛生的な環境における信頼性と精度の高い圧力測定を保証する.
| 性能パラメータ | |
| 測定範囲 | 0~35Kpa...35MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | ≤1定数範囲の0.5倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | 0.1%FS |
| ヒステレシス | 0.1%FS |
| 長期 安定性 | ±0.1%F.S/年間(典型) ±0.2%F.S/年間(最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | -20~70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | エクス db II についてC T6 Gb |
| 保護評価 | 私はP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.25体重 |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485通信プロトコル | 3.6~30V / バッテリー | 4本のワイヤ |
| タイプ | ヒルシュマン |

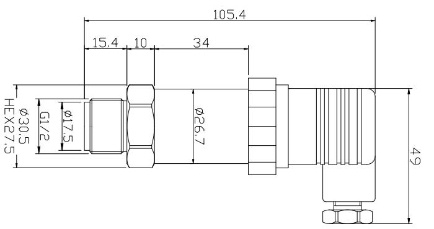

| サイズ |  |
| 選択の例: |
| 注文のヒント: |
1製品を選択する際には,測定される介質が製品の接触部位と互換性があることを確認してください.
2注文する際には,爆発防止型製品にはデジタルディスプレイヘッドが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載した送信機を注文する場合,送信機の電源は20VDC未満であるべきではありません.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地されていることを確認することが推奨されます.
5フルーアゴムOリングの指定作業温度範囲は -20oCから250oCです.製品の作業温度が -20oC未満の場合,EPDMOリングシールを選択する必要があります.
6既定のケーブル長さは1.5mで,3つの材料で利用できます.指定されていない場合は,ポリエチレンケーブル材料で供給されます.別のケーブル材料が必要な場合は,順序に指定してください.
7強い振動,瞬時の衝撃力,強い電磁気または無線周波数干渉などの特殊要件については,当社に通知し,注文に指定してください.
| 順序 ガイド | ||||||||
| BPHT24 | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| 第9回 | プレッシャートランスミッタを表示 | IIC/III | 工業用 一般/ディスプレイ圧力トランスミッター | |||||
| 測定範囲 | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa または MPa | X:実際の測定範囲を表示する | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | 2088 工業用コーティング | |||||||
| B5 | 2088 ディスプレイ付き産業用ケース | |||||||
| B6 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| G | 計測圧 | |||||||
| A について | 絶対 的 圧力 | |||||||
| S | 密封された基準圧 | |||||||
