| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT sensor |
| 証明: | CE, RoHs, ISO9001 |
| モデル番号: | BP93420DIII |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | ウェスタン・ユニオン、L/C、T/T |
| 供給の能力: | 500個/月 |
| モデルNO: | BP93420D-III | 最大射程: | 2Mpa |
|---|---|---|---|
| 生産量: | 4〜20ma | 最小範囲: | 10kPa |
| 圧力の種類: | 差動圧力 | 輸送パッケージ: | 標準輸出用 箱付きの梱包 |
| 仕様: | 10kpa~2Mpa | 原産地: | 中国 |
| HSコード: | 9026201090 | 供給の能力: | 2000pcs/year |
| タイプ: | 差圧発信器 | 構造型: | 分散型シリコン圧力トランスミッター |
| 測定中間: | ガスまたは液体 | 精度度: | 00.25%,0.5% |
| 圧力範囲: | 0〜10kpa~2MPa | IP 評価: | IP65 |
| サンプル: | US$ 80/Piece 1部分（Min.Order） | ||
| ハイライト: | 4-20mA差動圧力送信機,差圧トランスミッターLcdディスプレイ 24vdc,4-20ma 24vdc Dptレベルトランスミッター |
||

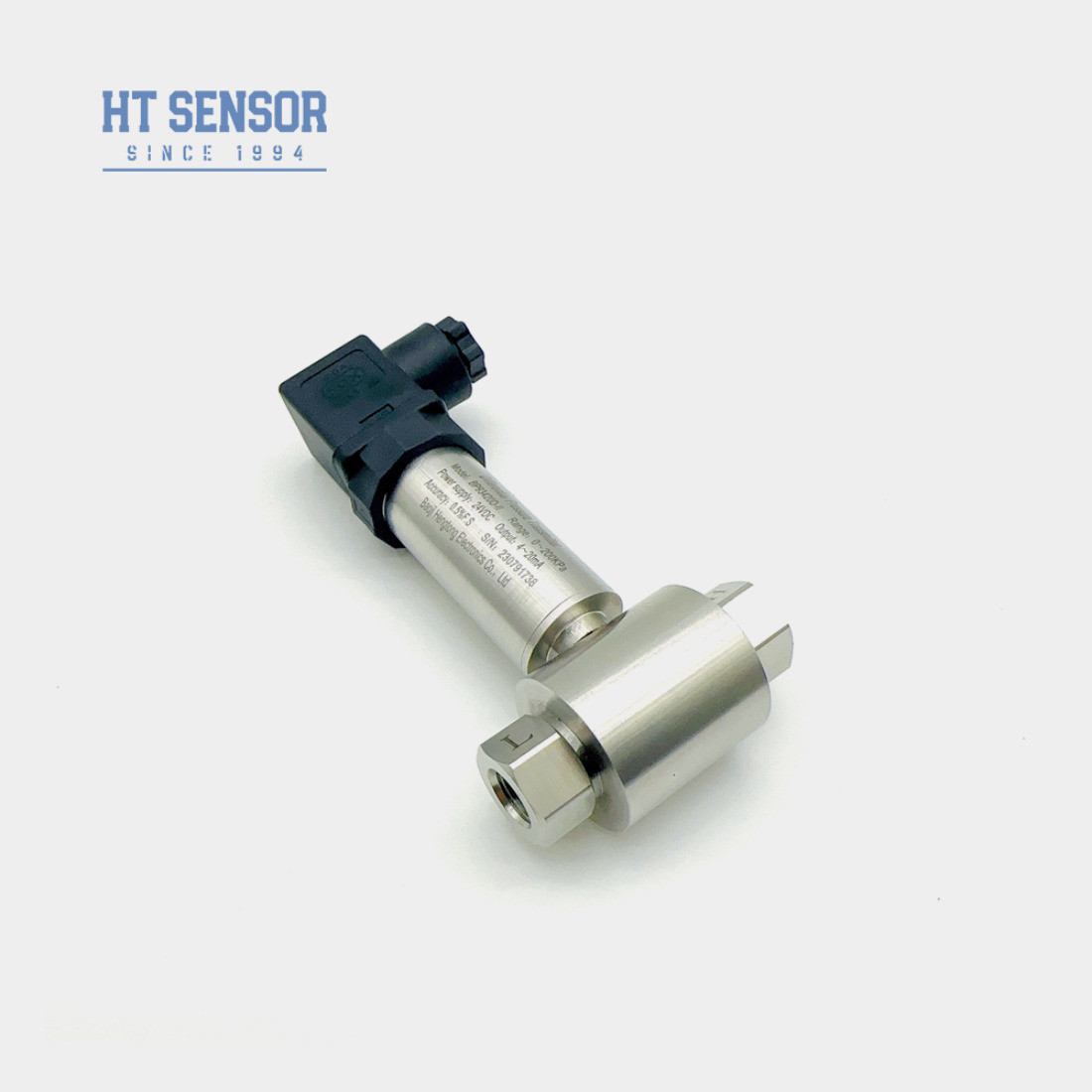

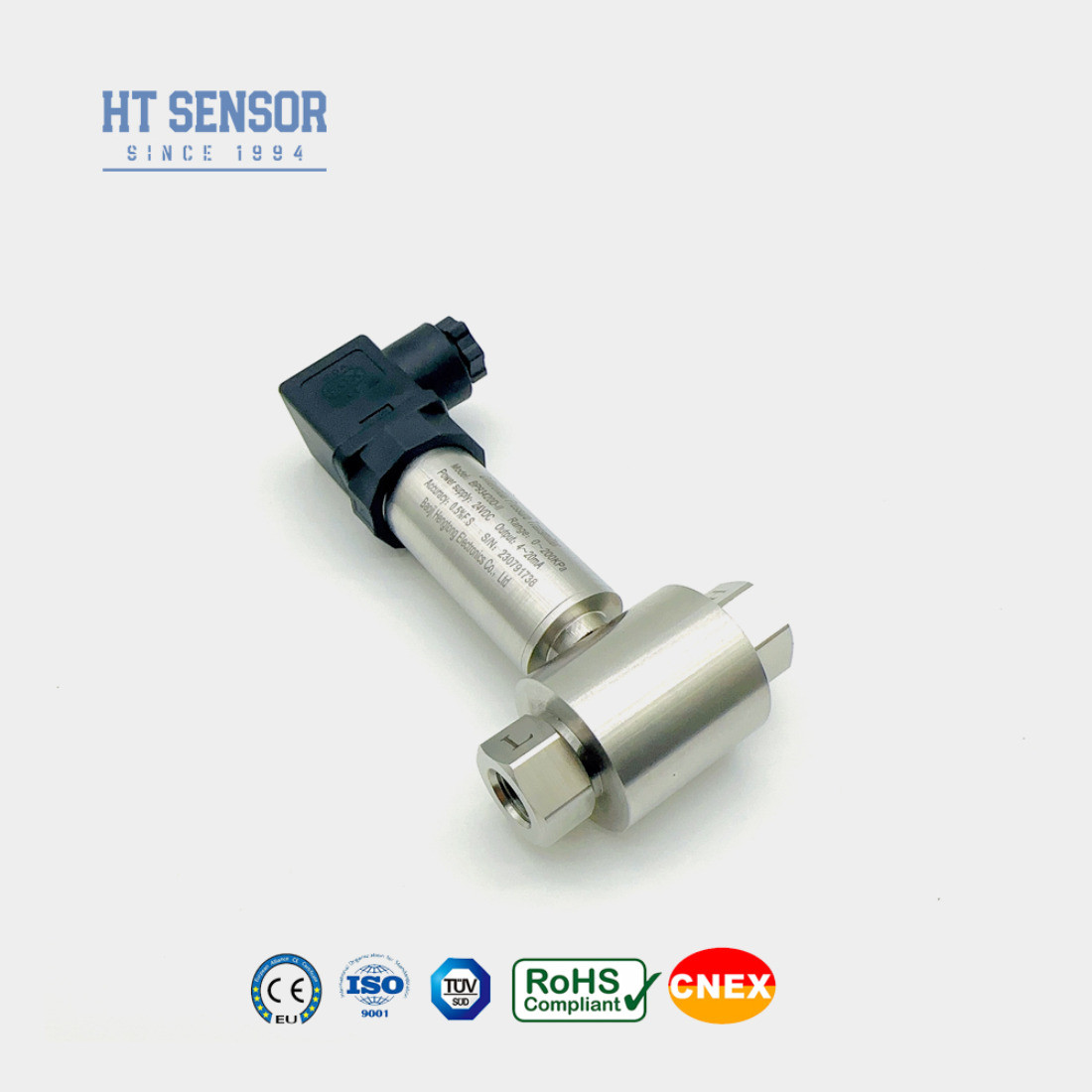

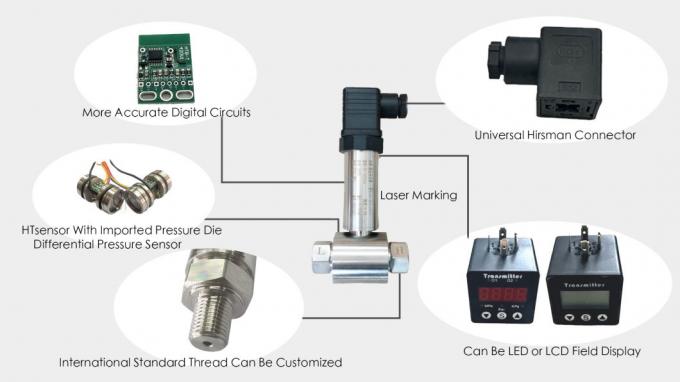

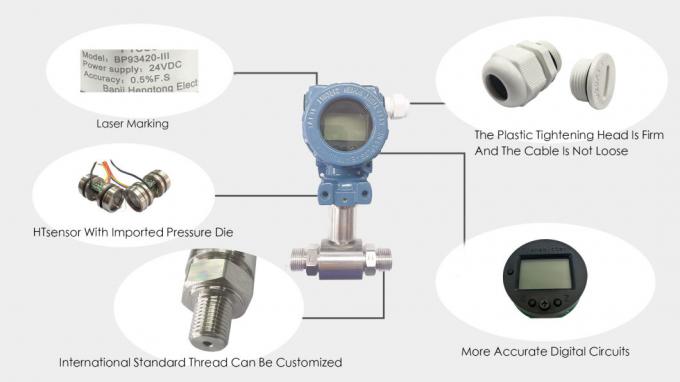

BP93420DIII 24VDC LCDディスプレイ 4-20MA 差圧トランスミッター
差圧トランスミッタの導入
BP93420DIII差圧トランスミッタは,ピエゾレシシブシリコンセンサーを使用します. 測定媒体の差圧が
センサーチップ上のウィートストーンブリッジは 差圧の優れた線性を示す出力信号を生成しますこれは,微分圧の正確な測定を可能にしますこのトランスミッタは,様々なガスおよび液体アプリケーション,特に,産業における差圧測定を行うのに理想的です.
石油,パイプライン装置用化学物質
| 性能パラメータ | |
| 測定範囲 | 0〜10KPa~2MPa |
| 圧力の種類 | 差異 的 圧力 |
| 片側過負荷 | 定数範囲の ≤3倍 |
| 静的圧力 | 最低値は,定数範囲の5倍または7 MPa |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.5%F.S/年 ((≤200KPa) ±0.2%F.S/年 ((>200KPa) |
| ゼロ 温度 漂流 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 補償温度 | 0〜50°C (~0〜10KPa, 0〜20KPa),0〜70°C,-10〜70°C |
| 動作温度 | -30°C~80°C |
| 貯蔵温度 | -40°C~100°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | 本質的に安全で爆発性がある |
| 保護評価 | IP65 |
| 体重 | ~0.45kg |

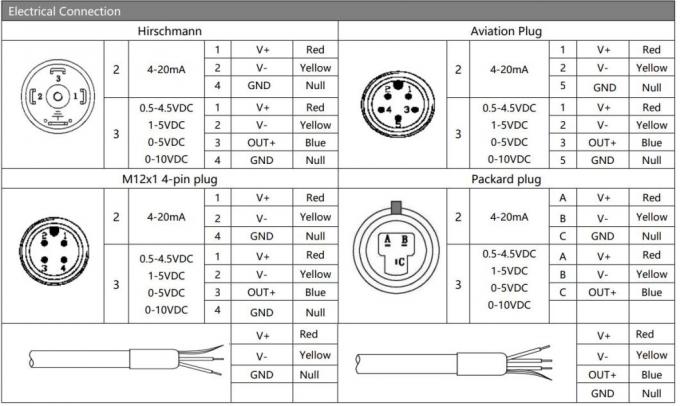

| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0.5~4.5V | 5VDC |
| 注文のヒント |
1製品を選択する際には,測定基質が製品の接触部位と互換性があることを確認してください.
2測定点と送信機の間には3つのバルブのマニポルトを設置することが推奨されます.送信機の正圧室と負圧室にゆっくりと均質な圧力を施す.
3設置中に,両端の圧力インターフェースを水平に配置して,設置場所が製品に与える影響を最小限に抑えるのが推奨されます.
4強い振動,即時の衝撃力,強い電磁気干渉,または無線周波数の干渉などの特殊な要求のために,私たちの会社に通知し,注文にこれらの要件を指定してください
注文ガイド:
| BP93420X | 圧力トランスミッター | |||||||

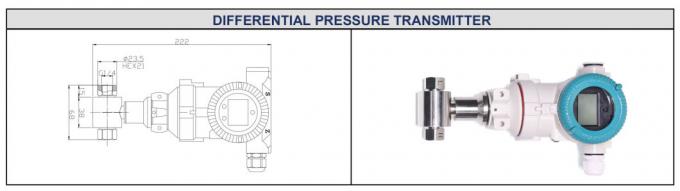

| コード | 図面 建設 | |||||||
| DIII について | 差圧トランスミッター | |||||||
| 測定範囲 | 0〜10KPa...~2MPa | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4×20mADC | S2 | ハートと420mADC | |||||
| S3 | RS485 | |||||||

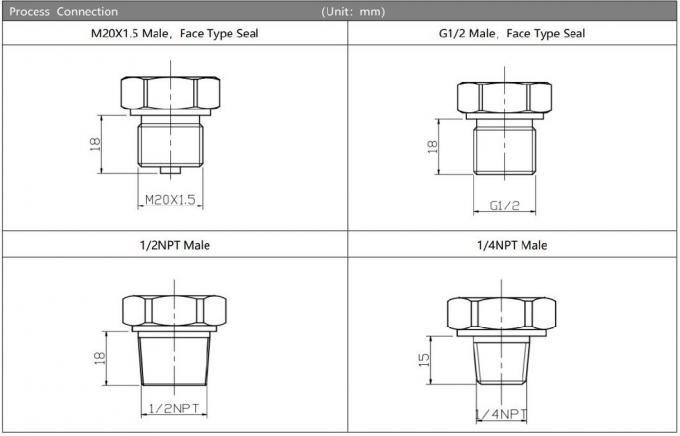

| コード | 圧力接続 | |||||||
| J1 | M20×1.5 男性 | |||||||
| J2 | G1/2 男性 | |||||||
| J3 | G1/4 男性 | |||||||
| J4 | 1/2 NPT 男性 | |||||||
| J5 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| D | 差異 的 圧力 | |||||||
