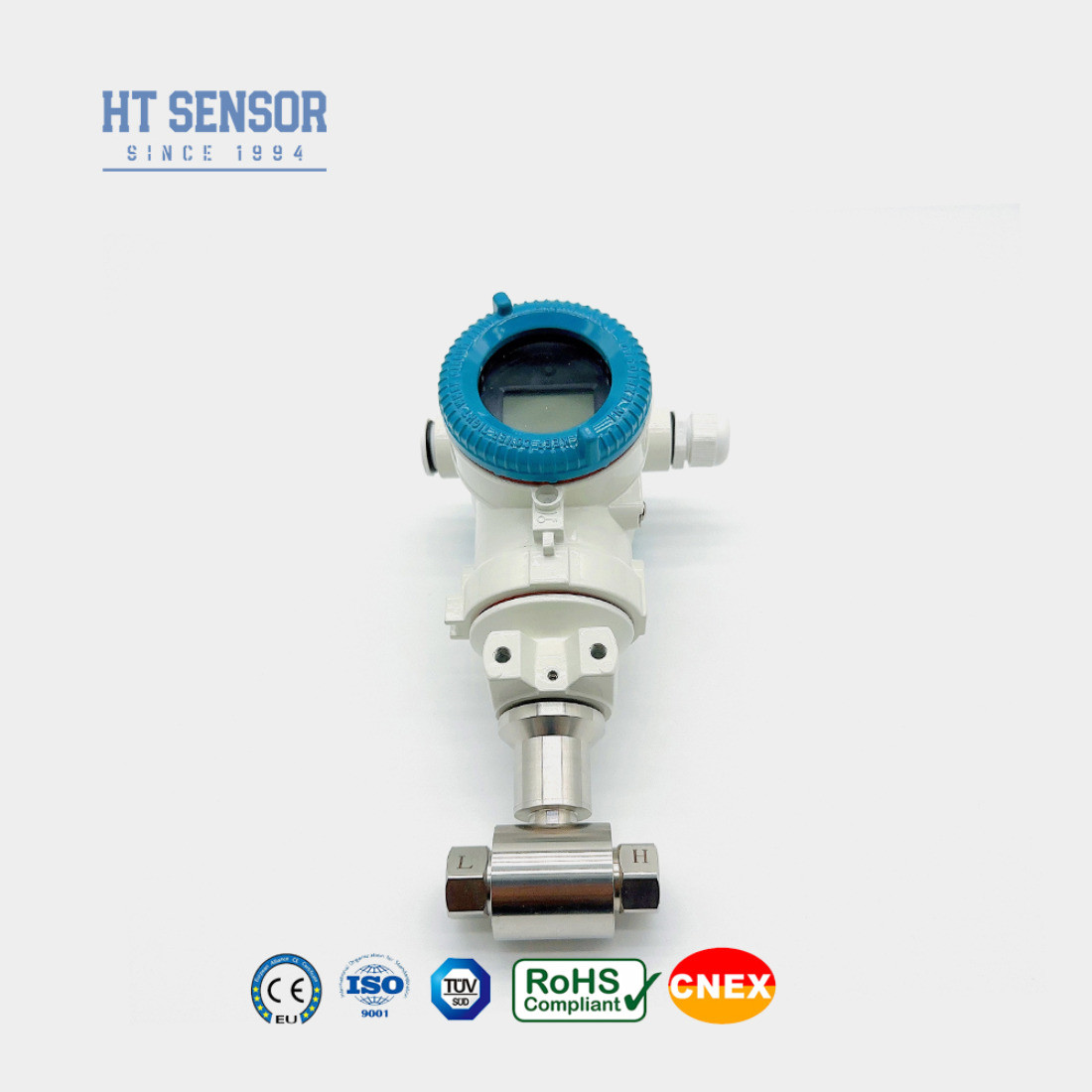

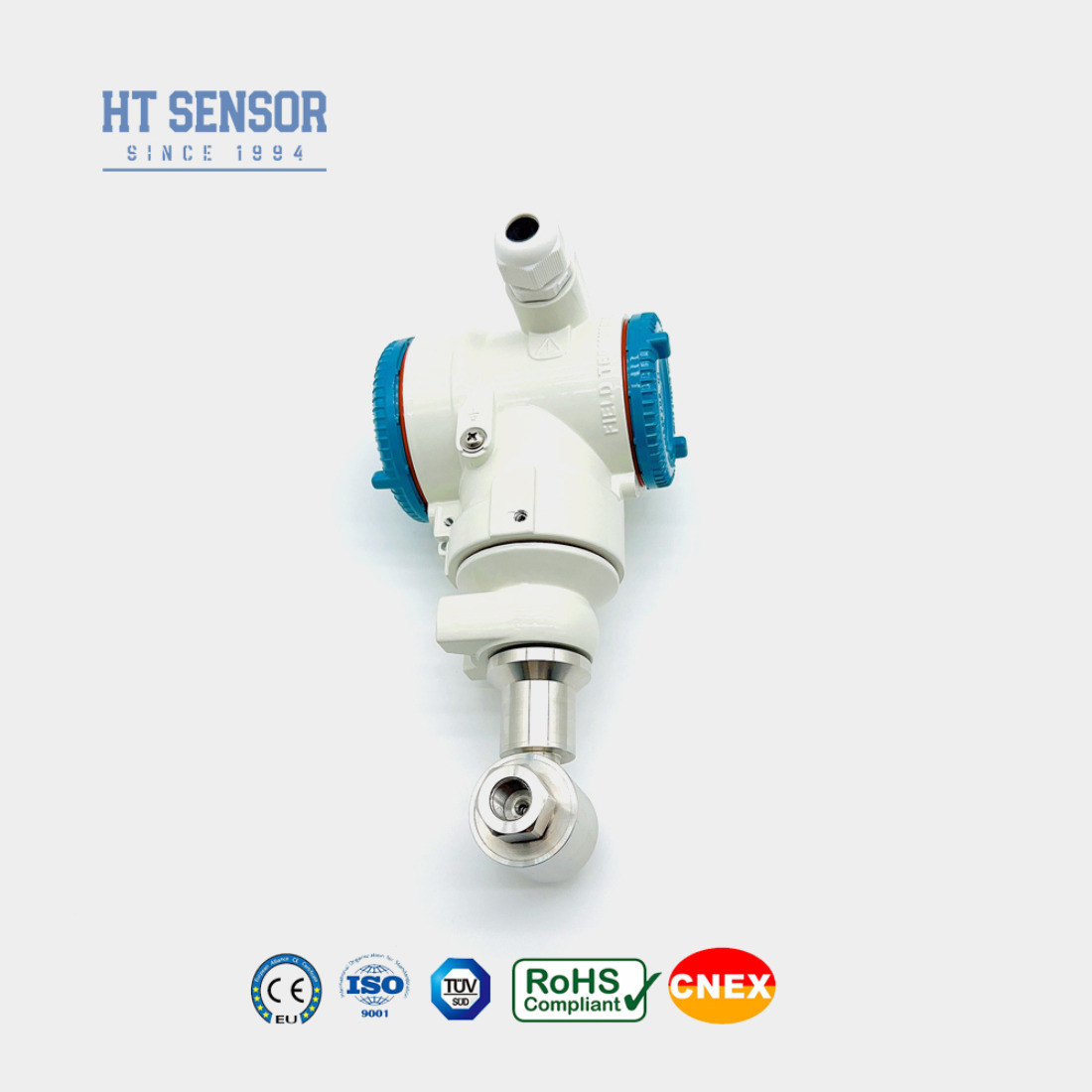

アルミハウジング Dp 圧力トランスミッター 高精度差圧変換器
Product Details
| モデルNO: | BP93420D-III | オーダーメイド: | オーダーメイド |
|---|---|---|---|
| 最大射程: | 2Mpa | 出力: | 4〜20mA |
| ミニ範囲: | 10kpa | 圧力の種類: | 差動圧力 |
| 輸送パッケージ: | 標準輸出用 箱付きの梱包 | 仕様: | 10kpa~2Mpa |
| HSコード: | 9026201090 | タイプ: | 差圧発信器 |
| 測定中間: | ガスか液体 | 精度レベル: | 00.25%,0.5%00.3% |
| ハイライト |
アルミホイジング Dp 圧力トランスミッター,Dp 圧力トランスミッター 高精度,高精度差圧変圧器 |
||
Product Description
BP93420DIII 差圧伝達器は,ピエゾレシシブシリコンセンサーを使用します. 測定媒体の差圧がセンサーの両端の波紋弁に影響を与えるため,センサーチップのウィートストーンブリッジは,差圧と優れた線性を示す出力信号を生産このトランスミッターは,様々なガスおよび液体アプリケーションで差圧測定を行うのに理想的です.特に石油のような産業ではパイプライン装置用化学物質
1ステンレス鋼の構造設計により,コンパクトで安装が簡単です
2厳格な温度補償と老化スクリーニングを受けます
1異なるガスまたは液体の差圧を測定するのに適しています.
石油,化学,電力,水文などの産業のパイプラインです
2石油,化学,石油,石油,石油,石油,石油,石油,石油,石油,
金属,発電,水文
3管道と炉室の圧力測定
| 測定範囲 | 0〜10KPa...~2MPa |
| 圧力の種類 | 差異 的 圧力 |
| 片側過負荷 | 定数範囲の ≤3倍 |
| 静的圧力 | 最低値は,定数範囲の5倍または7 MPa |
| 精度 @ 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.5%F.S/年 ((≤200KPa) ±0.2%F.S/年 ((>200KPa) |
| ゼロ 温度 漂流 | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| 補償温度 | 0〜50°C ((0〜10KPa,0〜20KPa),0〜70°C,-10〜70°C |
| 動作温度 | -30°C~80°C |
| 貯蔵温度 | -40°C~100°C |
| 振動 | 10g,55Hz 2kHz |
| 住宅用材料 | 304 ステンレス 鋳型 アルミ |
| 弁膜材料 | 316L ステンレス |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | 本質的に安全で爆発性がある |
| 保護評価 | IP65 |
| 体重 | ~1.4kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4×20mA | 15°30VDC | 2/3/4 ワイヤ |
| ハートで420mA | 2本のワイヤ | |
| RS485通信プロトコル | 4本のワイヤ |
注文のヒント:
1半導体,半導体には強い温度特性があり,温度補償はありません.測定誤差が比較的大きい場合もあります.
2シリコン圧感センサー 厚さは数十メートルしかありません
3,電源電圧が安定して,センサーは実際にブリッジです,電源電圧の変動はブリッジ出力変化を引き起こし,測定精度に影響します.
4超電圧でセンサーが損傷します.
5,出力端は短回路しない.
注文ガイド
| BP93420 | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| DIII について | 差圧トランスミッター | |||||||
| 測定範囲 | 0〜10KPa...~2MPa | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4×20mADC | S2 | ハートと420mADC | |||||
| S3 | RS485 | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×1.5 男性 | |||||||
| J2 | G1/2 男性 | |||||||
| J3 | G1/4 男性 | |||||||
| J4 | 1/2 NPT 男性 | |||||||
| J5 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| D | 差異 的 圧力 | |||||||
