| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT sensor |
| 証明: | CE,RoHs,ISO9001 |
| モデル番号: | BP93420DII |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | ウェスタン・ユニオン、L/C、T/T |
| 供給の能力: | 5000PCS/月 |
| モデルNO: | BP93420DII | 精度レベル: | ≤0.5%F.S |
|---|---|---|---|
| 圧力範囲: | 0〜10kpa~2MPa | カスタマイズ: | カスタマイズ |
| 体重: | ~0.45kg | 静圧: | 5Xまたは7MPa |
| 輸送パッケージ: | 標準輸出用 箱付きの梱包 | タイプ: | 差圧発信器 |
| 測定中間: | ガスか液体 | IP 評価: | IP65 |
| ハイライト: | パイプライン・ディフェリエンシャル・タイプ・レベル トランスミッター RoHs,差分型レベルトランスミッター 拡散シリコン,RoHs 拡散シリコン圧力トランスミッター |
||

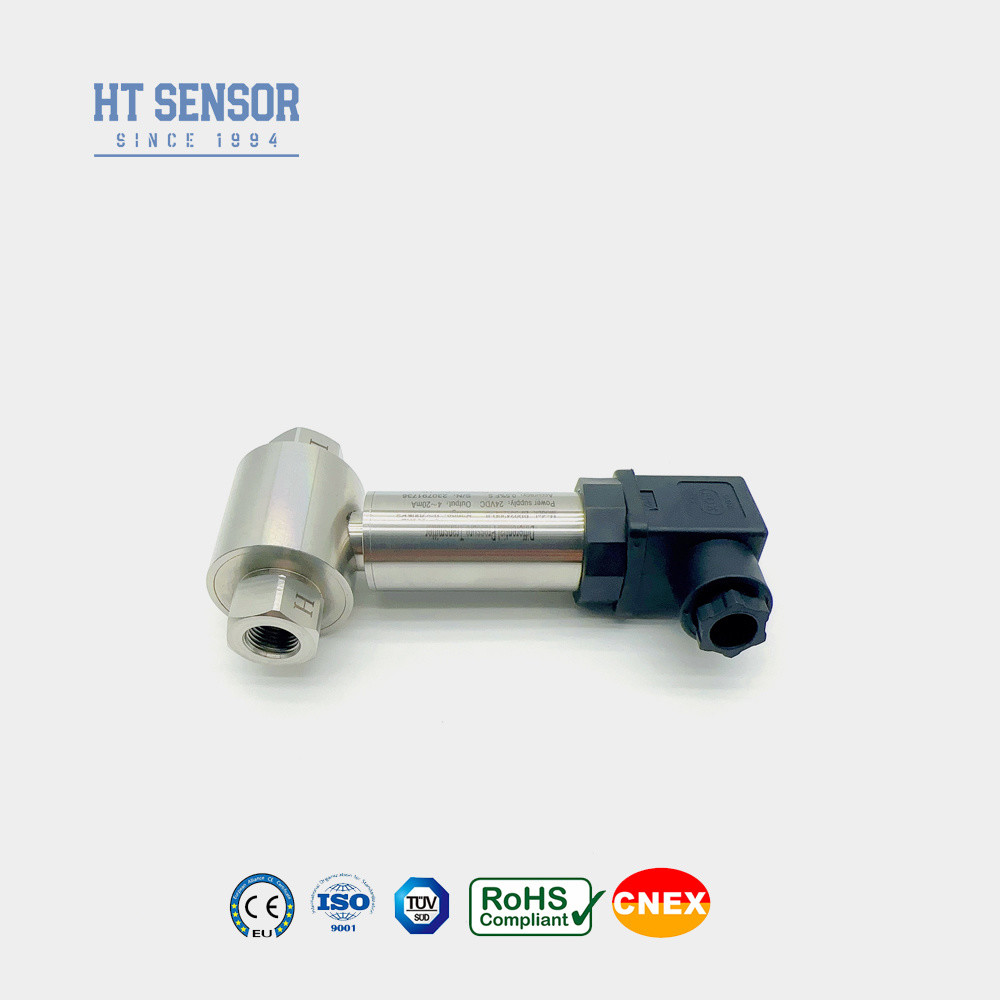

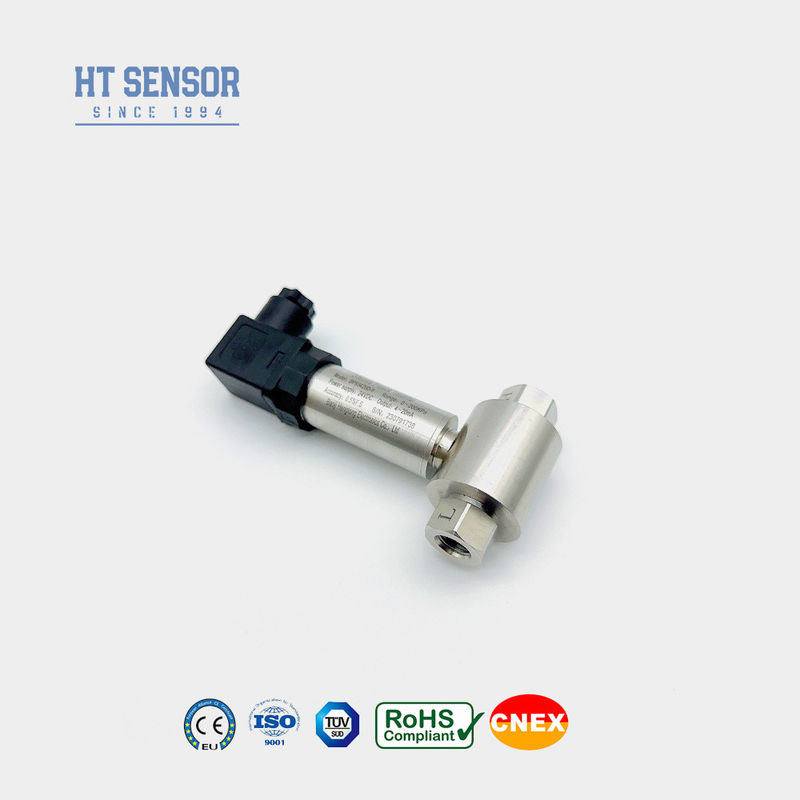

BP93420DII についてD差分PリュッサーTランスミッター
差圧伝達器の導入:
BP93420DII差圧トランスミッタは,ピエゾレシシブ分散シリコンセンサーを使用する.センサーは,量産の効率と品質を確保するために,完全に自動線形と温度補償技術を採用完全に密閉され隔離された空気の空洞設計
信号送信モジュールはオリジナルの校正技術を採用し,ツールなしで簡単にパラメータ設定を実現します.石油などの産業における様々なガスおよび液体差圧測定に適しています.化学,電力,パイプラインの水文学の応用
製品の特徴差圧トランスミッター:
1. 送信機は,コンパクトで安装が簡単にする,ステンレス鋼の構造設計を特徴とする
2厳格な温度補償と老化スクリーニングを受け,安定した信頼性の高いパフォーマンスを保証
3圧力衝突試験とタイム・ドリフト試験
4メディアの作業温度: -30~80°C
5固有の安全性証明書
申請差圧トランスミッター:
1石油,化学,電力,および工業などのパイプラインの様々なガスや液体の差圧測定に適しています.
水質学について
2石油,化学,メタルルギー,発電,水文などの工業現場プロセスに適用されます
3管道と炉室の圧力測定
| 性能パラメータ | |
| 測定範囲 | 0〜10KPa~2MPa |
| 圧力の種類 | 差異 的 圧力 |
| 片側過負荷 | 定数範囲の ≤3倍 |
| 静的圧力 | 最低値は,定数範囲の5倍または7 MPa |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.5%F.S/年 ((≤200KPa) ±0.2%F.S/年 ((>200KPa) |
| ゼロ 温度 漂流 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 補償温度 | 0〜50°C ((0〜10KPa,0〜20KPa) 0〜70°C 10〜70°C |
| 動作温度 | -30°C~80°C |
| 貯蔵温度 | -40°C~100°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | 本質的に安全で爆発性がある |
| 保護評価 | IP65 |
| 体重 | ~0.45kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3 ワイヤー |
|
| 0/1~5V | ||
| 0.5~4.5V | 5VDC |

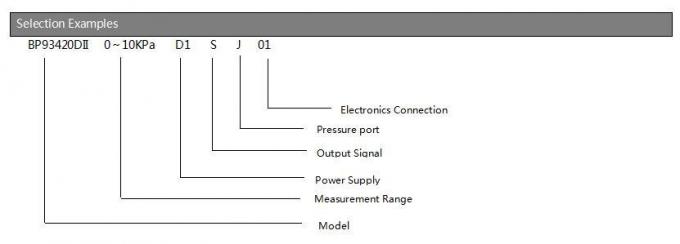

| 順序 ガイド | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||

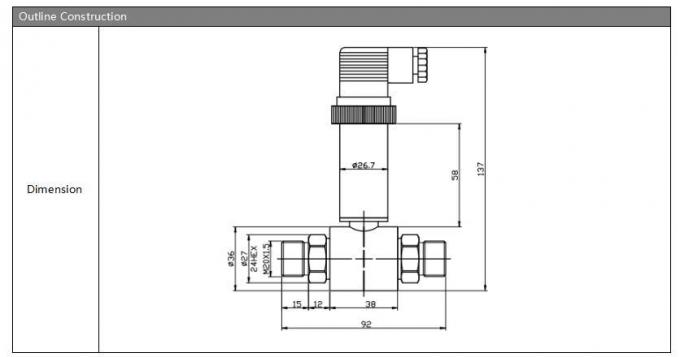

| コード | 図面 建設 | |||||||
| DII | 差圧トランスミッター | |||||||
| 測定範囲 | 0〜10KPa~2MPa | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

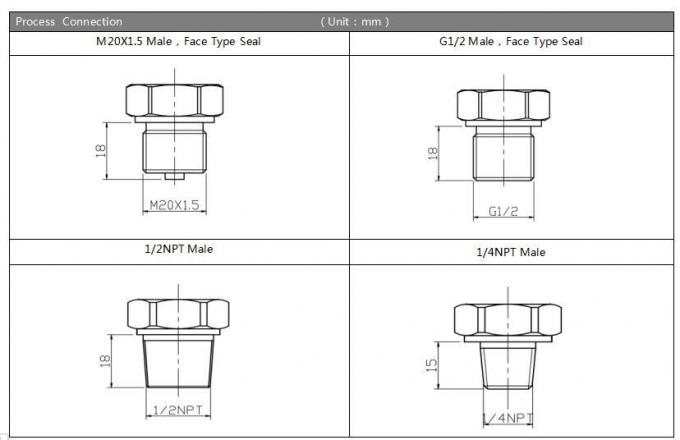

| コード | 圧力接続 | |||||||
| J1 | M20×1.5 男性 | |||||||
| J2 | G1/2 男性 | |||||||
| J3 | G1/4 男性 | |||||||
| J4 | 1/2 NPT 男性 | |||||||
| J5 | ほか | |||||||

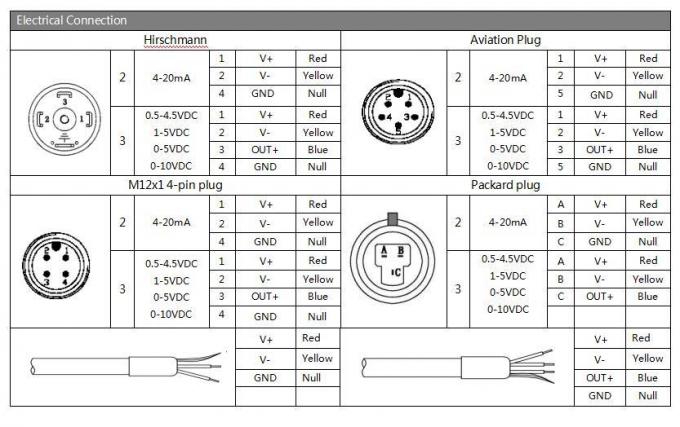

| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| D | 差異 的 圧力 | |||||||
