分散型シリコン差圧トランスミッタ ピアゾレシシブ圧力トランスミッタ
Product Details
| モデルNO: | BP93420DII | カスタマイズ: | カスタマイズ |
|---|---|---|---|
| 保護評価: | IP65 | 体重: | ~0.45kg |
| 圧力 感知: | NOVAセンサーマート | 輸送パッケージ: | 標準輸出用 箱付きの梱包 |
| 原産地: | 宝鶏市、中国 | HSコード: | 9026201090 |
| タイプ: | 差圧発信器 | 測定中間: | ガスか液体 |
| 圧力範囲: | 0〜10kpa~2MPa | ||
| ハイライト |
分散型シリコン差圧トランスミッター,差圧トランスミッター ピエゾレシシブ,分散型シリコンピエゾレシシブ圧力伝達器 |
||
Product Description
ピエゾレシシブ・ディフューズ・シリコン差圧伝達機

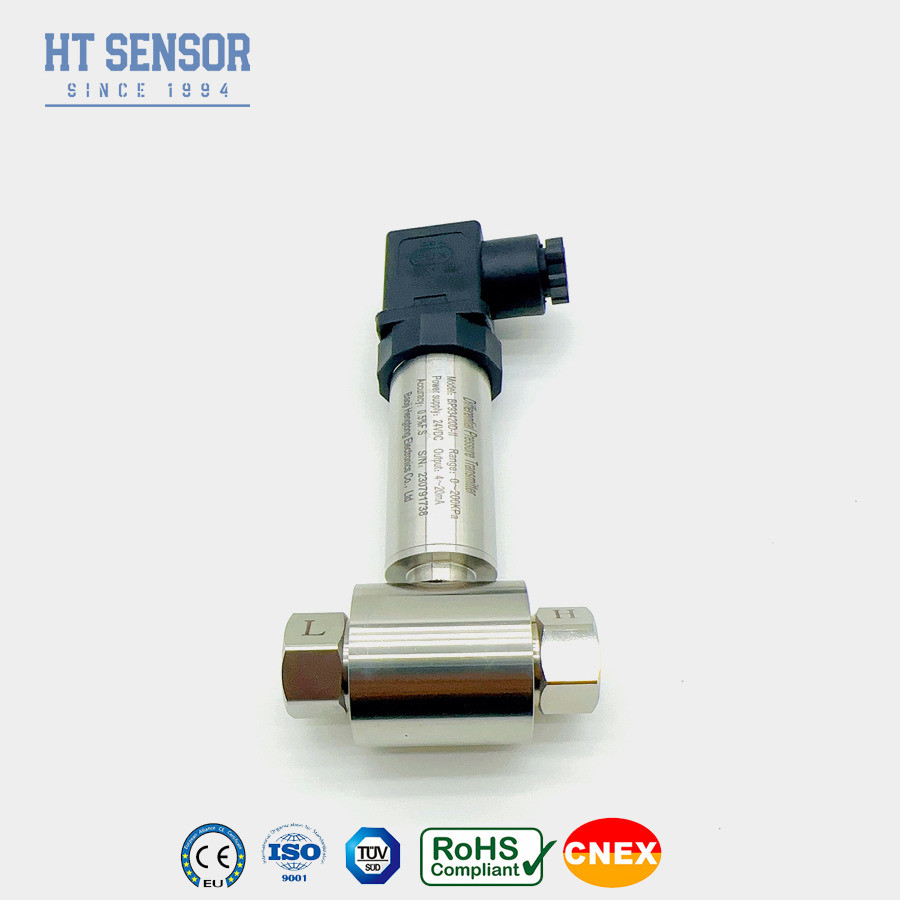

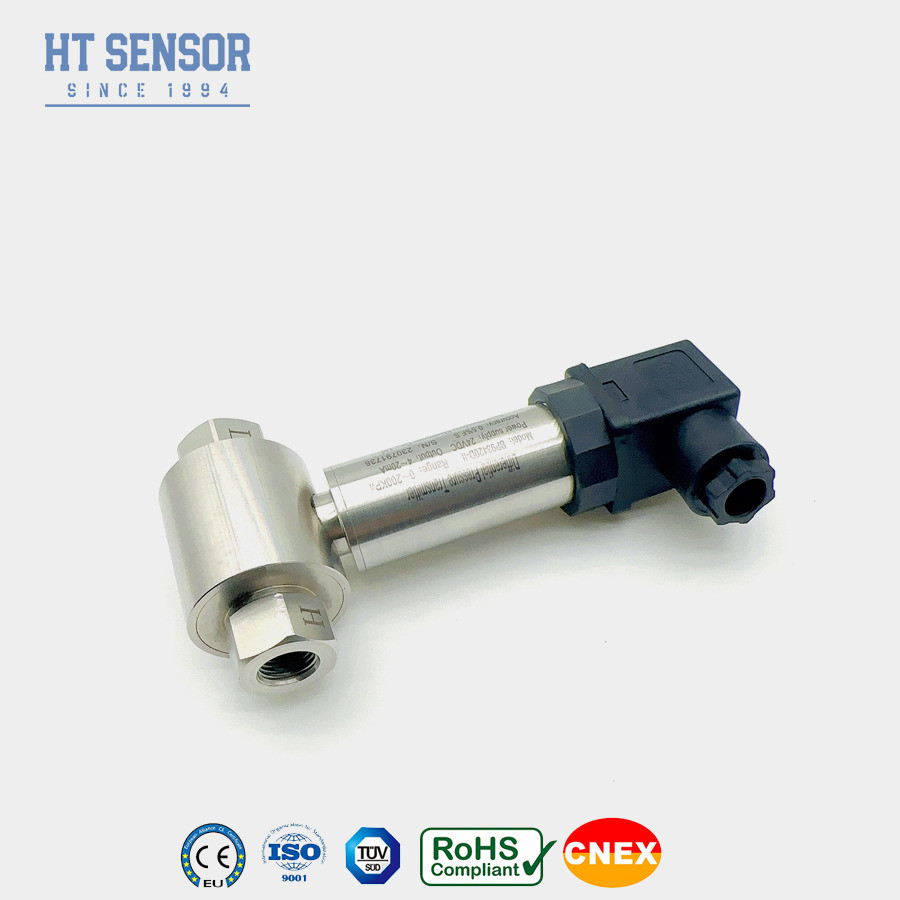

BP93420DII についてD差分PリュッサーTランスミッター
差圧伝達器の導入:
BP93420DII差圧トランスミッタは,ピエゾレシシブ分散シリコンセンサーを使用します.それは,ステンレス鋼弁を通って外部の圧力,内密封シリコンオイルが敏感チップに転送されますセンサーの両端にある波紋膜に測定基質の差圧が作用すると,センサーチップのウィートストーンブリッジからの出力信号は,差圧との良い線形関係を示しています, 差圧の正確な測定を可能にします. 高い感度出力,良い動的応答,高い測定精度,良い安定性,小型化が簡単で,しかし,気温の影響を受けやすい.1kPa以上で測定できるのは,中距離センサーにとって最初の選択です.
差圧伝達器は,水や油などの多くのガスや液体の差圧を測定するために設計されています.一方的な過負荷抵抗が非常に高いものの,容許される最大静的圧力+40bar,最小標準差圧測定範囲は0から0+50 mbarです.
製品の特徴差圧トランスミッター:
1. 送信機は,コンパクトで安装が簡単にする,ステンレス鋼の構造設計を特徴とする
2厳格な温度補償と老化スクリーニングを受け,安定した信頼性の高いパフォーマンスを保証
3電気インターフェースは,プラグインまたは直接配線オプションとして選択できます.
申請差圧トランスミッター:
1液体やガスの差圧を測定するために適しています石油,化学,電力,および
水質学について
2石油,化学,石油,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水,水金属,発電,水文
3.パイプラインと炉室の圧力測定
| 性能パラメータ | |
| 測定範囲 | 0〜10KPa~2MPa |
| 圧力の種類 | 差異 的 圧力 |
| 片側過負荷 | 定数範囲の ≤3倍 |
| 静的圧力 | 最低値は,定数範囲の5倍または7 MPa |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.5%F.S/年 ((≤200KPa) ±0.2%F.S/年 ((>200KPa) |
| ゼロ 温度 漂流 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 補償温度 | 0〜50°C ((0〜10KPa,0〜20KPa) 0〜70°C 10〜70°C |
| 動作温度 | -30°C~80°C |
| 貯蔵温度 | -40°C~100°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | 本質的に安全で爆発性がある |
| 保護評価 | IP65 |
| 体重 | ~0.45kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3 ワイヤー |
|
| 0/1~5V | ||
| 0.5~4.5V | 5VDC |
| 注文のヒント |
2測定点と送信機の間には3つのバルブのマニポルトを設置することが推奨されます.送信機の正圧室と負圧室にゆっくりと均質な圧力を施す.
3設置中に,両端の圧力インターフェースを水平に配置して,設置場所が製品に与える影響を最小限に抑えるのが推奨されます.
4強い振動,即時の衝撃力,強い電磁気干渉,または無線周波数の干渉などの特殊な要求のために,私たちの会社に通知し,注文にこれらの要件を指定してください
| 順序 ガイド | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| DII | 差圧トランスミッター | |||||||
| 測定範囲 | 0〜10KPa~2MPa | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×1.5 男性 | |||||||
| J2 | G1/2 男性 | |||||||
| J3 | G1/4 男性 | |||||||
| J4 | 1/2 NPT 男性 | |||||||
| J5 | ほか | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| D | 差異 的 圧力 | |||||||
