| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT sensor |
| 証明: | CE,RoHs,ISO9001 |
| モデル番号: | BP93420DII |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | ウェスタン・ユニオン、L/C、T/T |
| 供給の能力: | 5000PCS/月 |
| モデルNO: | BP93420DII | 保護評価: | IP65 |
|---|---|---|---|
| 精度レベル: | ≤0.5%F.S | 圧力範囲: | 0〜10kpa~2MPa |
| 体重: | ~0.45kg | 住宅用材料: | 304 S.S |
| 商標: | HTセンサー | 原産地: | 宝鶏市、中国 |
| HSコード: | 9026201090 | 供給の能力: | 1000PCS/Year |
| タイプ: | 差圧発信器 | ||
| ハイライト: | Rs485 差水圧トランスミッター,水圧差伝送パイプ,Rs485 パイプ差圧センサー |
||

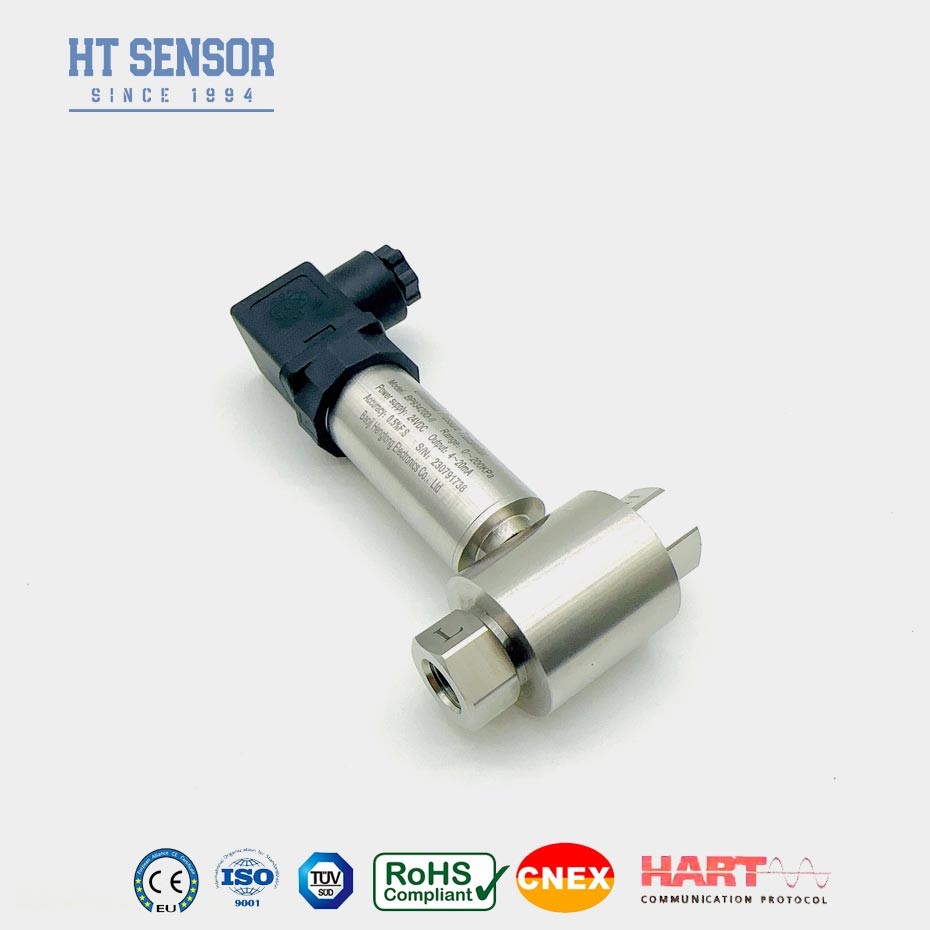

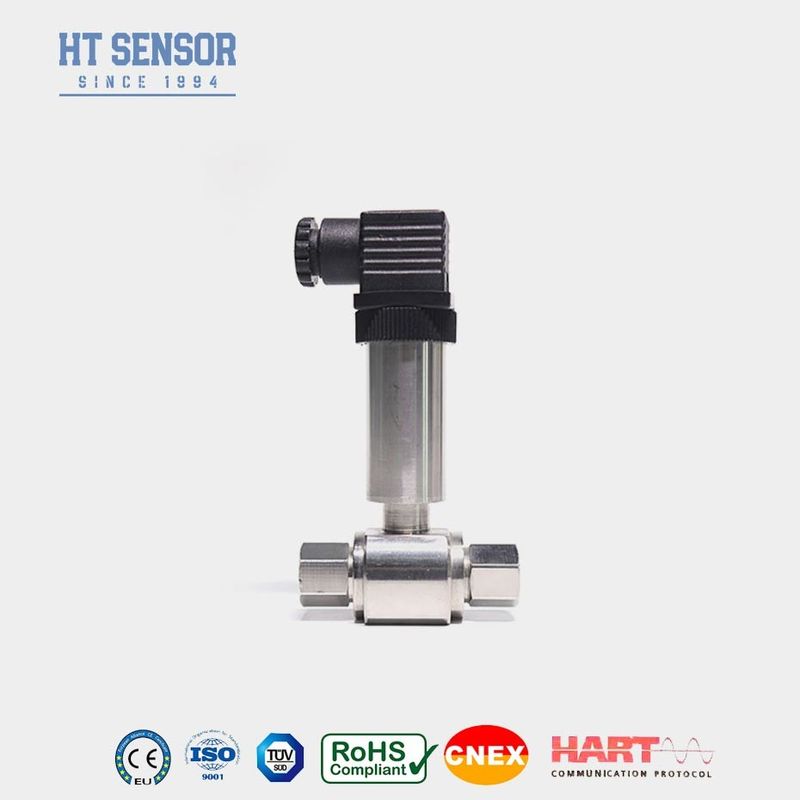

差圧トランスミッター導入:
BP93420DII差圧トランスミッタは,ピエゾレシシブ分散シリコンセンサーを使用する.測定媒体の差圧がセンサーの両端の波紋弁に作用するとセンサーチップ上のウィートストーンブリッジからの出力信号は,差圧と良好な線形関係を示し,差圧の正確な測定が可能になります.石油などの産業における様々なガスおよび液体差圧測定に適しています.化学,電力,パイプラインの水文学の応用
製品の特徴差圧トランスミッター:
1. 送信機は,コンパクトで安装が簡単にする,ステンレス鋼の構造設計を特徴とする
2厳格な温度補償と老化スクリーニングを受け,安定した信頼性の高いパフォーマンスを保証
3電気インターフェースは,プラグインまたは直接配線オプションとして選択できます.
申請差圧トランスミッター:
1石油,化学,電力,および工業などのパイプラインの様々なガスや液体の差圧測定に適しています.
水質学について
2管道と炉室の圧力測定
| 性能パラメータ: | |
| 測定範囲 | 0〜10KPa~2MPa |
| 圧力の種類 | 差異 的 圧力 |
| 片側過負荷 | 定数範囲の ≤3倍 |
| 静的圧力 | 最低値は,定数範囲の5倍または7 MPa |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.5%F.S/年 ((≤200KPa) ±0.2%F.S/年 ((>200KPa) |
| ゼロ 温度 漂流 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 補償温度 | 0〜50°C ((0〜10KPa,0〜20KPa) 0〜70°C 10〜70°C |
| 動作温度 | -30°C~80°C |
| 貯蔵温度 | -40°C~100°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | 本質的に安全で爆発性がある |
| 保護評価 | IP65 |
| 体重 | ~0.45kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3 ワイヤー |
|
| 0/1~5V | ||
| 0.5~4.5V | 5VDC |
| 注文のヒント: |
| 順序 ガイド | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| DII | 差圧トランスミッター | |||||||
| 測定範囲 | 0〜10KPa~2MPa | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

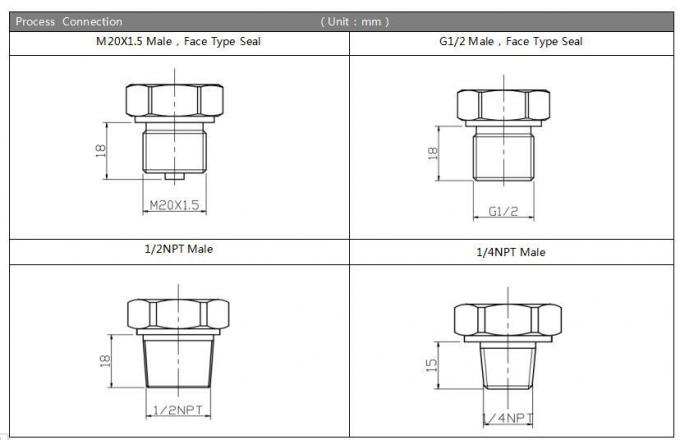

| コード | 圧力接続 | |||||||
| J1 | M20×1.5 男性 | |||||||
| J2 | G1/2 男性 | |||||||
| J3 | G1/4 男性 | |||||||
| J4 | 1/2 NPT 男性 | |||||||
| J5 | ほか | |||||||

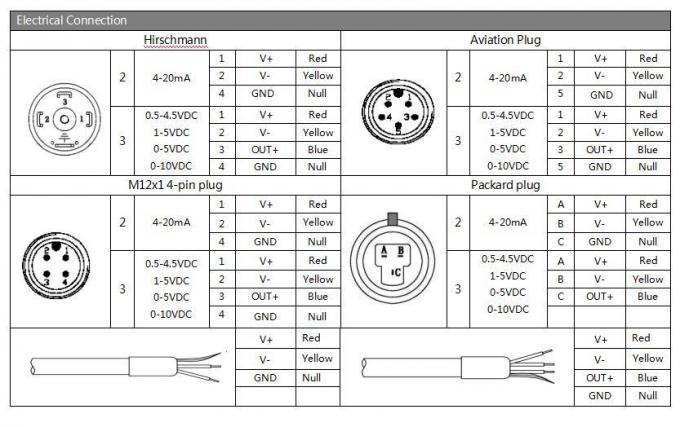

| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| D | 差異 的 圧力 | |||||||
