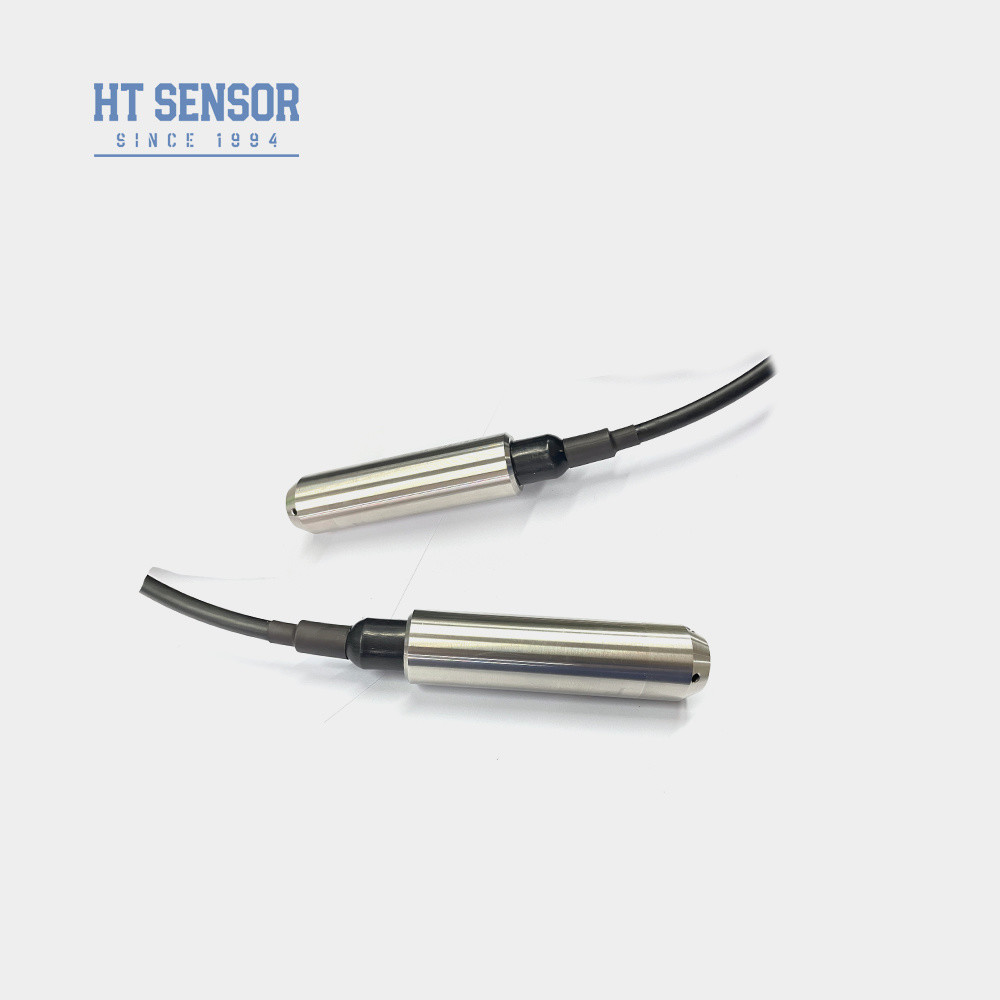

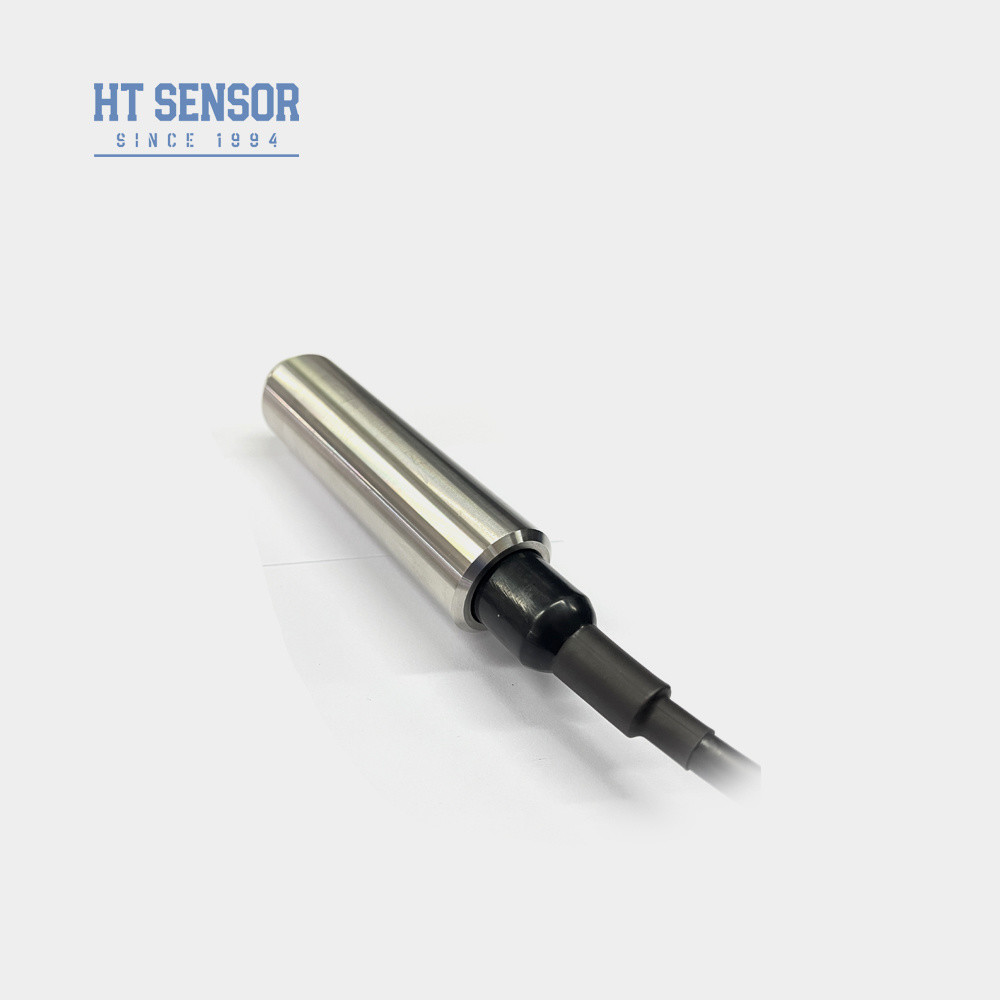

BH93420-I 水位計トランスミッタ圧力トランスミッタセンサー
Product Details
| 型番: | BH93420-I | 出力形式: | 4-20mAまたはRS485 |
|---|---|---|---|
| IP 評価: | IP68 | デザイン: | オーダーメイドを承認する |
| 正確さ: | 00.25%,0.5% | 弁膜材料: | 316Lステンレス鋼 |
| 商標: | HTセンサー | 原産地: | シャーン・シ |
| HSコード: | 90261000 | 設置タイプ: | 潜水型 |
| ハイライト |
water level gauge pressure transmitter,pressure transmitter sensor with warranty,water level sensor pressure gauge |
||
Product Description

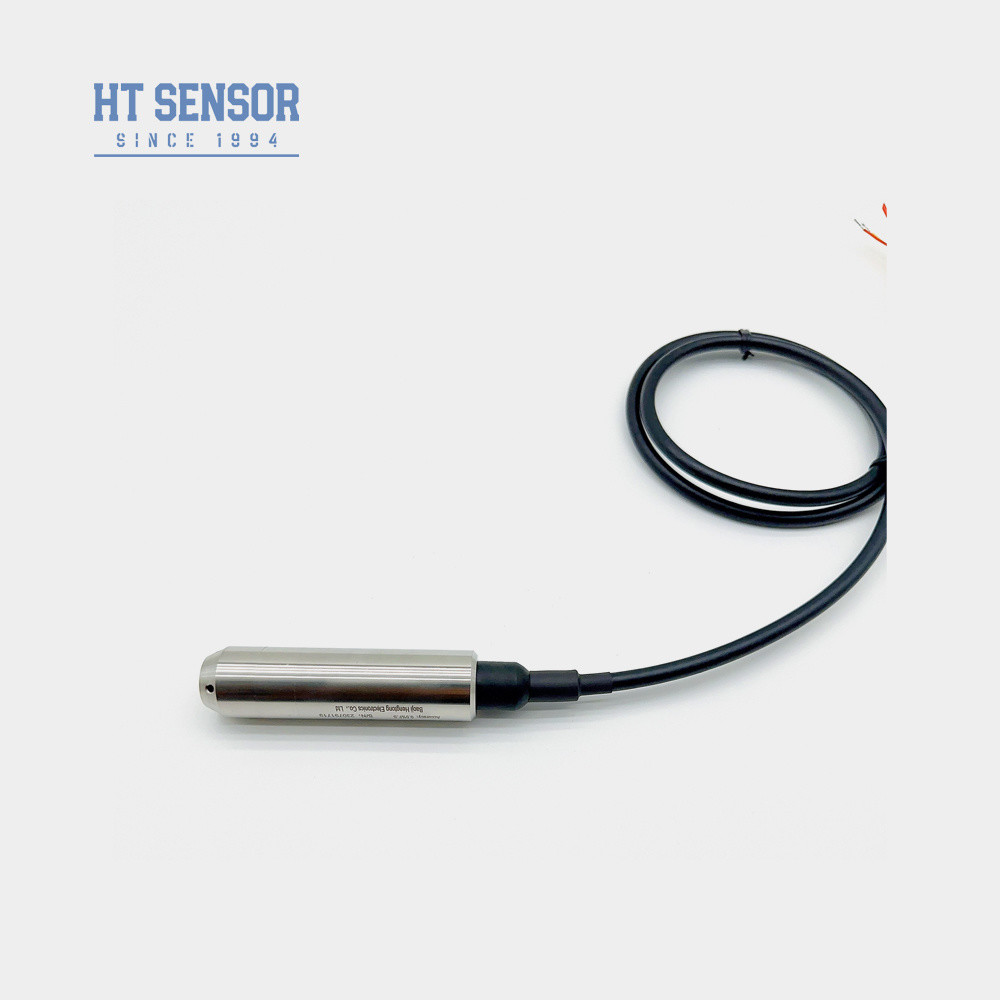

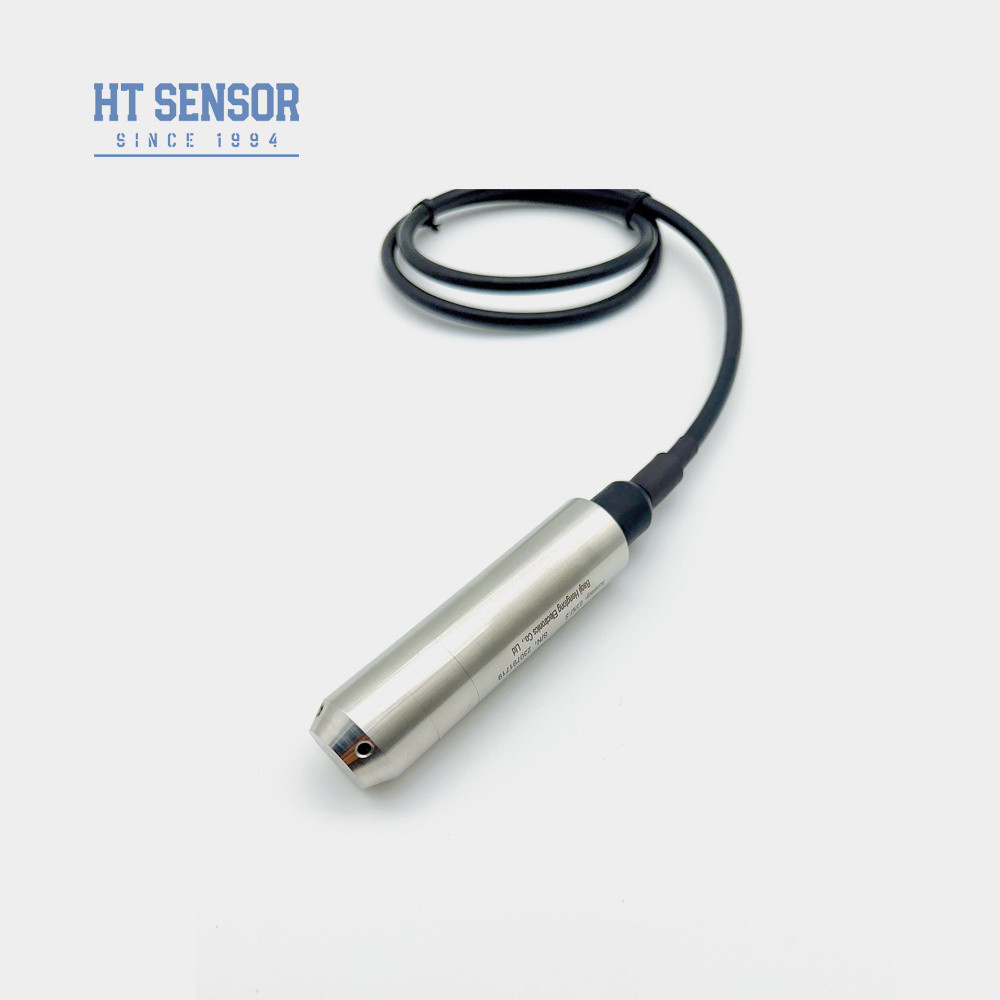

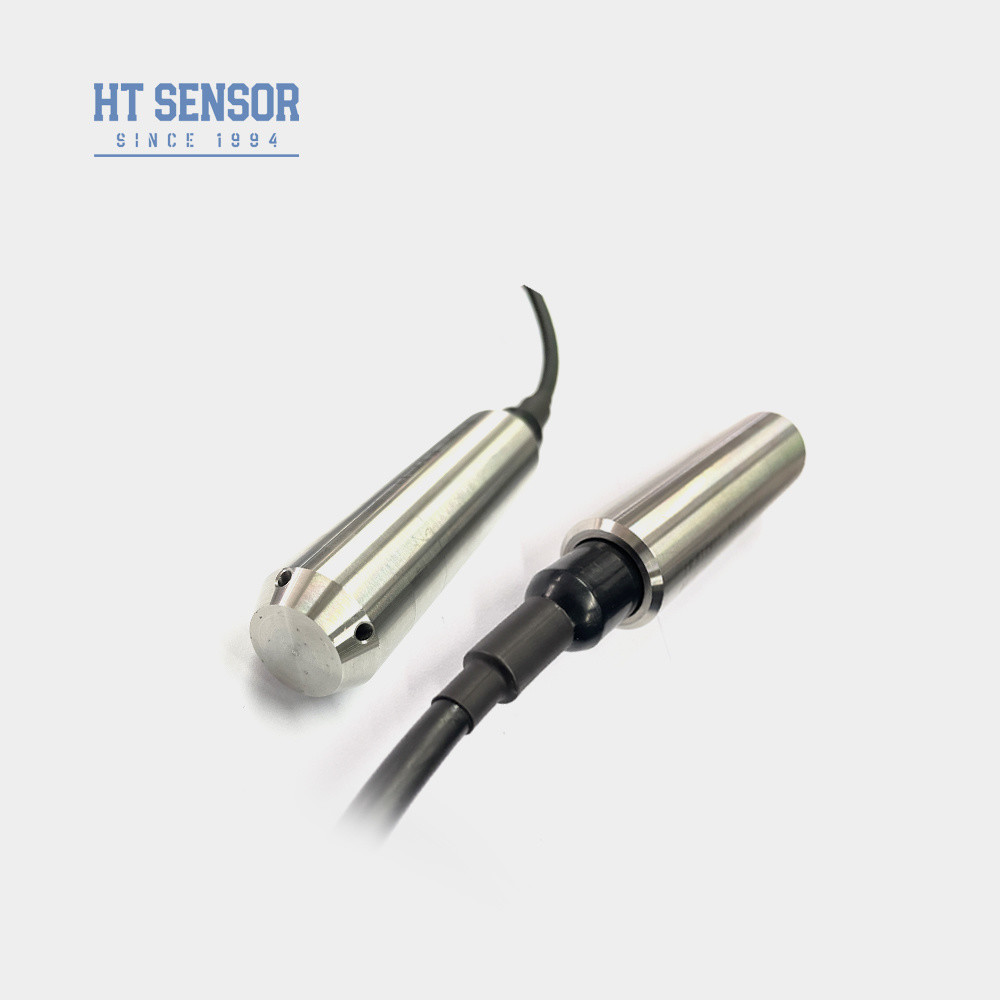

BH93420-I 水位計トランスミッタ圧力トランスミッタセンサー
製品の説明
BH93420 I Water level sensor
はじめに:
BH93420-I 液面トランスミッタ技術仕様
コアセンシング技術
-
HTシリーズの絶縁油充填拡散シリコンセンシング素子を使用
堅牢な構造
- 一体型ステンレス鋼ハウジング
- コンパクトなワンピース設計
- 完全に溶接されたステンレス鋼製水中部分
性能上の利点
- IP68潜水型防水定格
- 精密温度補償（-40℃～+85℃）
- 加速エージング資格試験
信頼性の保証
- 優れた長期安定性（±0.1%FS/年）
- 高い耐衝撃/耐振動性（最大20g）
- 産業グレードのEMI保護
- この潜水型液面センサーは、以下を含む要求の厳しい用途で信頼性の高い性能を発揮します:
- 廃水処理プラント
- 化学プロセス用タンク
- 洪水監視システム
- 1. 全ステンレス鋼ハウジング、さまざまな試験環境に適しています
- 2. 浸漬型プローブ測定、簡単な設置
- 3. 多様な出力信号オプション
- 4. 防爆マーキング：ExiaIICT6
- 5. 高い保護等級：IP68
- 6. PEまたはPUケーブル
1. 316LSS、非腐食性液体に対応
2. 下水、工業用水、都市用水、水槽、井戸、河川、海水、湖など、さまざまな用途での水位監視
3. ディーゼルおよび燃料タンクの燃料レベルの測定
| 性能パラメータ | |
| 測定範囲 | 0～10m…400m |
| 圧力タイプ | ゲージ圧、絶対圧、密閉圧 |
| 過負荷 | ≤ 2X定格範囲 |
| 精度 @ 25℃ | ±0.25% (Typ.) ±0.5% (Max.) |
| 再現性 | ±0.03% (Typ.) ±0.05%FS (Max.) |
| ヒステリシス | ±0.03% (Typ.) ±0.05%FS (Max.) |
| 長期安定性 | ±0.2%F.S/年 (Max.) |
| ゼロ 温度ドリフト | ±0.01%FS/℃(>100KPa), ±0.02%FS/℃ (≤100Kpa) |
| スパン温度ドリフト | ±0.01%FS/℃(>100KPa), ±0.02%FS/℃ (≤100Kpa) |
| 補償温度 | 0-50℃ (0-1m. 0-2m ); 0-70℃ |
| 動作温度 | -20～80℃ |
| 保管温度 | -30～100℃ |
| 振動 | 10g,55Hz ～ 2kHz |
| ハウジング材質 | 1Cr18Ni9Ti |
| ダイヤフラム材質 | 316Lステンレス鋼 |
| 絶縁抵抗 | >=100MΩ@100VDC |
| 防爆等級 | ExiaIICT6 |
| 保護等級 | IP67、IP68 |
| Oリングシール | フッ素ゴム |
| 重量 | ~0.3Kg (ケーブルなし) |
| ケーブル材質 | ポリエチレン、ポリウレタン |

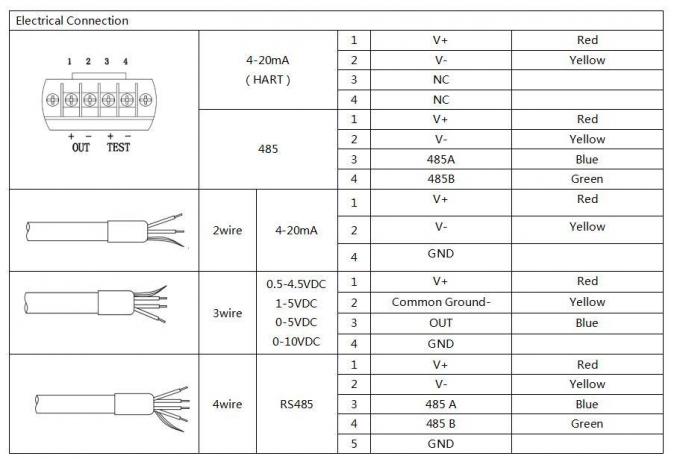

| 出力信号 | 電源電圧 | 出力タイプ |
| 4~20mA | 12~30VDC | 2/3/4線式 |
| 0~10/20mA | 3線式 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485通信プロトコル | 3.6~30V / バッテリー | 4線式 |
| 注文のヒント |
1. 選択の際は、測定対象媒体が製品の接触部品と互換性があることを確認してください。
2. 測定対象媒体の密度を指定する必要があります。
3. 強力な電磁干渉または無線周波干渉がある場合は、詳細を当社にご提供いただき、注文書に明記してください。
4. 製品の信頼性の高い動作を確保するために、ユーザーは現場に避雷器を設置し、製品と電源が確実に接地されるようにすることをお勧めします。

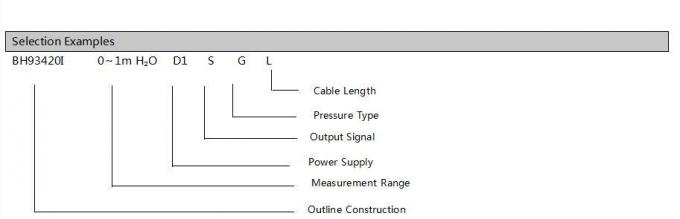

| 注文 ガイド | ||||||||

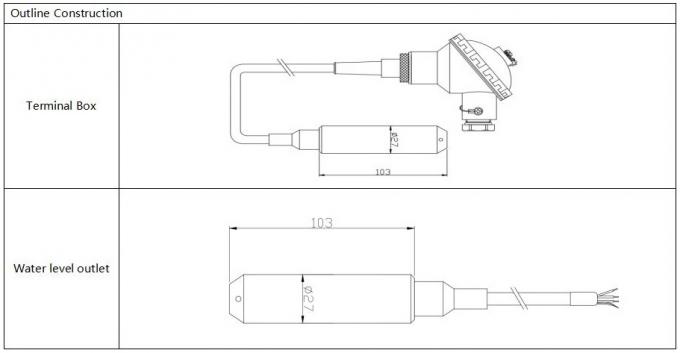

| BH93420 | コード | 概要構造 | ||||||
| I | 圧力トランスミッタ | |||||||
| 測定範囲 | 0～10m…400m | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | その他 | |||||||
| コード | 出力信号 | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | S8 | RS485 | |||||
| コード | 圧力タイプ | |||||||
| G | ゲージ圧 | |||||||
| A | 絶対圧 | |||||||
| S | 密閉基準圧力 | |||||||
| コード | 材質 | |||||||
| 01 | 304 ステンレス鋼 | |||||||
| 02 | 316L ステンレス鋼 | |||||||
| コード | ケーブル材質 | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
よくある質問:
1. Q: 圧力センサー送信機の機能は何ですか？
A: 高精度、耐久性、優れた性能。カスタマイズ可能。
2. Q: 特殊な仕様をカスタマイズできますか？
A: はい、当社のエンジニアは、特定のニーズに合わせて製品を調整できます。 OEMおよびODMサービスを提供しています。
3. Q: 生産能力はどのくらいですか？
A: 当社の製造施設では、毎月最大30,000台の圧力センサー送信機を製造できるため、大規模な注文のニーズに十分に対応できます。ただし、スムーズな生産と納期のスケジュールを確保するために、事前に当社の営業チームにご連絡いただくことをお勧めします。
4. Q: 典型的な納期は？
A: 標準モデルの場合は5～8営業日。カスタマイズされた製品は異なる場合があります。
5. Q: 製品の価格設定はどのようになっていますか？割引はありますか？
A: 大量注文または長期パートナー向けの割引付きの競争力のある価格設定。
6. Q: 製品の保証は何ですか？アフターサービスは？
A: 当社の保証期間は出荷後24ヶ月で、アフターサービスは24時間以内にご質問にお答えし、PCネットワークによるリモート指示を常にご利用いただけます。
