| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | CE,RoHs,ISO9001 |
| モデル番号: | BH93420-3051 |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | ウェスタン・ユニオン、L/C、T/T |
| 供給の能力: | 5000PCS/月 |
| Model NO.: | BH93420-3051 | Power: | 24VDC |
|---|---|---|---|
| Output: | 4-20mA With display | Cable: | PE,PU,PTFE |
| 精度: | ≤0.5%F.S | Diaphragm Material: | 316L Stainess Steel |
| 商標: | HTセンサー | Origin: | Shaan Xi |
| HSコード: | 90261000 | Type: | Submersible water level transmitter sensor |
| ハイライト: | LCDディスプレイ 水位センサー 24VDC,LEDディスプレイ 水位センサー 24VDC,24VDC 潜水式レベルトランスミッター |
||

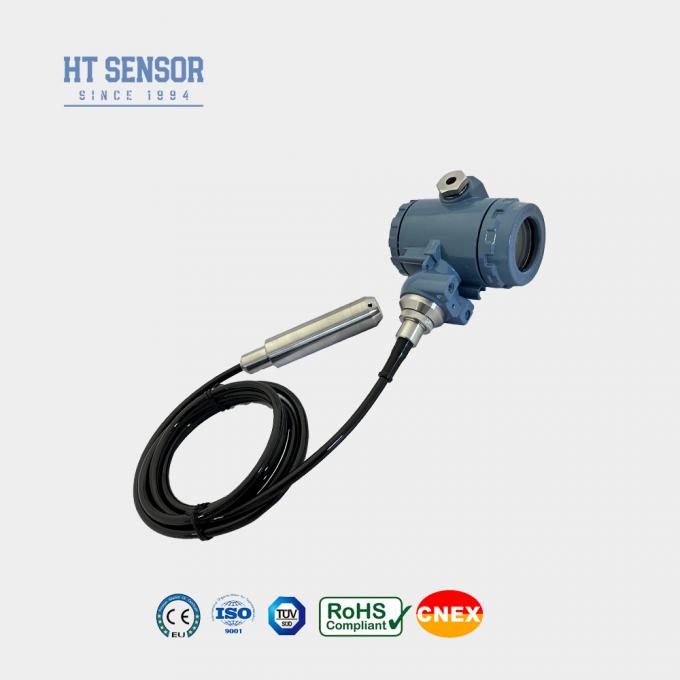

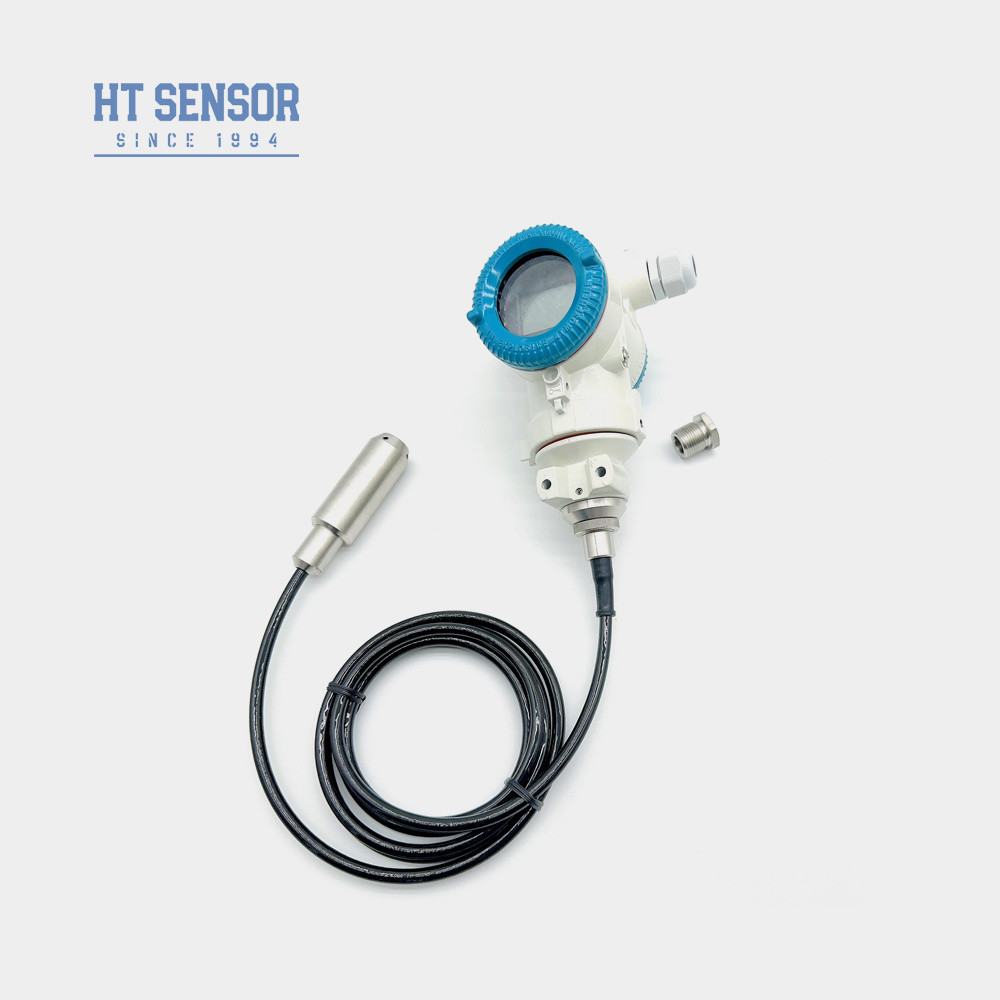

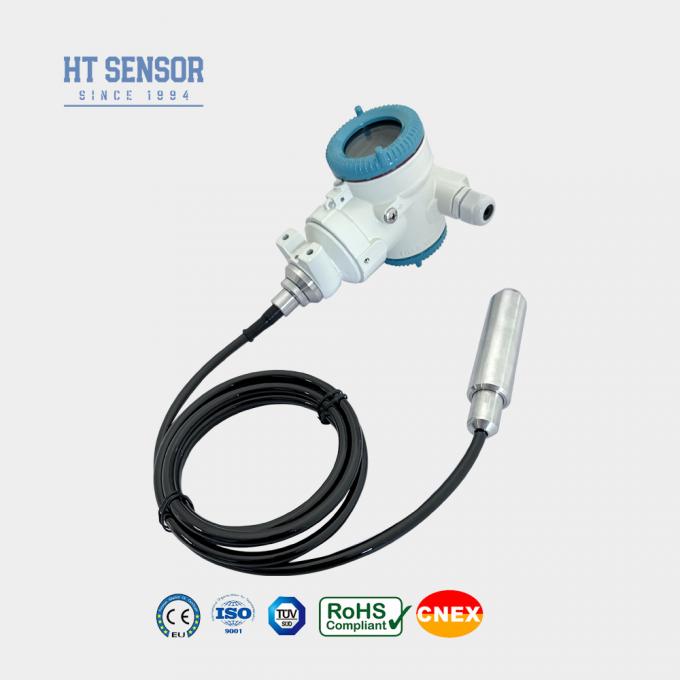

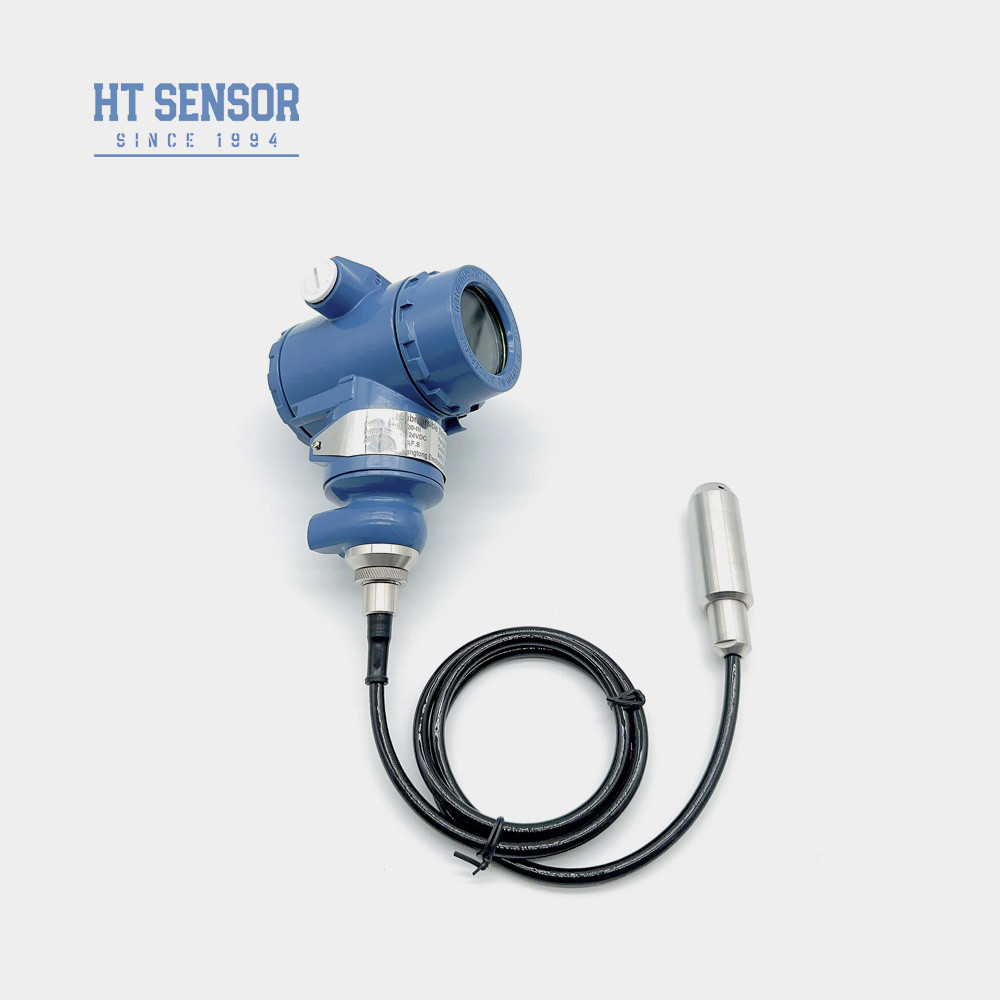

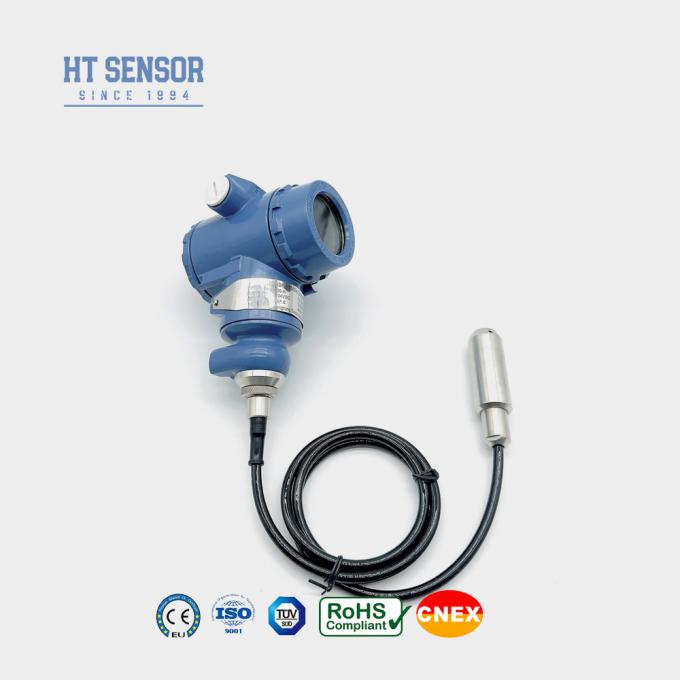

B についてH93420〜3051 Wアター レベルTランスミッターセンサー
水位伝達センサーの導入:
BH93420-3051 水位伝達器は,信号測定要素として高精度ピエゾレシシブ分散シリコン圧力センサーを装備している.液体レベルを測定するために水静学原理を使用することは,圧力センサーの重要なアプリケーションです液体レベルセンサーは,液体のレベルの高さを電気が出力される信号に変換します.レベルの高さを出力するデータ収集器またはプロのディスプレイ.
| 性能パラメータ 水位伝達センサー | |
| 測定範囲 | 0~10m...400m |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | ≤ 2X 指定範囲 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.15%F.S/年 (最大) |
| ゼロ 温度 漂流 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 補償温度 | 0〜50°C (0-1m) 0~70°C |
| 動作温度 | -20~80°C |
| 貯蔵温度 | -30〜100°C |
| 振動 | 10g,55Hz ~ 2kHz |
| ショック | 100g |
| 住宅用材料 | 鋳型アルミ,l1Cr18Ni9Ti |
| 弁膜材料 | 316L ステンレス |
| 断熱抵抗 | >=100MΩ@100VDC |
| 防爆等級 | エキシアルCT6 |
| 保護評価 | IP68 |
| Oリングシール | フロアゴム |
| 体重 | ~1.5Kg (含まない) ケーブル) |
| ケーブル材料 | ポリエチレン,ポリウレタン,PTFEケーブル |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 15~30VDC | 2/3/4のワイヤ |
| RS485通信プロトコル | 4 ワイヤー |

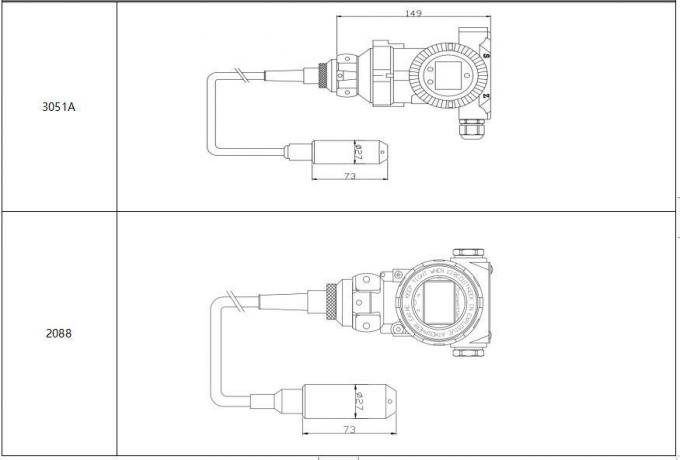

| 図面 建設 |

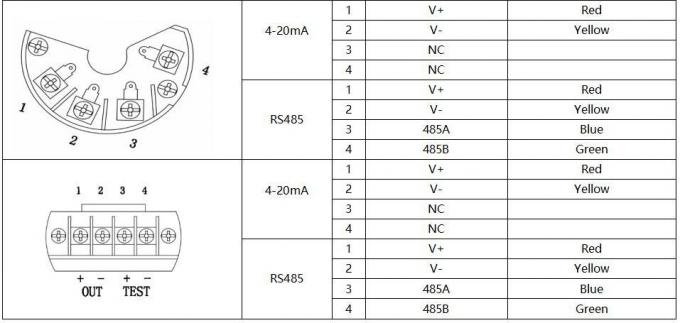

| 電気接続 |

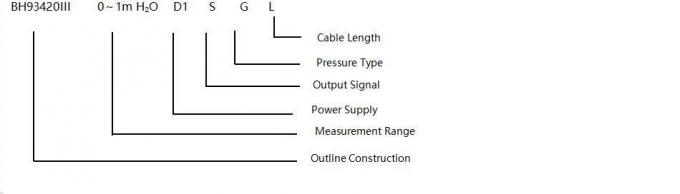

| 選択した例 |
| 注文のヒント |
1選択する際には,試験基質が,それと接触する製品部品と互換性があることを確認してください.
2標準的な介質は水で密度は1000kg/m3測定媒体は,異なる密度を持つ他の液体または水である場合は,より正確な測定のために測定媒体の密度を提供する必要があります.
3強い電磁気またはRF干渉の場合,詳細な情報を当社に提供し,注文に記載してください.
4製品の信頼性の高い動作を確保するために,現場に雷保護装置を設置し,製品と電源が信頼性のある接地されていることを確認してください.
| 順序 ガイド | ||||||||||
| BH93420 | コード | 図面 建設 | ||||||||
| 第3回 | 液体レベルトランスミッター | |||||||||
| 測定範囲 | 0~10m...400mH2O | |||||||||
| コード | 電源 | |||||||||
| D1 | 24VDC | |||||||||
| コード | 出力信号 | |||||||||
| S1 | 4~20mADC | S2 | RS485 | |||||||
| コード | 電気接続 | |||||||||
| B5 | 2088 と 表示 | |||||||||
| B6 | 3051A | |||||||||
| コード | 圧力の種類 | |||||||||
| G | 計測圧 | |||||||||
| A について | 絶対 的 圧力 | |||||||||
| S | 密封された基準圧 | |||||||||
| コード | 材料 | |||||||||
| 01 | 304 ステンレス | |||||||||
| 02 | 316L ステンレス | |||||||||
| コード | ケーブル材料 | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
