BHZ93420-III シリアス液体レベルセンサー 316L 圧力トランスミッター ハート協定
Product Details
| モデルNO: | BHZ93420-III | デザイン: | カスタマイズされるAccept |
|---|---|---|---|
| ケーブル: | PE,PU,PTFE | 精度: | 00.25%00.3% 0.5% |
| ダイヤフラム材料: | 316Lステンレス鋼 | 純重量: | 1.6KG |
| 輸送パッケージ: | カートン | 商標: | HTセンサー |
| 原産地: | シャーン・シ | HSコード: | 90261000 |
| 供給の能力: | 500～1000 | タイプ: | シリコンピエゾレシシブタイプ |
| 構造設計: | 入力タイプ | ディスプレイタイプ: | LED |
| 精度レベル: | 0.1%0.25% | IP 評価: | IP68 |
| ハイライト |
BHZ93420-III シリアス液体レベルセンサー,液体レベルセンサー 316L,316L 圧力トランスミッター ハート協定 |
||
Product Description

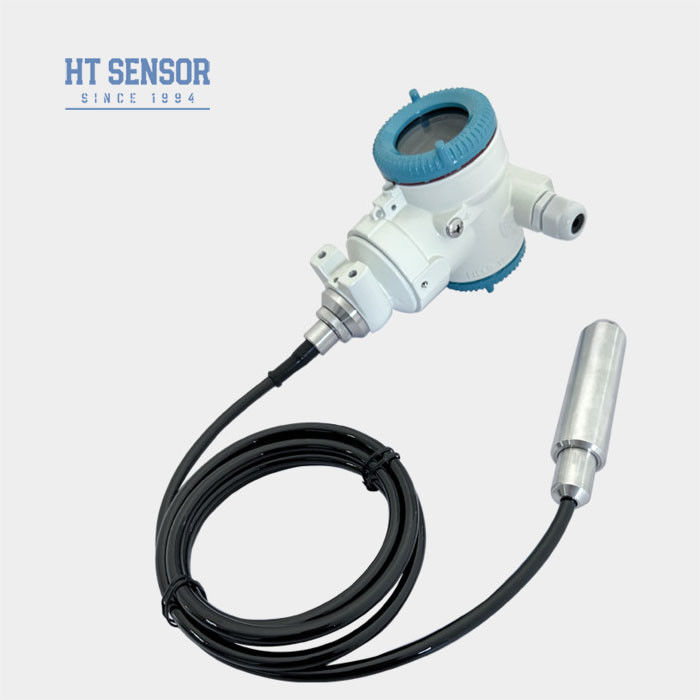

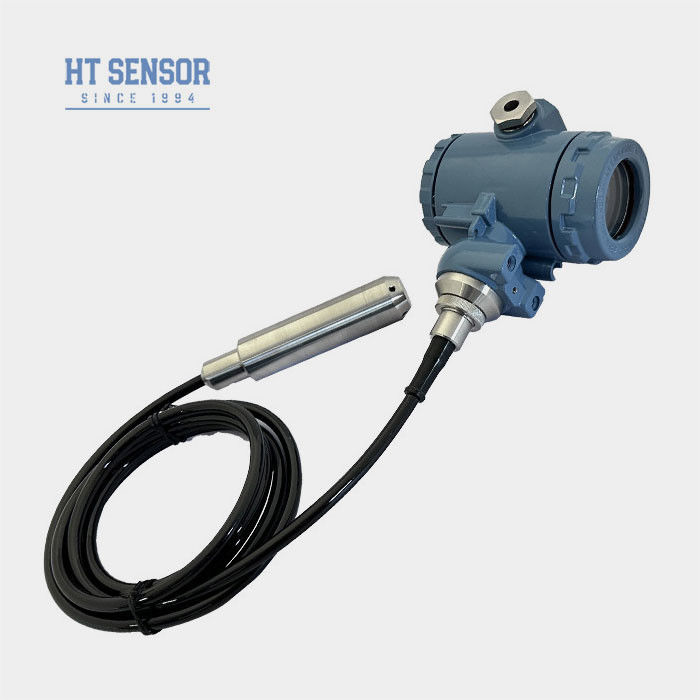

HT BHZ93420-III SERIES ハート契約付き液体レベルトランスミッター
B についてHZ93420第3回L について液体 レベルTランスミッター
紹介:
BHZ93420-III 挿入型インテリジェント液体レベルトランスミッターには高精度 シリコン圧感センサーが信号測定要素として使用され 液体レベルに直比例する静圧を測定します送信機は,デジタル信号伝送と双方向通信を達成するためにHART通信プロトコルを利用します..
LED/LCDディスプレイ入力液体レベル送信機は,液体レベル値,アラーム状態,動作状態,ユニットの切り替え,設定パラメータを含む機能で覆われるべきである.ユーザが直感的に理解し,液体レベル送信機を操作できるように
製品の特徴:
- HART通信プロトコル出力,表示能力
- 高度な精度と優れた安定性
- 防爆基準: エキシアIICT6
- 高い保護レベル IP68
- PE,PTFT,PUケーブル
- 複数の構造が利用可能で,顧客の現場でのさまざまな要求に応える
- 316LSSと互換性がある,腐食性のない液体
- 汚水,工業用水,市用水,水タンク,井戸,川,海水,湖など,様々な用途での水位監視
- ディーゼル,燃料,その他の油タンクレベルの監視
性能パラメータ:
| 測定範囲 | 0 〜 10m... 400mH2O |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | ≤ 2X 指定範囲 |
| 精度 @ 25°C | ±0.1% (典型) ±0.2% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.15%F.S/年 (最大) |
| ゼロ 温度 漂流 | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| 補償温度 | 0〜50°C (0-1m. 0〜2m); 0〜70°C |
| 動作温度 | -20~80°C |
| 貯蔵温度 | -30~100°C |
| 振動 | 10g,55Hz 2kHz |
| ショック | 100g |
| 住宅用材料 | 鋳型アルミニウム,ステンレス鋼1Cr18Ni9Ti |
| 弁膜材料 | 316L ステンレス |
| 断熱抵抗 | 100MΩ@100VDC |
| 防爆等級 | エキシアルCT6 |
| 保護評価 | IP68 |
| Oリングシール | フロアゴム |
| 体重 | ~1.6Kg (ケーブルなし) |
| ケーブル材料 | ポリエチレン,ポリウレタン,PTFEケーブル |
| 出力信号 | 供給電圧 | 出力型 |
| ハートで420mA | 15°30VDC | 2本のワイヤ |

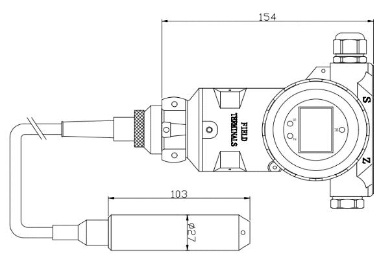

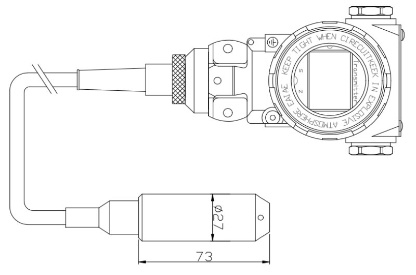

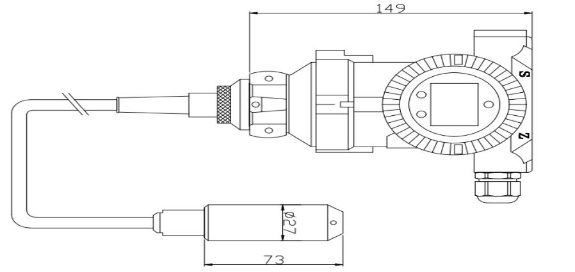

| 図面 建設 | |
| 2088 |
|
| 3051A | |
| 3051 | |
| 電気接続 | ||||
|
4〜20mA (ハート) |
1 | V+ | 赤色 |
| 2 | V- | 黄色 | ||
| 3 | NC | |||
| 4 | NC | |||
|
4〜20mA (ハート) |
1 | V+ | 赤色 |
| 2 | V- | 黄色 | ||
| 3 | NC | |||
| 4 | NC | |||
|
4〜20mA (ハート) |
1 | V+ | 赤色 |
| 2 | V- | 黄色 | ||
| 3 | GND | |||
| 4 | NC | |||
| 選択した例 |
注文のヒント:
1測定基質が選択時に接触する製品成分と互換性があることを確認してください.
2測定された介質の密度は指定する必要があります.
3強い電磁気や無線周波数の干渉の場合,詳細を当社に提供し,注文に記載してください.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地を確保することを推奨します.

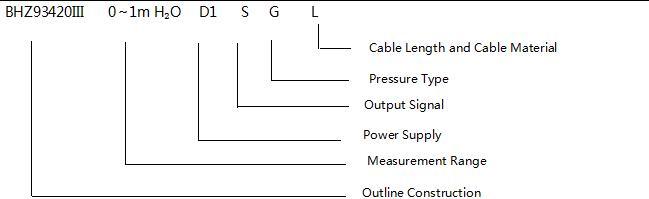

ガイド順序について
| BHZ93420 | コード | 図面 建設 | ||||||||
| 第3回 | インテリジェント液体レベル送信機 | |||||||||
| 測定範囲 | 0~10m...400m | |||||||||
| コード | 電源 | |||||||||
| D1 | 24VDC | |||||||||
| コード | 出力信号 | |||||||||
| S1 | 4~20mADC | S2 | 4~20mADCとHアート | |||||||
| コード | 電気接続 | |||||||||
| B4 | 2088 と 表示 | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| コード | 圧力の種類 | |||||||||
| G | 計測圧 | |||||||||
| A について | 絶対 的 圧力 | |||||||||
| S | 密封された基準圧 | |||||||||
| コード | ケーブル材料 | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
