| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT sensor |
| 証明: | CE,RoHs,ISO9001 |
| モデル番号: | BHZ93420-III |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | ウェスタン・ユニオン、L/C、T/T |
| 供給の能力: | 500個/月 |
| モデルNO: | BHZ93420-III | 圧力範囲: | 0-1m-400 H2O |
|---|---|---|---|
| ケーブル: | PE,PU,PTFE | 精度: | ≤0.5%F.S |
| ダイヤフラム材料: | 316L ステンレスステール | 純重量: | 1.6KG |
| タイプ: | シリコンピエゾレシシブタイプ | 構造の設計: | 入れられたタイプ |
| ディスプレイタイプ: | LCD | IP 評価: | IP68 |
| ハイライト: | BHZ93420III 水位伝達器,水位伝達器 ステンレス鋼 IP68,ステンレス・スティール インテリジェント・レベル・トランスミッター IP68 |
||

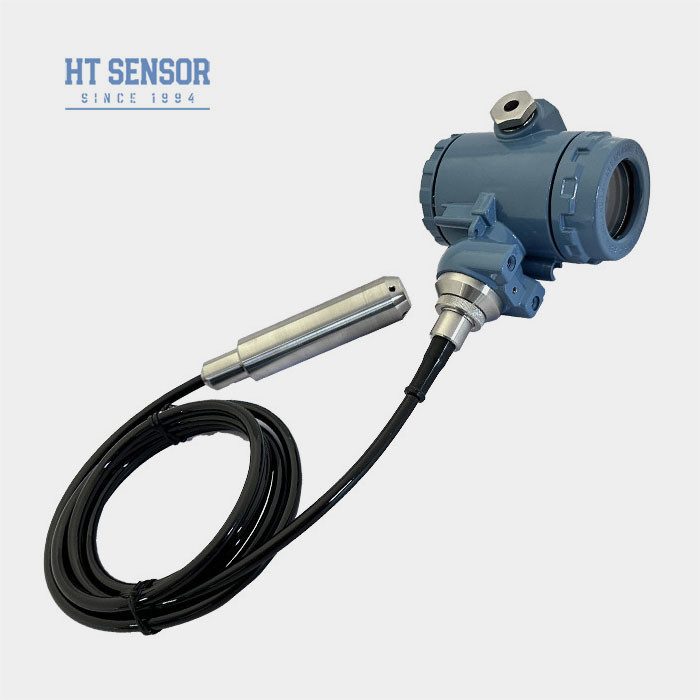

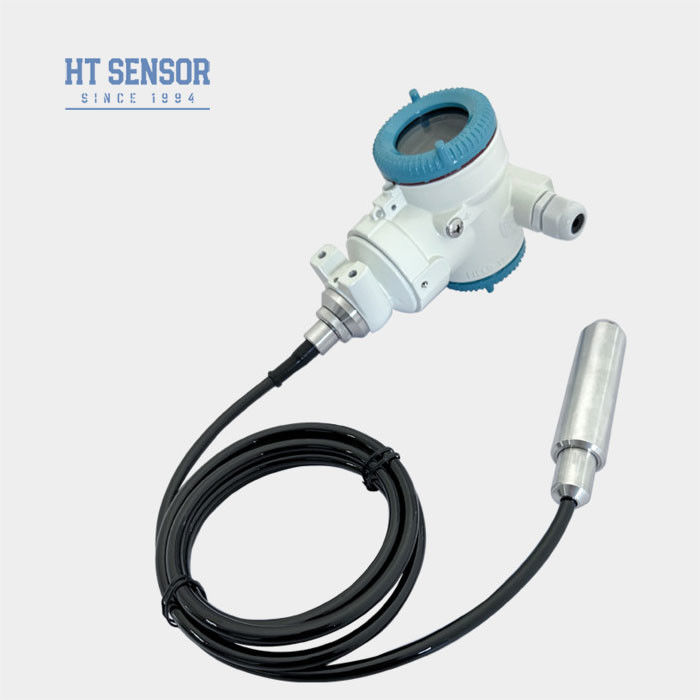

BHZ93420III ステンレス鋼 ハート協定 高精度 インテリジェント液体レベルトランスミッター
B についてHZ93420第3回L について液体 レベルTランスミッター
水位伝達器の導入:
BHZ93420-III 挿入型インテリジェント液体レベルトランスミッターには高精度 シリコン圧感センサーが信号測定要素として使用され 液体レベルに直比例する静圧を測定します送信機は,デジタル信号伝送と双方向通信を達成するためにHART通信プロトコルを利用します..
インテリジェント液体レベルトランスミッタは,通常,アナログ信号 (電流や電圧など),デジタル信号 (RS485やModbusなど) を含むさまざまな出力モードをサポートする.ワイヤレス通信 (Wi-FiやLoRaなど)このインテリジェント液体レベルトランスミッターは,データ処理と分析機能を組み込み,処理することができます.液体レベルデータを計算し分析する例えば,液体レベル傾向分析,アラーム設定,異常検出を行うことができます.
製品の特徴水位伝達器:
申請水位伝達器:
性能パラメータ:
| 測定範囲 | 0~10m...400m |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | ≤ 2X 指定範囲 |
| 精度 25°C | ±0.1% (典型) ±0.2% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.15%F.S/年 (最大) |
| ゼロ 温度 漂流 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 補償温度 | 0〜50°C (0-1m) 0~70°C |
| 動作温度 | -20~80°C |
| 貯蔵温度 | -30〜100°C |
| 振動 | 10g,55Hz ~ 2kHz |
| ショック | 100g |
| 住宅用材料 | 鋳型アルミニウム,ステンレス鋼1Cr18Ni9Ti |
| 弁膜材料 | 316L ステンレス |
| 断熱抵抗 | >=100MΩ@100VDC |
| 防爆等級 | エキシアルCT6 |
| 保護評価 | IP68 |
| Oリングシール | フロアゴム |
| 体重 | ~1.6Kg (含まない) ケーブル) |
| ケーブル材料 | ポリエチレン,ポリウレタン,PTFEケーブル |
| 出力信号 | 供給電圧 | 出力型 |
| ハートで420mA | 15°30VDC | 2本のワイヤ |

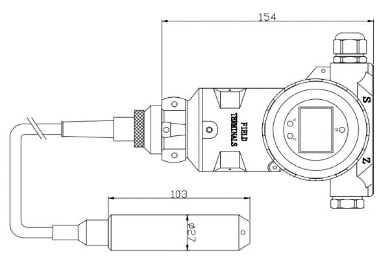

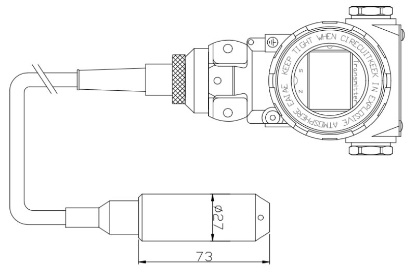

| 図面 建設 | |
|
2088 |
 |
| 3051A |  |
| 3051 |  |
| 電気接続 | ||||
 |
4〜20mA (ハート) |
1 | V+ | 赤色 |
| 2 | V- | 黄色 | ||
| 3 | NC | |||
| 4 | NC | |||
 |
4〜20mA (ハート) |
1 | V+ | 赤色 |
| 2 | V- | 黄色 | ||
| 3 | NC | |||
| 4 | NC | |||
 |
4〜20mA (ハート) |
1 | V+ | 赤色 |
| 2 | V- | 黄色 | ||
| 3 | GND | |||
| 4 | NC | |||
| 選択した例 |
注文のヒント:
1測定基質が選択時に接触する製品成分と互換性があることを確認してください.
2測定された介質の密度は指定する必要があります.
3強い電磁気や無線周波数の干渉の場合,詳細を当社に提供し,注文に記載してください.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地を確保することを推奨します.
順序 ガイド:
| BHZ93420 | コード | 図面 建設 | ||||||||
| 第3回 | インテリジェント液体レベル送信機 | |||||||||
| 測定範囲 | 0~10m...400m | |||||||||
| コード | 電源 | |||||||||
| D1 | 24VDC | |||||||||
| コード | 出力信号 | |||||||||
| S1 | 4~20mADC | S2 | 4~20mADCとHアート | |||||||
| コード | 電気接続 | |||||||||
| B4 | 2088 と 表示 | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| コード | 圧力の種類 | |||||||||
| G | 計測圧 | |||||||||
| A について | 絶対 的 圧力 | |||||||||
| S | 密封された基準圧 | |||||||||
| コード | ケーブル材料 | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
