| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT sensor |
| 証明: | CE,RoHs,ISO9001 |
| モデル番号: | BH93420-II |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | ウェスタン・ユニオン、L/C、T/T |
| 供給の能力: | 5000PCS/月 |
| モデルNO: | BH93420-II | 出力形式: | 4-20mAまたはRS485 |
|---|---|---|---|
| IP 評価: | IP68 | オーダーメイド: | 非カスタマイズされる |
| 精度: | 00.25%00.3% 0.5% | ダイヤフラム材料: | 316L ステンレスステール |
| 純重量: | 0.6kg | 輸送パッケージ: | カートン |
| 原産地: | シャーン・シ | HSコード: | 90261000 |
| 供給の能力: | 1000~3000 | 装置の種類: | 潜水型 |
| 出力信号の種類: | 4-20mAまたはRS485 | 生産プロセス: | 拡散シリコンセンサー |
| 探査機のタイプ: | 探査機のタイプ | カスタマイズ: | 利用可能 カスタマイズされた要求 |
| ハイライト: | BH93420-II 水圧変換センサー,水圧変換センサー 4-20ma,4-20ma 圧力センサー 水位を測定する |
||

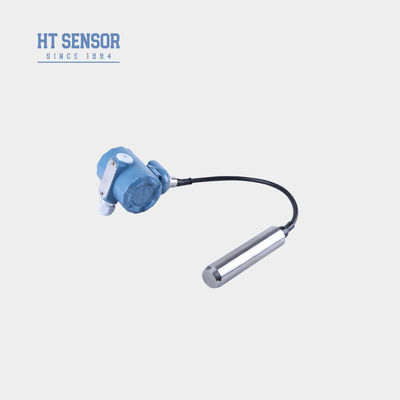

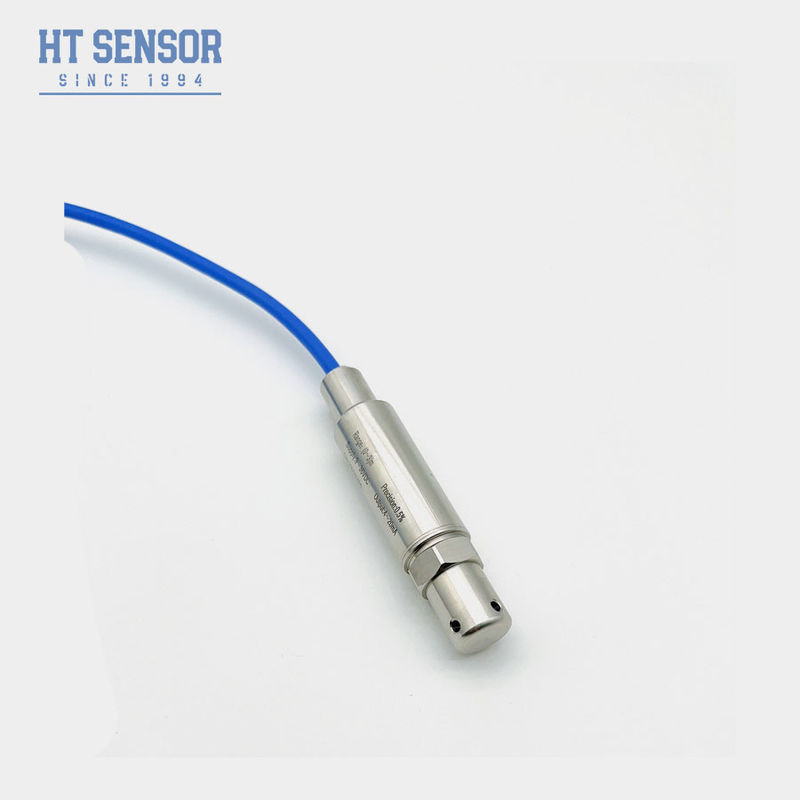

B についてH93420II についてWアター レベルTランスミッター
水位電車計の導入
BH93420-II 水位伝達器高精度分散シリコンセンサーを使用して液体の高さや圧力を正確に測定する高度測定装置です高精度な分散式シリコンピエゾレシシブ圧力センサーとして信号測定要素として.静的圧力測定から得られたミリボルト信号が直接液体の高さに比例して標準信号出力に変換されます線形的な相関を確立することで液体の高さ,それは精度の測定を可能にします液体レベル
水位伝達器の製品特性:
1. スプリット型設計で,現場での配線と校正を容易にする
2.LEDまたはLCDディスプレイ
3防爆基準はExiaIICT6
4高い保護:IP68
5.PE,PU,PTFT
水位伝達器の用途:
1. 316LSSと互換性,腐食性のない液体
2汚水,工業用水,市用水,水タンク,井戸,川,海水,湖など,様々な用途での水位監視
3ディーゼルと燃料タンクの燃料レベル測定
4そうだ化学,石油,電力,水処理などの分野で広く使用され,工業生産のための信頼性の高い液体レベル測定ソリューションを提供します.
| 性能パラメータ | |
| 測定範囲 | 0~10m...400mH2O |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 定数範囲の ≤ 2 X |
| 精度 25°C | ±0.5% (典型) ±0.1% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.15%F.S/年 (最大) |
| ゼロ点温度変動 | ±1.5%F.S (典型) ±2%F.S (最大) |
| 全尺度温度変動 | ±1.5%F.S (タイプ) ±2%F.S (最大) |
| 補償温度 | 0〜50°C (0-1m,0-2m); 0〜70°C |
| 動作温度 | -20~80°C |
| 貯蔵温度 | -30〜100°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 鋳型アルミ,1Cr18Ni9Ti |
| 弁膜材料 | 316L ステンレス |
| 断熱抵抗 | >=100MΩ@100VDC |
| 防爆等級 | 本質 的 に 安全 |
| 保護評価 | IP68 |
| Oリングシール | フロアゴム |
| 体重 | ~1.1Kg (含まない) ケーブル) |
| ケーブル材料 | ポリエチレン,ポリウレタン,PTFEケーブル |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 15~30VDC | 2/3/4のワイヤ |
| RS485通信プロトコル | 4 ワイヤー |
|
注文のヒント: |
1. 測定基質が製品の接触部分と互換性があることを確認してください.
2測定された介質の密度は指定する必要があります.
3強い振動,瞬間的な衝撃力,強い電磁気干渉,または無線周波数干渉などの特殊な要求のために,私たちの会社に通知し,注文に指定してください.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地を確保することを推奨します.
5. LEDまたはLCDディスプレイヘッドを装備した場合,送信機の電源電圧は15VDC未満であるべきではありません.
6.設置位置は合理的で,外部の干渉や損傷を避け,保守と清掃を容易にするべきである.
7装置の正常に動作するかどうかを確認するために,設置前に装置をチェックし,校正する必要があります.
順序 ガイド:
| BH93420 | コード | 図面 建設 | ||||||||
| 第2回 | 液体レベルトランスミッター | |||||||||
| 測定範囲 | 0~10m...400m | |||||||||
| コード | 電源 | |||||||||
| D1 | 24VDC | |||||||||
| コード | 出力信号 | |||||||||
| S1 | 4~20mADC | S2 | RS485 | |||||||
| コード | 電気接続 | |||||||||
| B4 | 2088 工業住宅 | |||||||||
| B5 | 2088 と 表示 | |||||||||
| コード | 圧力の種類 | |||||||||
| G | 計測圧 | |||||||||
| A について | 絶対 的 圧力 | |||||||||
| S | 密封された基準圧 | |||||||||
| コード | 材料 | |||||||||
| 01 | 304 ステンレス | |||||||||
| 02 | 316L ステンレス | |||||||||
| コード | ケーブル材料 | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFT | |||||||||
