| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT sensor |
| 証明: | CE,RoHs,ISO9001 |
| モデル番号: | BP170 |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | ウェスタン・ユニオン、L/C、T/T |
| 供給の能力: | 5000PCS/月 |
| モデルNO: | BP170 | 保護評価: | IP65 |
|---|---|---|---|
| 出力信号: | 4〜20ma | 体重: | 0.3kg |
| 住宅用材料: | 304 S.S | 圧力の種類: | 測定圧,絶対圧,密封圧 |
| 輸送パッケージ: | 標準輸出用 箱付きの梱包 | HSコード: | 9026209090 |
| 供給の能力: | 2000PCS/Month | 測定中間: | ガスか液体 |
| 精度レベル: | 00.25%,0.5%00.3% | 圧力範囲: | 0kpa~10kpa...10MPa |
| 圧力 過負荷: | 定数範囲の2倍 | ||
| ハイライト: | シリコンオイル圧力トランスミッター RoHs,油圧トランスミッター 20mA,BP170 4 20mA トランスミッターセンサー |
||

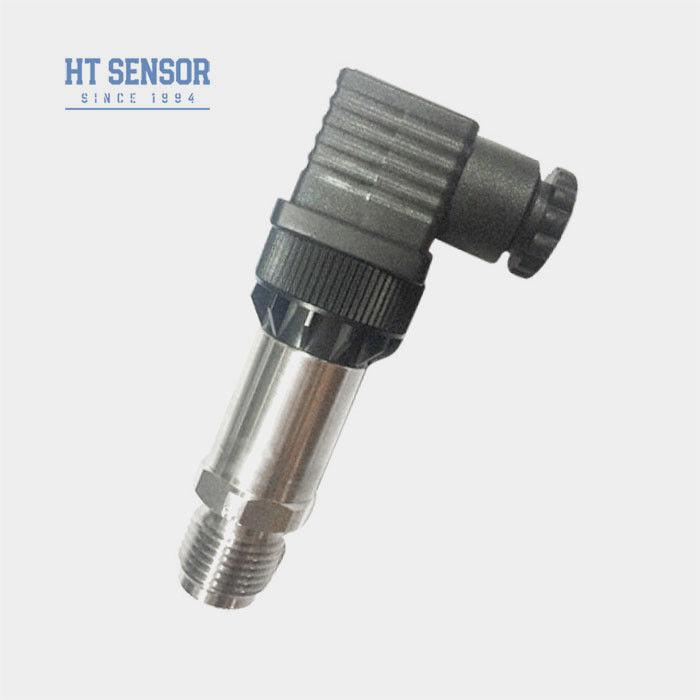

BP170 圧力トランスミッター
圧力伝達センサーの導入:
BP170 圧力トランスミッタは,信号測定要素としてHTシリーズシリコン耐圧隔離油で満たされたコアを使用する.シグナル処理回路は,ステンレス鋼のハウジングの中に位置しています, センサー信号を標準出力信号に変換します. 製品には,部品,半成品,および完成品の厳格なテストと老化スクリーニングが行われています.安定した信頼性の高いパフォーマンスを確保する耐腐蝕性が優れた高品質のステンレス鋼材で作られ,様々な腐食媒体の測定に適しており,さまざまな出力信号オプションが利用可能である.例えば4~20mA0-5Vなど,異なる制御システム要件に適応するために
製品の特徴:
1広範囲の測定範囲,ステンレス鋼構造,多様な圧力インターフェース形
2コンパクトで軽量デザイン
3ゼロとフルスケール調整
4高精度で,すべてのステンレス鋼構造
5.それは良い線形性能があり,正確な圧力測定結果を提供することができます
応用:
1316Lステンレス鋼で不腐食性ガスと液体の圧力測定
2海洋産業や航空産業で使用される
3石油,化学,メタルルギー,発電,水文などの工業現場プロセスで使用
4液体および気力制御システムで使用される
| 性能パラメータ: | |
| 測定範囲 | 0kPa ~ 10kPa...10MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.1%FS |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~1kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
選択の例:
1製品を選択する際には,測定される介質が製品の接触部位と互換性があることを確認してください.
2注文する際には,爆発防止型製品にはデジタルディスプレイヘッドが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載した送信機を注文する場合,送信機の電源は20VDC未満であるべきではありません.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地されていることを確認することが推奨されます.
5フルーアゴムOリングの指定作業温度範囲は -20oCから250oCです.製品の作業温度が -20oC未満の場合,EPDMOリングシールを選択する必要があります.
6既定のケーブル長さは1.5mで,3つの材料で利用できます.指定されていない場合は,ポリエチレンケーブル材料で供給されます.別のケーブル材料が必要な場合は,順序に指定してください.
7強い振動,瞬時の衝撃力,強い電磁気または無線周波数干渉などの特殊要件については,当社に通知し,注文に指定してください.

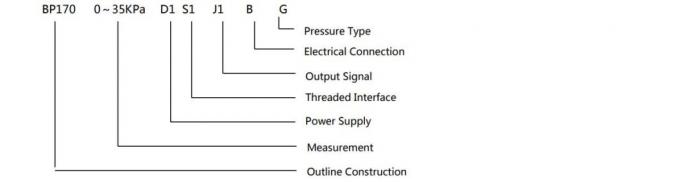

注文ガイド:
| BP170X | アナログ圧力トランスミッター | ||||||||

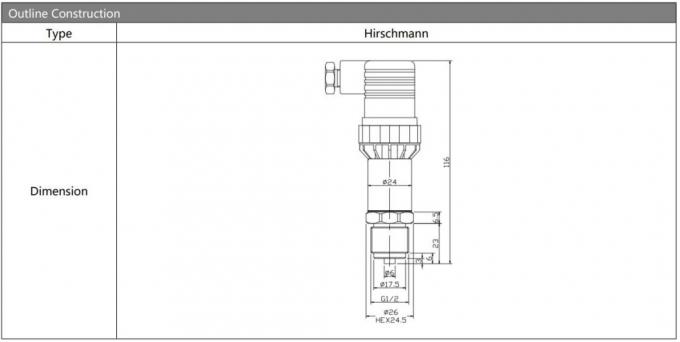

| コード | 図面 建設 | ||||||||
| 5 | パッカードプラグ | 6 | 密封された直接出力ケーブル 1.5m | ||||||
| 7 | ミニヒルシュマン接続器 | 8 | 大型ヒルシュマン接続器 | ||||||
| 測定範囲 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa またはMPa |
X: オーケー 実際の測定範囲を表示する | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | ほか | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

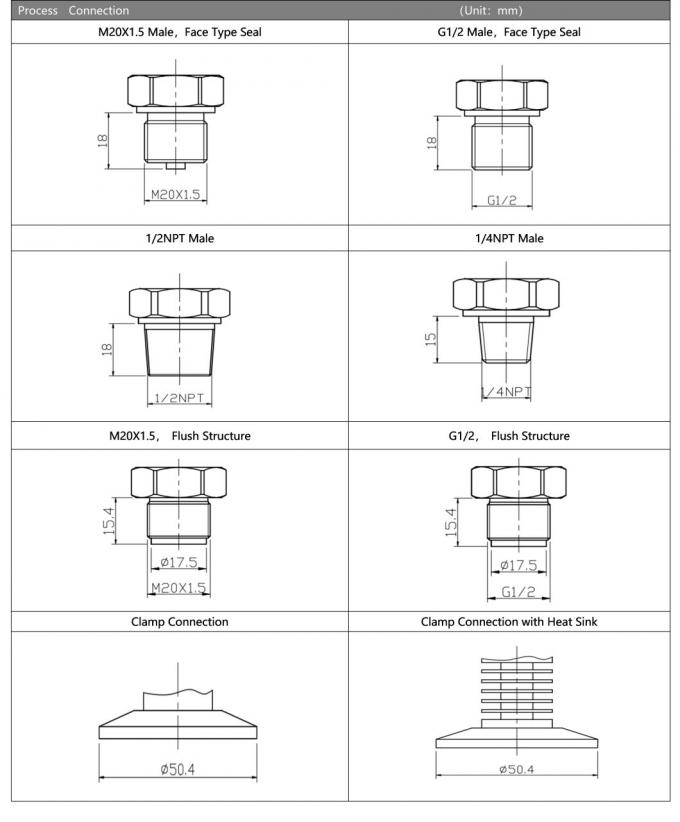

| コード | 圧力接続 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 他の物 (※50,4 フレンズ) | ||||||||
| コード | 電気接続 | ||||||||
| B1 | ヒルシュマン | ||||||||
| B2 | PG7 | ||||||||
| B3 | ケーブル 密閉 出口 1.5m | ||||||||
| B4 | ほか | ||||||||
| コード | 圧力の種類 | ||||||||
| G | 計測圧 | ||||||||
| A について | 絶対 的 圧力 | ||||||||
| S | 密封された基準圧 | ||||||||
