12-30vdc 316l ステンレス鋼圧感変器 空気圧感変器
Product Details
| モデルNO: | BP170 | 電源: | 12-30VDC |
|---|---|---|---|
| 出力信号: | 4〜20ma | 体重: | 0.5kg |
| 住宅用材料: | 304 S.S | 圧力の種類: | 測定圧,絶対圧,密封圧 |
| 輸送パッケージ: | 標準輸出用 箱付きの梱包 | 原産地: | 中国 |
| HSコード: | 9026201090 | 供給の能力: | 2000PCS/Month |
| 構造型: | 分散型シリコン圧力トランスミッター | 測定中間: | ガスか液体 |
| 精度度: | 0.25G0.5G | ||
| ハイライト |
316l ステンレス鋼圧感変器,12vdcステンレス鋼圧感変器,30vdc 空気圧変圧器 |
||
Product Description

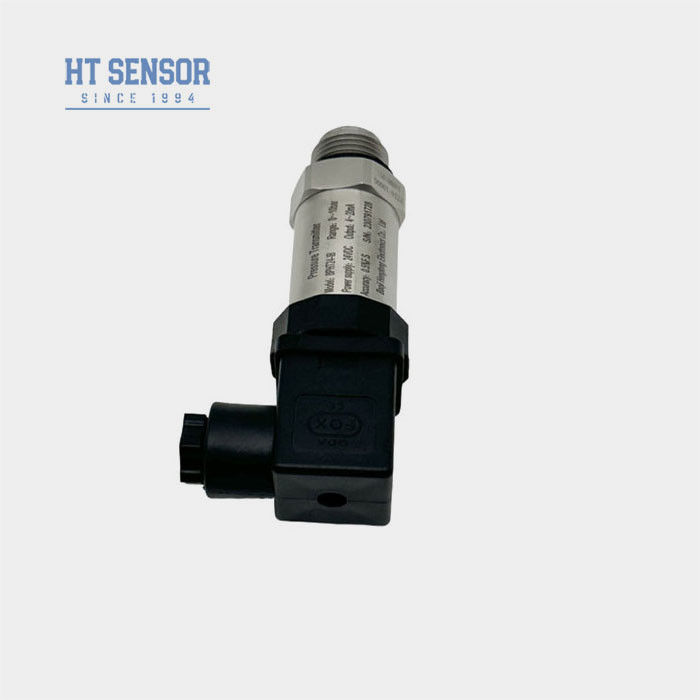

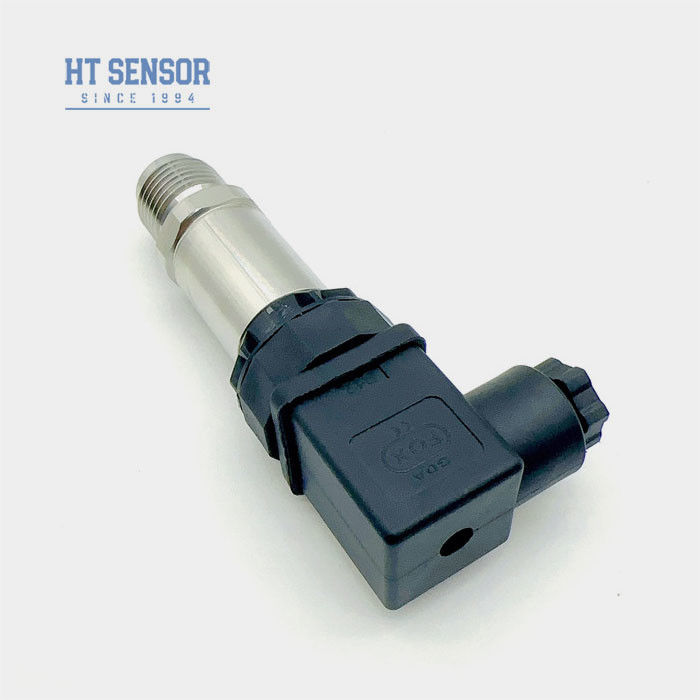

BP170 圧力トランスミッター
圧力伝達センサーの導入:
BP170 圧力トランスミッタは,HTシリーズシリコン圧力抵抗を使用シグナル測定要素として分離油で満たされたコアステンレス鋼のホイスの内側に位置し,センサー信号を標準的な出力信号. 製品が厳格なテストと老化を受けています.部品や半成品や完成品のスクリーニング安定した信頼性の高いパフォーマンスを確保する
製品の特徴:
1広範囲の測定範囲,ステンレス鋼構造,多様な圧力インターフェース形
2コンパクトで軽量デザイン
3ゼロとフルスケール調整
4高精度で,すべてのステンレス鋼構造
5.調整可能なゼロとフルスケール
応用:
1316Lステンレス鋼で不腐食性ガスと液体の圧力測定
2海洋産業や航空産業で使用される
3石油,化学,メタルルギー,発電,水文などの工業現場プロセスで使用
4液体および気力制御システムで使用される
| 性能パラメータ | |
| 測定範囲 | 0kPa ~ 10kPa...10MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.1%FS |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~1kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |

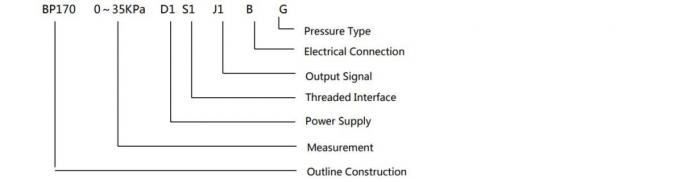

選択の例:
注文のヒント:
2注文する際には,爆発防止型製品にはデジタルディスプレイヘッドが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載した送信機を注文する場合,送信機の電源は20VDC未満であるべきではありません.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地されていることを確認することが推奨されます.
5フルーアゴムOリングの指定作業温度範囲は -20oCから250oCです.製品の作業温度が -20oC未満の場合,EPDMOリングシールを選択する必要があります.
| 注文ガイド: | |||||||||
| BP170X | アナログ圧力トランスミッター | ||||||||

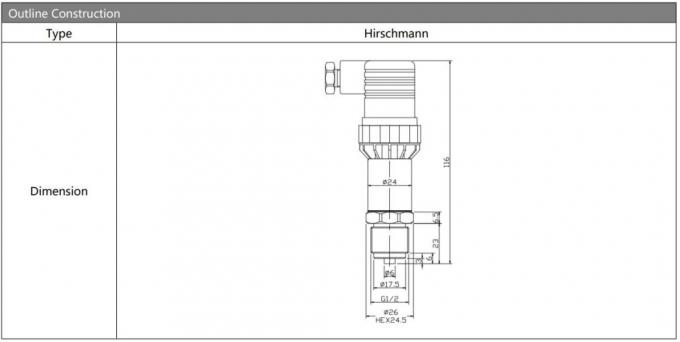

| コード | 図面 建設 | ||||||||
| 5 | パッカードプラグ | 6 | 密封された直接出力ケーブル 1.5m | ||||||
| 7 | ミニヒルシュマン接続器 | 8 | 大型ヒルシュマン接続器 | ||||||
| 測定範囲 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa またはMPa |
X: オーケー 実際の測定範囲を表示する | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | ほか | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

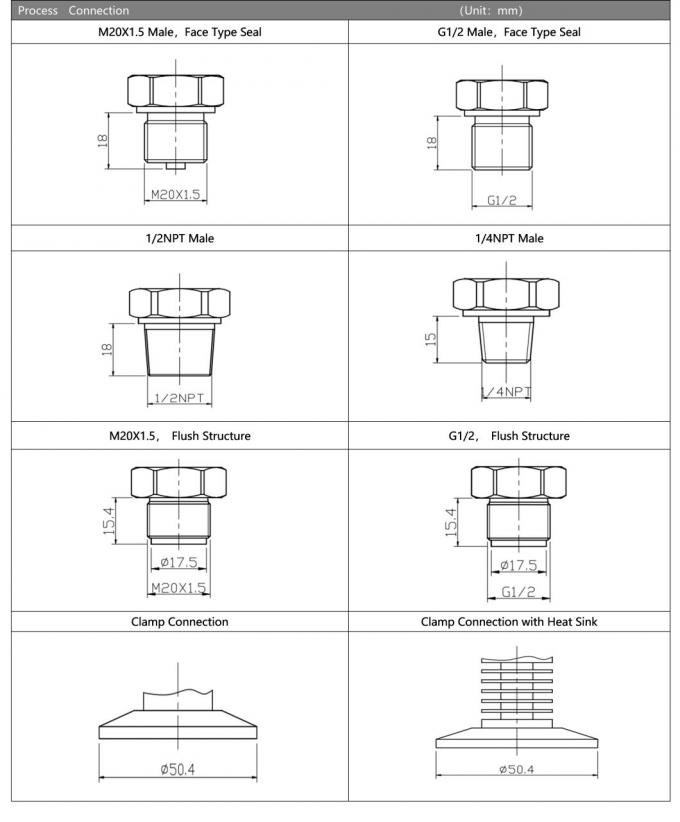

| コード | 圧力接続 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 他の物 (※50,4 フレンズ) | ||||||||

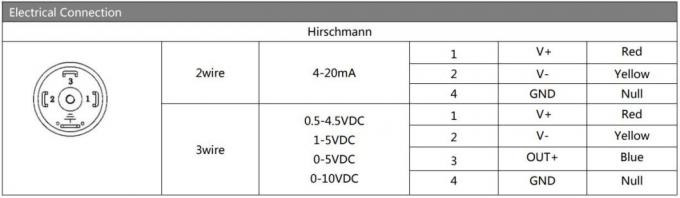

| コード | 電気接続 | ||||||||
| B1 | ヒルシュマン | ||||||||
| B2 | PG7 | ||||||||
| B3 | ケーブル 密閉 出口 1.5m | ||||||||
| B4 | ほか | ||||||||
| コード | 圧力の種類 | ||||||||
| G | 計測圧 | ||||||||
| A について | 絶対 的 圧力 | ||||||||
| S | 密封された基準圧 | ||||||||
