| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT sensor |
| 証明: | CE,RoHs,ISO9001 |
| モデル番号: | BP157 |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | ウェスタン・ユニオン、L/C、T/T |
| 供給の能力: | 5000PCS/月 |
| モデルNO: | BP157 | 電源: | 12-30VDC |
|---|---|---|---|
| 出力信号: | 4-20mA/ 0-10VDC | 補償の温度: | -10~70℃ |
| 住宅用材料: | 304 S.S | 圧力の種類: | 測定圧,絶対圧,密封圧 |
| 輸送パッケージ: | 標準輸出用 箱付きの梱包 | 敏感な要素: | ケイ素圧力センサー |
| 原産地: | 宝鶏市、中国 | HSコード: | 9026209090 |
| 構造型: | 溶接タイプ | 測定中間: | 液体 |
| 精度レベル: | 00.25%00.5% | 圧力範囲: | 0kpa~10kpa...20MPa |
| IP 評価: | IP65 | ||
| ハイライト: | OEM産業用圧力センサー 4ma,産業用圧力センサー 4ma 出力,20ma出力 ステンレス鋼圧力トランスミッター |
||

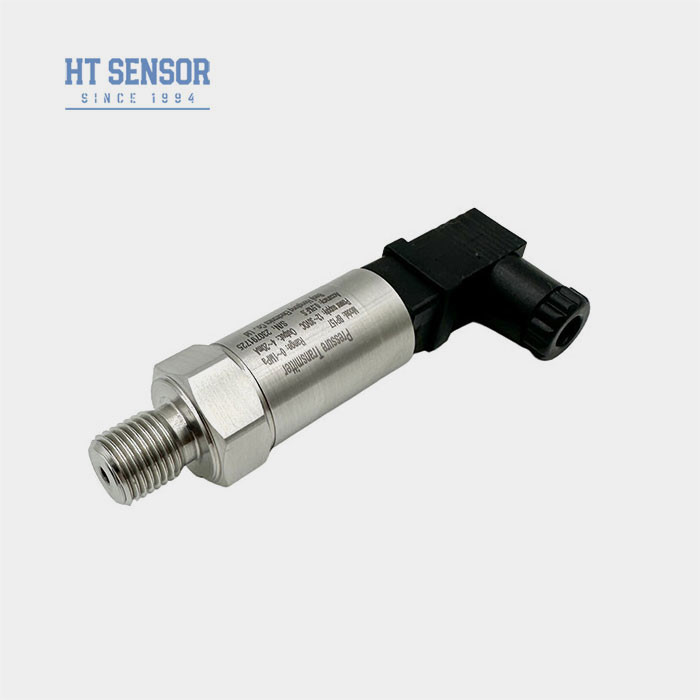

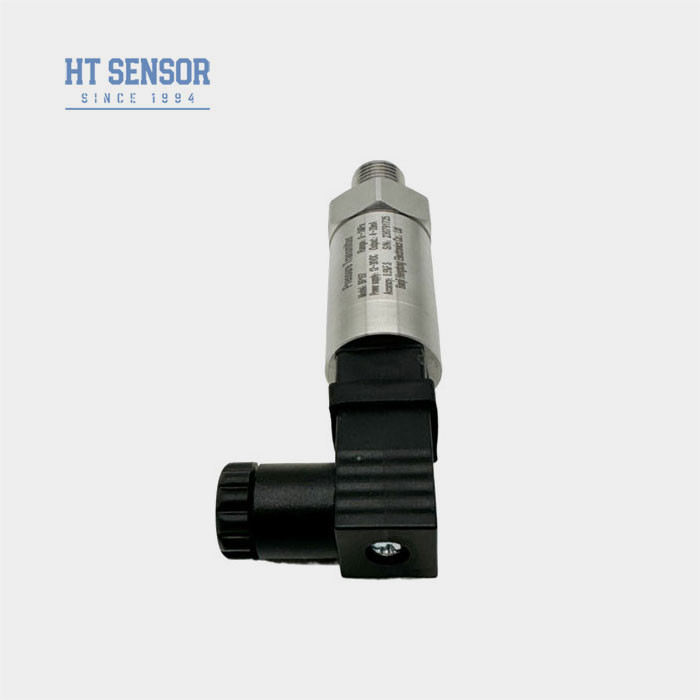

BP157 圧力トランスミッター
産業用圧力センサーの導入:
BP157圧力センサーは,HTシリーズシリコン耐圧隔離膜の油で満たされたコアを信号測定要素として利用する.シグナル処理回路は,ステンレス鋼のハウジングの中に位置しています標準出力信号に変換します. 製品には,厳格なテストと部品,半成品,安定した信頼性の高い性能を保証するために.
製品の特徴f 産業用圧力センサー:
1広範囲の測定範囲,ステンレス鋼構造,多様な圧力インターフェース形
2ステンレス鋼構造 IP65 保護基準
3ゼロとフルスケール調整
4高精度で,すべてのステンレス鋼構造
申請of 産業用圧力センサー:
1316Lステンレス鋼で不腐食性ガスと液体の圧力測定
2海洋産業や航空産業で使用される
3石油,化学,メタルルギー,発電,水文などの工業現場プロセスで使用
4液体および気力制御システムで使用される
| 性能パラメータ: | |
| 測定範囲 | 0kPa ~ 10kPa...20MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02%F.S. (タイプ) 0.05%F.S. (最大) |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.05kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 選択した例 |

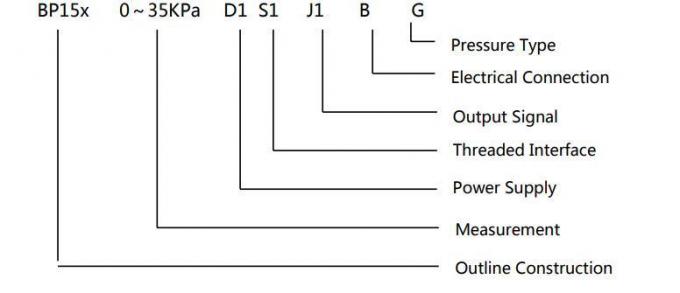

| 注文ガイド: | |||||||||
| BP15X | アナログ圧力トランスミッター | ||||||||

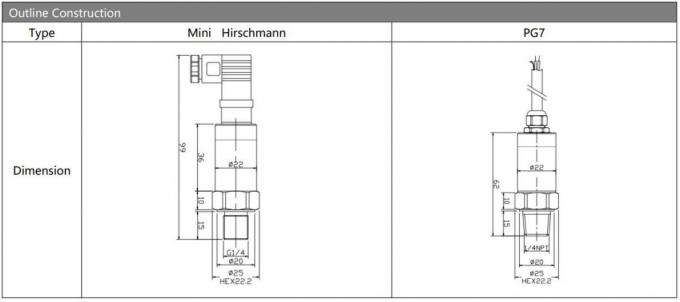

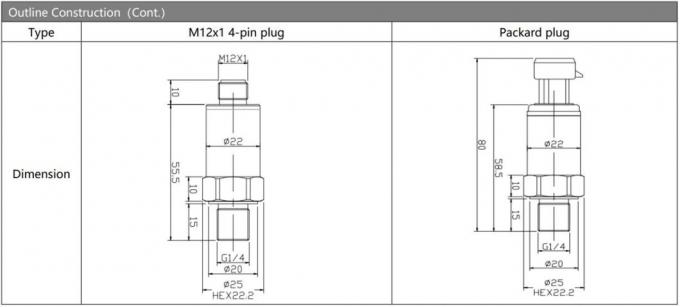

| コード | 図面 建設 | ||||||||
| 5 | パッカードプラグ | 6 | 密封された直接出力ケーブル 1.5m | ||||||
| 7 | ミニヒルシュマン接続器 | 8 | 大型ヒルシュマン接続器 | ||||||
| 測定範囲 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa またはMPa |
X: オーケー 実際の測定範囲を表示する | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | ほか | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

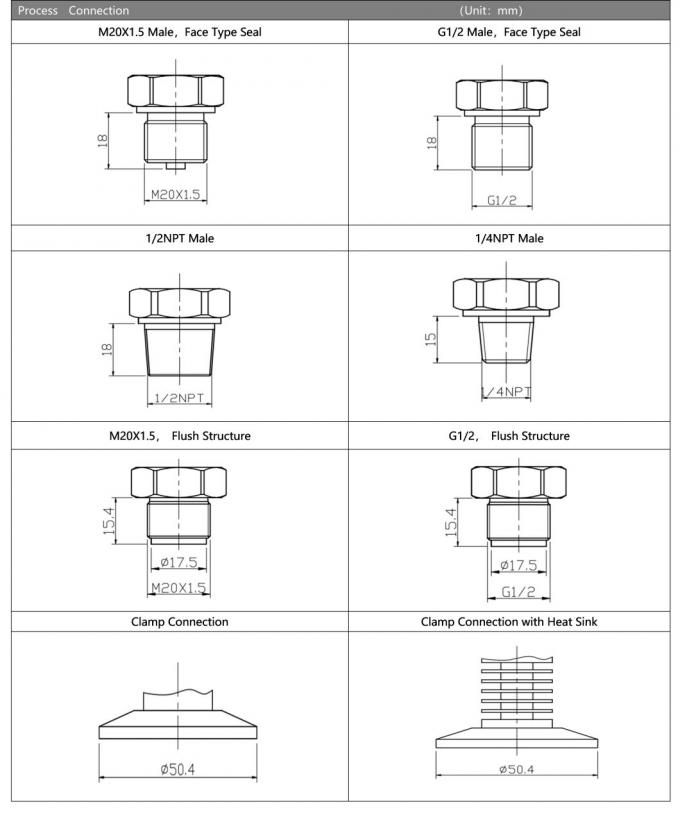

| コード | 圧力接続 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 他の物 (※50,4 フレンズ) | ||||||||

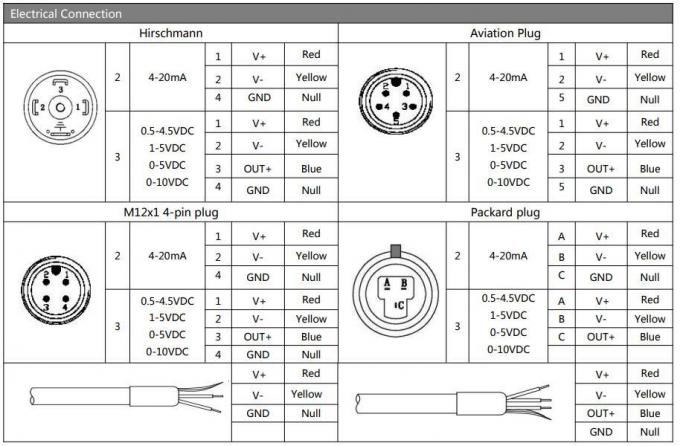

| コード | 電気接続 | ||||||||
| B1 | ヒルシュマン | ||||||||
| B2 | PG7 | ||||||||
| B3 | ケーブル 密閉 出口 1.5m | ||||||||
| B4 | ほか | ||||||||
| コード | 圧力の種類 | ||||||||
| G | 計測圧 | ||||||||
| A について | 絶対 的 圧力 | ||||||||
| S | 密封された基準圧 | ||||||||
