BP157 シリコン弁圧感器 ステンレス鋼圧感変器 4-20mA
Product Details
| 型番: | BP157 | 電源: | 12-30VDC |
|---|---|---|---|
| 出力信号: | 4-20mA | 補償温度: | -10〜70℃/カスタマイズ |
| 圧力タイプ: | 測定圧,絶対圧,密封圧 | ハウジング材質: | 304/316L |
| 輸送パッケージ: | 標準輸出用 箱付きの梱包 | センシング要素: | 分散型シリコン圧力センサー |
| 起源: | バオジ,中国 | Hsコード: | 9026201090 |
| 供給の能力: | 2000pcs/月 | 測定媒体: | 液体かガス |
| 精度グレード: | 00.25%00.5% | 圧力範囲: | 0kpa~10kpa...20MPa |
| IP評価: | IP65 | ||
| ハイライト |
BP157 シリコン弁圧力センサー,4-20mA シリコン弁圧感センサー,ステンレス鋼圧感変器 4-20mA |
||
Product Description

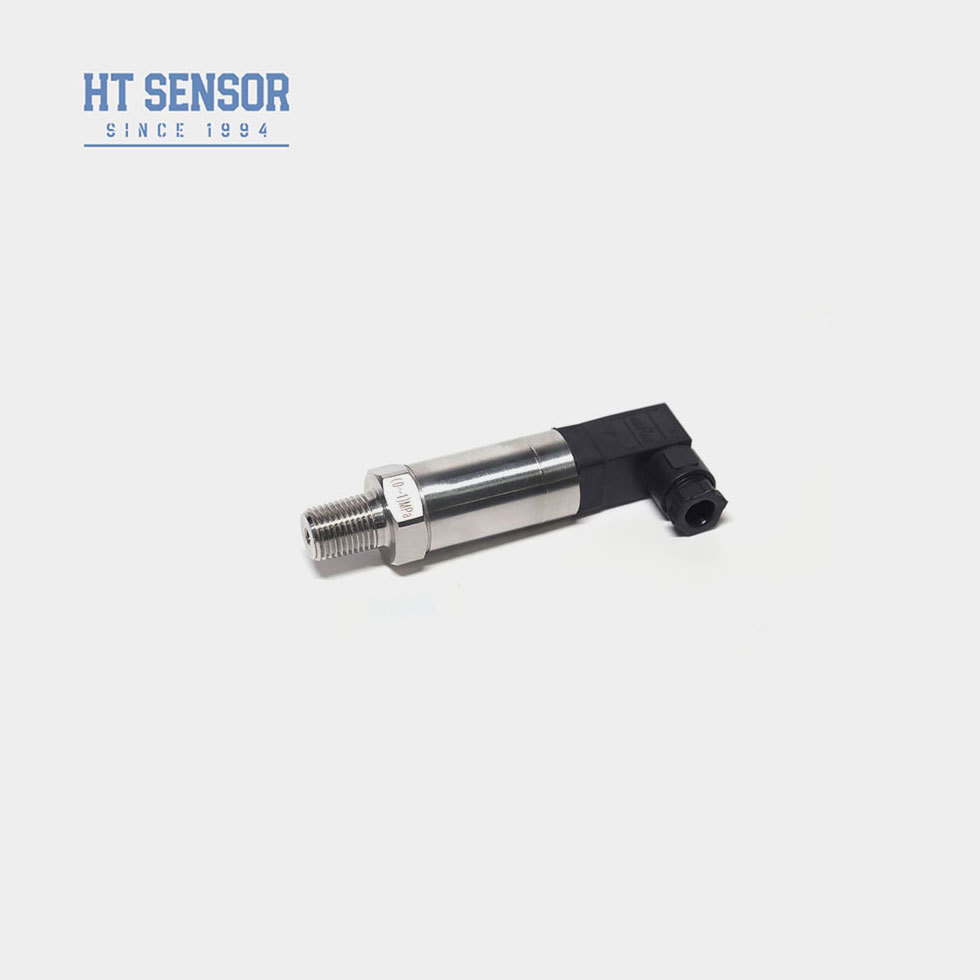

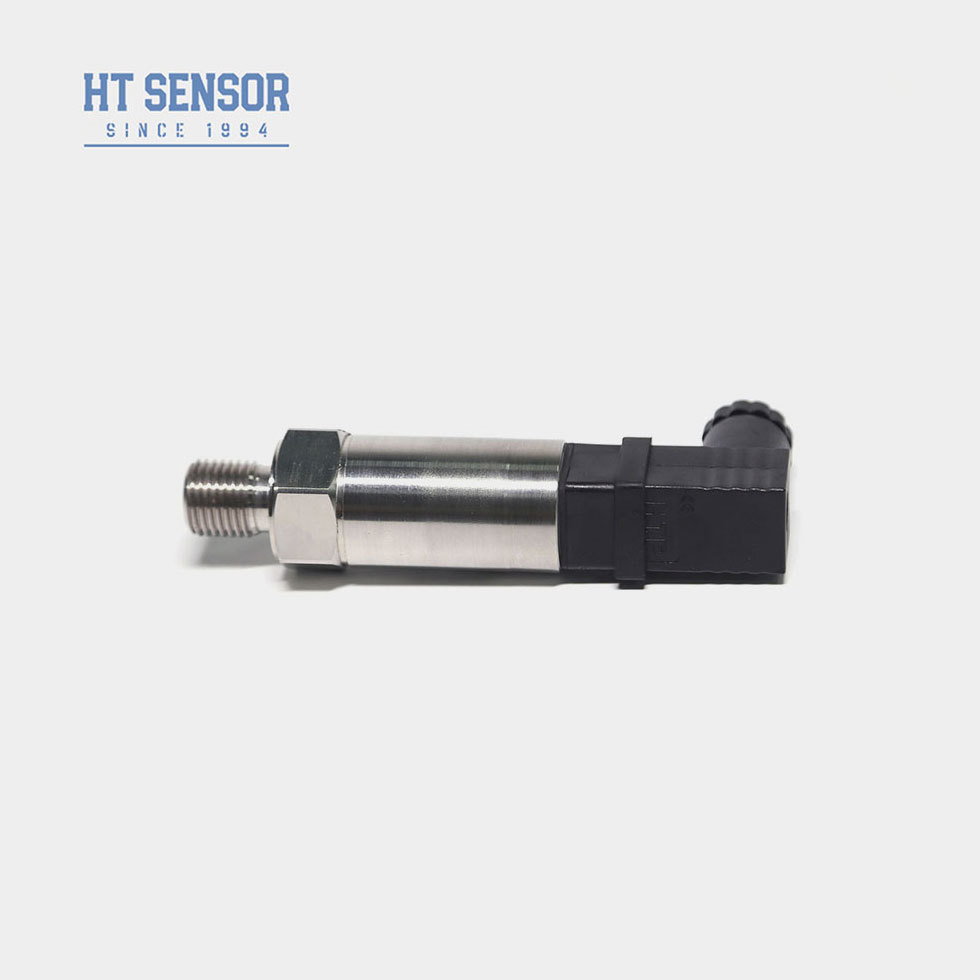

HENGTONG BP157 ステンレス鋼 OEM シリコン圧力センサー
BP157 圧力トランスミッタ
シリコン圧力センサーの紹介:
BP157 シリコン圧力センサー は、HTシリーズのシリコン耐圧性 絶縁膜オイル充填コアを信号測定素子として使用しています。信号 処理回路はステンレス鋼ハウジング内に配置され、 センサー信号を標準出力信号に変換します。この製品は、 コンポーネント、半製品、および完成品の厳格なテストとエージングスクリーニングを受けており、安定した信頼性の高い性能を保証します。
製品の特徴:
1. 広い測定範囲、ステンレス鋼構造、多様な圧力インターフェース形式
2. IP65保護等級ステンレス鋼構造
3. ゼロとフルスケールの調整可能
4. 高精度、オールステンレス鋼構造
アプリケーション:
1. 316Lステンレス鋼を使用した非腐食性ガスおよび液体の圧力測定
2. 海洋および航空産業への応用
3. 石油、化学、冶金、発電、水文などの産業現場プロセスで使用
4. 油圧および空気圧制御システムで使用
|
性能パラメータ:
|
|
| 測定範囲 | 0kPa ~ 10kPa…20MPa |
| 圧力タイプ | ゲージ圧、絶対圧、密閉圧 |
| 過負荷 | ≤ 定格範囲の1.5倍 |
| 精度 @ 25ºC | ±0.25% (Typ.) ±0.5% (Max.) |
| 再現性& ヒステリシス | 0.02%F.S(Typ.) 0.05%F.S(Max.) |
| 長期安定性 | ±0.1%F.S/年(Typ.) ±0.2%F.S/年(Max.) |
| ゼロ点温度ドリフト | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| フルスケール温度ドリフト | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| 周波数応答 | 2.4Khz |
| 温度補償 | 0-70ºC(≤10mpa、カスタマイズ可能) |
| 動作温度 | -20ºC~80ºC |
| 保管温度 | -40ºC~120ºC |
| 振動 | 10g、55Hz ~ 2kHz |
| ハウジング材質 | 304、316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb |
| 保護等級 | IP65 |
| Oリングシール | フッ素ゴム |
| 重量 | ~0.05kg |
| 出力信号 | 電源電圧 | 出力タイプ |
| 4~20mA | 12~30VDC | 2/3/4線式 |
| 0~10/20mA | 3線式 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 注文のヒント: |
1. 測定範囲: 必要な圧力測定範囲、つまり測定する最小および最大圧力値を決定します。選択した拡散型シリコン圧力トランスミッタの測定範囲がアプリケーションの要件を満たしていることを確認してください。
2. 出力信号タイプ: 希望する出力信号タイプ（アナログ信号（4-20mAや0-10Vなど）またはデジタル信号（RS485やModbusなど）を決定します。選択したトランスミッタの出力信号タイプが、制御システムまたはデバイスと互換性があることを確認してください。
3. 精度要件: 必要な圧力測定精度を決定します。アプリケーションによって精度要件が異なる場合があるため、アプリケーションのニーズに合った拡散型シリコン圧力トランスミッタを選択してください。
4. 温度範囲: アプリケーション環境の温度範囲を考慮して、選択したトランスミッタがこの温度範囲で適切に動作することを確認してください。
5. メディア互換性: 測定対象の媒体の特性（液体またはガスなど）を理解し、選択した拡散型シリコン圧力トランスミッタがその媒体と互換性があることを確認してください。
6. 取り付け方法: トランスミッタの取り付け方法（フランジ取り付け、ねじ取り付けなど）を決定します。選択したトランスミッタが設置ニーズに合っていることを確認してください。
| 注文ガイド: | |||||||||
| BP15X | アナログ圧力トランスミッタ | ||||||||
| コード | 概要構造 | ||||||||
| 5 | Packardプラグ | 6 | 密閉型直接出力ケーブル1.5メートル | ||||||
| 7 | ミニHirschmannコネクタ | 8 | ラージHirschmannコネクタ | ||||||
| 測定範囲 | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa またはMPa |
X: 実際の測定範囲を示します | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | その他 | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| コード | 圧力接続 | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | その他(¢50.4フランジ) | ||||||||
| コード | 電気接続 | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | ケーブル密閉型出口1.5メートル | ||||||||
| B4 | その他 | ||||||||
| コード | 圧力タイプ | ||||||||
| G | ゲージ圧 | ||||||||
| A | 絶対圧 | ||||||||
| S | 密閉基準圧力 | ||||||||
FAQ:
1. Q: 圧力センサー送信機の機能は何ですか？
A: 高精度、耐久性、優れた性能。カスタマイズ可能。
2. Q: 特殊な仕様をカスタマイズできますか？
A: はい、当社のエンジニアは特定のニーズに合わせて製品を調整できます。 OEMおよびODMサービスを提供しています
3. Q: 生産能力はどのくらいですか？
A: 当社の製造施設では、毎月最大30,000台の圧力センサー送信機を生産できるため、大規模な注文のニーズに十分に対応できます。ただし、スムーズな生産と納期のスケジュールを確保するために、事前に当社の営業チームにご連絡いただくことをお勧めします。
4. Q: 通常の納期はどのくらいですか？
A: 標準モデルの場合は5〜8営業日。カスタマイズされた製品は異なる場合があります。
5. Q: 製品の価格設定はどのようになっていますか？割引はありますか？
A: 大量注文または長期的なパートナー向けの割引付きの競争力のある価格設定。
6. Q: 製品の保証とアフターサービスは何ですか？
A: 当社の保証期間は出荷後24ヶ月で、アフターサービスは24時間以内にご質問にお答えし、PCネットワークによるリモート指示が常に利用可能です。
