| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | ISO9001 |
| Model Number: | BP156 |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | ウェスタン・ユニオン、L/C、T/T |
| 供給の能力: | 5000個/月 |
| Model NO.: | BP156 | Customized: | Customized |
|---|---|---|---|
| Protection Rating: | IP65 | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Specification: | Silicon pressure sensor | Trademark: | HTsensor |
| Origin: | Baoji, China | HS Code: | 9026209090 |
| Type: | Normal Pressure Transmitter | Structure Type: | Diffused Silicon Pressure Transmitter |
| Pressure range: | 0kpa~10kpa...10MPa | Customization: | Available Customized Request |

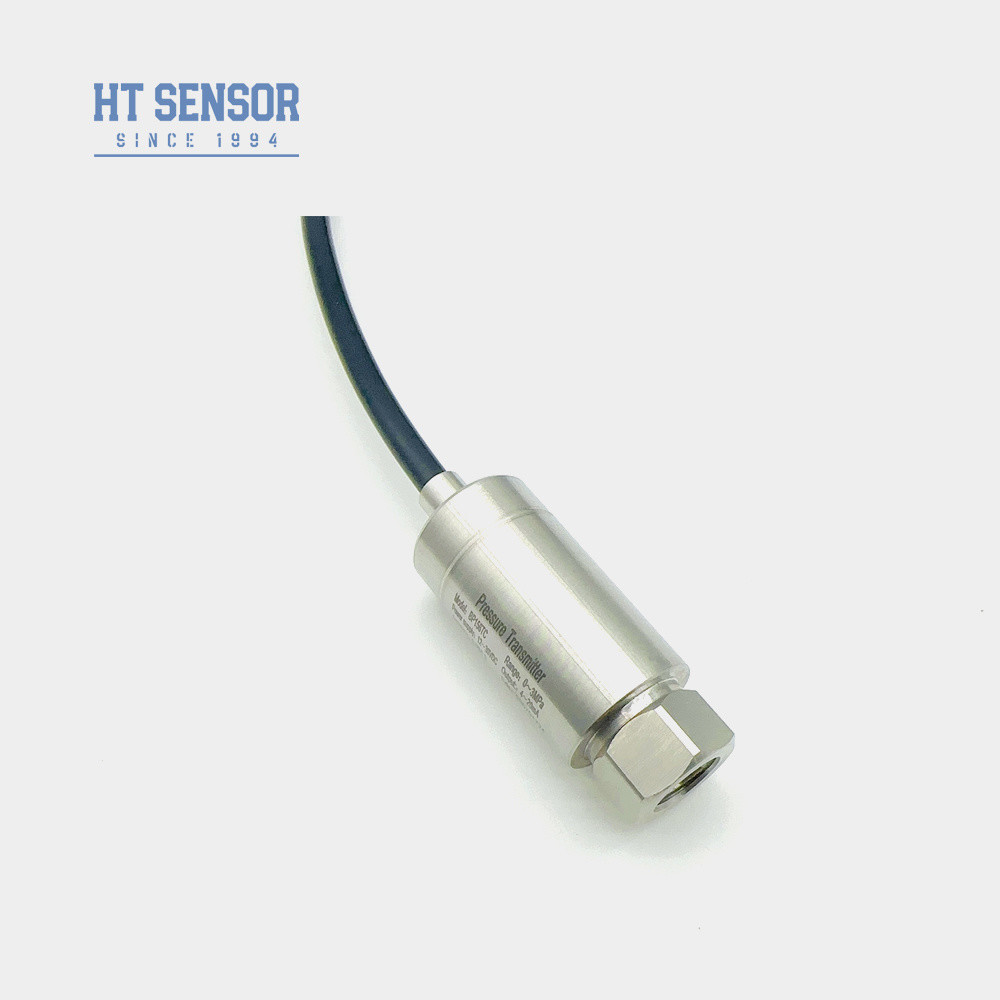

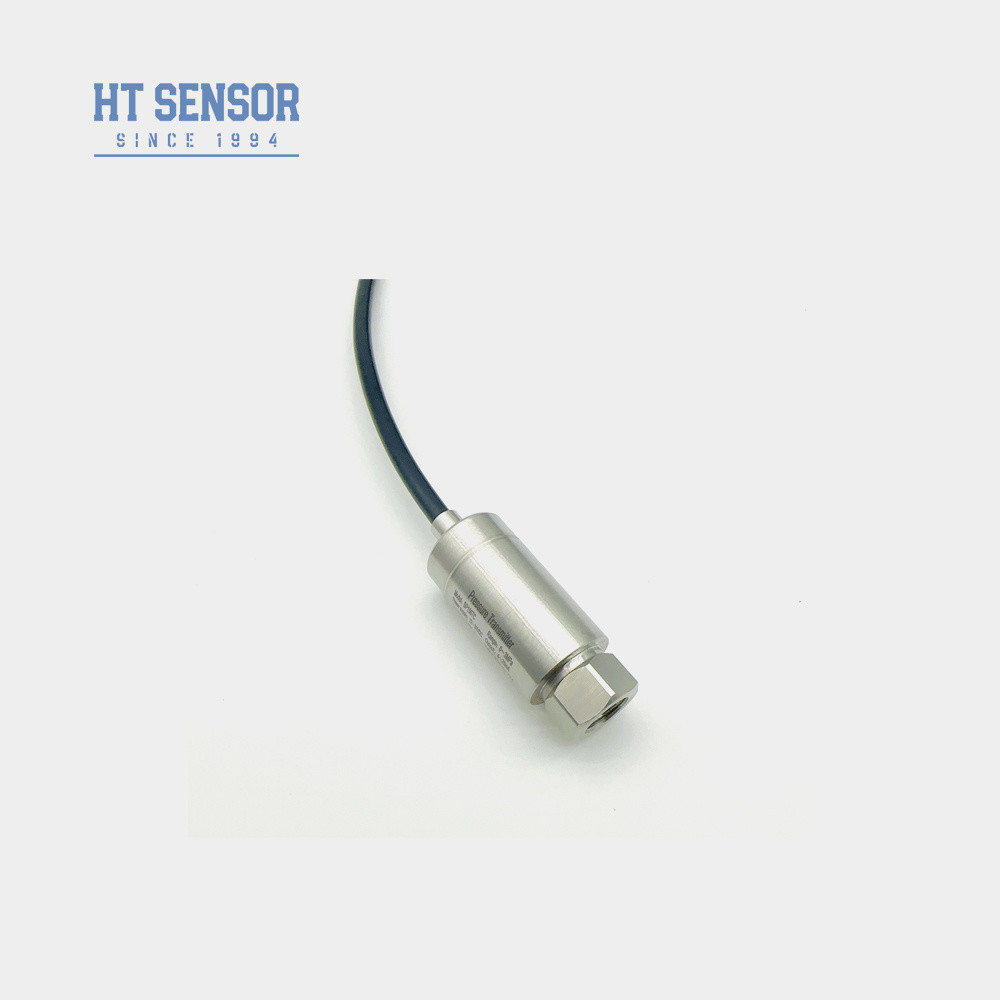

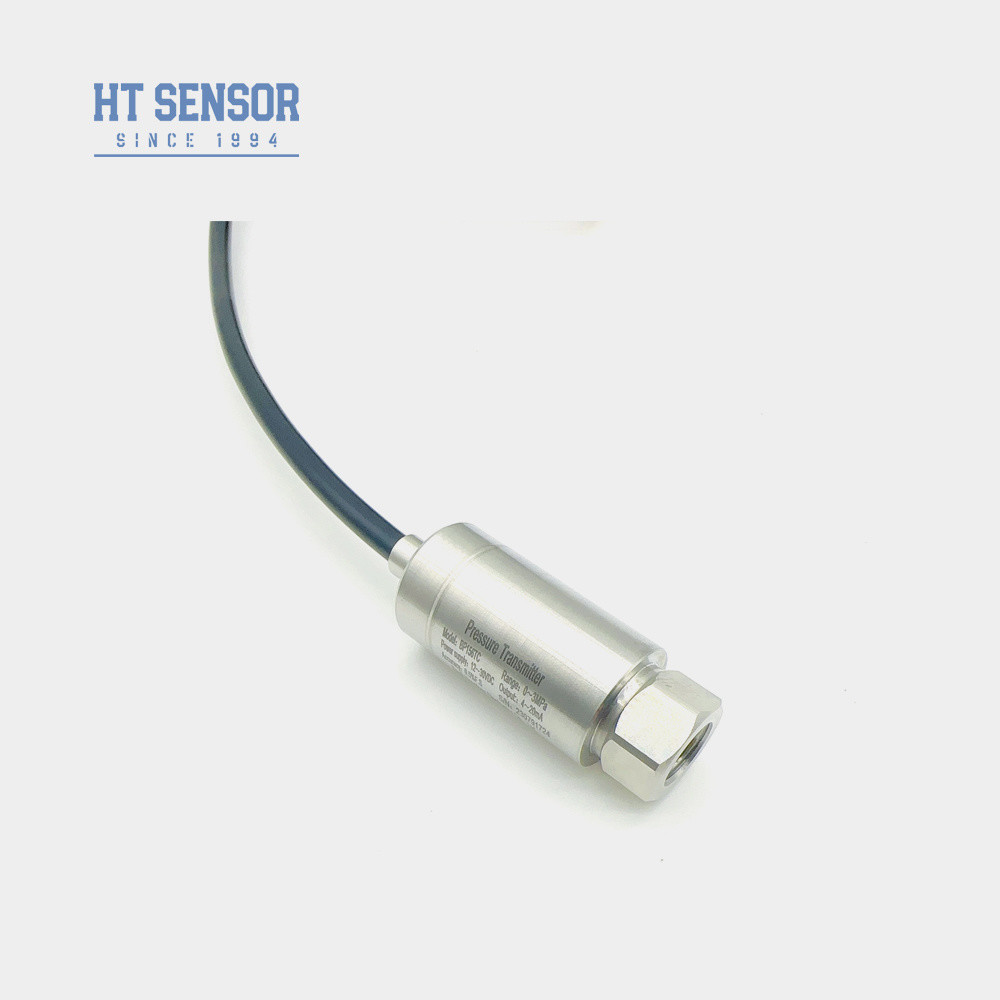

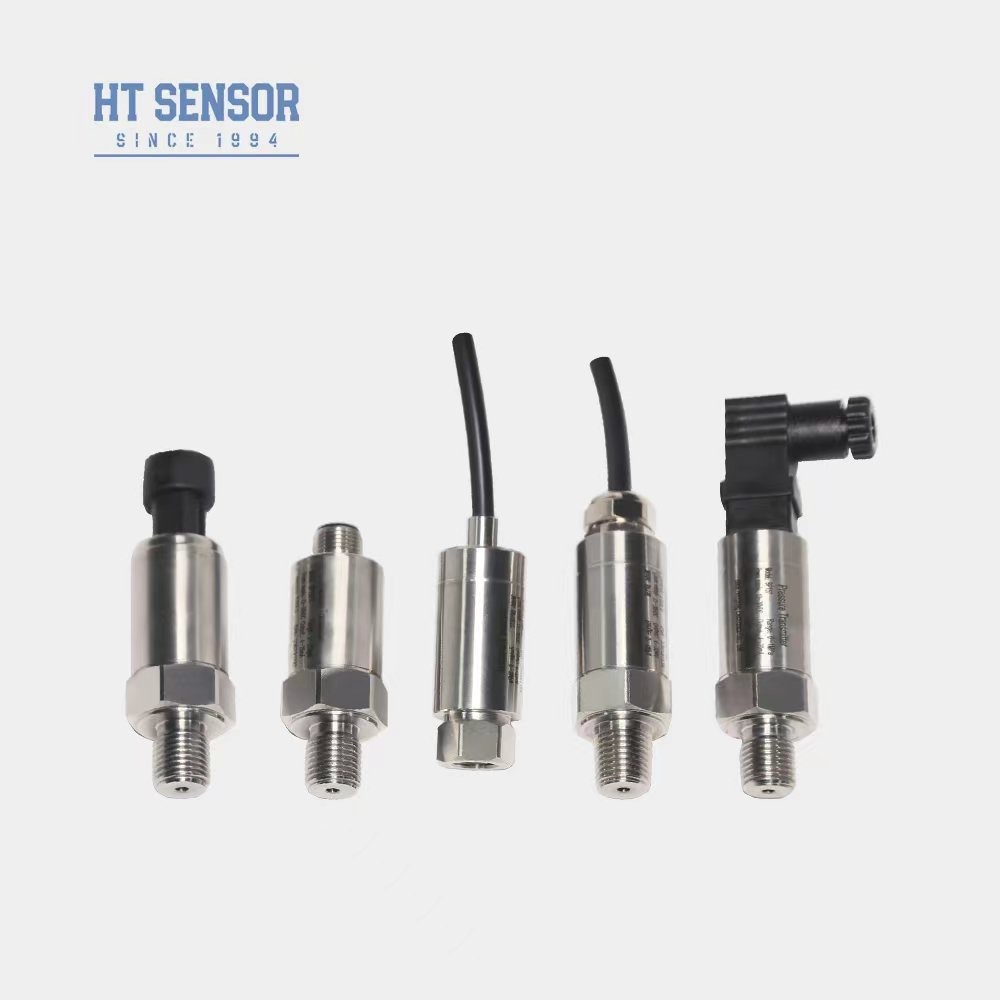

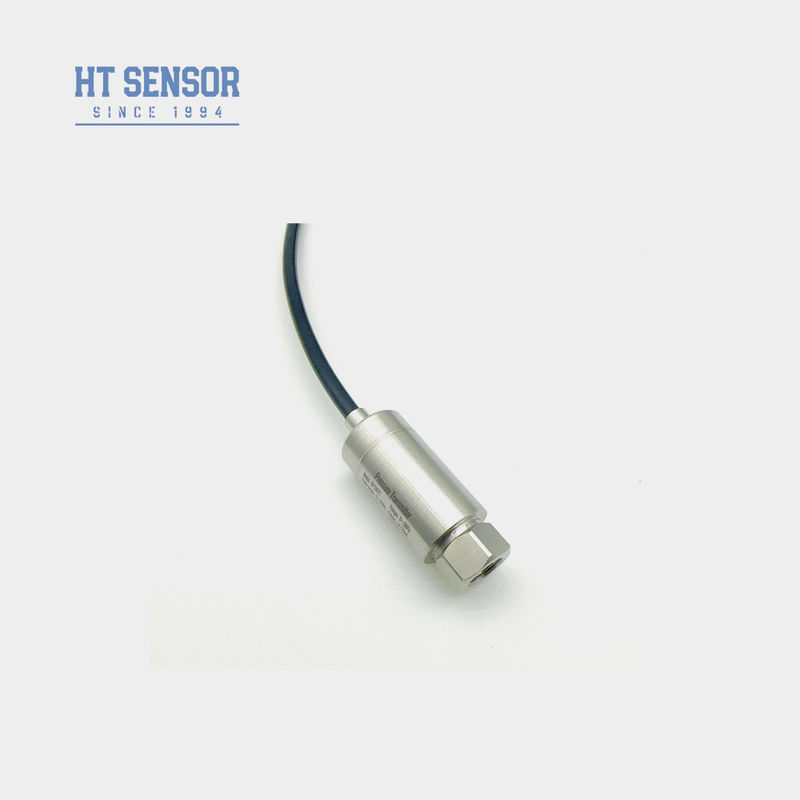

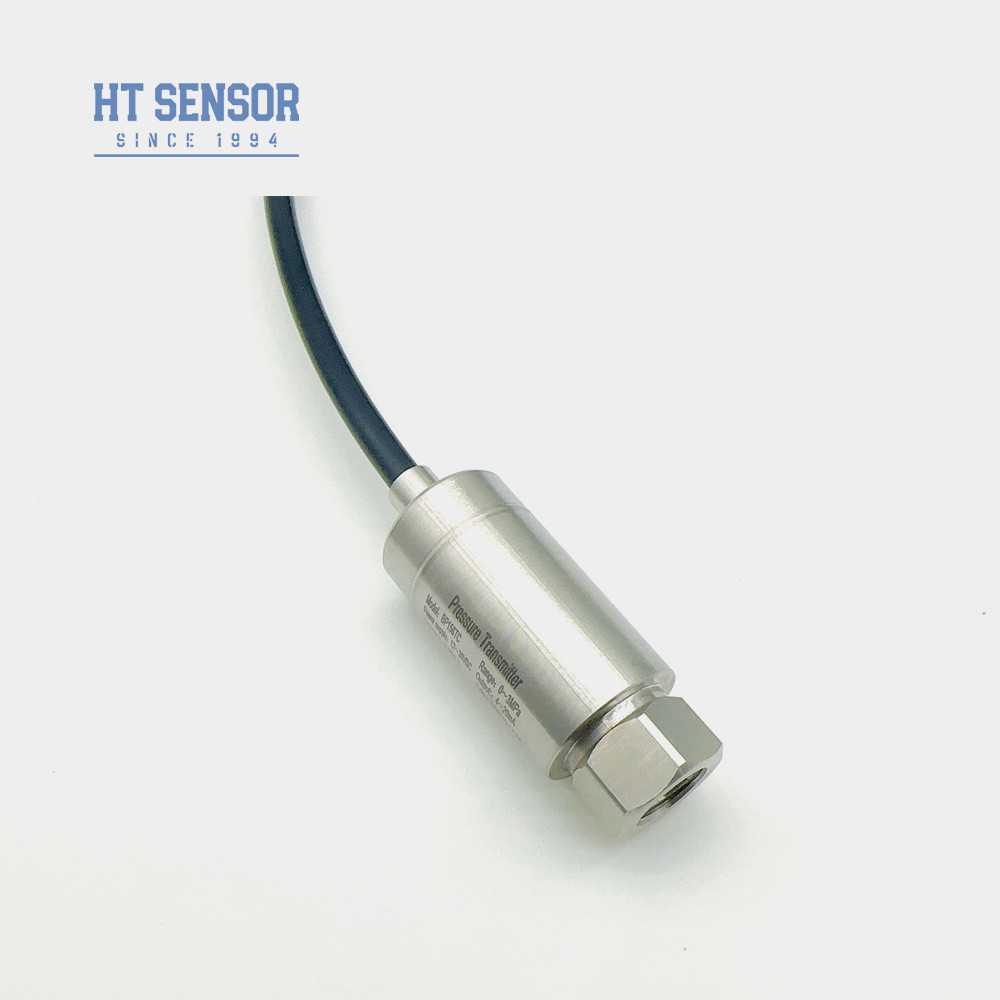

BP156 圧力トランスミッタ
はじめに:
BP156 圧力トランスミッタは、エアコンプレッサーや冷凍用途向けに特別に設計された経済的なソリューションです。最先端の技術を統合し、独自の高性能トランスデューサ回路をコンパクトで堅牢な設計に組み込んでいます。
コンポーネントレベルでの厳格なテストと、半製品と最終製品の両方に対する包括的なエージングスクリーニングプロセスを通じて、高湿度や強い電磁干渉などの過酷な環境下でも、優れた長期安定性と測定精度を保証します。
このコスト最適化されたトランスミッタは、運用上の耐久性が重要な、スペースに制約のある産業用設置において、信頼性の高いパフォーマンスを提供します。
製品の特徴:
| 性能パラメータ: | |
| 測定範囲 | 0kPa ～ 10kPa…5MPa |
| 圧力タイプ | ゲージ圧、絶対圧、密閉圧 |
| 過負荷 | ≤ 定格範囲の 1.5 倍 |
| 精度 @ 25ºC | ±0.25% (標準) ±0.5% (最大) |
| 再現性 & ヒステリシス | 0.02%F.S(Typ.) 0.05%F.S(Max.) |
| 長期安定性 | ±0.1%F.S/年(Typ.) ±0.2%F.S/年(Max.) |
| ゼロ点温度ドリフト | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| フルスケール温度ドリフト | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| 周波数応答 | 2.4Khz |
| 補償温度 | 0-70ºC(≤10mpa、カスタマイズ可能) |
| 動作温度 | -20ºC～80ºC |
| 保管温度 | -40ºC～120ºC |
| 振動 | 10g、55Hz ～ 2kHz |
| ハウジング材質 | 304、316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 保護等級 | IP65 |
| Oリングシール | フッ素ゴム |
| 重量 | ~0.25kg |
| 出力信号 | 電源電圧 | 出力タイプ |
| 4～20mA | 12～30VDC | 2/3/4 線 |
| 0～10/20mA | 3 線 |
|
| 0/1～5V | ||
| 0/1～10V | ||
| 0.5～4.5V | 5VDC |

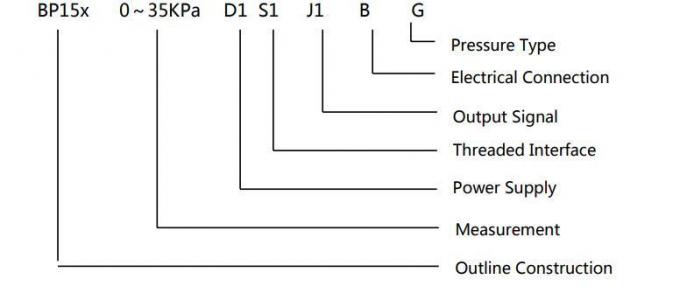

| 選択例 |
| 注文のヒント |
| 注文ガイド | |||||||||
| BP15X | アナログ圧力トランスミッタ | ||||||||

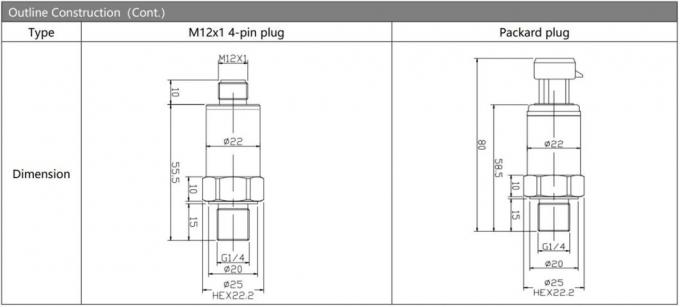

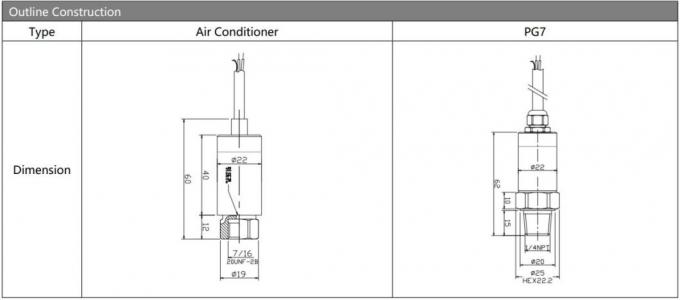

| コード | 概要構造 | ||||||||
| 5 | Packard プラグ | 6 | 密閉型直接出力ケーブル 1.5 メートル | ||||||
| 7 | ミニ Hirschmann コネクタ | 8 | ラージ Hirschmann コネクタ | ||||||
| 測定範囲 | 0kPa ～ 10kPa…5MPa | ||||||||
| (0-X)Kpa または MPa |
X: 実際の測定範囲を示します | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | その他 | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4～20mADC | S5 | 0～20mADC | ||||||
| S2 | 1～5VDC | S6 | 0～10VDC | ||||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | ||||||
| S4 | 0～10mADC | ||||||||

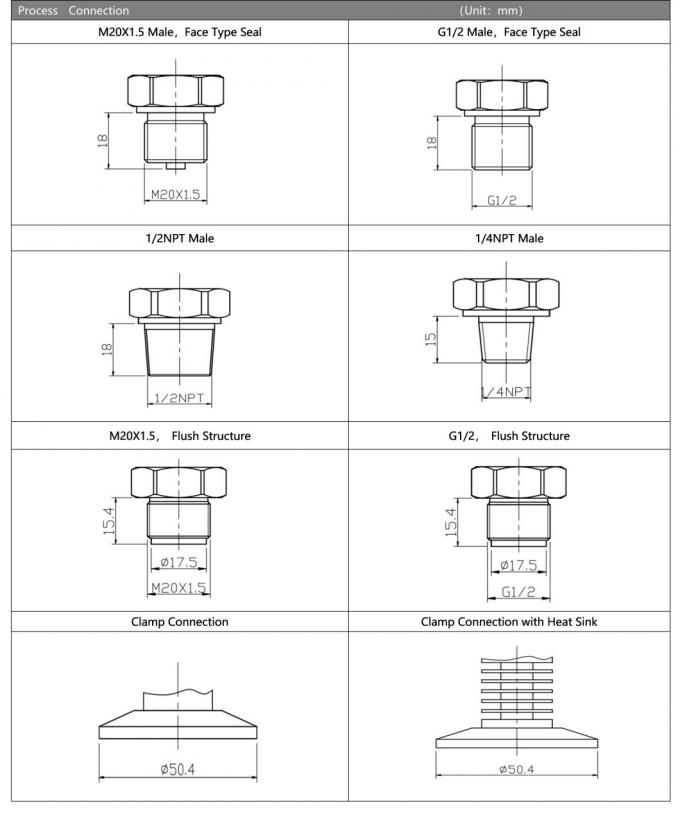

| コード | 圧力接続 | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | その他(¢50.4 フランジ) | ||||||||

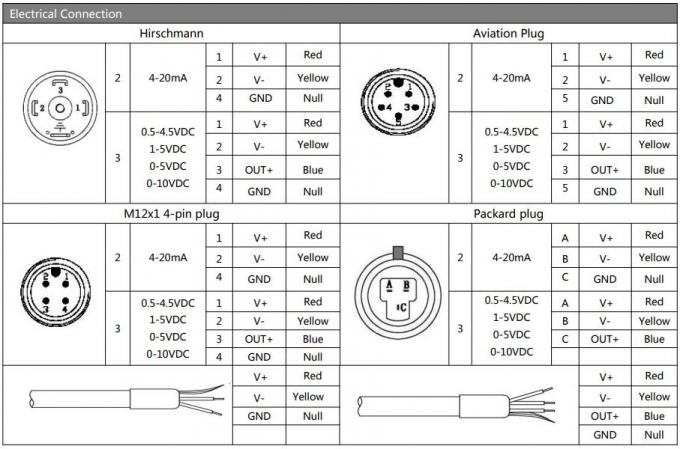

| コード | 電気接続 | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | ケーブル密閉出口 1.5 メートル | ||||||||
| B4 | その他 | ||||||||
| コード | 圧力タイプ | ||||||||
| G | ゲージ圧 | ||||||||
| A | 絶対圧 | ||||||||
| S | 密閉基準圧力 | ||||||||
よくある質問:
1. Q: 圧力センサー送信機の機能は何ですか？
A: 高精度、耐久性、優れた性能。カスタマイズ可能。
2. Q: 特別な仕様をカスタマイズできますか？
A: はい、当社のエンジニアは特定のニーズに合わせて製品を調整できます。 OEM および ODM サービスを提供しています。
3. Q: 生産能力はどのくらいですか？
A: 当社の製造施設は、毎月最大 30,000 個の圧力センサー送信機を生産できるため、大規模な注文のニーズに十分に対応できます。ただし、スムーズな生産と納期のスケジュールを確保するために、事前に当社の営業チームにご連絡いただくことをお勧めします。
4. Q: 典型的な納期は？
A: 標準モデルの場合は 5～8 営業日。カスタマイズされた製品は異なる場合があります。
5. Q: 製品の価格設定はどのようになっていますか？割引はありますか？
A: 大量注文または長期パートナー向けの割引付きの競争力のある価格設定。
6. Q: 製品の保証は何ですか？アフターサービスは？
A: 当社の保証期間は出荷後 24 か月で、アフターサービスは 24 時間以内にご質問にお答えします。PC ネットワークによるリモート指示は常に利用可能です。
