| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | CE,RoHs,ISO9001 |
| モデル番号: | BP156 |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | ウェスタン・ユニオン、L/C、T/T |
| 供給の能力: | 5000PCS/月 |
| モデルNO: | BP156 | 補償時間: | 0-70程度 |
|---|---|---|---|
| ハウジング素材: | 304S.S | 圧力の種類: | 測定圧,絶対圧,密封圧 |
| 仕様: | シリコン圧力センサー | 商標: | HTセンサ |
| タイプ: | 正常圧力トランスミッターセンサー | 測定中間: | ガス |
| 精度度: | 0.5g | 圧力範囲: | 0kpa~10kpa...20MPa |
| IP 評価: | IP65 | カスタマイズ: | 利用可能 カスタマイズされた要求 |

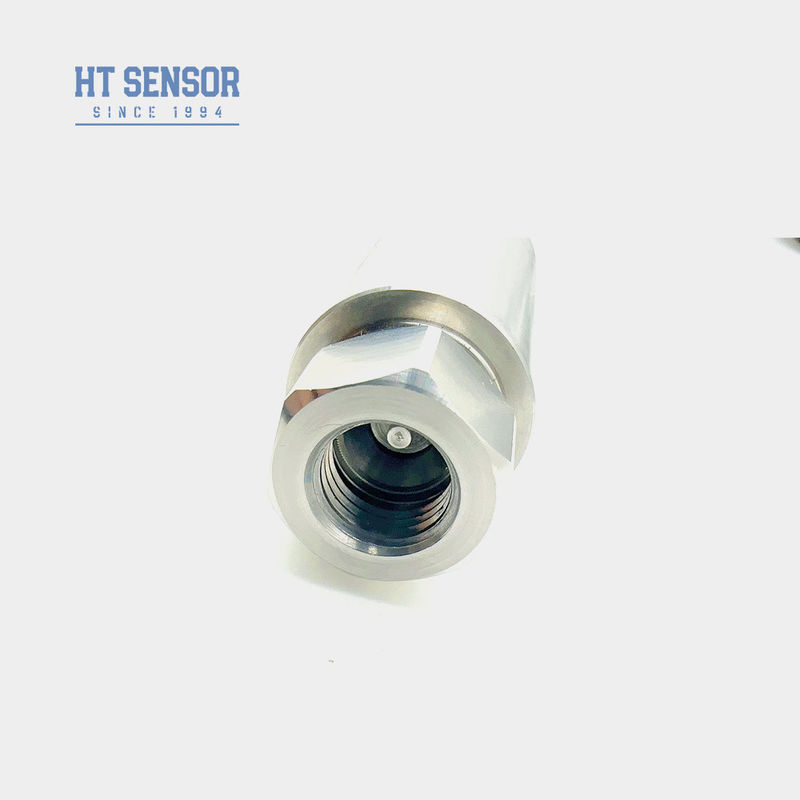

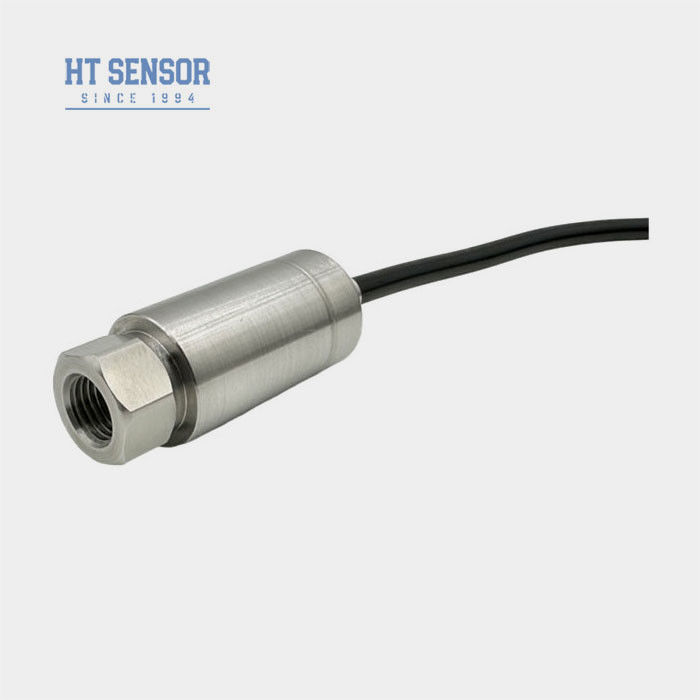

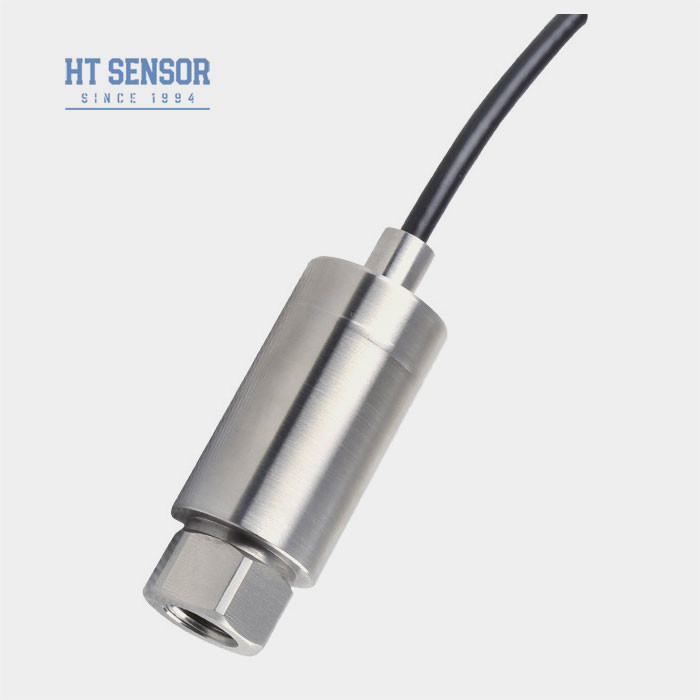

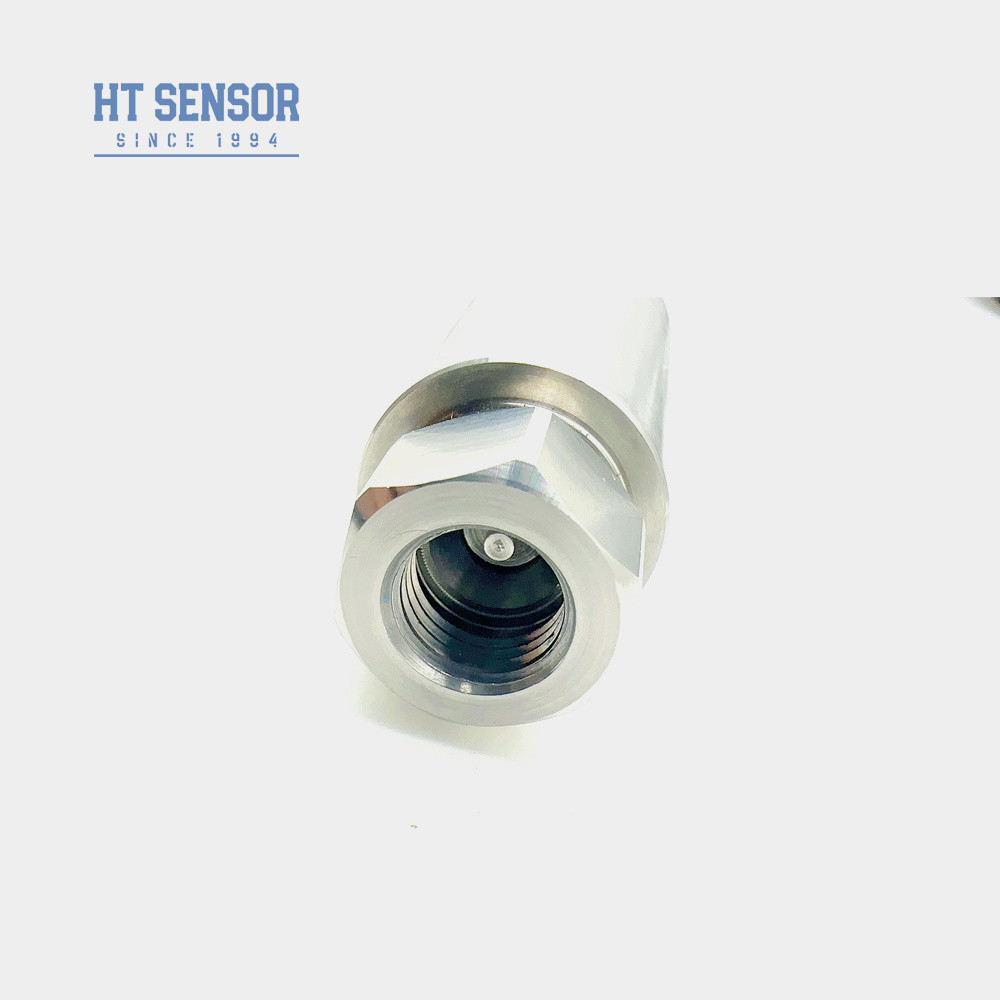

BP156 圧力トランスミッター
小型の圧力伝達センサーの導入:
BP156小型の圧力伝達センサー費用対効果の高い製品で 特別に開発されています最先端の冷却装置を搭載しています.高性能トランスミッター回路を搭載しているこのトランスミッターは,サイズが小さく,湿度が強く,抗電磁性も優れています厳格なテストと老化を受けています.部品,半成品,完成品の選択,安定した信頼性の高い性能
製品の特徴小型の圧力伝達センサー:
1広範囲の測定範囲,ステンレス鋼構造,多様な圧力インターフェース形.
2コンパクトで軽量なデザインです
申請小型の圧力伝達センサー:
1316Lステンレス鋼で腐食性のないガスと液体の圧力測定.
2海洋産業や航空産業に適用される.
3液体および気力制御システムで使用されます.
| 性能パラメータ小型の圧力伝達センサー: | |
| 測定範囲 | 0kPa ~ 10kPa...20MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02%F.S. (タイプ) 0.05%F.S. (最大) |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.15kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 選択した例 |
| 注文のヒント |
1製品を選択する際には,試験対象製品の接触部分と互換性のある介質を確認してください.
2. 注文する際には,爆発防止製品にはデジタルディスプレイが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載した送信機を注文する場合,送信機の電源は20VDC未満であるべきではありません.
4製品の信頼性の高い動作を保証するために,現場での雷保護装置の設置は,製品と電源を信頼性の高い接地.
5フッ素ゴムOリングの指定動作温度範囲は -20°C~250°Cです.製品の動作温度が -20°C未満の場合,EPDMO型シールリングを選択してください.
6標準の長さは1.5mケーブルで,3種類の材料から選択できます.特別な指示がない場合は,ポリエチレンケーブル材料を使用できます.異なるケーブル材料が必要な場合は注文書に記載してください
7. 強い振動,瞬時にワロップ,強い電磁気または無線周波数干渉やその他の特殊な要件の場合,私たちの会社を知って,注文に表示してください.
| 注文ガイド | |||||||||
| BP15X | アナログ圧力トランスミッター | ||||||||

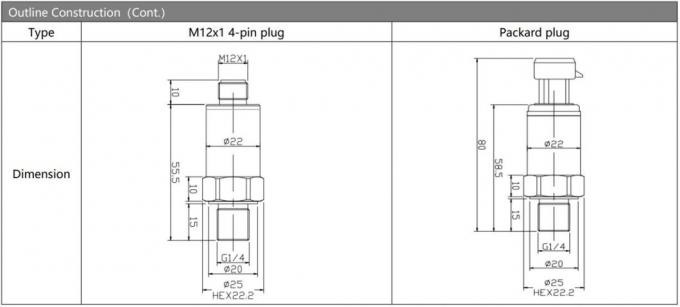

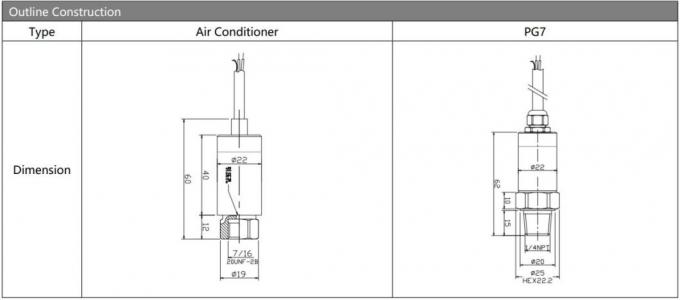

| コード | 図面 建設 | ||||||||
| 5 | パッカードプラグ | 6 | 密封された直接出力ケーブル 1.5m | ||||||
| 7 | ミニヒルシュマン接続器 | 8 | 大型ヒルシュマン接続器 | ||||||
| 測定範囲 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa またはMPa |
X: オーケー 実際の測定範囲を表示する | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | ほか | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| コード | 圧力接続 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 他の物 (※50,4 フレンズ) | ||||||||
| コード | 電気接続 | ||||||||
| B1 | ヒルシュマン | ||||||||
| B2 | PG7 | ||||||||
| B3 | ケーブル 密閉 出口 1.5m | ||||||||
| B4 | ほか | ||||||||
| コード | 圧力の種類 | ||||||||
| G | 計測圧 | ||||||||
| A について | 絶対 的 圧力 | ||||||||
| S | 密封された基準圧 | ||||||||
FAQ:
1Q: 圧力センサーの特性は?
A: 高精度,耐久性,優れた性能.カスタマイズ可能.
2Q:私は特別な仕様をカスタマイズできますか?
A: はい,私たちのエンジニアは,特定のニーズを満たすために製品を調整することができます. 私たちはOEMとODMサービスを提供します.
3Q: 何が?品質保証?
A: 当社の製品には,原発の購入者への出荷日から12〜18ヶ月間の保証期間があります. ヘントンは欠陥のある製品を無料で交換または修理します.この保証は,変更されたすべてのユニットには適用されません.虐待され 無視された
4Q: 典型的な配達期間は?
A: 標準モデルでは5~8日です.カスタマイズされた製品は異なります.
5Q: 商品の価格はどうですか? 割引はありますか?
A: 大量注文や長期パートナーに割引の付いた競争価格
6Q: あなたの製品の保証は何ですか? そして販売後サービス?
A: 私たちの保証時間は出荷後24ヶ月です,そして私たちの販売後 24hrsであなたの質問に答えるでしょう,PCネットワークによるリモート指示はいつも利用できる
