| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | ISO9001 |
| モデル番号: | BP156 |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | ウェスタン・ユニオン、L/C、T/T |
| 供給の能力: | 5000PCS/月 |
| モデルNO: | BP156 | ハウジング素材: | ステンレス鋼 |
|---|---|---|---|
| 商標: | HTセンサ | 原産地: | 中国 |
| 構造型: | 分散型シリコン圧力トランスミッターセンサー | 精度度: | 0.5%F.S. |
| 圧力範囲: | 0kpa~10kpa...20MPa | IP 評価: | IP65 |
| カスタマイズ: | OEMとODM | パワー: | 5VDC / 24VDC |
| ハイライト: | 4-20mA pressure transmitter sensor,high stable pressure sensor for liquids,OEM pressure transmitter for gas measurement |
||

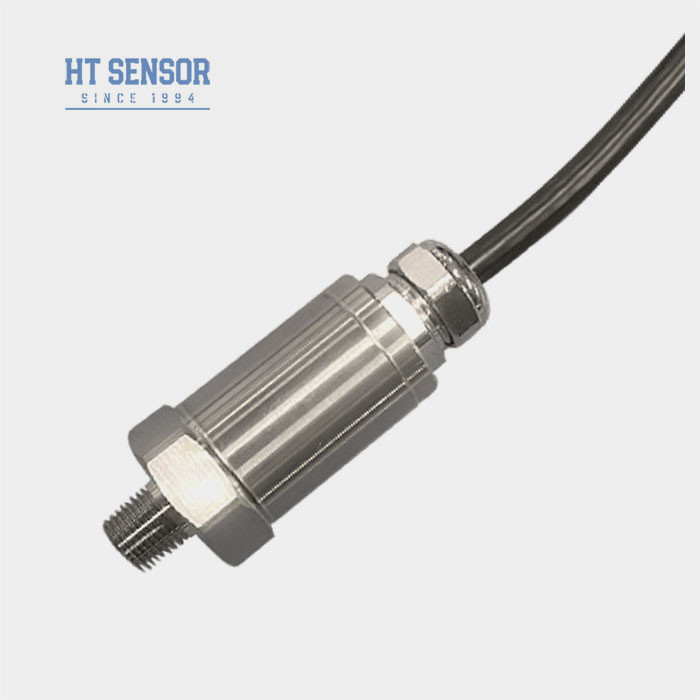

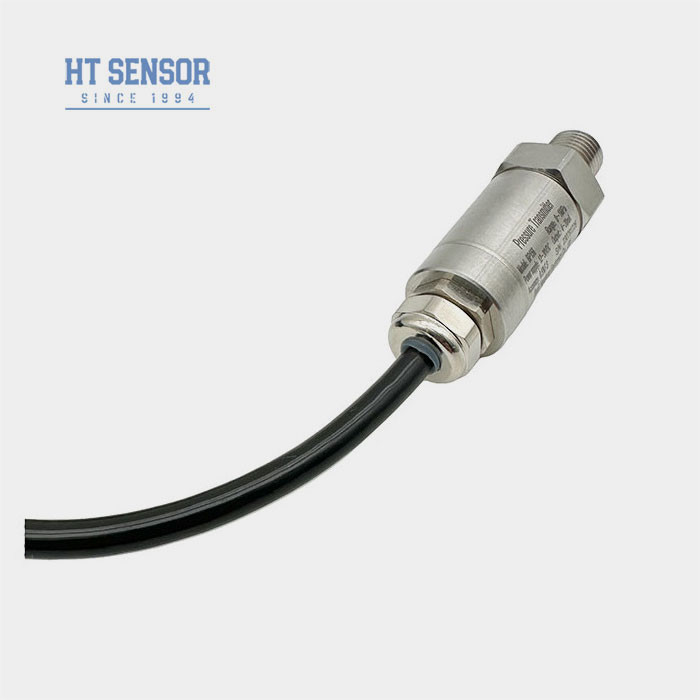

BP156 圧力トランスミッター
圧力伝達センサーの導入:
BP156圧力トランスミッターセンサーは,HTシリーズシリコン耐圧隔離膜の油で満たされたコアを信号測定要素として利用する.シグナル処理回路は,ステンレス鋼のハウジングの中に位置しています標準出力信号に変換します. 製品には厳格なテストと部品,半成品,安定した信頼性の高い性能を保証するために.
製品の特徴圧力伝達センサー:
1広範囲の測定範囲,ステンレス鋼構造,多様な圧力インターフェース形
2ステンレス鋼構造 IP65 保護基準
3.高精度,全ステンレス鋼構造
申請圧力伝達センサー:
1316Lステンレス鋼で不腐食性ガスと液体の圧力測定
2海洋産業や航空産業で使用される
3石油,化学,メタルルギー,発電,水文などの工業現場プロセスで使用
4液体および気力制御システムで使用される
| 性能パラメータ圧力伝達センサー: | |
| 測定範囲 | 0kPa ~ 10kPa...20MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02%F.S. (タイプ) 0.05%F.S. (最大) |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.05kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 選択した例 |
| 注文のヒント |
1製品を選択する際には,試験基質が製品の接触部位と互換性があることを確認してください.
2. 注文する際には,爆発防止製品にはデジタルディスプレイが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載した送信機を注文する場合,送信機の電源は20VDC未満であるべきではありません.
4製品の信頼性の高い動作を確保するために,ユーザは現場に雷保護装置を設置し,製品と電源が信頼性のある接地状態にあることを確認することが推奨されます..
5フッ素ゴムOリングは - 20 °C~250 °Cの温度範囲で動作する.製品の動作温度が - 20 °C未満の場合,EPDMO型シールリングを選択する必要があります.
6既定のケーブル長さは1.5mで,3種類の材料から選択できます.指定されていない場合は,ポリエチレンケーブル材料を使用できます.異なるケーブル材料が必要な場合は,順序に記載してください.7強い振動,瞬間的な衝撃,強い電磁気または無線周波数干渉などの特別な要件の場合,私たちに通知し,注文に記載してください.

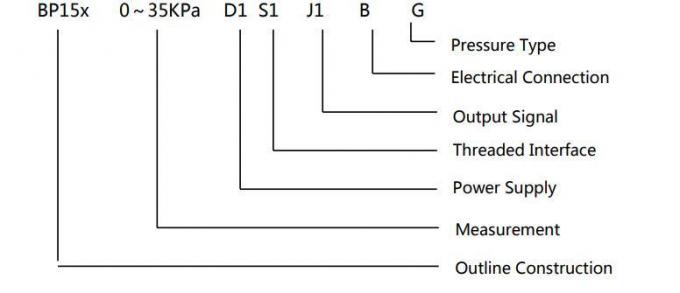

| 注文ガイド | |||||||||
| BP15X | アナログ圧力トランスミッター | ||||||||

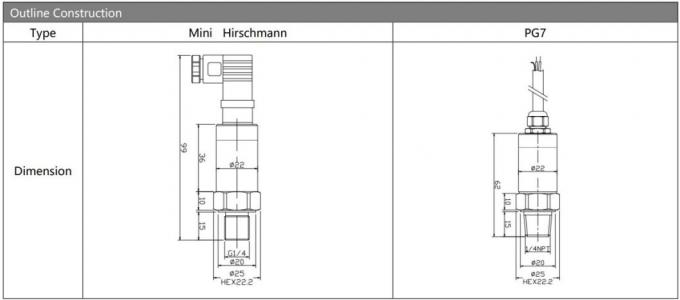

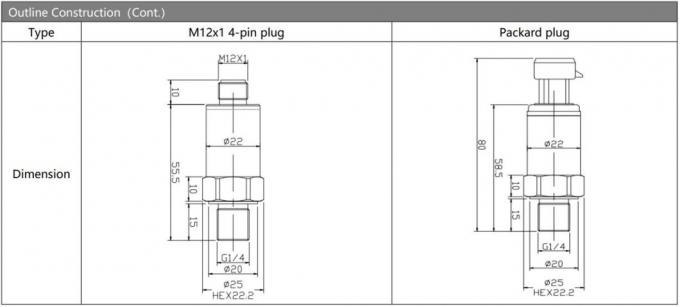

| コード | 図面 建設 | ||||||||
| 5 | パッカードプラグ | 6 | 密封された直接出力ケーブル 1.5m | ||||||
| 7 | ミニヒルシュマン接続器 | 8 | 大型ヒルシュマン接続器 | ||||||
| 測定範囲 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa またはMPa |
X: オーケー 実際の測定範囲を表示する | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | ほか | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

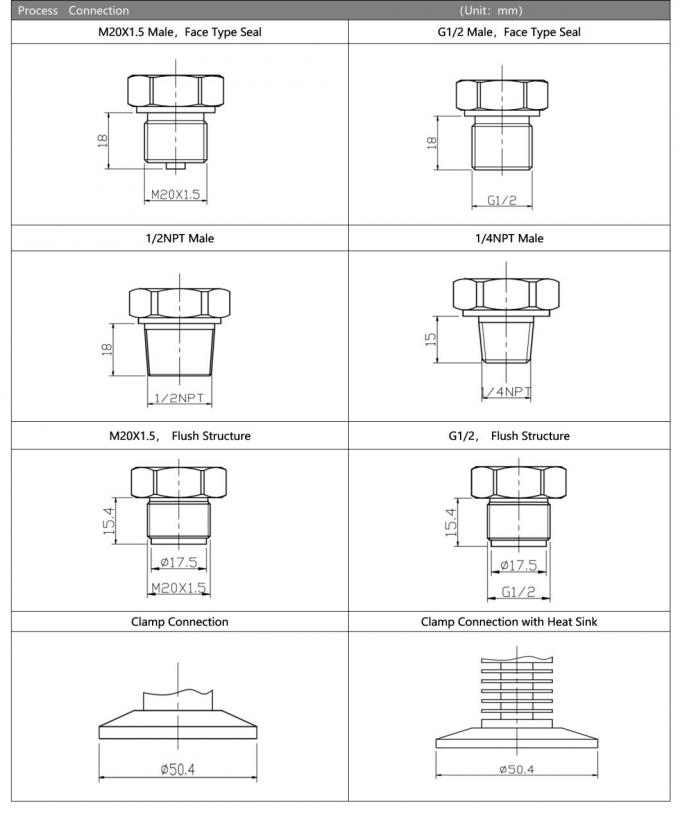

| コード | 圧力接続 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 他の物 (※50,4 フレンズ) | ||||||||

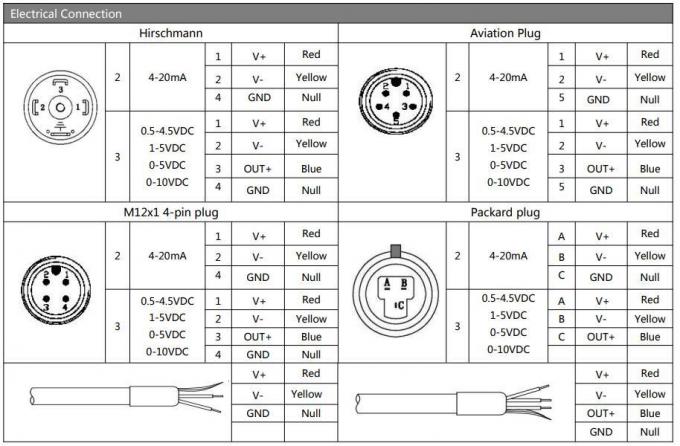

| コード | 電気接続 | ||||||||
| B1 | ヒルシュマン | ||||||||
| B2 | PG7 | ||||||||
| B3 | ケーブル 密閉 出口 1.5m | ||||||||
| B4 | ほか | ||||||||
| コード | 圧力の種類 | ||||||||
| G | 計測圧 | ||||||||
| A について | 絶対 的 圧力 | ||||||||
| S | 密封された基準圧 | ||||||||
A: 私たちは,2004年以来,高精度,長期安定性,コスト効率の良い圧力/レベル/温度測定器の生産にコミットしたメーカーです.
A: 私たちの工場はISO 9001-2015で認証されています. すべての製品は出荷前に温度補償と48時間の老化テストで完了しています.
A: 人為的でないダメージの場合,出荷日から12~18ヶ月
A: 小規模な注文はDHL,Fedex,TNT,UPSで配達されます.配達時間は4〜5営業日です.
大規模な注文は海路で出荷することを推奨します.
