| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | ISO9001 |
| モデル番号: | BP93420-IB |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | ウェスタン・ユニオン、L/C、T/T |
| 供給の能力: | 5000個/月 |
| 型番: | BP93420-IB | カスタマイズされた: | カスタマイズされた |
|---|---|---|---|
| 保護等級: | IP65 | 長期 安定性: | +-0.2%F.S/年 (タイプ) |
| ハウジング材質: | 304S.S 316L | 圧力タイプ: | 測定圧,絶対圧,密封圧 |
| 商標: | HTセンサ | 起源: | 中国 |
| 構造タイプ: | 分散型シリコン圧力トランスミッター | 測定媒体: | 液体 |
| 精度グレード: | 0.5g | 圧力範囲: | 0kpa~10kpa...100MPa |

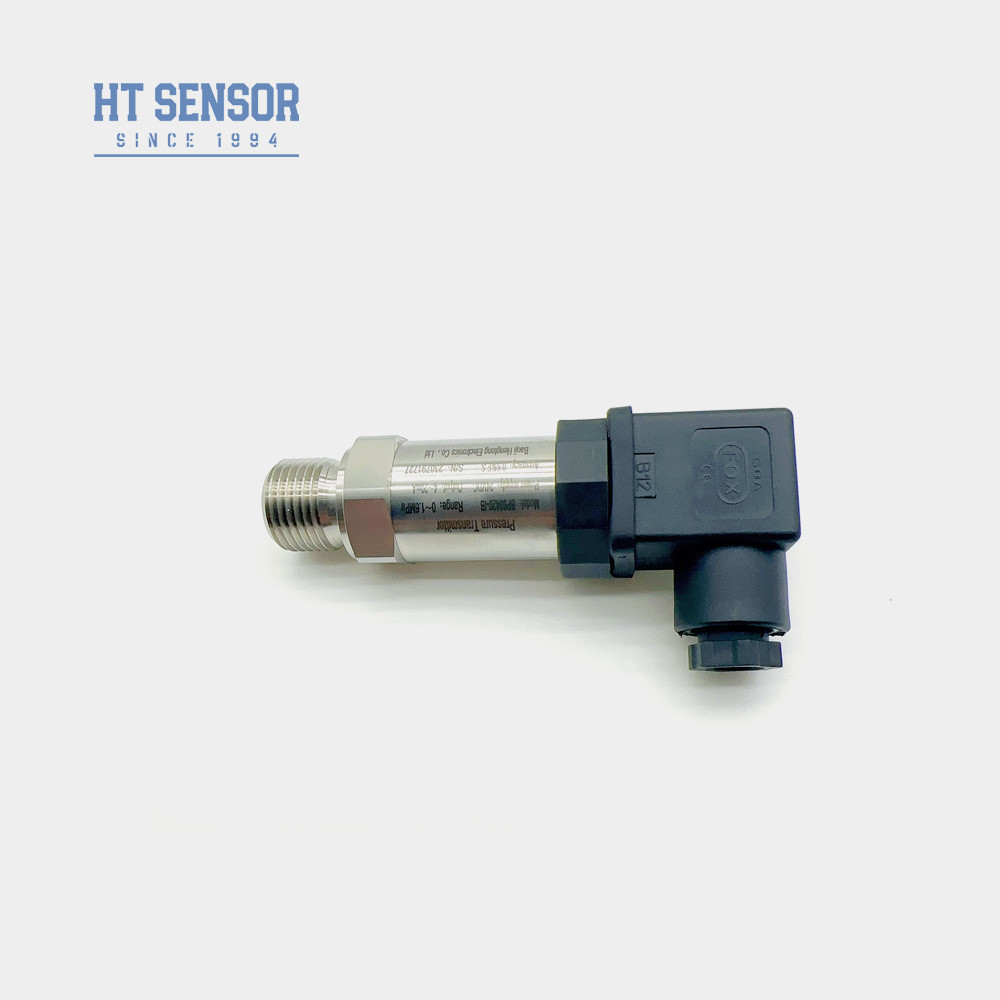

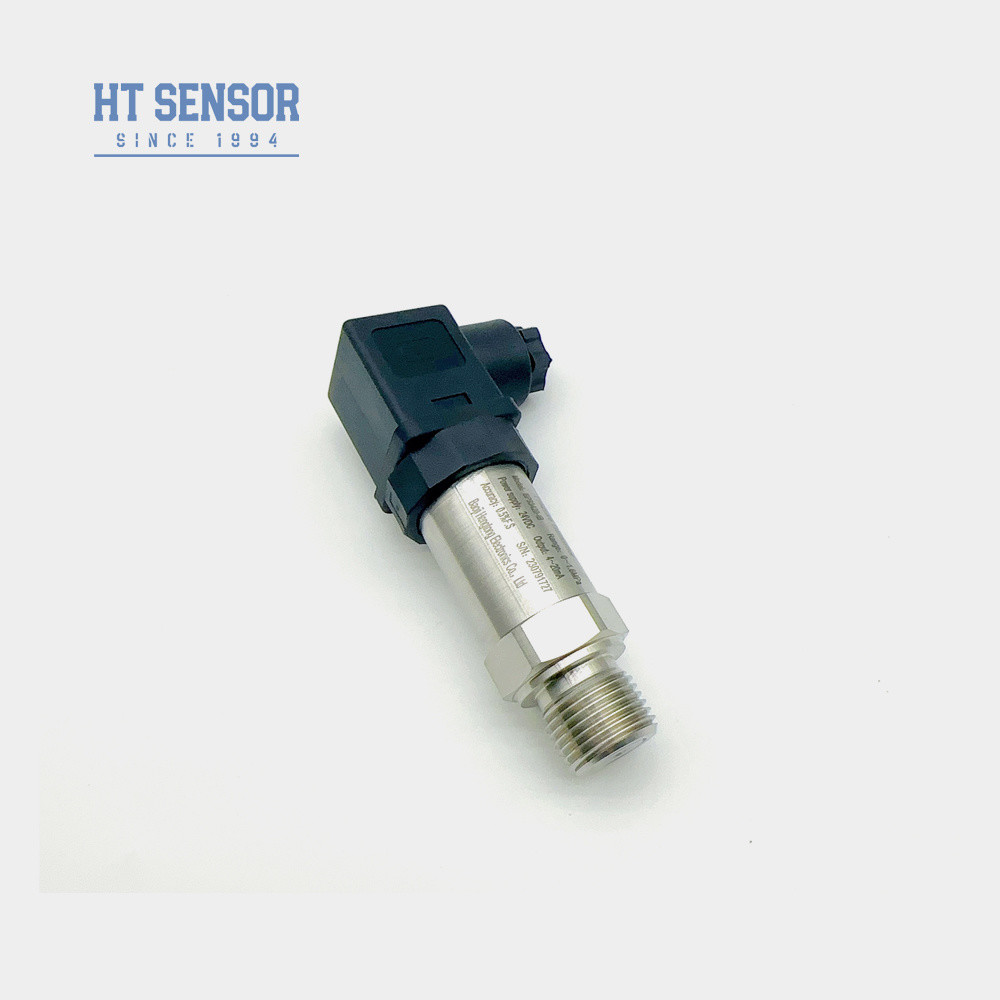

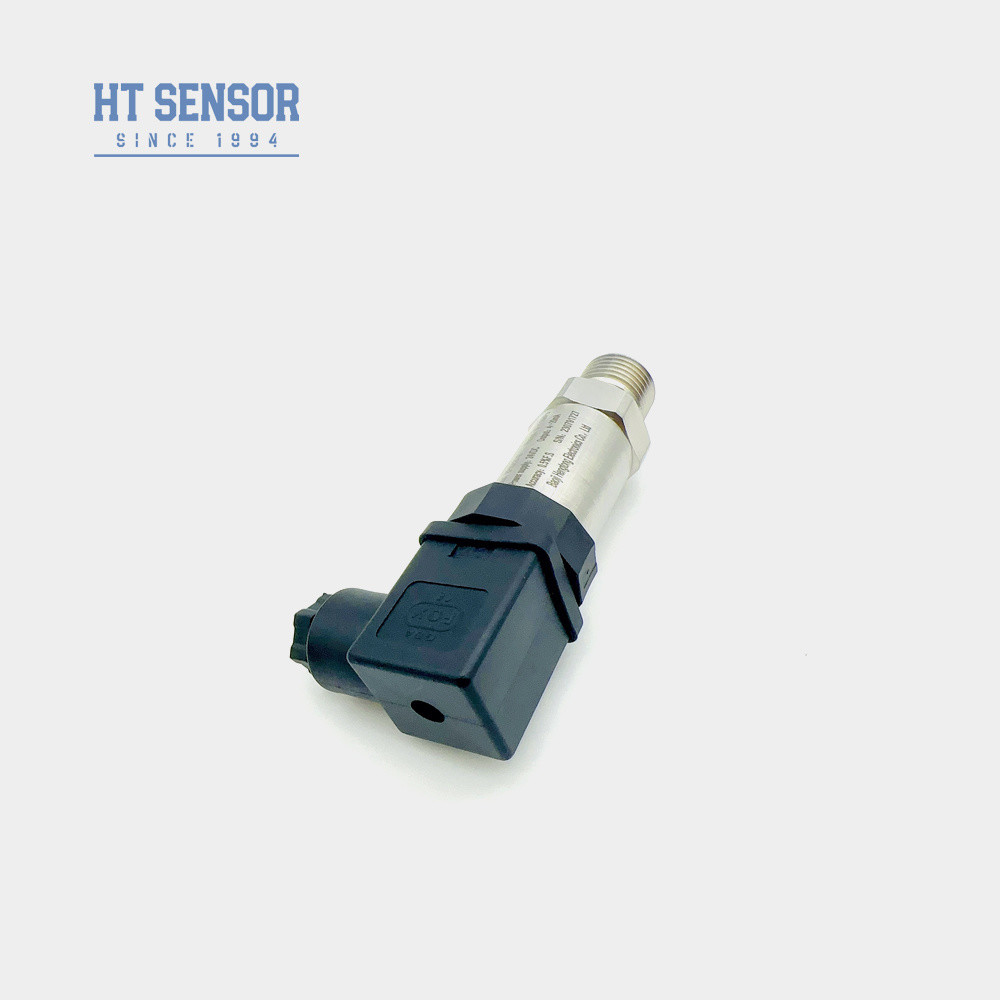

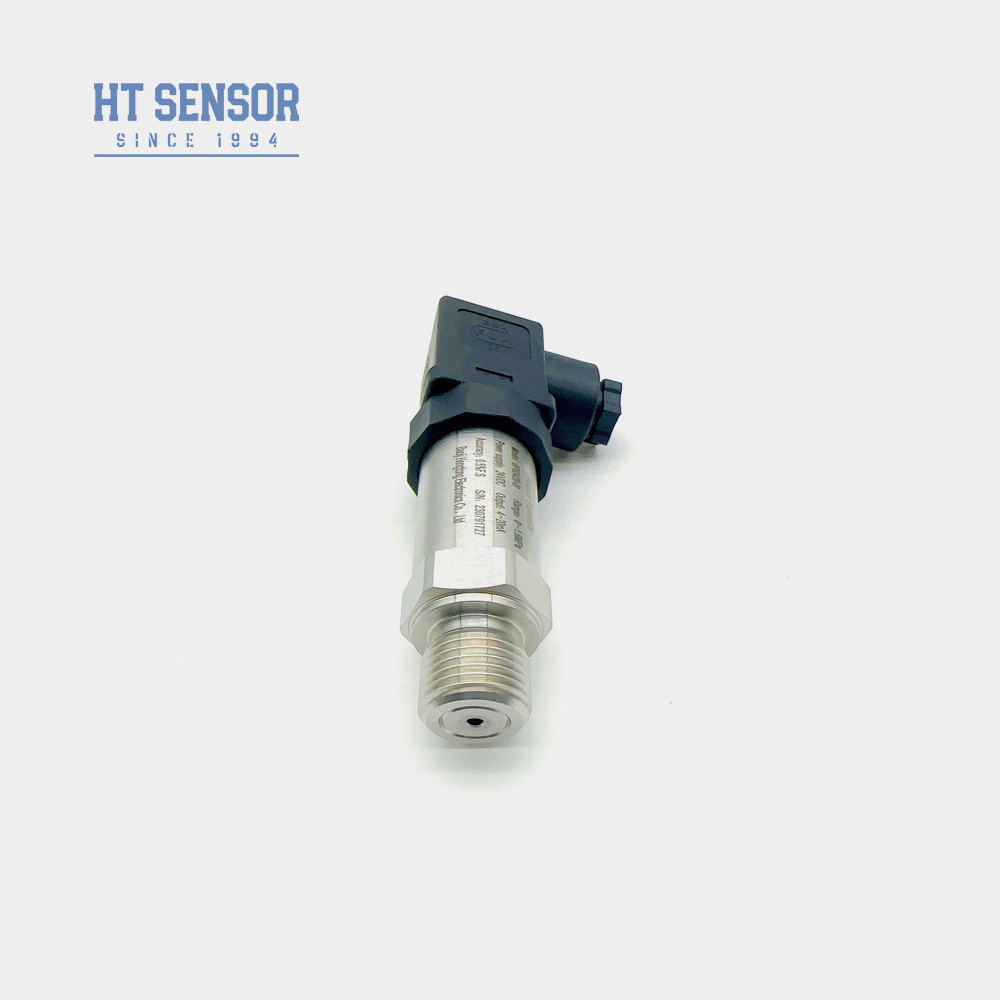

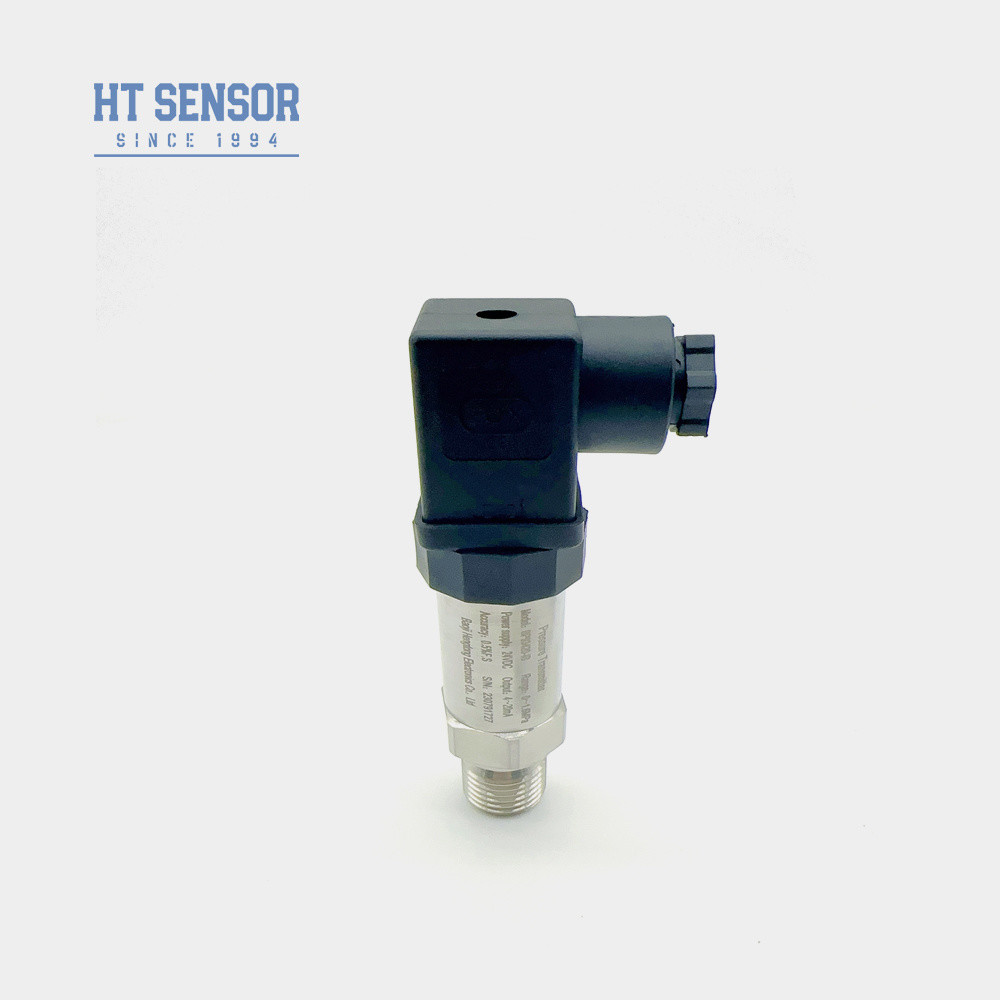

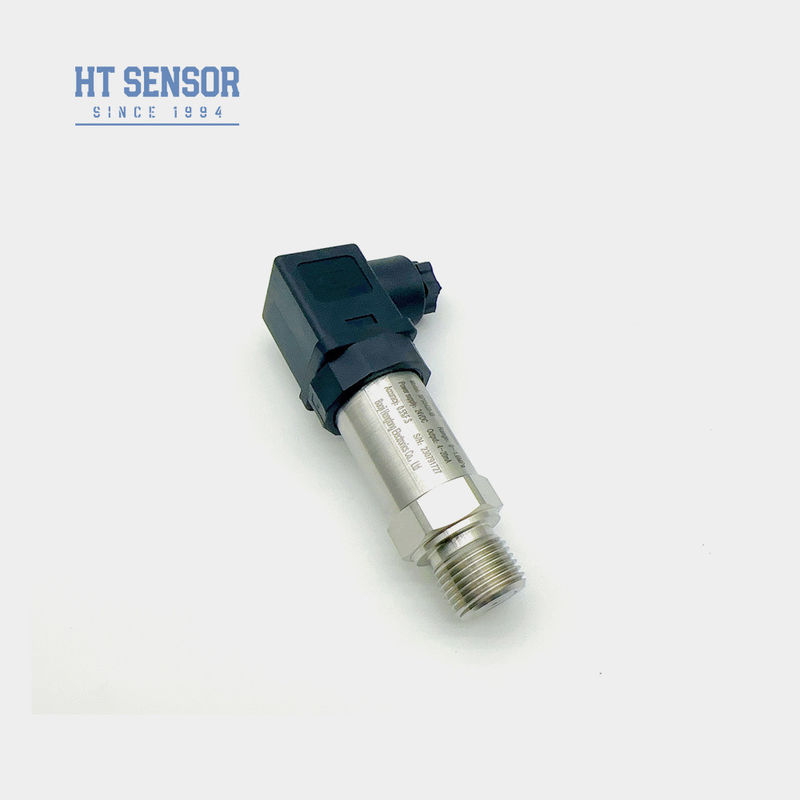

BP93420IB 圧力トランスミッタ
はじめに:
BP93420IB 圧力トランスミッタは、HTシリーズの拡散シリコン絶縁オイル充填型センシングセルを主要な信号測定素子として使用しています。信号処理回路はステンレス鋼製のエンクロージャ内に収容されており、そこでセンサー信号を標準化された出力信号に変換します。すべてのコンポーネント、サブアセンブリ、および完成品は、安定した信頼性の高い性能を確保するために、厳格なテストとエージングスクリーニングプロセスを受けています。
製品の特徴:
1. 全ステンレス鋼構造と多様な圧力インターフェースオプションを備えた幅広い測定範囲。
2. コンパクトで軽量な設計。
3. 独立したゼロ点とスパン調整。
4. 完全統合されたステンレス鋼構造による高精度。
5. ゼロ点とフルスケールの両方の柔軟な校正。
アプリケーション:
1. 316Lステンレス鋼を使用した非腐食性ガスおよび液体の圧力測定
2. 海洋および航空産業への適用
3. 石油、化学、冶金、発電、水文などの産業現場プロセスで使用
4. 油圧および空圧制御システムで使用
| 性能パラメータ: | |
| 測定範囲 | -100kPa…0kPa ～ 10kPa…100MPa |
| 圧力タイプ | ゲージ圧、絶対圧、密閉圧 |
| 過負荷 | ≤ 定格範囲の1.5倍 |
| 精度 @ 25ºC | ±0.25% (標準) ±0.5% (最大) |
| 再現性 | 0.1%FS |
| ヒステリシス | 0.1%FS |
| 長期安定性 | ±0.1%F.S/年(標準) ±0.2%F.S/年(最大) |
| ゼロ点温度ドリフト | ±0.03%F.S/ºC(≤100KPa) ±0.02%F.S/ºC(>100KPa) |
| フルスケール温度ドリフト | ±0.03%F.S/ºC(≤100KPa) ±0.02%F.S/ºC(>100KPa) |
| 補償温度 | 0-70ºC(≤10mpa、カスタマイズ可能) |
| 動作温度 | -20ºC~80ºC |
| 保管温度 | -40ºC~120ºC |
| 振動 | 10g、55Hz ～ 2kHz |
| ハウジング材質 | 304、316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex ia IIC T6 Ga |
| 保護等級 | IP65 |
| Oリングシール | フッ素ゴム |
| 重量 | ~0.125kg |
| 出力信号 | 電源電圧 | 出力タイプ |
| 4~20mA | 12~30VDC | 2/3/4線式 |
| 0~10/20mA | 3線式 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 注文のヒント |
1. 製品を選択する前に、測定対象媒体がすべての接液部と互換性があることを確認してください。
2. 注意事項：防爆型の場合、デジタル表示ヘッドは注文に含まれていません。
3. LCDまたはLED表示ヘッドを搭載したトランスミッタの場合、電源電圧は少なくとも20VDCである必要があります。
4. 製品の信頼性の高い動作のために、ユーザーは設置場所に適切な避雷器を設置し、製品と電源の両方が適切に接地されていることを確認することをお勧めします。
5. 標準のフッ素ゴムOリングは、-20ºCから250ºCの温度範囲に対応しています。-20ºC以下の動作温度の場合は、EPDM Oリングを選択してください。
6. デフォルトのケーブルは1.5mで、3つの材質オプションがあります。特に指定がない限り、ポリエチレンが供給されます。注文時に代替材料の希望を明記してください。
7. 深刻な振動、過渡的な衝撃、強い電磁干渉、または無線周波数干渉など、特別な要件がある場合は、注文書に直接詳細をお知らせください。
| 注文ガイド | ||||||||
| BP93420XX | 圧力トランスミッタ | |||||||
| コード | 概要構造 | |||||||
| IB | 一般圧力トランスミッタ | IX | 表示圧力トランスミッタ | |||||
| IE | 耐衝撃航空圧力トランスミッタ | IIC/III | 産業用一般/表示圧力トランスミッタ | |||||
| IF | 防湿圧力トランスミッタ | IIE/IIIE | 一般/表示圧力トランスミッタ | |||||
| IN | 空調専用圧力トランスミッタ | |||||||
| IC | 高温圧力トランスミッタ | |||||||
| IQ1/IQ2 | 大口径/高温圧力トランスミッタ | |||||||
| 測定範囲 | -0.1. . .0~0.01...100MPa | |||||||
| (0-X)Kpa または MPa | X: 実際の測定範囲を示す | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | その他 | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | その他 | |||||||
| コード | 電気接続 | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密閉ケーブル出力 | |||||||
| B4 | 2088産業用ケーシング | |||||||
| B5 | 表示付き2088産業用ケーシング | |||||||
| B6 | その他 | |||||||
| コード | 圧力タイプ | |||||||
| G | ゲージ圧 | |||||||
| A | 絶対圧 | |||||||
| S | 密閉基準圧力 | |||||||
FAQ:
1. Q: 圧力センサー送信機の機能は何ですか？
A: 高精度、耐久性、優れた性能。カスタマイズ可能。
2. Q: 特別な仕様をカスタマイズできますか？
A: はい、当社のエンジニアは特定のニーズに合わせて製品を調整できます。 OEMおよびODMサービスを提供しています。
3. Q: 生産能力はどのくらいですか？
A: 当社の製造施設は、毎月最大30,000個の圧力センサー送信機を生産できるため、大規模な注文のニーズに十分に対応できます。ただし、スムーズな生産と納期のスケジュールを確保するために、事前に当社の営業チームにご連絡いただくことをお勧めします。
4. Q: 納期はどのくらいですか？
A: 標準モデルの場合は5〜8営業日。カスタマイズされた製品は異なる場合があります。
5. Q: 製品の価格設定はどのようになっていますか？割引はありますか？
A: 大量注文または長期パートナー向けの割引付きの競争力のある価格設定。
6. Q: 製品の保証は何ですか？アフターサービスは？
A: 当社の保証期間は出荷後24ヶ月で、アフターサービスは24時間以内にご質問にお答えし、PCネットワークによるリモート指示は常に利用可能です。
