HTセンサー 広範囲測定 BP170 プロセス制御用 圧力トランスミッターセンサー
Product Details
| モデルNO: | BP170 | オーダーメイド: | オーダーメイド |
|---|---|---|---|
| 放り出せ: | 4〜20mA | ハウジング素材: | 316L |
| 圧力の種類: | 測定圧,絶対圧,密封圧 | 仕様: | シリコン圧力センサー |
| 商標: | HTセンサ | 原産地: | 中国 |
| タイプ: | BP170 圧力伝達センサー | 圧力範囲: | 0kPa~10kPa...40MPa |
| ハイライト |
HT pressure sensor for process control,BP170 pressure transmitter with wide range,industrial pressure sensor with warranty |
||
Product Description
HTセンサー 広範囲測定 BP170 プロセス制御用 圧力トランスミッターセンサー

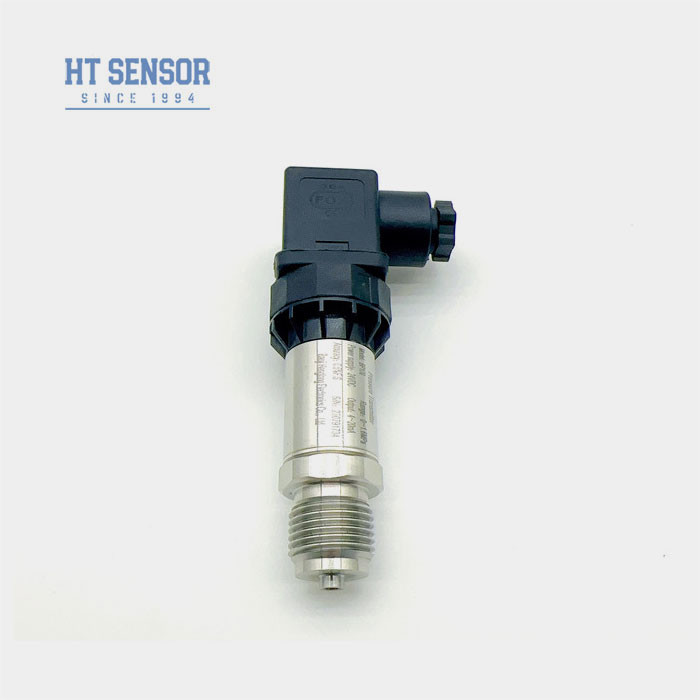

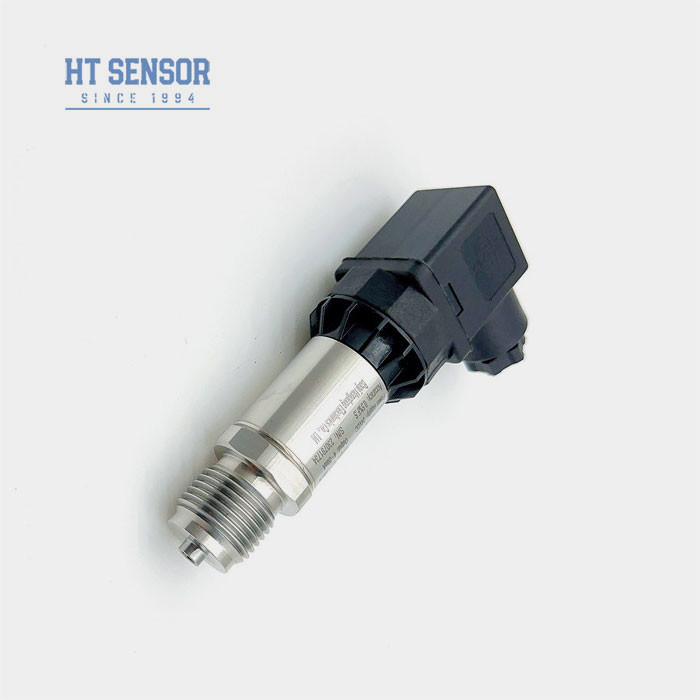

BP170 圧力トランスミッター
圧力伝達センサーの導入:
BP170圧力トランスミッターセンサーは,信号測定要素としてHTシリーズのシリコン絶縁油で満たされたセンサーコアを使用します.センサー信号を顧客が要求する標準出力信号に変換する自社開発の高精度PCB部品,半成品,生産品は厳格に検査され,老化スクリーニングが行われます安定した信頼性の高い性能,様々な機会に圧力試験に適しています
圧力伝達センサーの製品特性:
- 1広範囲の測定範囲,ステンレス鋼構造,多様な圧力インターフェース形
- 2コンパクトで軽量デザイン
- 3高精度で,すべてのステンレス鋼構造
- 4.調整可能なゼロとフルスケール
圧力伝達センサーの用途:
- 1316Lステンレス鋼で不腐食性ガスと液体の圧力測定
- 2海洋産業や航空産業で使用される
- 3石油,化学,メタルルギー,発電,水文などの工業現場プロセスで使用
- 4液体および気力制御システムで使用される
| 圧力トランスミッターセンサーの性能パラメータ | |
| 測定範囲 | 0kPa ~ 10kPa...20MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.1%FS |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.25kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 選択 圧力伝達センサーの例 |
| 注文のヒント |
2注文する際には,爆発防止製品にはデジタルディスプレイヘッドが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載したトランスミッターを注文する場合,トランスミターの電源は20VDC未満でなければなりません.
4製品の信頼性の高い動作を確保するために,現場に雷保護装置を設置し,製品と電源が信頼性のある接地されていることを確認してください.
5フッ素ゴムOリングの指定動作温度範囲は -20°C~250°Cです.製品の動作温度が -20°C未満の場合,EPDMO型シールリングを選択してください.
6標準ケーブル長さは1.5mで,3種類の材料から選択できます.特別な指示がない場合は,ポリエチレンケーブル材料を使用できます.異なるケーブル材料が必要な場合は注文書に記載してください
7強い振動,瞬時の衝撃力,強い電磁気またはRF干渉などの特別な要件の場合,私たちに通知し,注文に記載してください.
| 圧力トランスミッターセンサーの注文ガイド | |||||||||
| BP170X | アナログ圧力トランスミッター | ||||||||
| コード | 図面 建設 | ||||||||
| 5 | パッカードプラグ | 6 | 密封された直接出力ケーブル 1.5m | ||||||
| 7 | ミニヒルシュマン接続器 | 8 | 大型ヒルシュマン接続器 | ||||||
| 測定範囲 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa またはMPa |
X: オーケー 実際の測定範囲を表示する | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | ほか | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| コード | 圧力接続 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 他の物 (※50,4 フレンズ) | ||||||||
| コード | 電気接続 | ||||||||
| B1 | ヒルシュマン | ||||||||
| B2 | PG7 | ||||||||
| B3 | ケーブル 密閉 出口 1.5m | ||||||||
| B4 | ほか | ||||||||
| コード | 圧力の種類 | ||||||||
| G | 計測圧 | ||||||||
| A について | 絶対 的 圧力 | ||||||||
| S | 密封された基準圧 | ||||||||
FAQ:
1Q: その通りです製造会社ですか?
A: その通り我々は29年以上の経験を持つ製造者です.
2Q: 許可できますか?カスタマイズされた製品?
A: そうですOEMとカスタムデザインのサービスを提供します
3Q: あなたの生産能力は?
A: その通り 製造施設は月3万台もの 圧力センサートランスミッタを生産できるので 大規模な注文の需要を 完全に満たすことができます生産と配送のスケジュールを確実にするために,私たちの販売チームに事前に連絡することをお勧めします..
4Q: 典型的な配達期間は?
A: 標準モデルでは5~8日です.カスタマイズされた製品は異なります.
5Q: 商品の価格はどうですか? 割引はありますか?
A: 大量注文や長期パートナーに割引の付いた競争価格
6Q: あなたの製品の保証は何ですか? そして販売後サービス?
A: 私たちの保証時間は出荷後24ヶ月です,そして私たちの販売後 24hrsであなたの質問に答えるでしょう,PCネットワークによるリモート指示はいつも利用できる
