20kpa プラスチックシェル 差圧センサー シリコンセル ピエゾレシシブ 圧力センサー
Product Details
| 型番: | HT100 | タイプ: | 差圧 |
|---|---|---|---|
| ワイヤリングタイプ: | 4本のワイヤー | 測定媒体: | ガス空気 |
| 力: | 5VDC / 1.5mA | 正確さ: | 0.2%FS |
| 出力: | mv信号 | 供給: | 1.5mA |
| 出力信号の種類: | アナログ | カスタマイズ: | オーダーメイドの要求で提供できます. |
| ハイライト |
20kpa プラスチックシェル差圧センサー,差圧センサー シリコン,20kpa シリコンピエゾレシシブ圧力センサー |
||
Product Description

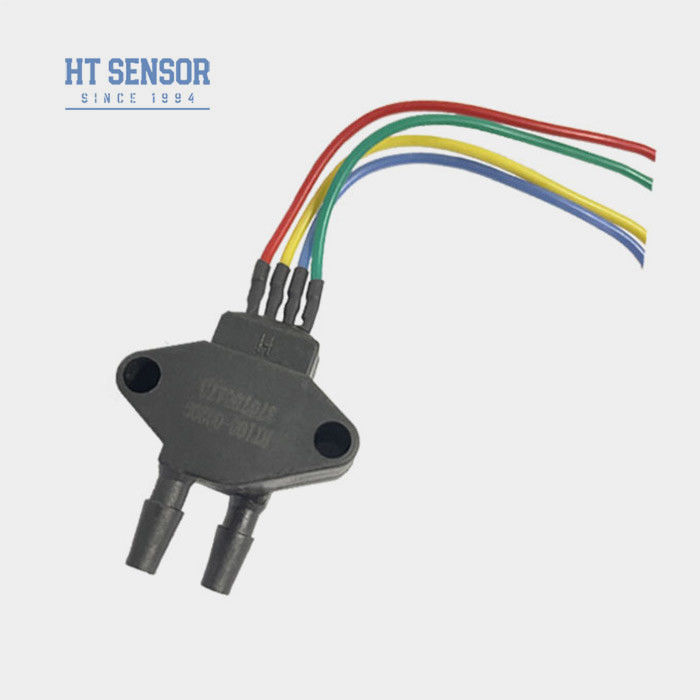

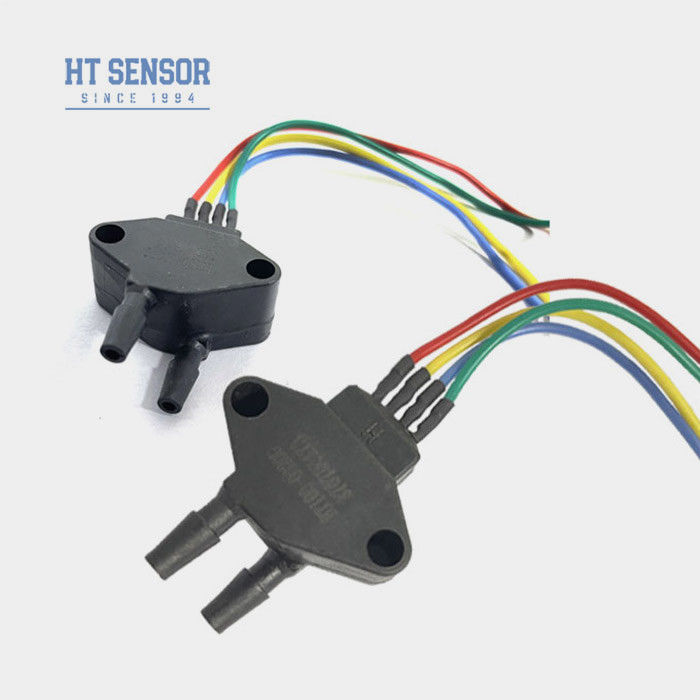

HT100 20kpa 黒色プラスチック殻差圧シリコン圧力センサー
HT100シリコンピエゾレシシブ圧力センサー
洗浄シリコン圧力センサーの導入
製品の特徴シリコン差圧センサー:
- 広い測定範囲 0~10KPa~2Mpa
- 高い信頼性と優れた安定性
- TO8エンカプスレーション技術
- 航空宇宙の用途
申請シリコン差圧センサー:
- 乾燥した,腐食性のないガス圧力の測定
- パネウマ制御システム
- 医療用バイオメディカルエンジニアリング
- HVAC (暖房,換気,エアコン) コントロール
- 航空関連目的の航空宇宙試験
- 電源: ≤2mA DC (典型的な1.5mA DC)
- 入力阻力:3KΩ~6KΩ
- 出力阻力:2.5KΩ~6KΩ
- 電気接続:金で覆われたコヴァーピンや100mm高温のワイヤー
| 性能パラメータシリコン差圧センサー: | ||||||
| 測定範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa | ||||
| タイプ | マックス | ユニット | ||||
| 線形性 | ±015 | ±03 | %F.S | |||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | |||
| ヒステレシス | 0.05 | 0.1 | %F.S | |||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | |||
| フルスケール出力 | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±05 | ±1 | %F.S | |||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±05 | ±1 | %F.S | |||
| 補償されたテンパー | ≤20KPa | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| 動作温度 | -20~80 | oC | ||||
| 貯蔵温度 | -40~125 | oC | ||||
| 許容される過負荷 | 3倍の全スケールまたは4MPaの間の小さい値を取ります | |||||
| 爆発圧 | 5X 完全なスケール | |||||
| 長期的安定性 | 0.2 % | F.S. 年間 | ||||
| 弁膜材料 | 316L | |||||
| 断熱抵抗 | ≥200MΩ 100VDC | |||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | |||||
| ショック | 100g,11ms | |||||
| 応答時間 | ≤1ms | |||||
| 体重 | ~12.5g | |||||
| パラメータは以下の条件で試験する: 恒常電流1.5mA,環境温度は25°C | ||||||
| 注文のヒント |
2補償プレートに損傷を与えるのを避けるために,垂直に並べて,圧力を適用してください.
3測定基質がコア・ダイアフレームとホイジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
