| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | CE,RoHs,ISO9001 |
| モデル番号: | HT26V |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | ウェスタン・ユニオン、L/C、T/T |
| 供給の能力: | 5000PCS/月 |
| モデルNO: | HT26V | 出力信号の種類: | アナログ 10mv/V |
|---|---|---|---|
| パワー: | 5〜10VDc | 材料: | ステンレス鋼 |
| 糸の種類: | 違う | 測定中間: | ガスおよび液体 |
| Dia: | 19mm | 高い: | OEM |
| 輸送パッケージ: | カートン | 原産地: | 中国 |
| タイプ: | ケイ素圧力センサー | カスタマイズ: | 利用可能 カスタマイズされた要求 |
| ハイライト: | 5V シリコンピエゾレシシブ圧力センサー,5V シリコン弁圧力センサー,ピンコネクト付き弁圧感センサー |
||

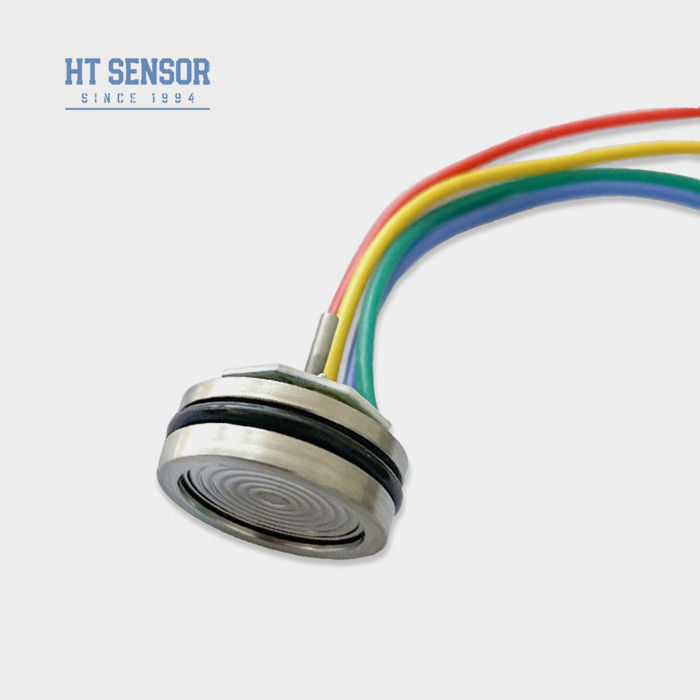

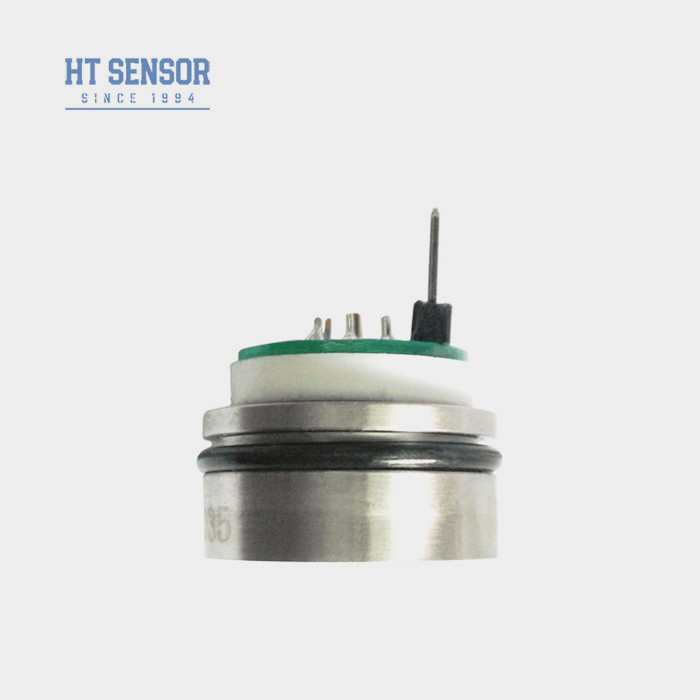

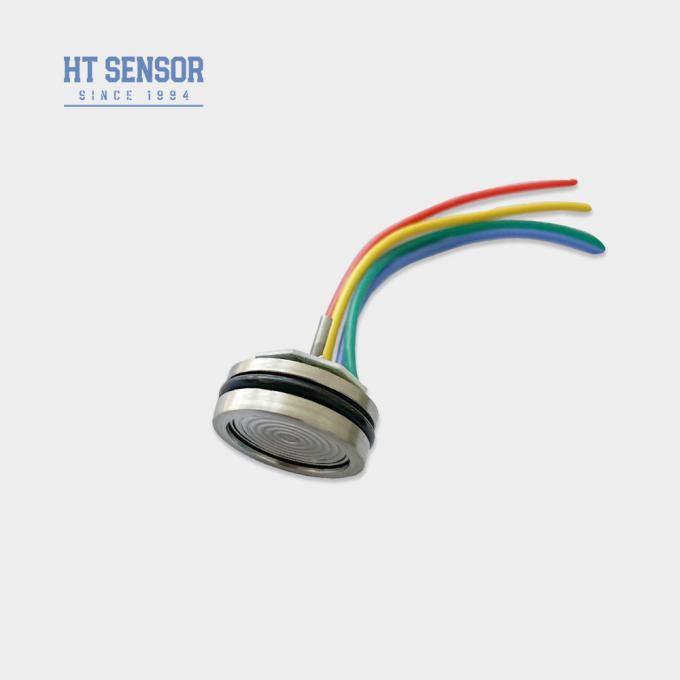

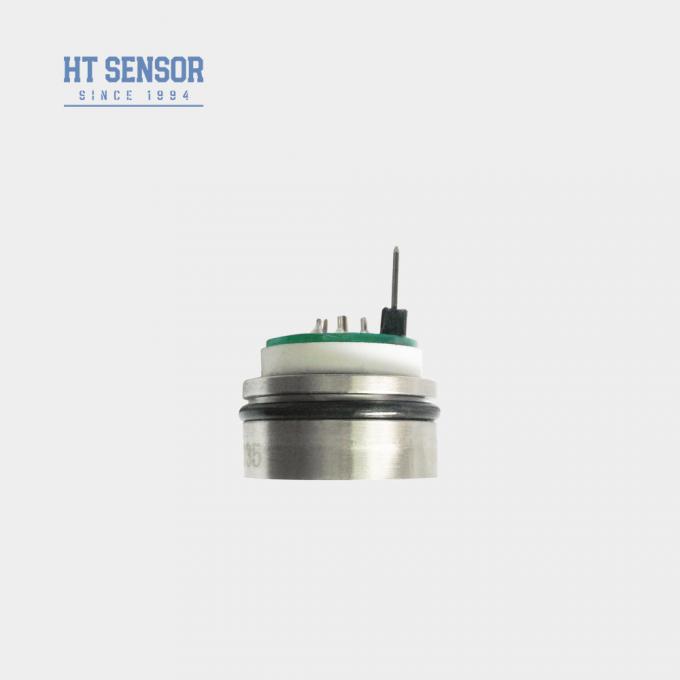

HT26V シリコンピエゾレシシブ圧力センサー
シリコン圧力センサーの導入:
HT26Vは,高度安定した分散型シリコン結晶元素を中心に搭載したピエゾレシシブシリコン圧力センサーです.測定媒体の圧力差は,316L隔離弁と密封シリコン油を通ってシリコン弁に伝わります.標準的な直径19mmから製造され,高度にカスタマイズされた,ステンレス鋼の部品は7mmの低さでもできます. 5-10Vの常電圧電源,出力規則.HT26V圧力センサーは,圧力密封と安装を容易にするためのOリングを装備しています.
| 性能パラメータシリコン圧力センサー: | |||||
| 測定範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000KPa | |||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 封印された | 3500KPaS,7MPaS,10MPaS | ||||
| タイプ | マックス | ユニット | |||
| 非線形性 | ±015 | ±03 | %F.S | ||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | ||
| ヒステレシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±25 | %F.S | |
| ≥35kPa | ±08 | ±15 | %F.S | ||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±08 | ±15 | %F.S | ||
| 補償されたテンパー | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 動作温度 | -20~80 | oC | |||
| 貯蔵温度 | -40~125 | oC | |||
| 許容される過負荷 | 3 倍 完全スケール | ||||
| 爆発圧 | 5X 完全なスケール | ||||
| 長期的安定性 | 0.2 % | F.S. 年間 | |||
| 弁膜材料 | 316L | ||||
| 断熱抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||||
| ショック | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッロゴム | ||||
| 充填 中間 | シリコンオイル | ||||
| 体重 | ~25g | ||||
| パラメータは以下の条件で試験する: 常電圧10V,環境温度は25oC | |||||

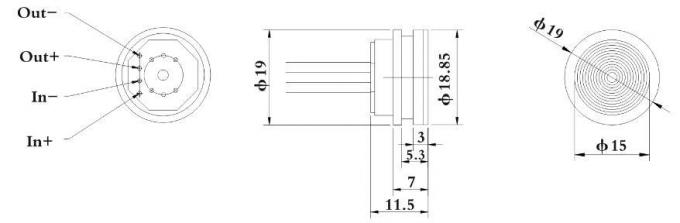

| 図面 建設 | |
| 圧力チューブ <3.5MPaS |
 |
| 普通 ≥3.5MPaS <40MPaS |
 |

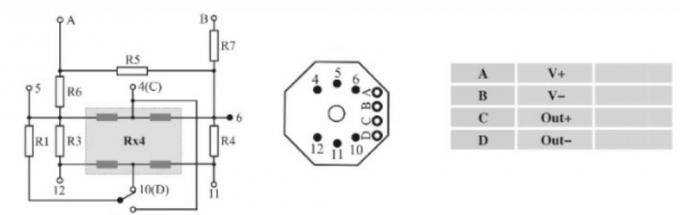

| 電気接続と補償 |
 |
| 選択した例 |
| 注文のヒント |
