5V シリコンピエゾレシシブ圧力センサー 弁圧力センサー ピン接続圧力セル
Product Details
| 型番: | HT26V | 出力信号の種類: | アナログ 10mv/V |
|---|---|---|---|
| 力: | 5〜10VDC | 材料: | ステンレス鋼 |
| スレッドタイプ: | いいえ | 測定媒体: | ガスと液体 |
| dia: | 19mm | 高い: | OEM |
| 輸送パッケージ: | カートン | 起源: | 中国 |
| タイプ: | シリコン圧力センサー | カスタマイズ: | 利用可能|カスタマイズされたリクエスト |
| ハイライト |
5V シリコンピエゾレシシブ圧力センサー,5V シリコン弁圧力センサー,ピンコネクト付き弁圧感センサー |
||
Product Description

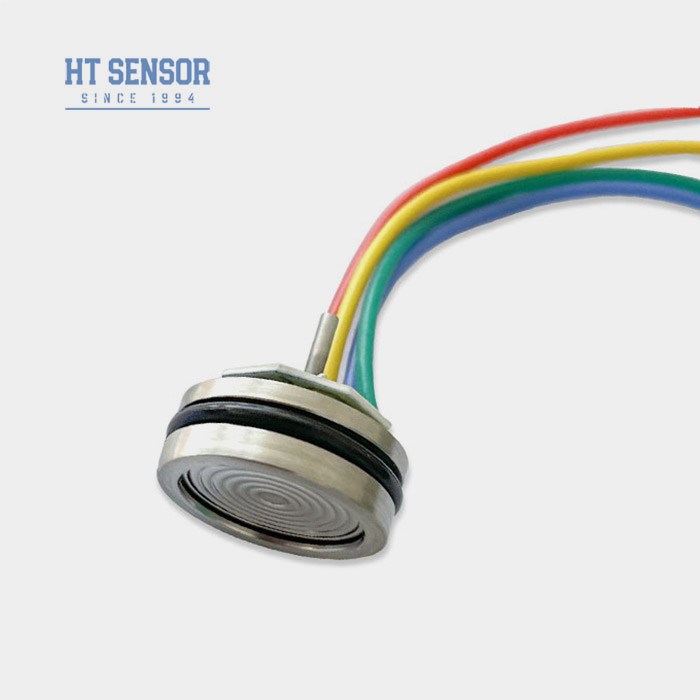

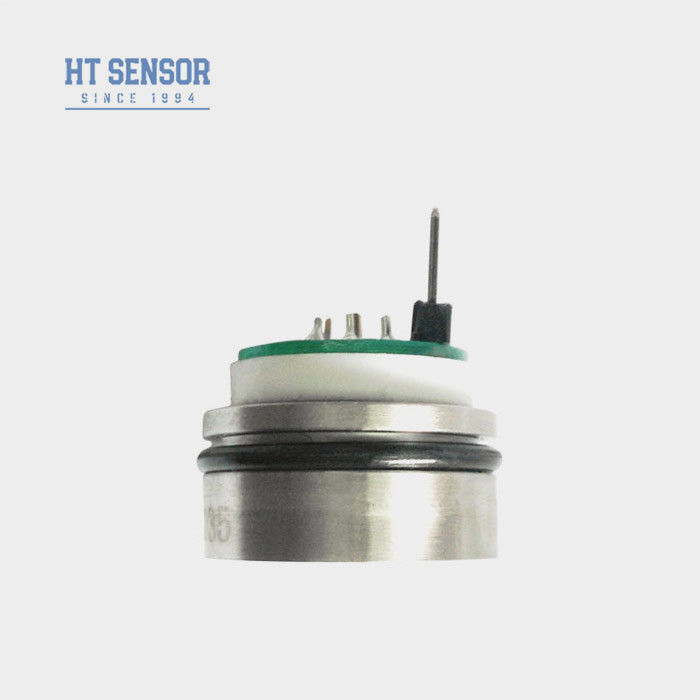

ヘントン HT26V 5V ピン接続付きの電動シリコン圧力センサー
HT26V シリコンピエゾレシシブ圧力センサー
シリコン圧力センサーの導入:
HT26Vは,高度安定した分散型シリコン結晶元素を中心に搭載したピエゾレシシブシリコン圧力センサーです.測定媒体の圧力差は,316L隔離弁と密封シリコン油を通ってシリコン弁に伝わります.標準的な直径19mmから製造され,高度にカスタマイズされた,ステンレス鋼の部品は7mmの低さでもできます. 5-10Vの常電圧電源,出力規則.HT26V圧力センサーは,圧力密封と安装を容易にするためのOリングを装備しています.
- 常電圧供給と標準信号の出力
- 高い信頼性と優れた安定性
- について 高さは7mm,様々な構造がカスタマイズすることができます
- 石油,化学,メタルージー,電力,水文学を含む様々な産業プロセスサイトで使用.
- 海洋産業や航空産業で使用される
- 液体および空気制御システムに適している
- プロセス制御アプリケーションで使用される
- 電源: ≤10VDC
- 標準モード出力電圧: 入力の50% (典型)
- 入力阻力:4KΩ~20KΩ
- 出力阻力:2.5KΩ~6KΩ
- 電気接続:100mm高温線,リボンケーブルと ピンコネクタ
| 性能パラメータシリコン圧力センサー: | |||||
| 測定範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000KPa | |||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 封印された | 3500KPaS,7MPaS,10MPaS | ||||
| タイプ | マックス | ユニット | |||
| 非線形性 | ±015 | ±03 | %F.S | ||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | ||
| ヒステレシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±25 | %F.S | |
| ≥35kPa | ±08 | ±15 | %F.S | ||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±08 | ±15 | %F.S | ||
| 補償されたテンパー | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 動作温度 | -20~80 | oC | |||
| 貯蔵温度 | -40~125 | oC | |||
| 許容される過負荷 | 3 倍 完全スケール | ||||
| 爆発圧 | 5X 完全なスケール | ||||
| 長期的安定性 | 0.2 % | F.S. 年間 | |||
| 弁膜材料 | 316L | ||||
| 断熱抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||||
| ショック | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッロゴム | ||||
| 充填 中間 | シリコンオイル | ||||
| 体重 | ~25g | ||||
| パラメータは以下の条件で試験する: 常電圧10V,環境温度は25oC | |||||
| 図面 建設 | |
| 圧力チューブ <3.5MPaS |
|
| 普通 ≥3.5MPaS <40MPaS |
|
| 電気接続と補償 |
|
| 選択した例 |
| 注文のヒント |
必要な気密性
2補正板を詰め込むか,損傷しないように,ホイジングを縦に並べて,均等な圧力をかけます.
3測定基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
