HT-IQT-B 拡散シリコン圧力センサー 高温水油圧力センサー
Product Details
| モデル番号: | HT-IQT-B | 範囲: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| ワイヤリングタイプ: | 金色コーバールピン | 測定培地: | 空気と液体水と油 |
| カスタマイズ: | カスタマイズ | 糸: | 50.4mm |
| 出力: | mv信号 | 力: | 1.5mA |
| 仕様: | 50.4mm | タイプ: | 分散型シリコン圧力センサー |
| 出力信号の種類: | アナログ | 材料: | 316Lステンレス鋼 |
| ハイライト |
HT-IQT-B 拡散式シリコン圧力センサー,水油分散シリコン圧力センサー,高温水油圧センサー |
||
Product Description

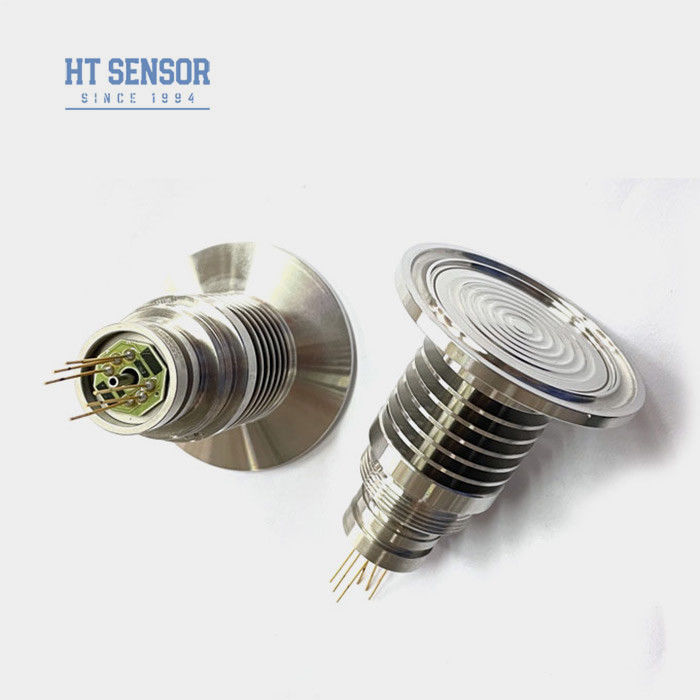

HTセンサ HT-IQT-B 高温水や油のための分散シリコン圧力センサー
HT-IQT-B耐熱剤シリコン圧力センサー
拡散シリコン圧力センサーの導入:

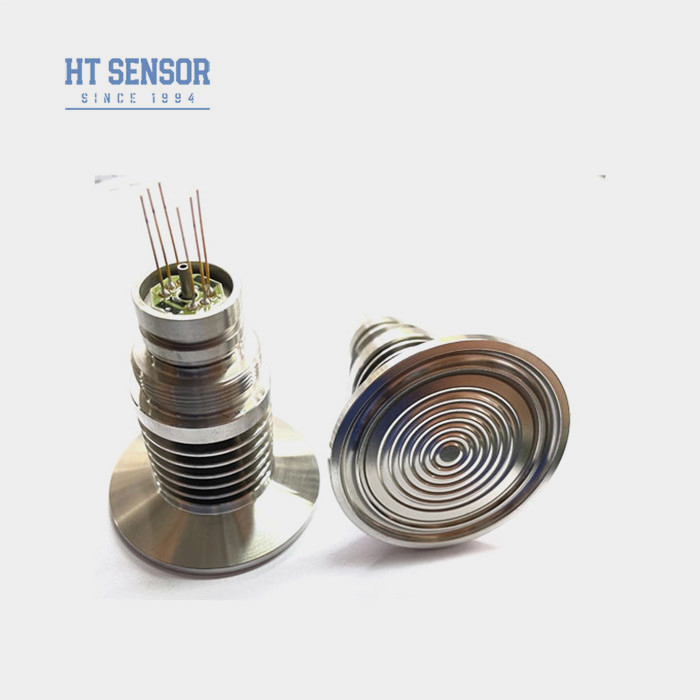

HT - IQT - B シリコン圧力センサーは,組み込みダイアフラグマの一種です. 圧力はステンレス鋼ダイアフラグマと密封されたシリコンオイルを通じて敏感なチップに移送されました.センサーチップは圧力を検出可能なミリボルトの電気信号に変換しますこの製品は,高温熱シンクを持つプレート弁構造を採用し,高温の中間の測定効果は良好です裸の平面弁は清潔に容易で,粘度のあるメディアの測定に良い効果があります.食品,医療,その他の産業に適用されます.
製品の特徴拡散シリコン圧力センサー:
- 316Lステンレス鋼の包装
- 厚いフィルムで温度補償とゼロポイント修正
- 高温の洗浄用弁構造で 簡単に清掃できます
- 316Lで非腐食性ガスと液体の圧力を測定するのに適していますステンレス鋼の互換性
- 食品・飲料産業
- 産業プロセス制御
- 電源: ≤2mA DC (0.4-1.5mA DC)
- 入力阻力: 2.5KΩ~6KΩ
- 出力阻力: 2.5KΩ~6KΩ
- 電気接続: 金で覆われたコヴァーピンや100mm高温のワイヤー
| 性能パラメータ拡散シリコン圧力センサー: | |||||
| 測定範囲 | サイズ (G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 封印された | 3500KPaS | ||||
| タイプ | マックス | ユニット | |||
| 非線形性 | ±015 | ±03 | %F.S | ||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | ||
| ヒステレシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| 補償したテンプ | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 動作温度 | -20~80 | oC | |||
| 貯蔵温度 | -40~125 | oC | |||
| 許容される過負荷 | 全スケールまたは120MPaの3倍間の小さい値を取ります | ||||
| 爆発圧 | 5X 完全なスケール | ||||
| 長期的安定性 | 0.2 % | F.S. 年間 | |||
| 弁膜材料 | 316L | ||||
| 断熱抵抗 | ≥200MΩ 100VDC | ||||
| ショック | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッロゴム | ||||
| 充填 中間 | シリコンオイル | ||||
| 体重 | ~220g | ||||
| パラメータは以下の条件で試験する: 1.5mA @ 25°C | |||||
| 図面 建設 | |
| サイズ |
|
| 電気接続と補償 |
|
| 選択した例 |
| 注文のヒント |
必要な気密性
2補正板を詰め込むか,損傷しないように,ホイジングを縦に並べて,均等な圧力をかけます.
3測定基質がコア・ダイアフレームとホイジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
