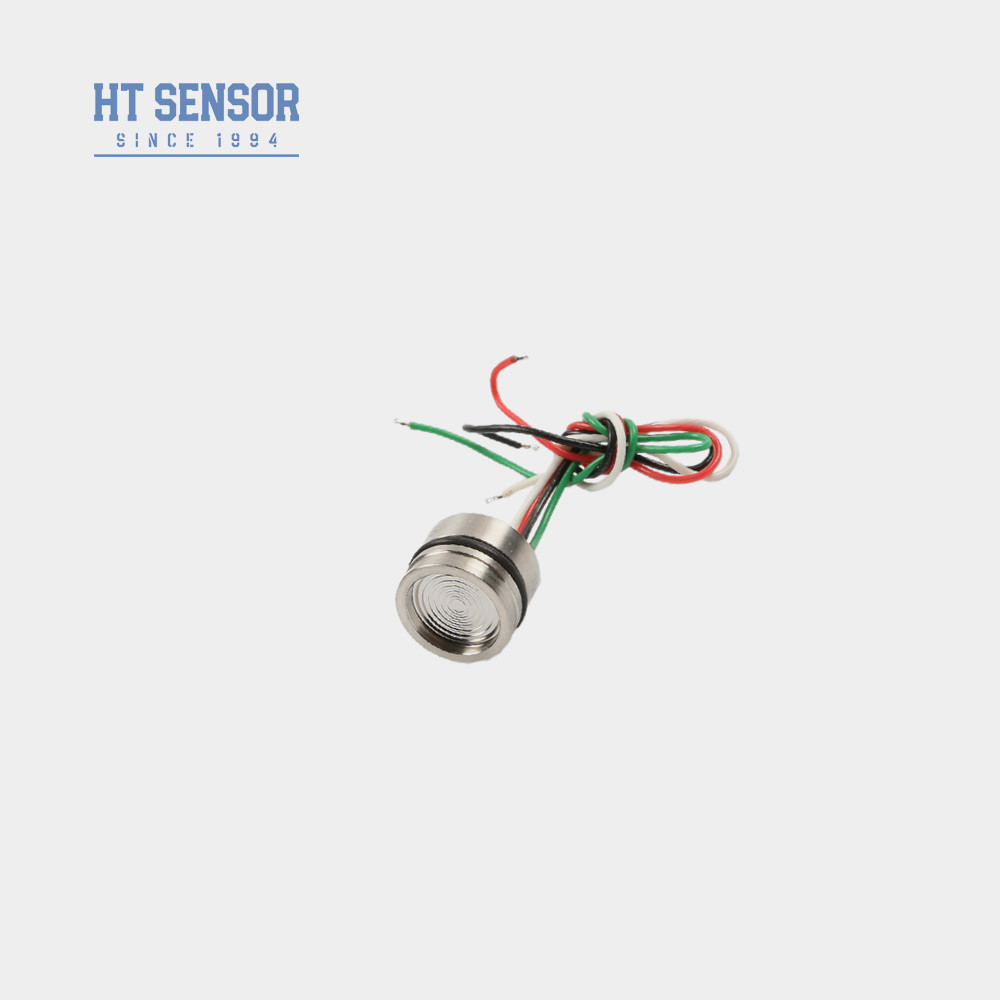

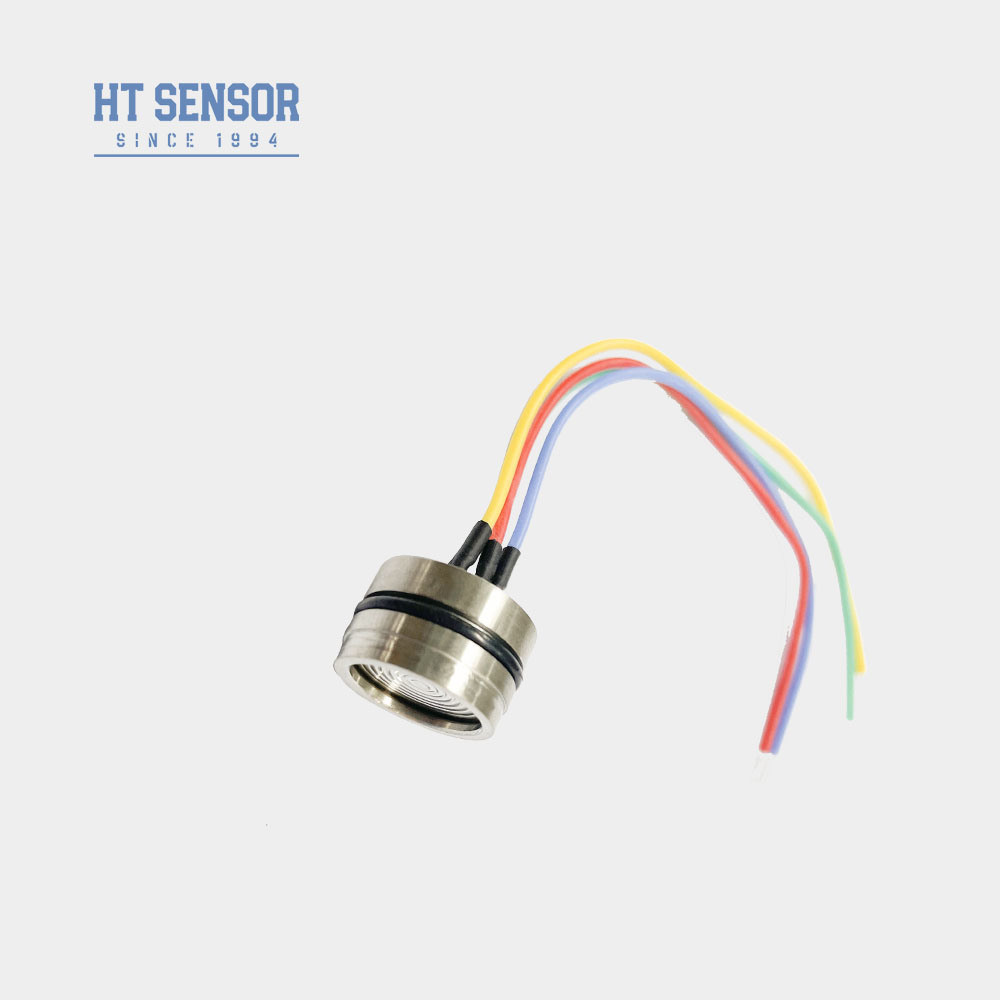

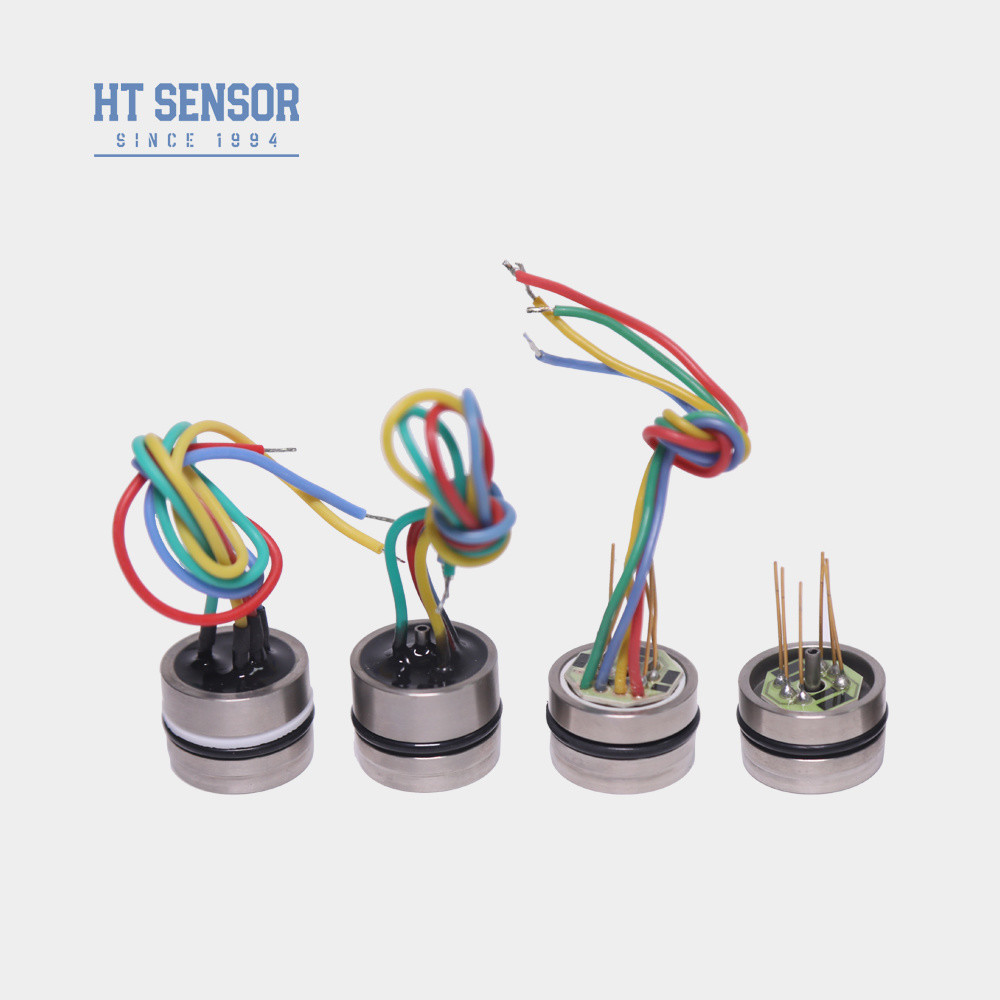

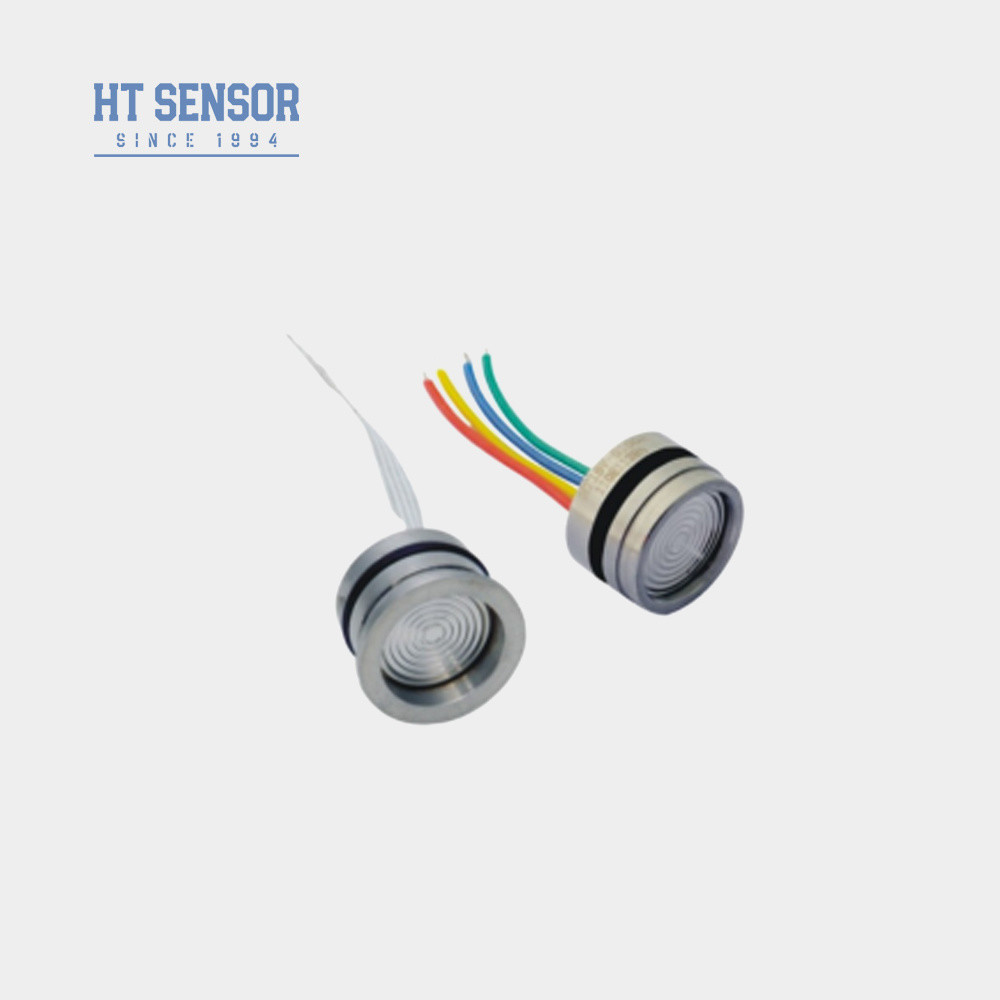

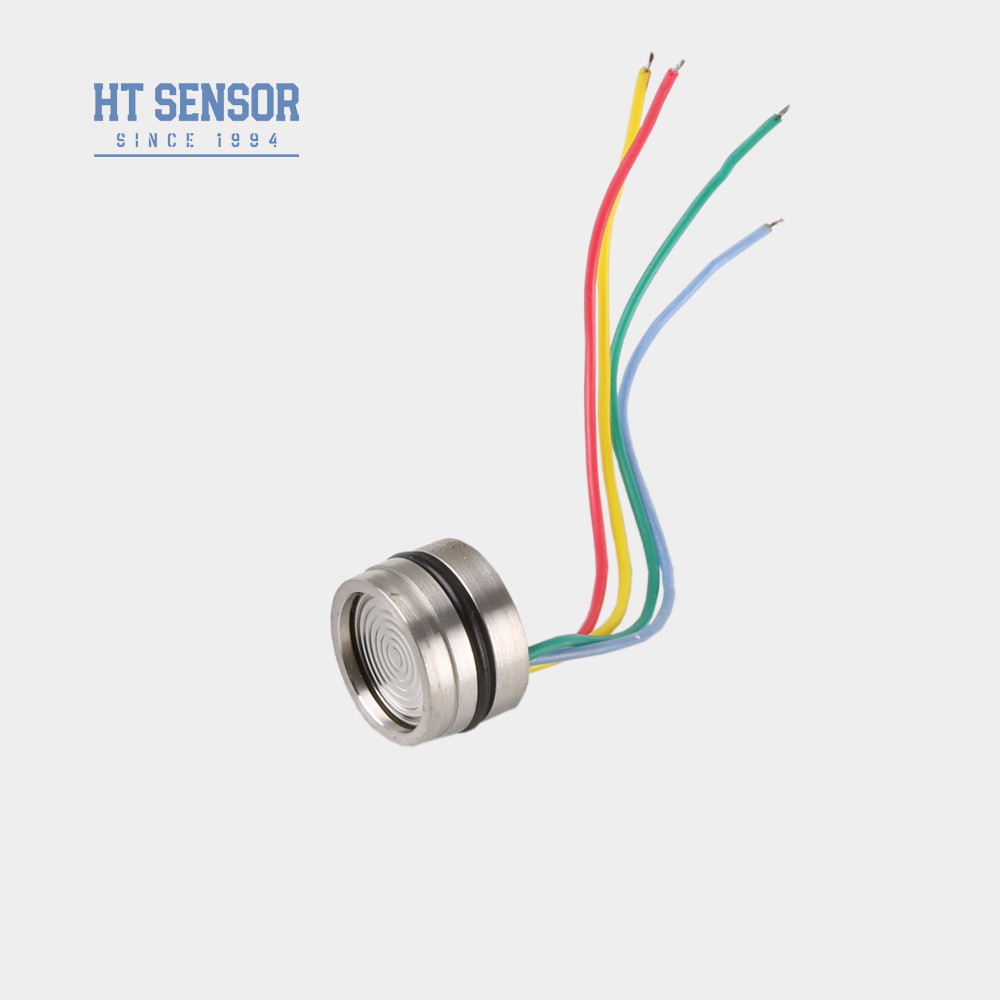

HT19 ステンレス鋼 シリコン ピエゾレシシブレベル圧力センサー 4 ワイヤーセンサーコア
製品詳細
| 型番: | HT19F | ワイヤリングタイプ: | 4本のワイヤー |
|---|---|---|---|
| 測定媒体: | ガスと液体 | カスタマイズされた: | OEM |
| 充填媒体: | シリコーン油 | 長期 安定性: | 0.2%F.S/Year |
| 輸送パッケージ: | カートン | 仕様: | 19mm |
| 商標: | ヘントン | 起源: | 中国 |
| Hsコード: | 9026209090 | のために: | 分散型シリコン圧力トランスミッター |
| 出力信号の種類: | アナログタイプ mv信号 | 材料: | ステンレス鋼 |
| ハイライト |
HT19ステンレス鋼圧力センサー,4線式ピエゾ抵抗式液面センサー,保証付きのシリコン圧力センサー |
||
製品説明
製品説明
HT19 シリコンピエゾレシシブ圧力センサー
紹介:
HT19はシリコンピエゾレシシブ圧力センサーで,そのコアには高度に安定した拡散シリコンセンサー要素が搭載されている.隔離隔膜とシリコンオイルを通って測定基質の圧力をシリコン弁に伝達することによって液体とガスの両方の圧力の正確で信頼性の高い測定を保証します.センサーは,空気圧縮機や冷却システムなどの要求の高いアプリケーションに広く採用されています.
製品の特徴:1先進技術と316Lステンレス鋼のホイスを使って, チタンやハステロイなどの材料
2温度補償とゼロポイントのために厚膜回路を使用 修正
3.卓越した信頼性,繰り返し性,安定性
申請:
1. 316Lで非腐食性ガスと液体の圧力を測定するのに適しています ステンレス鋼との互換性
2石油,化学,メタルルギー,電力,水文学を含む様々な産業プロセスサイトで使用されます.
3海洋産業や航空産業で使用される
4. 水力・気力制御システムに適しています
5. プロセス制御アプリケーションで使用
電気性能:
1電力供給: ≤2mA DC (典型的な1.5mA DC)
2. 入力阻力:3KΩ~6KΩ
3出力阻力:2.5KΩ~6KΩ
4電気接続:金で覆われたコヴァーピンや100mm高温ケーブル
| 性能パラメータ: | |||||
| 範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 封印された | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | ||||
| タイプ | マックス | ユニット | |||
| 非線形性 | ±015 | ±03 | %F.S | ||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | ||
| ヒステレシス | 0.05 | 0.1 | %F.S | ||
| ゼロ出力 | 0±1 | 0±2 | mV | ||
| スパン出力 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 温度エラー-ゼロ | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| 温度 誤差 範囲 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| 補償したテンプ | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 動作温度 | -20~80 | oC | |||
| 貯蔵温度 | -40~125 | oC | |||
| 許容される過負荷 | 全スケールまたは120MPaの3倍間の小さい値を取ります | ||||
| 爆発圧 | 5X 完全なスケール | ||||
| 長期的安定性 | 0.2 % | F.S. 年間 | |||
| 弁膜材料 | 316L | ||||
| 断熱抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||||
| ショック | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリル環またはフッロ環 | ||||
| 充填 中間 | シリコンオイル | ||||
| 体重 | 約20g | ||||
| パラメータは以下の条件で試験する: 1.5mA @ 25°C | |||||
| 図面 建設 | |
| タイプ1 | |
| タイプ2 | |
| 電気接続と補償 |
|
|
| 選択した例 |
| 注文のヒント |
2補正板を詰め込むか,損傷しないように,ホイジングを縦に並べて,均等な圧力をかけます.
3測定基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
| Q&A |
.
.
