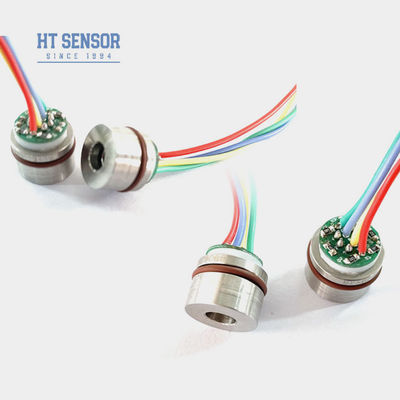

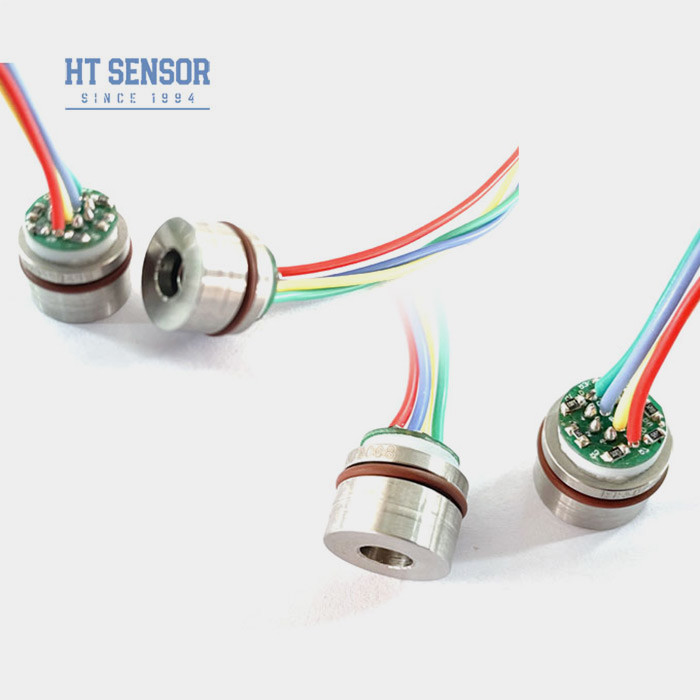

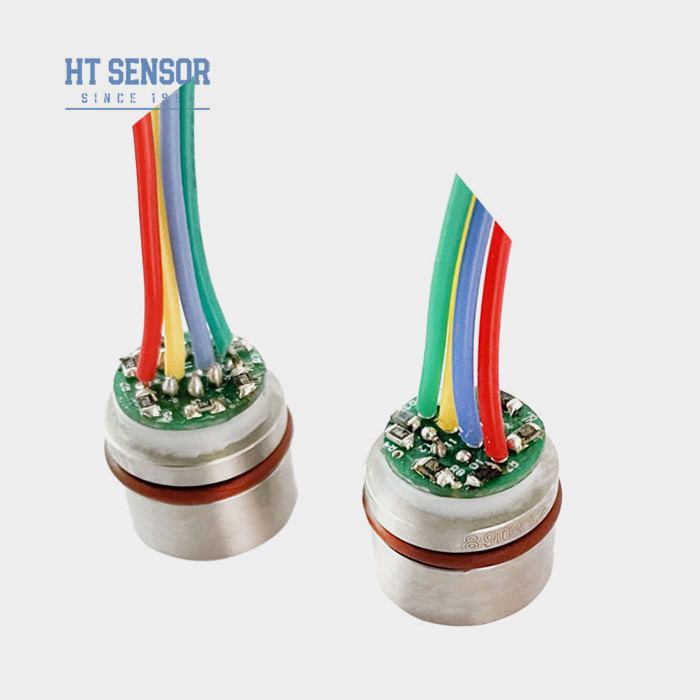

V ピエゾレシシブシリコン圧力センサー
15mm シリコン圧力センサーの導入:
Vは,常電圧電源と出力制御10mv/Vのシリコンピエゾレシシブ圧力センサーです.液体とガスの圧力を正確に測定するために,拡散したシリコンのピエゾレシシブ効果を使用.Vシリコン圧力センサーは直径わずか15mmで,精巧なタイプの圧力センサーに属しています. センサーは,小型サイズを必要とするさまざまな小型機器で広く使用されています.私たちの会社はまた,ユーザーのニーズに基づいて特別なカスタマイズを実行することができます圧感センサーなど,すべての溶接構造,幅広い温度補償,高い信頼性,抗衝撃および抗振動センサー,特に国防兵器および装備のためのものです.
製品の特徴15mm シリコン圧力センサー:
- 316Lステンレス鋼で包装されています住宅
- 広い測定範囲 0~350KPa~60MpaS
- 高い信頼性と優れた安定性
- 常電圧供給
申請15mm シリコン圧力センサー:
- 316Lで非腐食性ガスと液体の圧力を測定するのに適していますステンレス鋼との互換性
- コンパクトな設計,空間が限られているアプリケーションに最適
- 圧力の監視と制御のためのプロセス制御システムで使用される
- 圧力を測定するために冷却システムや空気圧縮機で使用される
電気性能15mm シリコン圧力センサー:
- 電源: ≤10VDC
- 標準モード出力電圧: 入力の50% (典型)
- 入力阻力:4KΩ~20KΩ
- 出力阻力:2.5KΩ~6KΩ
- 電気接続:100mm高温線,リボンケーブル
| 性能パラメータ15mm シリコン圧力センサー: |
| 測定範囲 |
サイズ (G) |
350KPa,1000KPa,2000Kpa |
| 絶対値 (A) |
350KPaA,700KPaA,1000KPaA,2000KPaA |
| 封印された |
3500KPaS,7MPaS,10MPaS |
| |
タイプ |
マックス |
ユニット |
| 非線形性 |
±015 |
±03 |
%F.S |
| 繰り返し可能性 |
0.05 |
0.1 |
%F.S |
| ヒステレシス |
0.05 |
0.1 |
%F.S |
| ゼロオフセット出力 |
0±1 |
0±2 |
mV |
| フルスケール出力 |
100±1 |
100±2 |
mV |
|
| 0オフセットテンプ ドリフト |
±08 |
±2 |
%F.S |
|
| フルスケール温度 |
±08 |
±2 |
%F.S |
|
| 補償されたテンパー |
0~70 |
oC |
|
| 動作温度 |
-20~80 |
oC |
|
| 貯蔵温度 |
-40~125 |
oC |
|
| 許容される過負荷 |
全スケールまたは80MPaの3倍間の小さい値を取ります. |
|
|
| 爆発圧 |
5X 完全なスケール |
|
|
| 長期的安定性 |
0.2 % |
F.S. 年間 |
|
| 弁膜材料 |
316L |
|
|
| 断熱抵抗 |
≥200MΩ 100VDC |
|
|
| 振動 |
10gRMS,20Hzから2000Hzの条件では変化がない |
|
|
| ショック |
100g,11ms |
|
|
| 応答時間 |
≤1ms |
|
|
| Oリングシール |
ニトリルゴムまたはフッロゴム |
|
|
| 充填 中間 |
シリコンオイル |
|
|
| 体重 |
~20g |
|
|
| パラメータは次の条件で試験する: 10V @ 25oC |
|
| 図面 建設 |

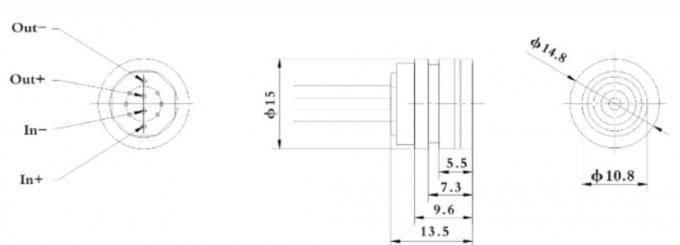

| サイズ |
 |

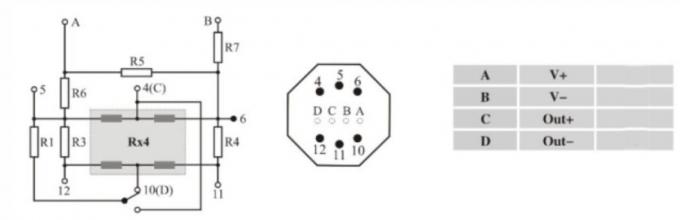

| 電気接続と補償 |
|
1組み立てでは,核殻のサイズとトランスミッターに注意を払って,協力して,空気密度の要求を達成するために
2補正板に障害や損傷を防ぐために,ホイジングを組み立てるときに,ホイジングを垂直に並べて均等に圧力を施すことを確認します.
3試験基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4センサー弁を手または鋭い物で押すのを避けます. 弁の変形やパンクチャーやコアの損傷を避けるためです.
5計圧センサーの負圧室の圧力入口を大気に開いて水を防止する.水蒸気や腐食媒体が計圧コアの負圧室に入ると.
6参照のために実際の導体上のラベルに従ってください.
1Q: 圧力センサーの特性は?
A: 高精度,耐久性,優れた性能.カスタマイズ可能.
2Q: 特別な仕様をカスタマイズできますか?
A: はい,私たちのエンジニアは,特定のニーズを満たすために製品を調整することができます. OEMとODMサービスを提供します
3Q: あなたの生産能力は?
A: その通り 製造施設は月3万台もの 圧力センサートランスミッタを生産できるので 大規模な注文の需要を 完全に満たすことができます生産と配送のスケジュールを確実にするために,私たちの販売チームに事前に連絡することをお勧めします.
.
4Q: 典型的な配達期間は?
A: 標準モデルでは5~8日です.カスタマイズされた製品は異なります.
5Q: 商品の価格はどうですか? 割引はありますか?
A: 大量注文や長期パートナーに対する割引の付いた競争価格
.
6Q: あなたの製品の保証は? 販売後のサービス?
A: 私たちの保証時間は出荷後24ヶ月で,私たちの販売後 24hrsであなたの質問に答えるでしょう. PCネットワークによるリモート指示は常に利用可能です.
