15mm シリコンミニ圧力センサー 10VDCステンレス鋼 ピエゾレシシブレベルセンサー
Product Details
| 型番: | HT15V | スレッドタイプ: | いいえ |
|---|---|---|---|
| ワイヤリングタイプ: | 4本のワイヤー | 測定培地: | ガスと液体 |
| 範囲: | 0-350kpa~20MPa | 供給: | 5〜10VDC |
| キーワード: | ミニセンサー | 仕様: | 15mm |
| 商標: | ヘントン | タイプ: | ミニシリコン圧力センサー |
| 材料: | ステンレス鋼 | カスタマイズ: | OEMとODMで利用可能 |
| ハイライト |
15mm シリコンミニ圧力センサー,シリコンミニ圧力センサー 10VDC,10VDC ステンレス鋼 ピエゾレシシブ圧力センサー |
||
Product Description

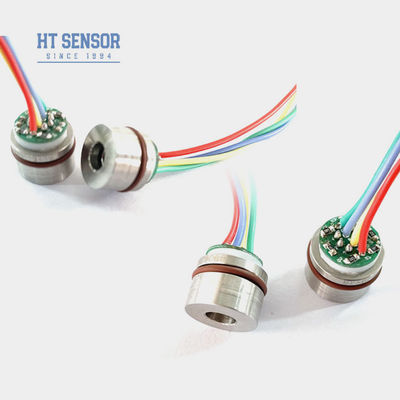

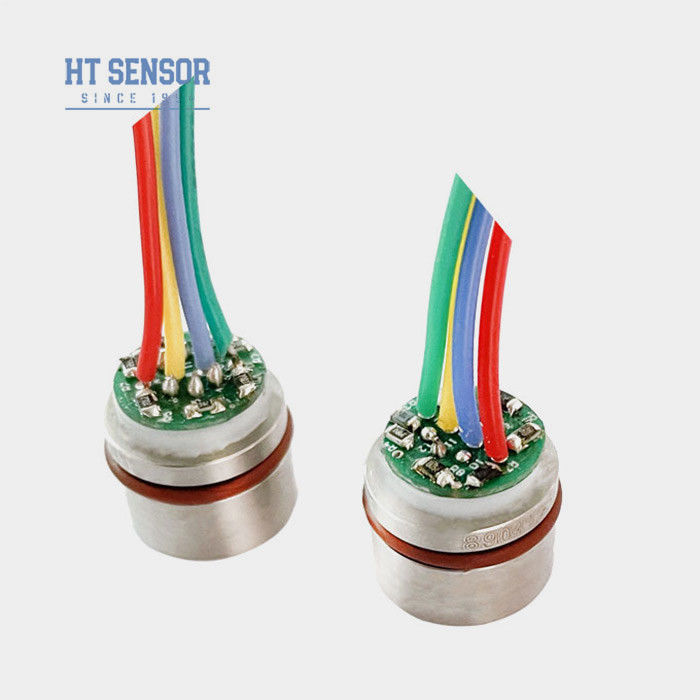

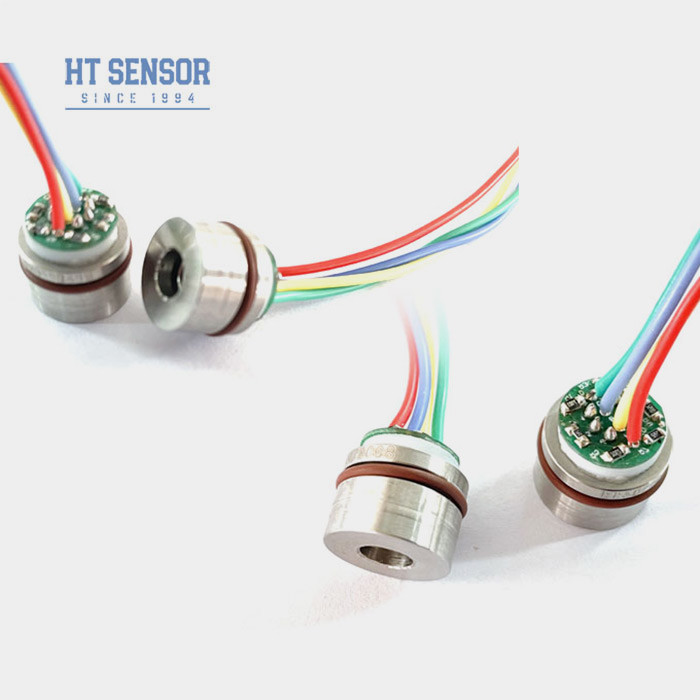

HT15V 15mm ミニステンレス鋼 シリコン圧力センサー 10VDC
HT15V ピエゾレシシブシリコン圧力センサー
15mm シリコン圧力センサーの導入:
Vはシリコンピエゾレシシブ圧力センサーで,常電圧電源と出力制御が10mv/Vです.液体とガスの圧力を正確に測定するために,拡散したシリコンのピエゾレシシブ効果を使用.Vシリコン圧力センサーは直径わずか15mmで,精巧なタイプの圧力センサーに属しています.センサーは,小さなサイズを必要とするさまざまな小型機器で広く使用されています.私たちの会社はまた,ユーザーのニーズに基づいて特別なカスタマイズを実行することができます圧感センサーなど,すべての溶接構造,幅広い温度補償,高い信頼性,抗衝撃および抗振動センサー,特に国防兵器および装備のためのものです.
製品の特徴15mm シリコン圧力センサー:
- 316Lステンレス鋼で包装されています住宅
- 広い測定範囲 0~350KPa~60MpaS
- 高い信頼性と優れた安定性
- 常電圧供給
- 316Lで非腐食性ガスと液体の圧力を測定するのに適していますステンレス鋼との互換性
- コンパクトな設計,空間が限られているアプリケーションに最適
- 圧力の監視と制御のためのプロセス制御システムで使用される
- 圧力を測定するために冷却システムや空気圧縮機で使用される
- 電源: ≤10VDC
- 標準モード出力電圧: 入力の50% (典型)
- 入力阻力:4KΩ~20KΩ
- 出力阻力:2.5KΩ~6KΩ
- 電気接続:100mm高温線,リボンケーブル
| 性能パラメータ15mm シリコン圧力センサー: | |||||
| 測定範囲 | サイズ (G) | 350KPa,1000KPa,2000Kpa | |||
| 絶対値 (A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 封印された | 3500KPaS,7MPaS,10MPaS | ||||
| タイプ | マックス | ユニット | |||
| 非線形性 | ±015 | ±03 | %F.S | ||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | ||
| ヒステレシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | 100±1 | 100±2 | mV | ||
| 0オフセットテンプ ドリフト | ±08 | ±2 | %F.S | ||
| フルスケール温度 | ±08 | ±2 | %F.S | ||
| 補償したテンプ | 0~70 | oC | |||
| 動作温度 | -20~80 | oC | |||
| 貯蔵温度 | -40~125 | oC | |||
| 許容される過負荷 | 全スケールまたは80MPaの3倍間の小さい値を取ります. | ||||
| 爆発圧 | 5X 完全なスケール | ||||
| 長期的安定性 | 0.2 % | F.S. 年間 | |||
| 弁膜材料 | 316L | ||||
| 断熱抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||||
| ショック | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッロゴム | ||||
| 充填 中間 | シリコンオイル | ||||
| 体重 | ~20g | ||||
| パラメータは以下の条件で試験する: 10V @ 25oC | |||||
| 図面 建設 | |
| サイズ |  |
| 電気接続と補償 |
|
| 選択した例 |
| 注文のヒント |
1組み立てでは,核殻のサイズとトランスミッターに注意を払って,協力して,空気密度の要求を達成するために
2補償板に障害や損傷を防ぐために,ホイジングを組み立てるときに,ホイジングを垂直に並べて均等に圧力を施すことを確認します.
3試験基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4センサーの弁を手または鋭い物で押すのを避けます. 弁の変形や穴が開き,コアが損傷するのを避けるためです.
5計圧センサーの負圧室の圧力入口を大気に開いて水を防ぐこと.水蒸気や腐食媒体が計圧コアの負圧室に入ると.
6参照のために実際の導体上のラベルに従ってください.
| Q&A |
.
.
