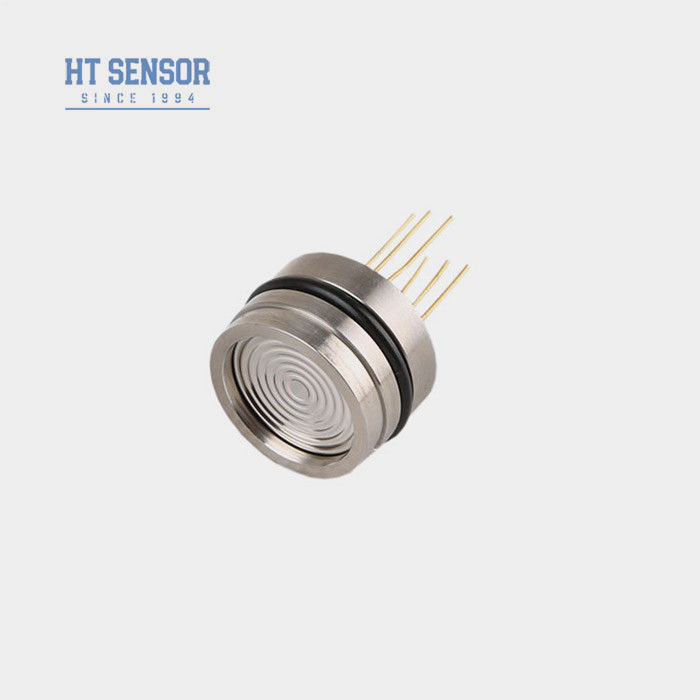

絶対計量ピエゾレシシティブシリコン圧力センサー
Product Details
| 型番: | HT19 | スレッドタイプ: | いいえ |
|---|---|---|---|
| ワイヤリングタイプ: | 4本のワイヤーまたは金色コーバーピン | 測定媒体: | ガスと液体 |
| 範囲: | -100kpa~0~10kpa~100Mpa | 充填媒体: | シリコーン油 |
| 長期 安定性: | 0.2%F.S/Year | タイプ: | ピエゾレスシブシリコン圧力センサー |
| のために: | 分散型シリコン圧力トランスミッター | カスタマイズ: | 利用可能|カスタマイズされたリクエスト |
| ハイライト |
絶対計量ピエゾレシシブ圧力変換器,耐圧圧変圧器油 ISO9001,水圧変換センサー ISO9001 |
||
Product Description
HT19 ヘントング 絶対計 圧感センサー 水と油用
絶対計 ピエゾレシシブ圧力変換機 油水圧変換機 センサー
HT19 シリコンピエゾレシシブ圧力センサー
シリコン圧力センサーの導入:
HT19は,高度に安定した分散型シリコン元素で構成されたコアを持つシリコンピエゾレシシブ圧力センサーとして機能します.液体とガスの圧力を,隔離弁とシリコンオイルを介して,試験媒体の圧力をシリコン弁に伝達することによって測定する.センサー の 汎用性 は,空気圧縮機 や 冷却 システム に 広く 用い られ ます
製品の特徴シリコン圧力センサー:
- 1先進技術と316Lステンレス鋼のホイスを使って, チタンやハステロイなどの材料
- 2温度補償とゼロポイントのために厚膜回路を使用 修正
- 3.卓越した信頼性,繰り返し性,安定性
申請シリコン圧力センサー:
- 1. 316Lで非腐食性ガスと液体の圧力を測定するのに適しています ステンレス鋼との互換性
- 2石油,化学,メタルルギー,電力,水文学を含む様々な産業プロセスサイトで使用されます.
- 3海洋産業や航空産業で使用される
- 4. 水力・気力制御システムに適しています
- 5. プロセス制御アプリケーションで使用
電気性能シリコン圧力センサー:
- 1電力供給: ≤2mA DC (典型的な1.5mA DC)
- 2. 入力阻力:3KΩ~6KΩ
- 3出力阻力:2.5KΩ~6KΩ

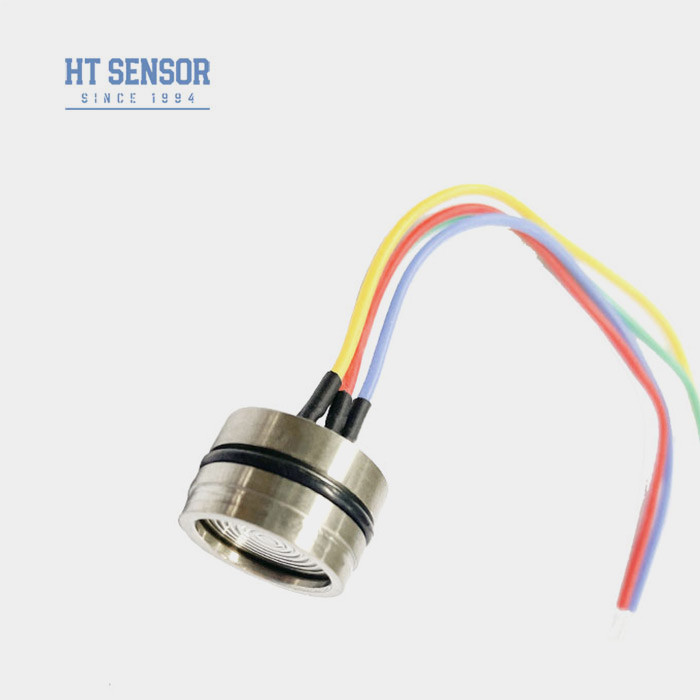

- 4電気接続:金で覆われたコヴァーピンや100mm高温ケーブル
| 性能パラメータシリコン圧力センサー: | |||||
| 範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 封印された | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| タイプ | マックス | ユニット | |||
| 非線形性 | ±015 | ±03 | %F.S | ||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | ||
| ヒステレシス | 0.05 | 0.1 | %F.S | ||
| ゼロ出力 | 0±1 | 0±2 | mV | ||
| スパン出力 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 温度エラー-ゼロ | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| 温度 誤差 範囲 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±05 | ±1 | %F.S | ||
| 補償したテンプ | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 動作温度 | -20~80 | oC | |||
| 貯蔵温度 | -40~125 | oC | |||
| 許容される過負荷 | 全スケールまたは120MPaの3倍間の小さい値を取ります | ||||
| 爆発圧 | 5X 完全なスケール | ||||
| 長期的安定性 | 0.2 % | F.S. 年間 | |||
| 弁膜材料 | 316L | ||||
| 断熱抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||||
| ショック | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリル環またはフッロ環 | ||||
| 充填 中間 | シリコンオイル | ||||
| 体重 | 約20g | ||||
| パラメータは以下の条件で試験する: 1.5mA @ 25°C | |||||
| 図面 建設 シリコン圧力センサー | |
| タイプ1 | |
| タイプ2 | |
| 電気接続と補償シリコン圧力センサー |
|
|
| 選択した例 |
| 注文のヒント |
2補正板を詰め込むか,損傷しないように,ホイジングを縦に並べて,均等な圧力をかけます.
3測定基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
| Q&A |
.
.
