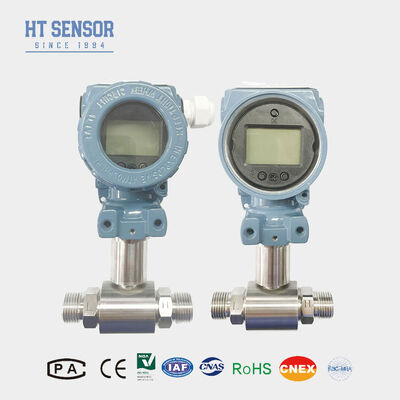

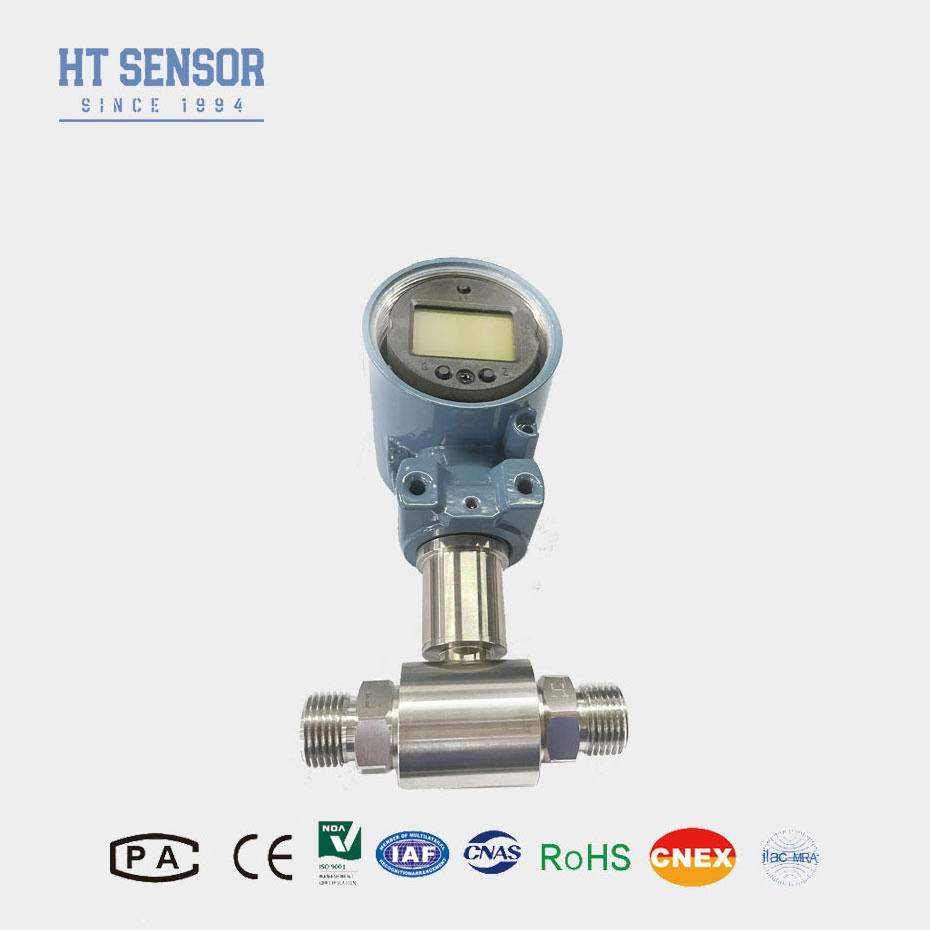

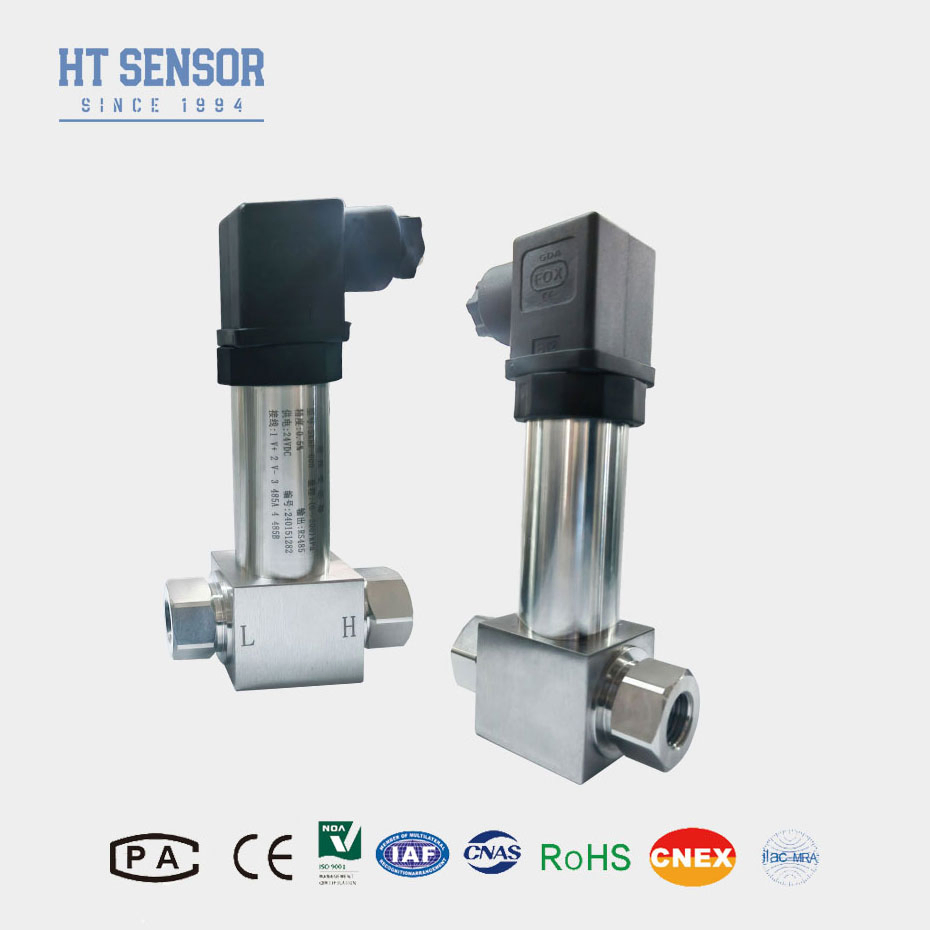

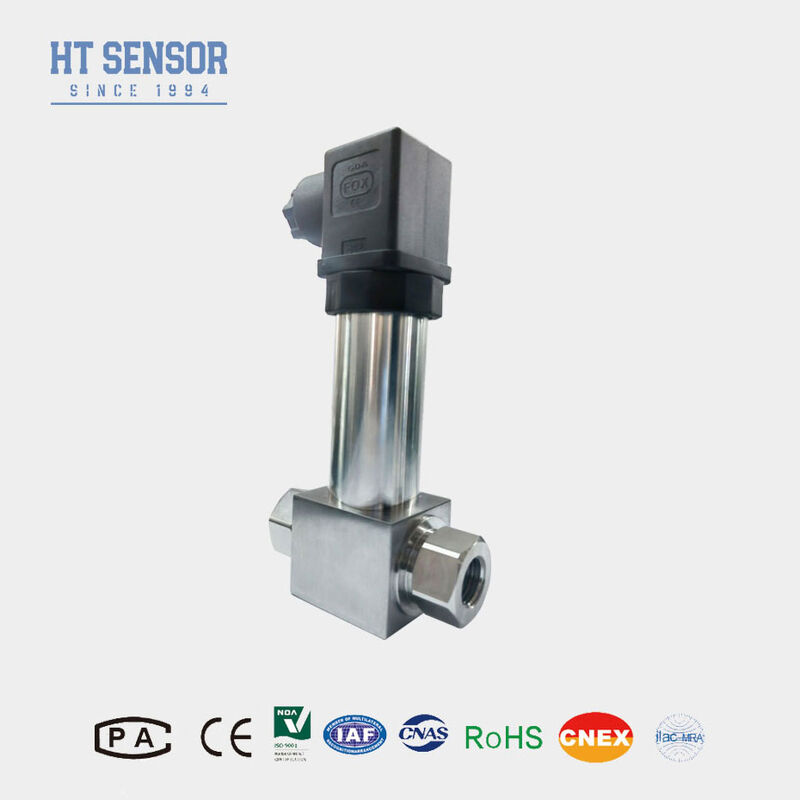

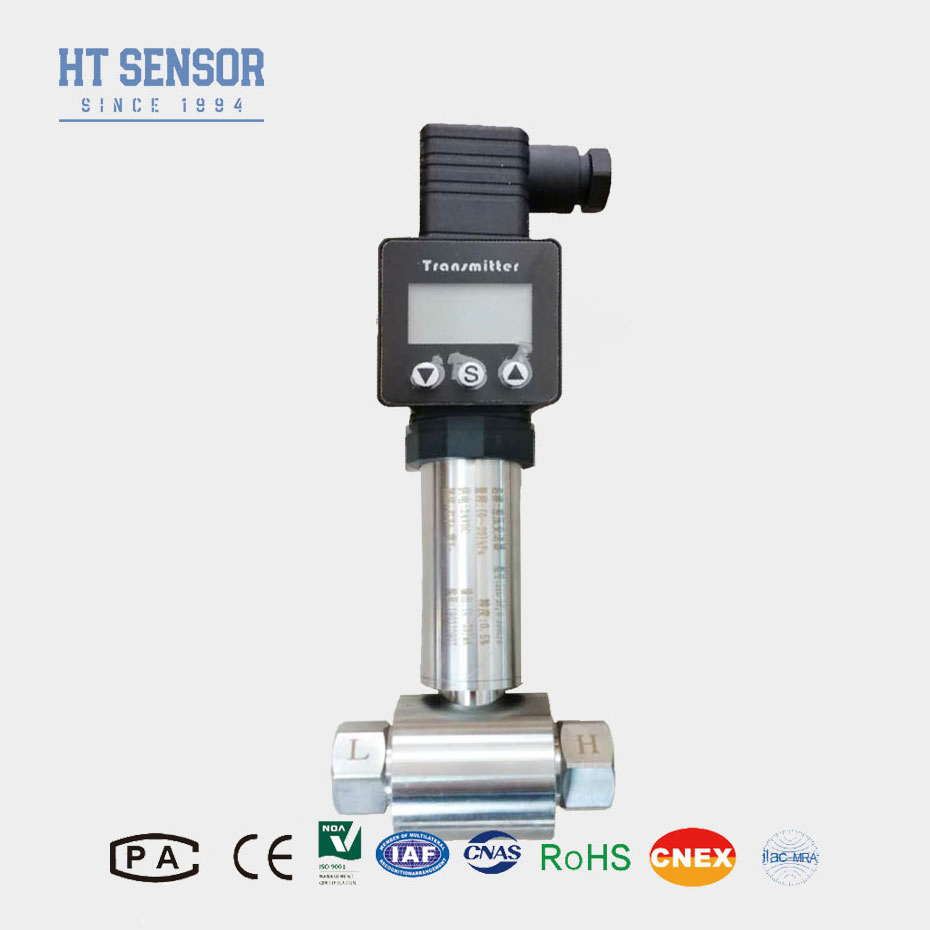

産業用途向けBP93420D-II差圧トランスミッター IP65保護、およびレベル圧力センサー ステンレス鋼構造
Product Details
| 型番: | BP93420D-II | 測定媒体: | 液体,空気 |
|---|---|---|---|
| 精度等級: | 0.25%、0.5% | 圧力範囲: | 0〜10kpa~2MPa |
| IP等級: | IP65 | ハウジング材質: | 304SS |
| 重さ: | ~0.45kg | 補償時間: | -10～70 |
| 片側過負荷: | 定格範囲の3倍以下 | 静圧: | 定格レンジの5倍または7MPaの間の最小値 |
| 再現性: | ±0.03％（typ。）±0.05％FS（最大） | 長期 安定性: | ±0.5%FS/年(≤200KPa) ±0.2%FS/年(>200KPa) |
| 動作温度: | -30℃～80℃ | 出力信号: | 4～20mA、0～10/20mA、0/1～5V、0.5～4.5V |
| ハイライト |
精度0.25%の差圧発信器,IP65保護圧力センサー,ステンレス構造シリコン圧力センサー |
||
Product Description
- コンパクト設計と容易な取り付けを実現するステンレス鋼構造
- 安定した性能のための厳格な温度補償と経年スクリーニング
- 柔軟な電気インターフェースオプション：プラグインまたは直接配線
- パイプラインシステムにおけるガスおよび液体の差圧測定
- 石油、化学、冶金、発電、水文学における産業プロセス監視
- パイプラインおよび炉室の圧力測定
| 測定範囲 | 0-10KPa...~2MPa |
|---|---|
| 圧力タイプ | 差圧 |
| 片側過負荷 | 定格範囲の3倍以下 |
| 静圧 | 定格範囲の5倍または7 MPaの最小値 |
| 精度 @ 25℃ | ±0.25% (標準) ±0.5% (最大) |
| 繰り返し性 | ±0.03% (標準) ±0.05%FS (最大) |
| ヒステリシス | ±0.03% (標準) ±0.05%FS (最大) |
| 長期安定性 | ±0.5%F.S/年 (≤200KPa) ±0.2%F.S/年 (>200KPa) |
| ゼロ点温度ドリフト | ±0.01%FS/℃ (>100KPa), ±0.02%FS/℃ (≤100Kpa) |
| スパン温度ドリフト | ±0.01%FS/℃ (>100KPa), ±0.02%FS/℃ (≤100Kpa) |
| 補償温度 | 0-50℃ (0-10KPa, 0-20KPa), 0-70℃, -10-70℃ |
| 動作温度 | -30℃～80℃ |
| 保管温度 | -40℃～100℃ |
| 耐振動性 | 10g, 55Hz ~ 2kHz |
| ハウジング材質 | 304, 316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 防爆等級 | 本質安全防爆 |
| 保護等級 | IP65 |
| 重量 | 約0.45kg |
| 出力信号 | 供給電圧 | 出力タイプ |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4線式 |
| 0～10/20mA | 3線式 | |
| 0/1～5V | 5VDC | |
| 0.5～4.5V | 5VDC |
- 測定媒体と製品接触部品の適合性を確認してください
- 3バルブマニホールドを設置し、正負チャンバーに制御された圧力を印加してください
- 設置への影響を最小限にするために、圧力インターフェースを水平に配置してください
- 注文時に、振動、衝撃、または電磁干渉に関する特別な要件を指定してください
| コンポーネント | コード | 説明 |
|---|---|---|
| 外形構造 | DII | 差圧トランスミッター |
| 測定範囲 | 0-10KPa...~2MPa | |
| 電源 | D1 | 24VDC |
| 電源 | D2 | 5VDC |
| 電源 | D3 | その他 |
| 出力信号 | S1 | 4～20mADC |
| 出力信号 | S2 | 1～5VDC |
| 出力信号 | S3 | 0～5VDC |
| 出力信号 | S4 | 0～10mADC |
| 出力信号 | S5 | 0～20mADC |
| 出力信号 | S6 | 0～10VDC |
| 出力信号 | S7 | 0.5～4.5VDC |
| 圧力接続 | J1 | M20×1.5 オス |
| 圧力接続 | J2 | G1/2 オス |
| 圧力接続 | J3 | G1/4 オス |
| 圧力接続 | J4 | 1/2 NPT オス |
| 圧力接続 | J5 | その他 |
| 電気接続 | B1 | ハーシュマン |
| 電気接続 | B2 | PG7 プラグ |
| 電気接続 | B3 | シールドケーブル出力 |
| 電気接続 | B4 | その他 |
| 圧力タイプ | D | 差圧 |
Product Highlights
BP93420D-II 差圧トランスミッタは、0.25% の精度、IP65 保護、および 304 SS 構造を提供します。 2 年間の保証と信頼性の高いパフォーマンスにより、産業用液体/ガス用途向けにカスタマイズ可能です。
