| 証明: | CE |
|---|---|
| 最小注文数量: | 1 |
| 価格: | 25 |
| 型番: | BP93420D-I | 測定媒体: | ガス |
|---|---|---|---|
| 精度等級: | 0.25％ | 圧力範囲: | 0〜10kpa~2MPa |
| IP等級: | IP65 | 圧力式: | 差圧 |
| 糸: | M10 * 1 またはカスタマイズされた | ケーブルの材質: | ポリビニルクロリド |
| 測定範囲: | 0～500Pa...～200kPa | 片側過負荷: | 定格範囲の3倍以下 |
| 静圧: | 定格レンジの5倍または7MPaの間の最小値 | 動作温度: | -30℃～80℃ |
| 保管温度: | -40℃～100℃ | ハウジング材質: | 304,316L |
| ダイヤフラム材質: | 316L | ||
| ハイライト: | 0.25%精度の差圧センサー,IP65保護差圧発信器,ステンレス鋼構造圧力トランスデューサ |
||

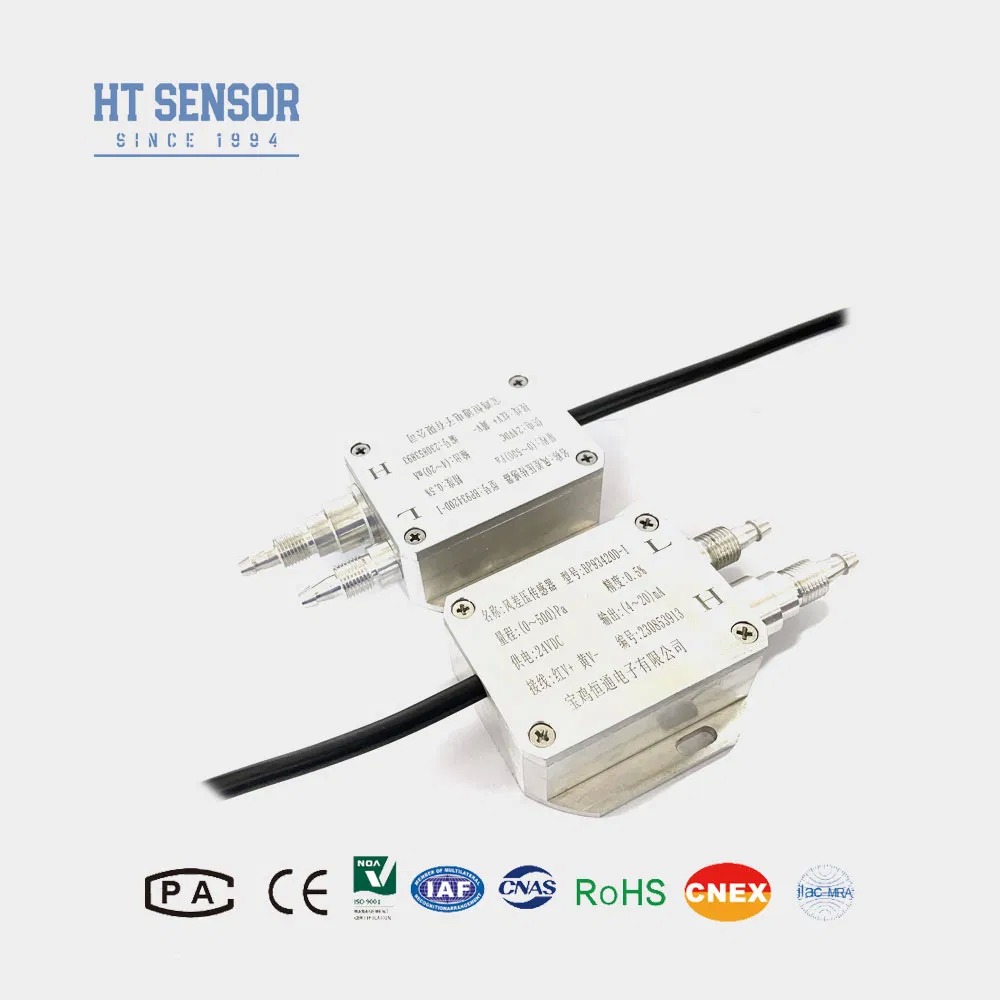

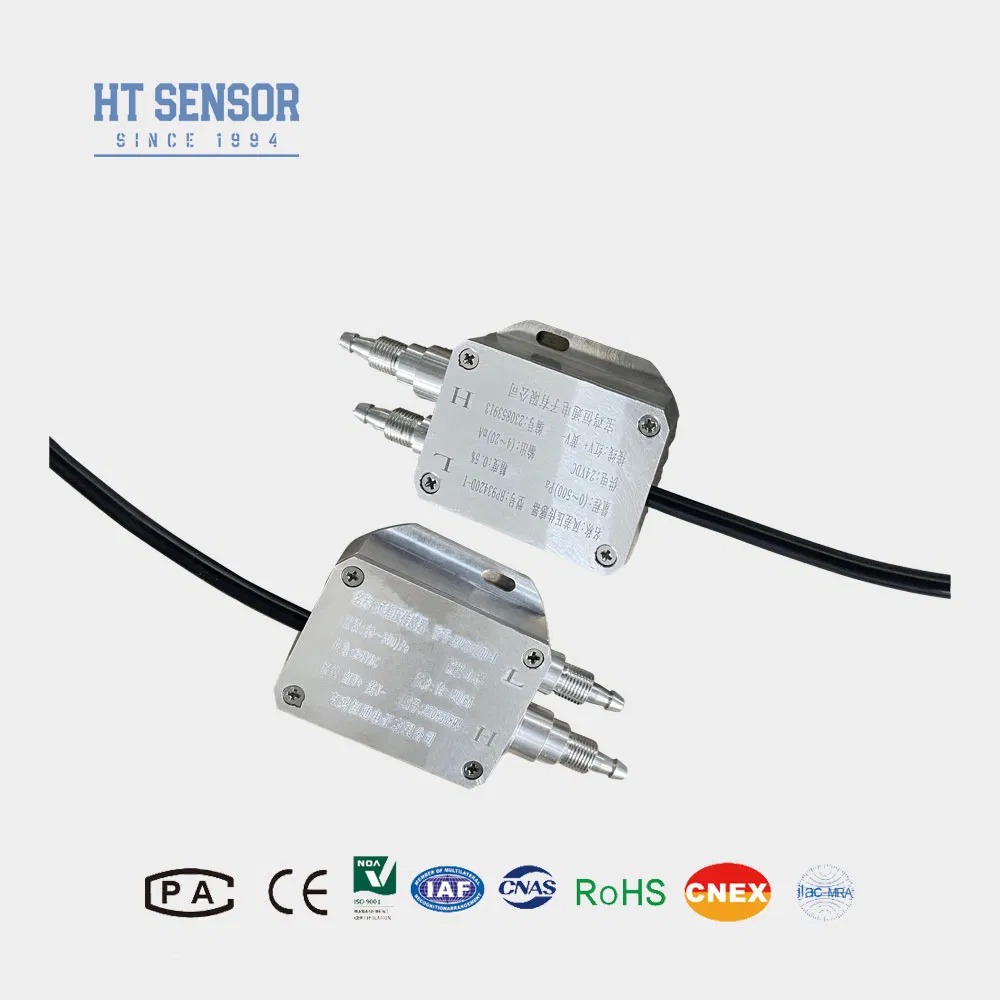

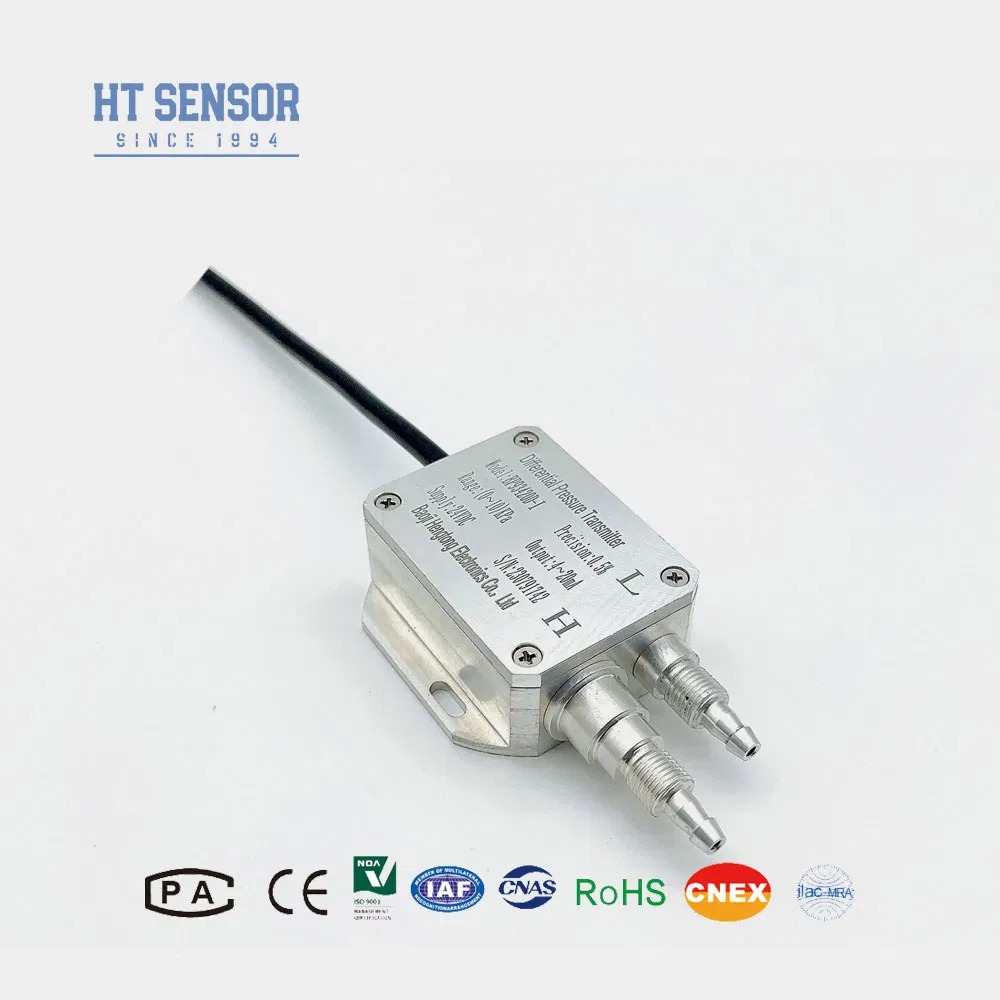

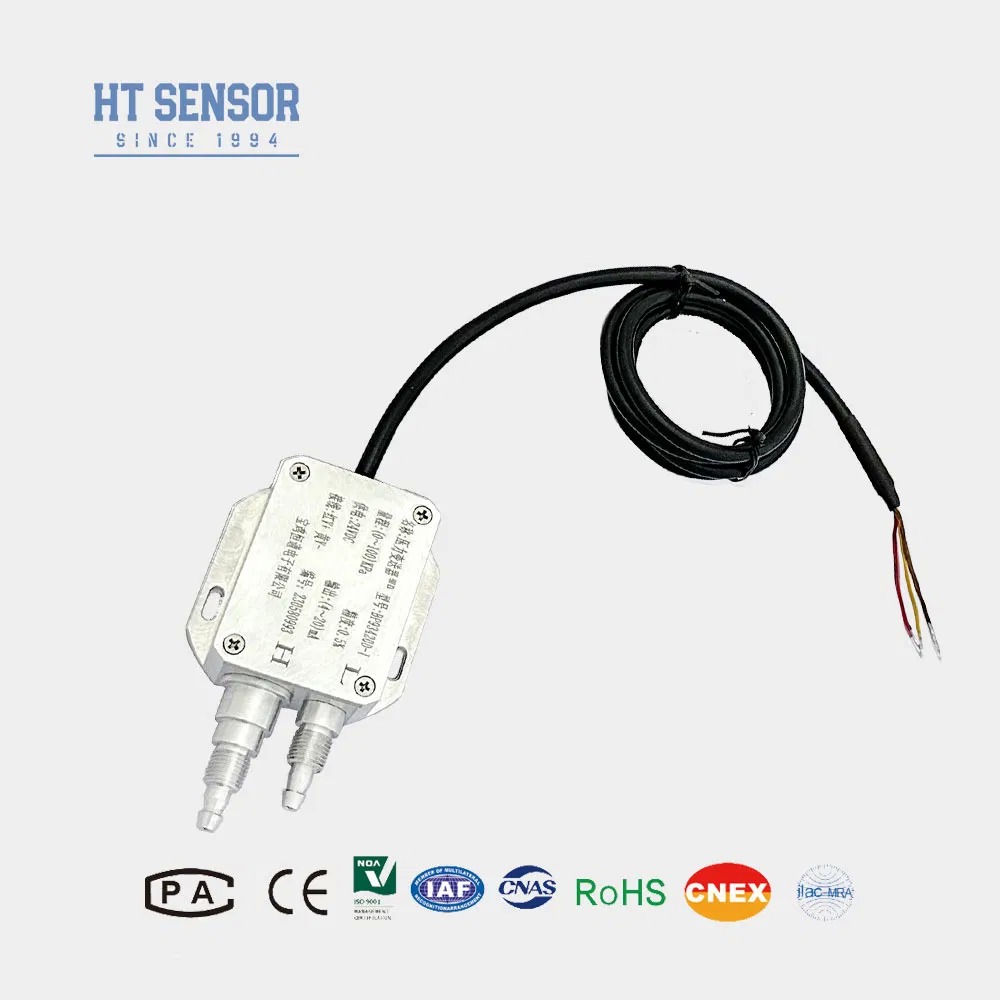

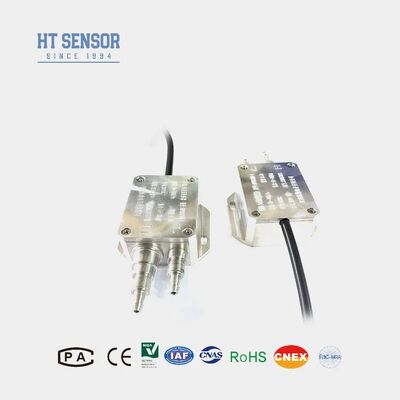

BP93420DIの差圧トランスミターは,圧力の変化に対して線形出力を提供するウィートストーンブリッジセンサーチップを通じて差圧を正確に測定します.この装置は,石油経由の工業パイプラインアプリケーションでガスと液体の差圧の正確な測定のために設計されています化学,電力,水文分野
| 測定範囲 | 0〜500Pa~200kPa |
| 圧力の種類 | 差異 的 圧力 |
| 片側過負荷 | 定数範囲の ≤3倍 |
| 静的圧力 | 最低値は,定数範囲の5倍または7 MPa |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.5%F.S/年 ((≤200KPa) ±0.2%F.S/年 ((>200KPa) |
| ゼロ 温度 漂流 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 補償温度 | 0〜50°C (~0〜10KPa, 0〜20KPa),0〜70°C,-10〜70°C |
| 動作温度 | -30°C~80°C |
| 貯蔵温度 | -40°C~100°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | 本質的に安全で爆発性がある |
| 保護評価 | IP65 |
| 体重 | ~0.2kg |
| 出力信号 | 供給電圧 | アウトプットタイプ |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ | |
| 0/1~5V 0.5~4.5V |
5VDC |
この製品を選択する際には,測定基質が製品の接触部位と互換性があるかを確認します.測定点とトランスミッターの間に3バルブマニホールドを設置し,負圧室と正圧室の両方に均質な圧力を適用する.
設置中に,位置圧力は位置への影響を最小限にするために水平に接しています. 強い振動,即時の衝撃力を含む特別な要求のために,強い電磁気干渉オーダーにこれらの条件を指定してください
| BP93420XX | 圧力トランスミッター |
| コード | 図面 建設 |
| DII | 差圧トランスミッター |
| 測定範囲 | 0〜10KPa~2MPa |
| コード | 電源 |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | ほか |
| コード | 出力信号 |
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| コード | 圧力接続 |
| J1 | M20×1.5 男性 |
| J2 | G1/2 男性 |
| J3 | G1/4 男性 |
| J4 | 1/2 NPT 男性 |
| J5 | ほか |
| コード | 電気接続 |
| B1 | ヒルシュマン |
| B2 | PG7プラグ |
| B3 | 密封ケーブル出力 |
| B4 | ほか |
| コード | 圧力の種類 |
| D | 差異 的 圧力 |
