HT20 差圧シリコン圧力センサー 圧力校正機器用 差圧センサー
Product Details
| 型番: | HT20 | ワイヤリングタイプ: | 4本のワイヤー |
|---|---|---|---|
| 測定媒体: | ガスと液体 | 範囲: | 0-10kpa〜2mpa |
| 力: | 1.5mA ((0.4-2.0mA) | 輸送パッケージ: | カートン |
| 長さ: | 29.5mm | 起源: | バオジ 中国 |
| Hsコード: | 9026209090 | タイプ: | 差圧センサー |
| のために: | 差圧トランスミッター | 材料: | ステンレス鋼 |
| カスタマイズ: | 利用可能 | ||
| ハイライト |
HT20 シリコン圧力センサー,シリコン差圧センサー,圧力校正装置 シリコン圧力センサー |
||
Product Description

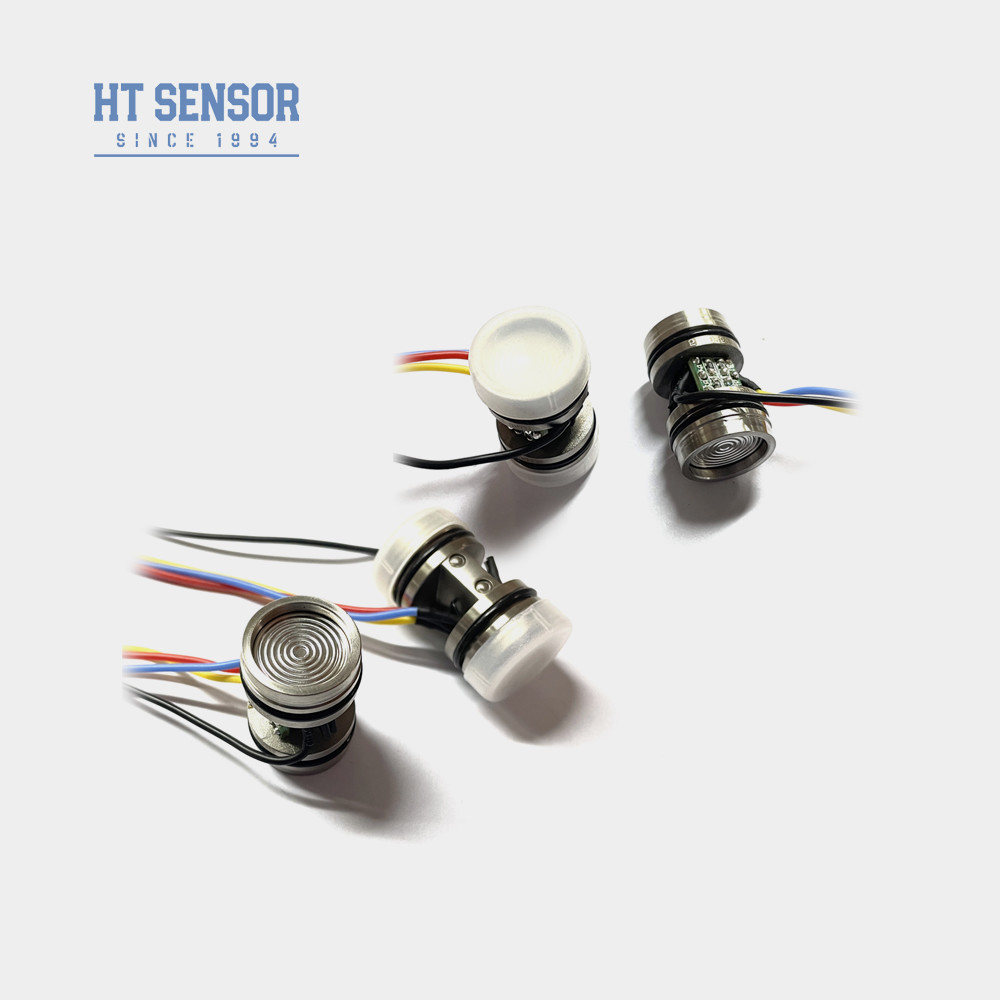

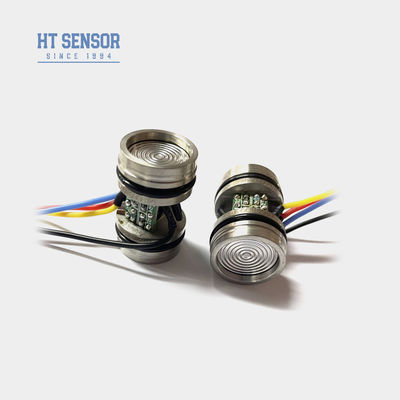

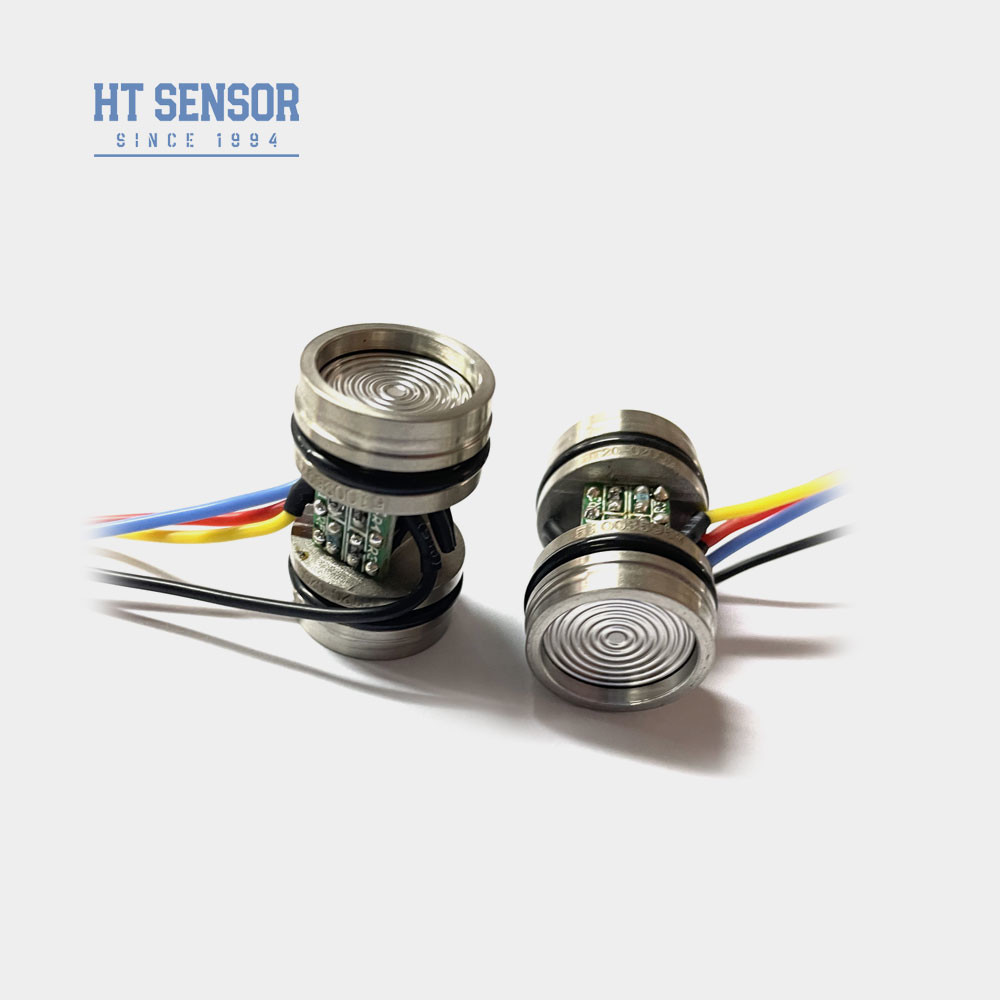

圧力校正機器用HT20差圧シリコン圧力センサー
HT20 差圧センサー
差圧シリコン圧力センサーの紹介：
HT20差圧シリコン圧力センサーは、高度に安定した拡散シリコン素子をコアとするシリコンピエゾ抵抗差圧センサーです。コアは316L ステンレス鋼ハウジングに収められており、圧力はステンレス鋼 ダイアフラムを介して伝達され、密閉されたシリコンオイルが感圧チップに伝達されます。感圧チップは 測定媒体に直接接触せず、完全な固体構造を形成して 圧力測定を可能にし、差圧の正確な測定を可能にします。 したがって、この製品は、 過酷で腐食性の環境を含む、差圧測定を必要とするさまざまなシナリオに適用できます。
製品 特徴 差圧シリコン圧力センサーの:
- 安定した信頼性の高い性能
- 高い静圧耐性
- 費用対効果
- シリコンピエゾ抵抗オイル充填感圧素子を使用
- 電源：≤2mA DC（標準1.5mA DC）
- 入力インピーダンス：3KΩ〜6KΩ
- 出力インピーダンス：2.5KΩ〜6KΩ
- 電気的接続：金メッキコバールピンまたは100mm高温ワイヤ
| 性能パラメータ 差圧シリコン圧力センサーの: | |||||
| 測定範囲 | 10KPa、35KPa、100KPa、200KPa、350KPa、1000KPa、2000Kpa | ||||
| Typ | 最大 | 単位 | |||
| 直線性 | ±0.15 | ±0.3 | %F.S | ||
| 再現性 | 0.05 | 0.1 | %F.S | ||
| ヒステリシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| ゼロオフセット温度ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| フルスケール温度ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| 補償温度 | ≤20KPa | 0〜50 | ºC | ||
| ≥35kPa | 0〜70 | ºC | |||
| 動作温度 | -20〜80 | ºC | |||
| 保管温度 | -40〜125 | ºC | |||
| 許容過負荷 | フルスケールの3倍または4MPaの小さい方の値を選択 | ||||
| バースト圧力 | フルスケールの5倍 | ||||
| 長期安定性 | 0.2 % | F.S/年 | |||
| ダイアフラム材質 | 316L | ||||
| 絶縁抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS、20Hz〜2000Hzの条件下で変化なし | ||||
| 衝撃 | 100g、11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッ素ゴム | ||||
| 充填媒体 | シリコンオイル | ||||
| 重量 | 〜45g | ||||
| パラメータは、次の条件下でテストされています： 1.5mA @ 25°C | |||||
| 外形構造 | |
| 寸法 |  |
| 注記:出力端子はプラス端子です。ワイヤの色に変更がある場合は、正確な情報についてはセンサーに添付されているラベルを参照してください。 | |
| 電気的接続と補償 差圧シリコン圧力センサーの |
|

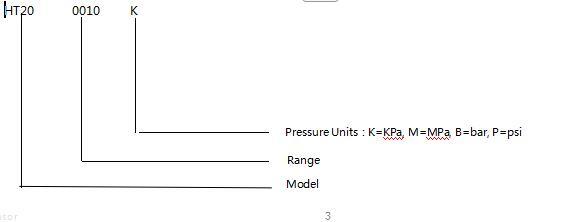

| 選択例 |
| 製品 |
よくある質問：
1. Q：圧力センサー送信機の機能は何ですか？
A：当社の圧力センサー送信機は、高精度、耐久性、優れた性能を特徴とし、カスタマイズオプションがあります。
2. Q：特別な仕様をカスタマイズできますか？
A：はい、当社のエンジニアは、OEMおよびODMサービスを通じて、特定のニーズに合わせて製品を調整できます。
3. Q：生産能力はどのくらいですか？
A：当社の製造施設は、毎月最大30,000個の圧力センサー送信機を製造する能力があり、大規模な注文に対応できます。ただし、スムーズな生産と納期のスケジュールについては、事前に当社の営業チームにご連絡いただくことをお勧めします。
4. Q：標準的な納期はどのくらいですか？
A：標準モデルの納期は通常5〜8営業日ですが、カスタマイズされた製品は異なる場合があります。
5. Q：製品の価格設定はどのようになっていますか？割引はありますか？
A：大量注文または長期的なパートナーシップについては、割引が適用される競争力のある価格を提供しています。
6. Q：製品の保証は何ですか？アフターサービスは？
A：当社の製品には、出荷日から24か月の保証が付いており、アフターサービスでは、PCネットワークを介したリモート指示サポートとともに、24時間以内の迅速な対応を保証します。
