HTセンサー HT-IQT-B 高温測定センサーのための分散シリコン圧力センサー
Product Details
| 型番: | HT-IQT-B | 範囲: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| ワイヤリングタイプ: | 金色コーバールピン | 測定媒体: | 空気と液体水と油 |
| 糸: | 50.4mm | 出力: | mv信号 |
| 力: | 1.5mA | タイプ: | 分散型シリコン圧力センサー |
| 出力信号の種類: | アナログ | 材料: | 316Lステンレス鋼 |
| ハイライト |
分散型シリコン圧力センサー,高温シリコン圧力センサー,HT-IQT-B シリコン圧力センサー |
||
Product Description

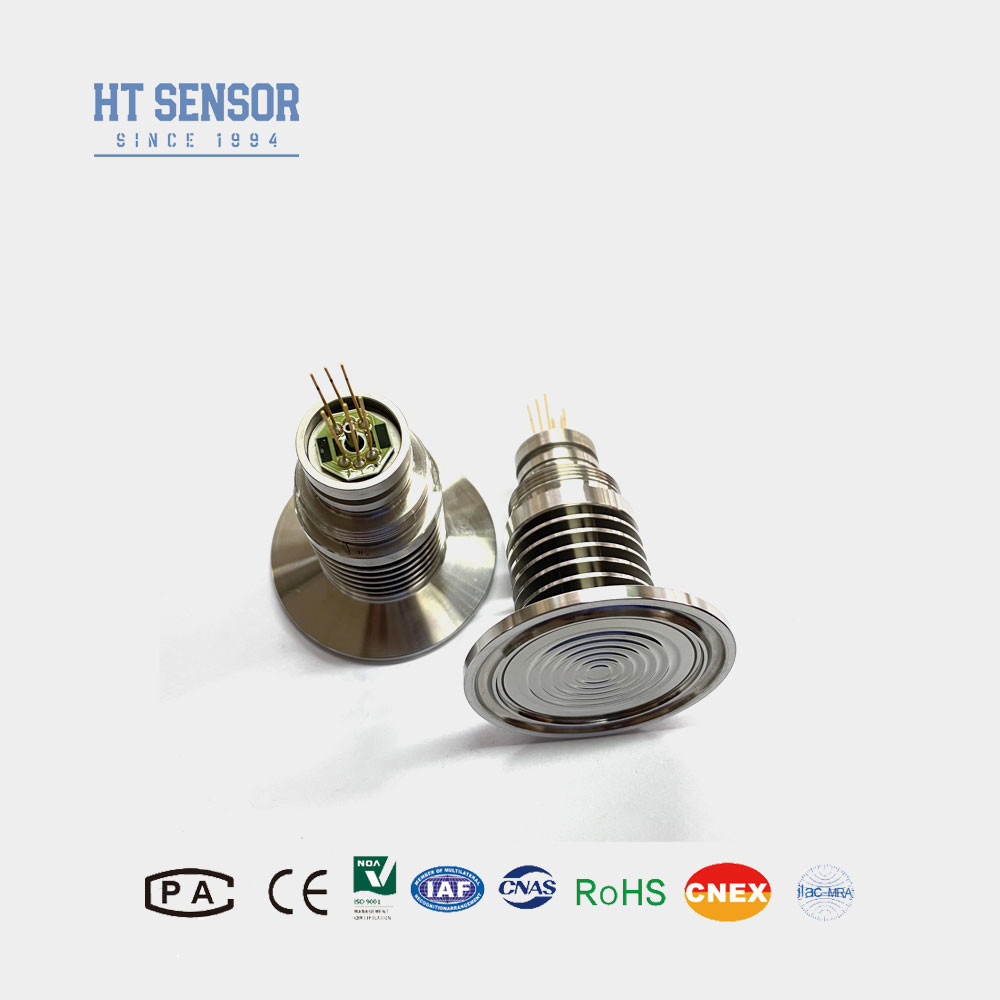

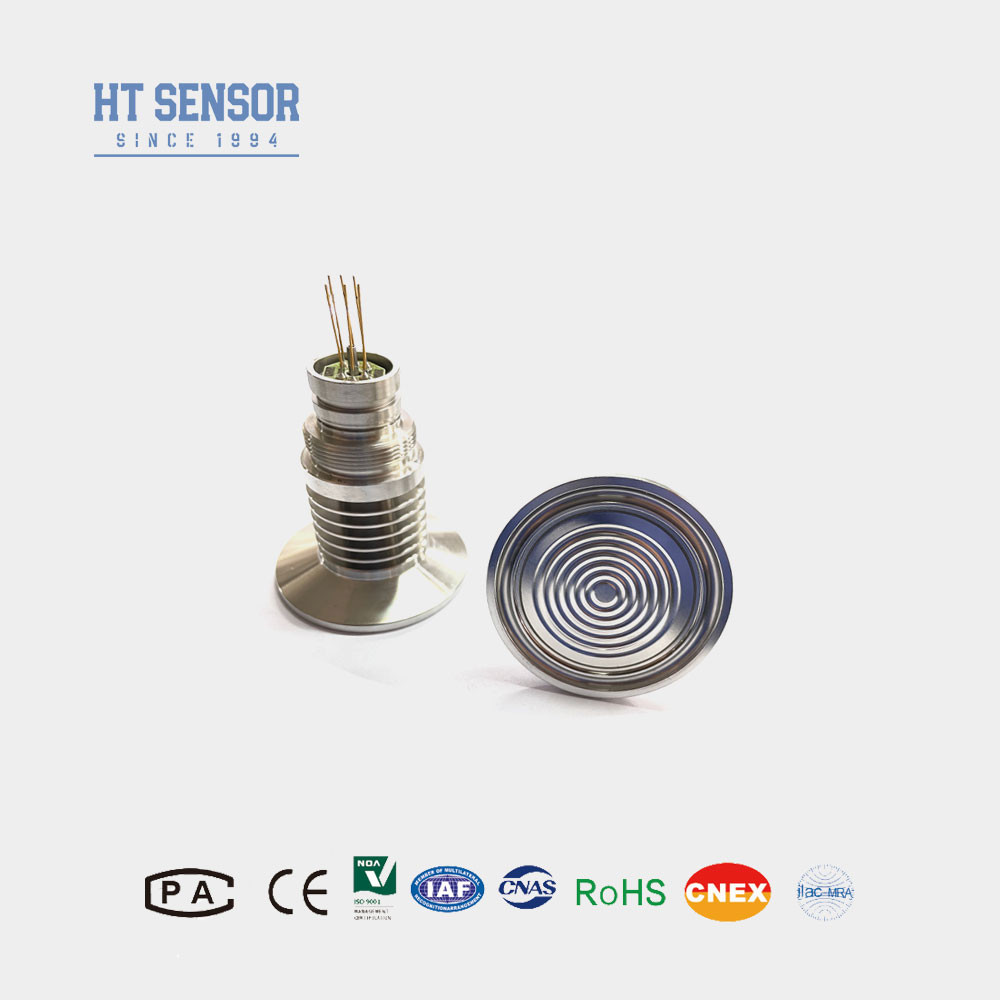

HTセンサー HT-IQT-B 高温測定用拡散型シリコン圧力センサー
HT-IQT-B ピエゾ抵抗型 シリコン圧力センサー
拡散型シリコン圧力センサーの紹介:
HT - IQT - B シリコン圧力センサーは、埋め込み型ダイアフラムの一種です。圧力はステンレス鋼ダイアフラムを介して感圧チップに伝達され、シリコーンオイルで密閉されています。センサーチップは、圧力を検出可能なミリボルト電気信号に変換します。したがって、測定媒体の圧力値を直感的に観察できます。この製品はプレートダイアフラム構造を採用しており、高温ヒートシンクを備え、高温媒体測定効果が良好です。裸のフラットダイアフラムは清掃が容易で、粘性媒体の測定に効果があります。食品、健康、その他の産業に適用します。
電気的性能 拡散型シリコン圧力センサーの:
- 電源: ≤2mA DC (0.4-1.5mA DC).
- 入力インピーダンス : 2.5KΩ~6KΩ.
- 出力インピーダンス: 2.5KΩ~6KΩ.
- 電気的接続: 金メッキコバールピンまたは100mm高温ワイヤ。
| 性能パラメータ 拡散型シリコン圧力センサーの: | |||||
| 測定範囲 | ゲージ(G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| 絶対(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 密閉(S) | 3500KPaS | ||||
| Typ | Max | 単位 | |||
| 非線形性 | ±0.15 | ±0.3 | %F.S | ||
| 再現性 | 0.05 | 0.1 | %F.S | ||
| ヒステリシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| ゼロオフセット温度ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| フルスケール温度ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| 補償温度 | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| 動作温度 | -20~80 | ºC | |||
| 保存温度 | -40~125 | ºC | |||
| バースト圧力 | フルスケールの5倍 | ||||
| 長期安定性 | 0.2 % | F.S/年 | |||
| ダイアフラム材質 | 316L | ||||
| 絶縁抵抗 | ≥200MΩ 100VDC | ||||
| 衝撃 | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッ素ゴム | ||||
| 充填媒体 | シリコーンオイル | ||||
| 重量 | ~220g | ||||
| パラメータは以下の条件下でテストされています: 1.5mA @25°C | |||||
| 外形構造 | |
| 寸法 |
|
| 電気的接続と補償 |
|
| 選択例 |
| 注文のヒント |
3. 測定媒体がコアダイアフラムとハウジング材質（316L）と互換性がない場合は、注文時に特別な指示を提供する必要があります。
4. ダイアフラムの変形や貫通によるコアの損傷を防ぐため、手や鋭利なものでセンサーダイアフラムを押さないでください。
5. ゲージ圧コアの圧力ポートを大気に開放し、水、水蒸気、または腐食性媒体がコアの負圧室に入るのを防いでください。
6. ピンリードに変更がある場合は、実際のコアのラベルを参照してください。
