| Place of Origin: | Baoji，China |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | CE,RoHs,ISO9001 |
| Model Number: | BP157 |
| Minimum Order Quantity: | 1 |
| 価格: | negotiable |
| Packaging Details: | Standard Export Package |
| Delivery Time: | 5-8 work days |
| Payment Terms: | Western Union, L/C, T/T |
| Supply Ability: | 5000PCS/Month |
| Product Model: | BP157 | Range: | 0~10KPa~20MPa |
|---|---|---|---|
| output: | 4-20mA /0.5-4.5VDC | Accuray: | 0.25% or 0.5% |
| Housing Material: | 304S.S | Protection Rating: | IP65 |
| Model: | 1 | ||
| ハイライト: | オイルコア・プレッシャー・トランスミッター・センサー,ミニシリコン圧力伝達センサー,ステンレス鋼構造圧力伝達センサー |
||

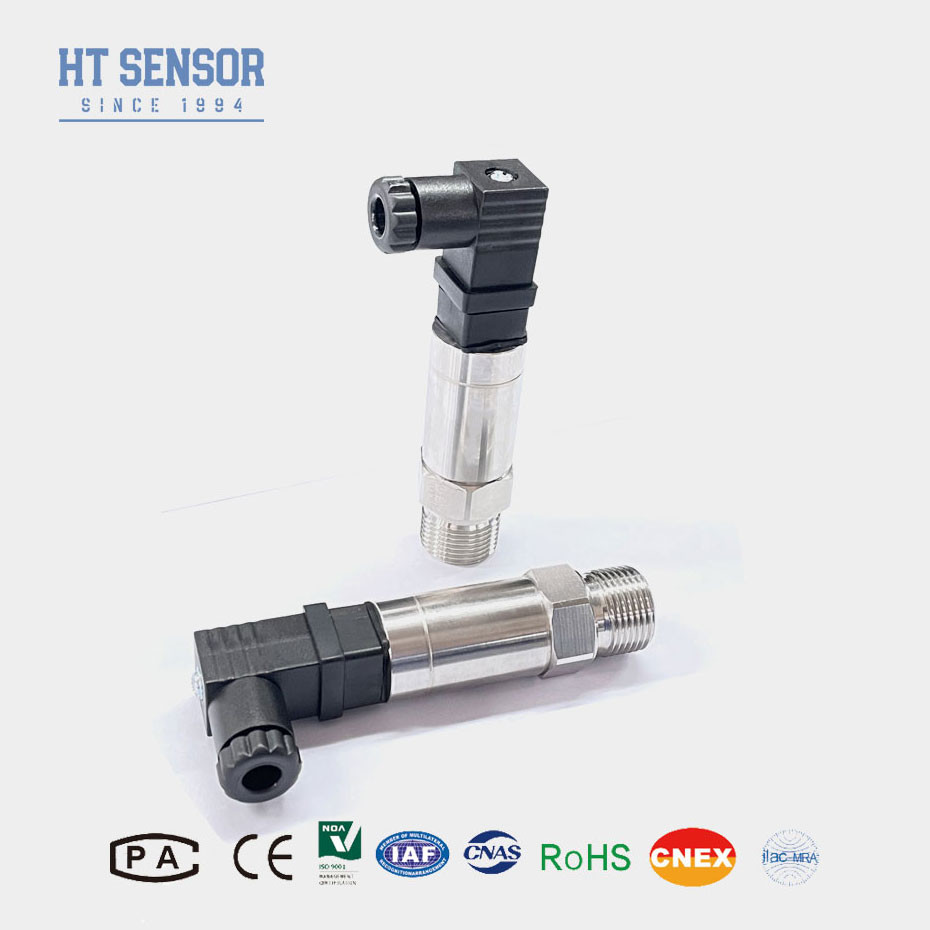

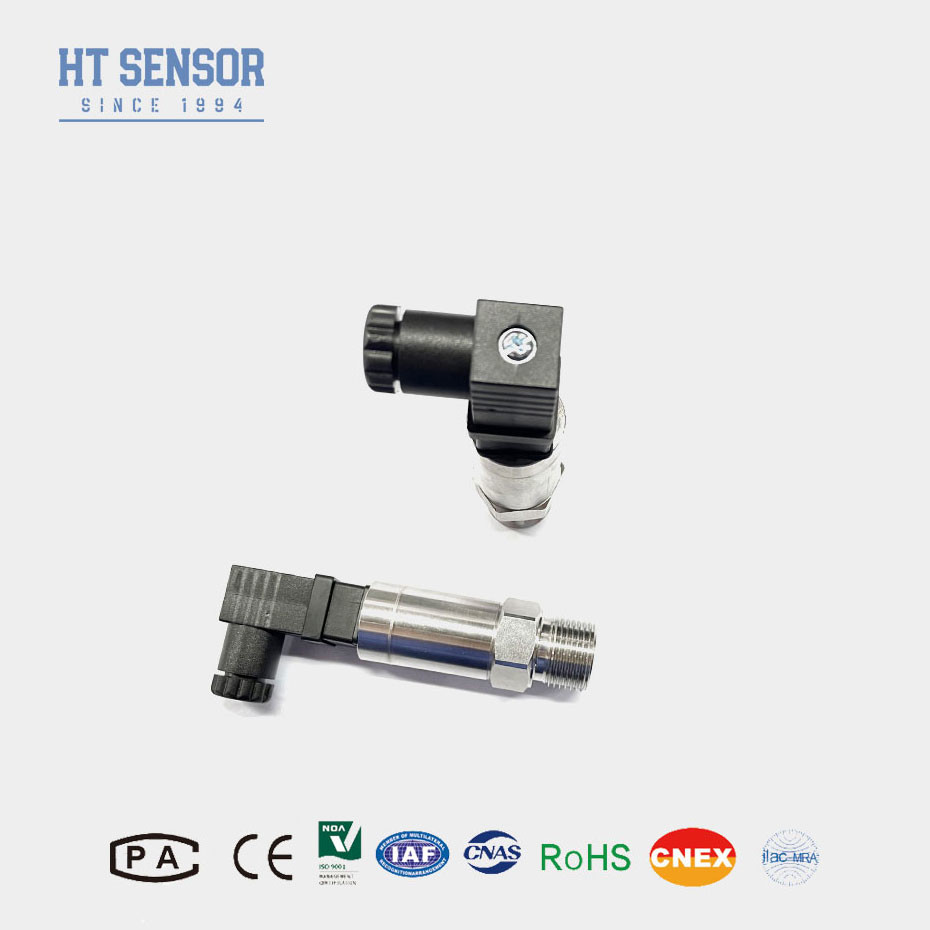

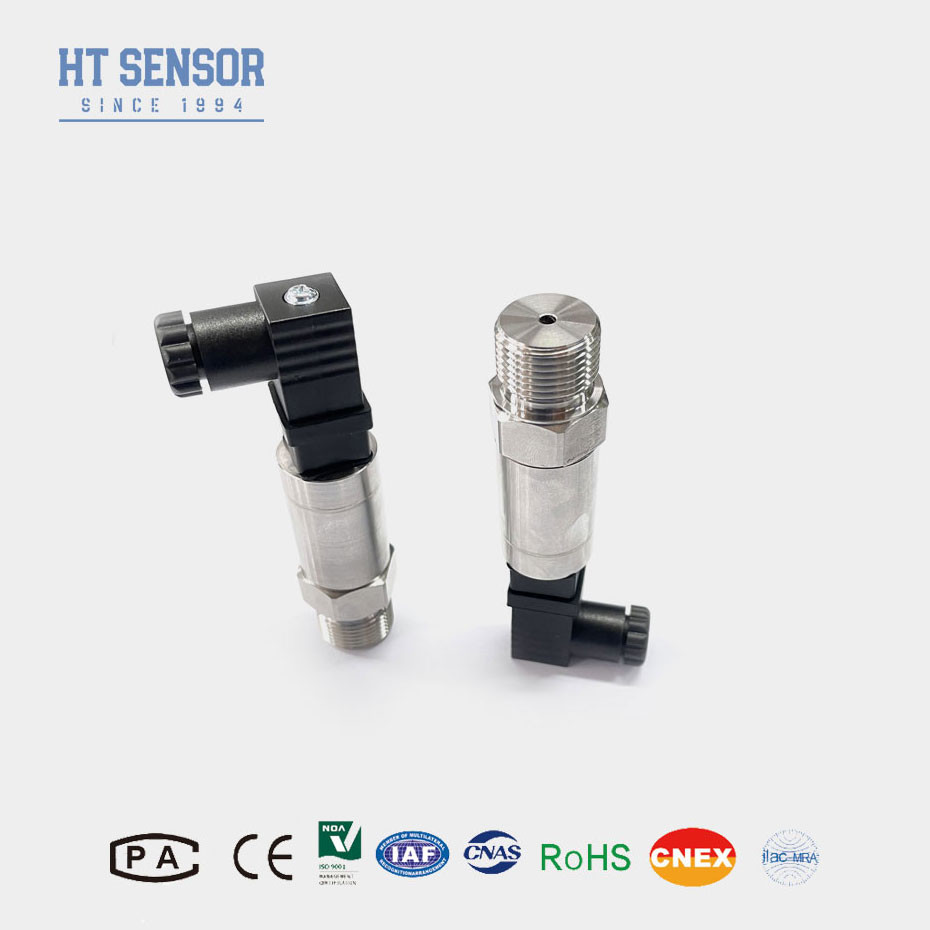

BP157 圧力トランスミッター
圧力伝達センサーの導入:
シリコン材料から作られた薄膜が内部にある. 測定された圧力が弁に作用すると,弁はわずかに変形します.そして,弁膜に小さな抵抗の連続があります弁が変形して 抵抗値が変化すると分散型シリコン圧力トランスミッタには通常,ブリッジ回路が組み込まれていますブリッジは複数のレジスタから構成され,そのうちの1つはピエゾレジスタです.ピエゾレジスタが変化すると,ブリッジは出力電気信号を生成します.ブリッジ出力信号の変化を測定することによって測定された圧力の大きさを間接的に知ることができます.出力信号はアナログ (電圧や電流など) またはデジタル (デジタルコードなど) になります.
圧力伝達センサーの製品特性:
圧力トランスミッターセンサーの用途:
圧力トランスミッターセンサーの性能パラメータ:
| 測定範囲 | 0kPa 10kPa 5MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 @ 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02%F.S. (タイプ) 0.05%F.S. (最大) |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0-70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | エクサ IIC T6 Ga |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.1kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4×20mA | 12°30VDC | 2/3/4のワイヤ |
| 0°10/20mA |
3本のワイヤ |
|
| 0/1・5V | ||
| 0/1・10V | ||
| 0.5.4.5V |
5VDC |
圧力伝達センサーの移動をオーダーする
1製品を選択する際には,測定される介質が製品の接触部位と互換性があることを確認してください.
2注文する際には,爆発防止型製品にはデジタルディスプレイヘッドが含まれていないことに注意してください.
3. LCDまたはLEDディスプレイヘッドを搭載した送信機を注文する場合,送信機の電源は20VDC未満であるべきではありません.
4製品の信頼性の高い動作を確保するために,ユーザーは現場に雷保護装置を設置し,製品と電源が信頼性のある接地を確保することを推奨します.
5フルーアゴムOリングの指定作業温度範囲は -20°Cから250°Cです.製品の動作温度が -20°C未満の場合,EPDMOリングシールを選択する必要があります.
6既定のケーブル長さは1.5mで,3つの材料で利用できます.指定されていない場合は,ポリエチレンケーブル材料で供給されます.別のケーブル材料が必要な場合は,順序に指定してください.
7強い振動,瞬時の衝撃力,強い電磁気または無線周波数干渉などの特殊要件については,当社に通知し,注文に指定してください.
FQA について
1Q: 圧力センサーの特性は?
A: 高精度,耐久性,優れた性能.カスタマイズ可能.
2Q: 特別な仕様をカスタマイズできますか?
A: はい,私たちのエンジニアは,特定のニーズを満たすために製品を調整することができます.我々はOEMとODMサービスを提供
3Q: あなたの生産能力は?
A: 私たちの製造施設は,最大で生産することができます 30,000 圧力センサートランスミッタ月,我々は完全に,大規模な注文のニーズを満たすことができます. しかし,生産と配送のスケジュールを確実にするために,私たちの販売チームに事前に連絡することをお勧めします.
.
4Q: 典型的な配達期間は?
A: 標準モデルでは5~8日です.カスタマイズされた製品は異なります.
