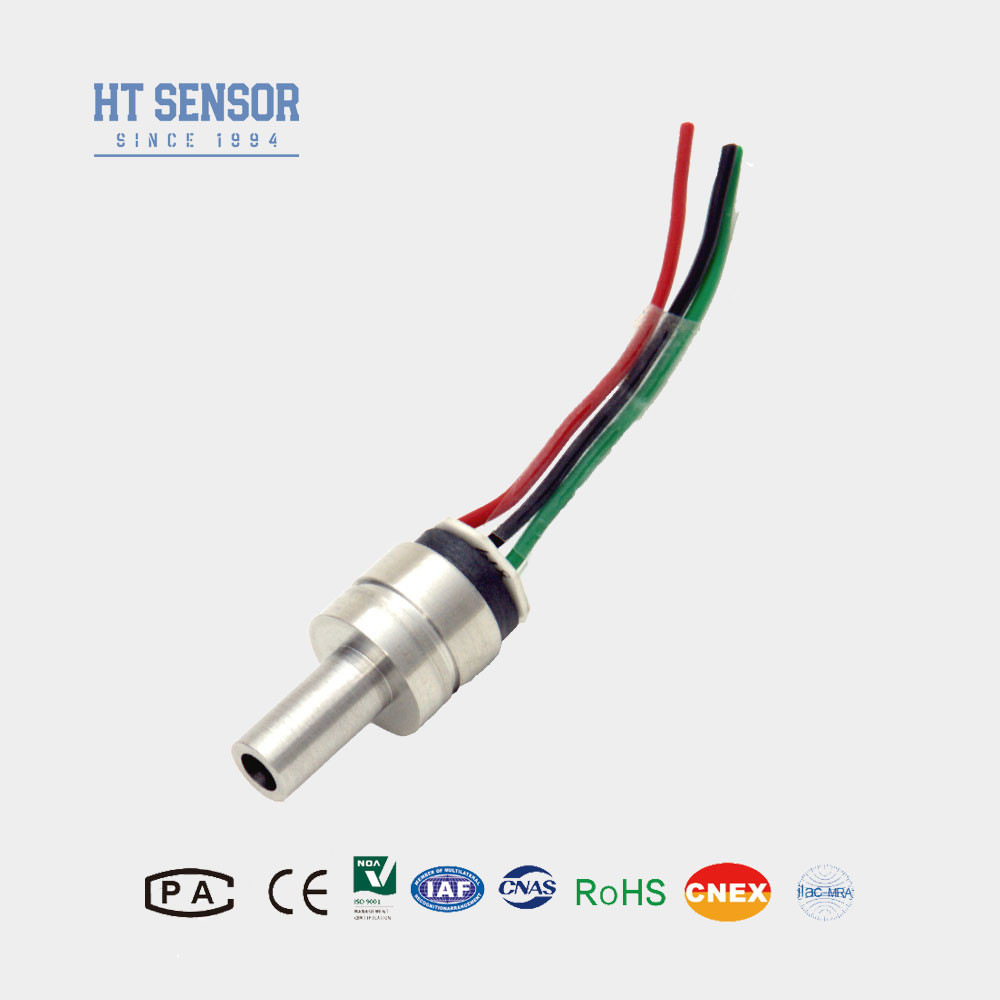

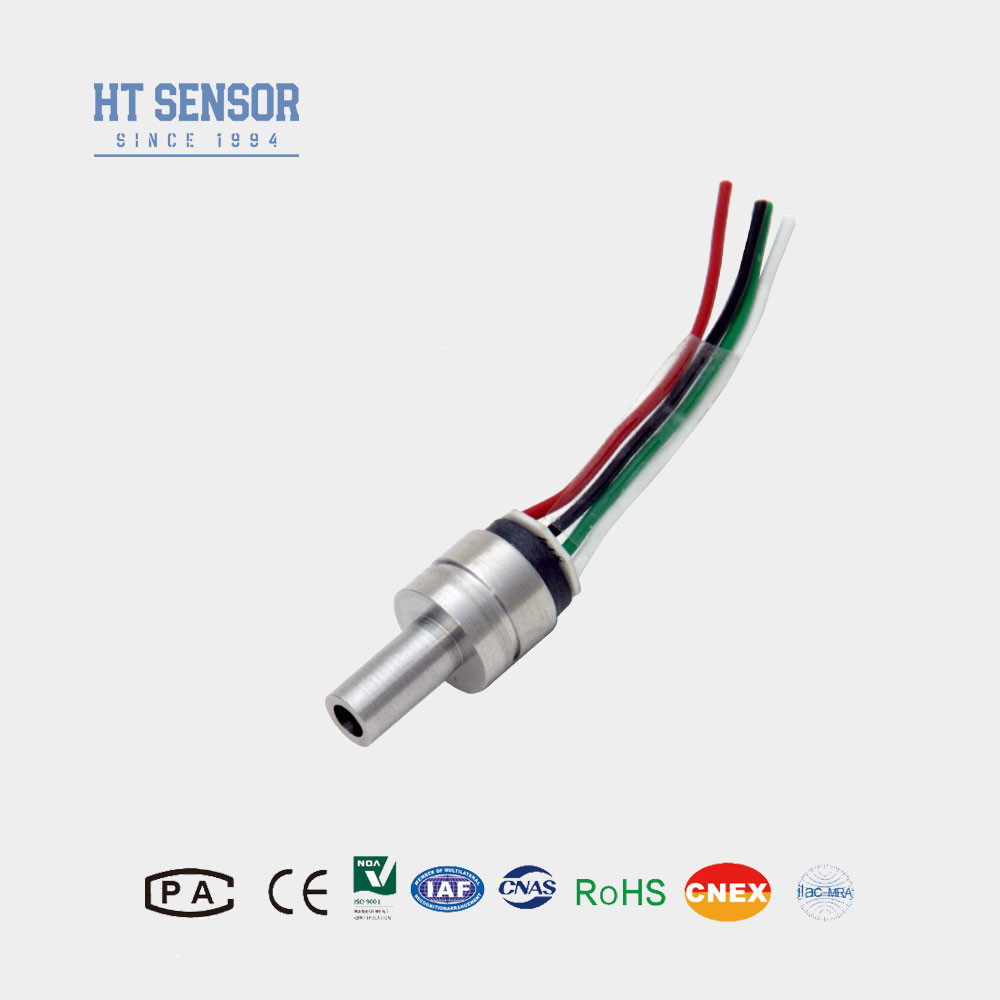

HT13 不腐食性ガスと液体の圧力測定のためのシリコン圧力センサー
Product Details
| 型番: | HT13 | ワイヤリングタイプ: | 4本のワイヤー |
|---|---|---|---|
| 測定培地: | 空気と液体 | dia: | 13mm |
| タイプ: | HT13 シリコン圧力センサー | 出力信号の種類: | mv信号 アナログタイプ |
| 材料: | 316Lステンレス鋼 | カスタマイズ: | 利用可能 |
| ハイライト |
液体シリコン圧力センサー,HT13 シリコン圧力センサー,不腐食性ガスシリコン圧力センサー |
||
Product Description
HT13 不腐食性ガスと液体の圧力測定のためのシリコン圧力センサー
HT13 シリコンピエゾレシシブ圧力センサー
シリコン圧力センサーの導入:
HT13シリコン圧力センサーは,油で満たされた分散シリコン圧力センサーの最新設計です,高圧の衝撃100,000倍は悪くないし,反干渉/侵食/凍結/衝撃,高度な精度と安定性感電圧フィルム付きのステンレス鋼で 圧力反応が速く敏感で 特殊設計の小径圧力センサー最も重要なことはセンサーです316ステンレス鋼,高精度CNC,輸入シール
製品の特徴シリコン圧力センサー:
- 316Lステンレス鋼で包装されています住宅
- 広い測定範囲 0~350KPa~60MpaS
- 高い信頼性と優れた安定性
- 選択可能な様々なスレッドインターフェース
- 316Lで非腐食性ガスと液体の圧力を測定するのに適していますステンレス鋼との互換性
- コンパクトな設計,空間が限られているアプリケーションに最適
- 圧力の監視と制御のためのプロセス制御システムで使用される
- 圧力を測定するために冷却システムや空気圧縮機で使用される
- 電源: ≤2mA DC (典型的な1.5mA DC)
- 入力阻力:3KΩ~6KΩ
- 出力阻力:2.5KΩ~6KΩ
- 電気接続:金で塗装されたコヴァーピンまたは100mm高温のワイヤー
| 性能パラメータシリコン圧力センサー: | ||||
| 測定範囲 | サイズ (G) | 350KPa,1000KPa,2000Kpa | ||
| 絶対値 (A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | |||
| 封印された | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPa | |||
| タイプ | マックス | ユニット | ||
| 線形性 | ±015 | ±03 | %F.S | |
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | |
| ヒステレシス | 0.05 | 0.1 | %F.S | |
| ゼロオフセット出力 | 0±1 | 0±2 | mV | |
| フルスケール出力 | 100±10 | 100±30 | mV | |
| 0オフセットテンプ ドリフト | ±05 | ±1 | %F.S | |
| フルスケール温度 | ±05 | ±1 | %F.S | |
| 補償したテンプ | 0~70 | oC | ||
| 動作温度 | -20~80 | oC | ||
| 貯蔵温度 | -40~125 | oC | ||
| 許容される過負荷 | 全スケールまたは80MPaの3倍間の小さい値を取ります. | |||
| 爆発圧 | 5X 完全なスケール | |||
| 長期的安定性 | 0.2 % | F.S. 年間 | ||
| 弁膜材料 | 316L | |||
| 断熱抵抗 | ≥200MΩ 100VDC | |||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | |||
| ショック | 100g,11ms | |||
| 応答時間 | ≤1ms | |||
| Oリングシール | ニトリルゴムまたはフッロゴム | |||
| 充填 中間 | シリコンオイル | |||
| 体重 | 約15g | |||
| パラメータは以下の条件で試験する: 1.5mA @ 25°C | ||||
| 図面 建設 | |
| タイプ1 | |
| タイプ2 | |
| 電気接続と補償 |
|
| 選択した例 |
| 注文のヒント |
必要な空気 密度
2補正板を詰め込むか,損傷しないように,ホイジングを縦に並べて,均等な圧力をかけます.
3測定基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
