| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | ISO9001 |
| モデル番号: | BP156 |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8営業日 |
| 支払条件: | ウェスタン・ユニオン,L/C,T/T |
| 供給の能力: | 5000個/月 |
| モデルNO: | BP156 | ハウジング素材: | 304S.Sまたは316L |
|---|---|---|---|
| 圧力の種類: | 測定圧,絶対圧,密封圧 | 商標: | HTセンサ |
| 原産地: | バオジ・中国 | HSコード: | 9026201090 |
| 測定中間: | 液体,ガス,石油 | 精度度: | ≤0.5%F.S |
| 圧力範囲: | 0kpa~10kpa...20MPa | IP 評価: | IP65 |
| ハイライト: | 空気圧縮機 圧力トランスミッター,BP156 圧力トランスミッター,冷蔵装置の圧力伝達器 |
||

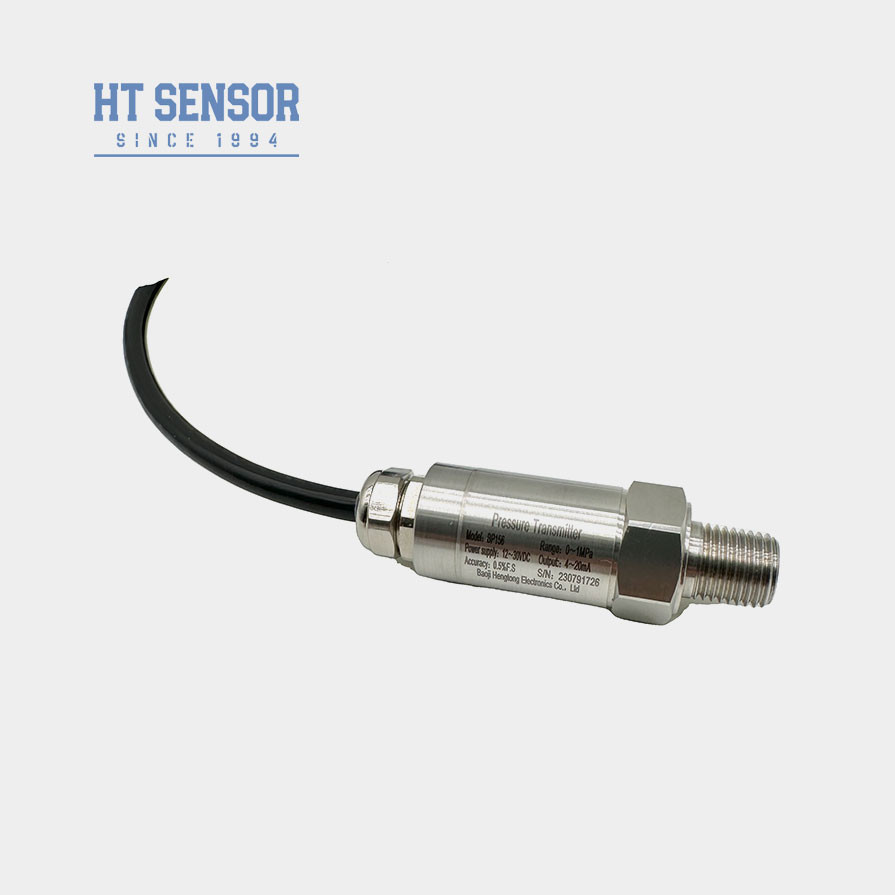

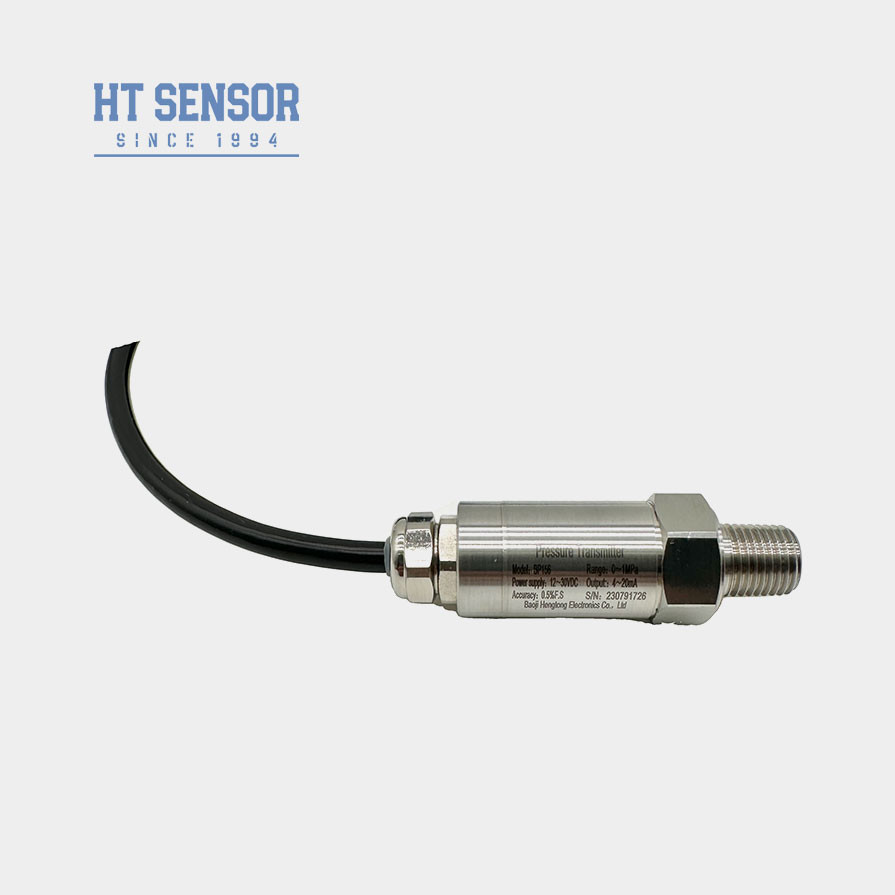

BP156 圧力トランスミッター
圧力伝達センサーの導入:
BP156圧力トランスミッタは,コスト効率の良い製品を開発するために,空気圧縮機と冷却機器のために設計されています.私たちの会社によって開発された高性能PCB排出回路で装備されています各製品は厳格に老化され 独立した検査報告書で検査されます
製品の特徴圧力伝達センサー:
1広範囲の測定範囲,ステンレス鋼構造,多様な圧力インターフェース形
2コンパクトで軽量デザイン
申請圧力伝達センサー:
1316Lステンレス鋼で不腐食性ガスと液体の圧力測定
2海洋産業や航空産業で使用される
3石油,化学,メタルルギー,発電,水文などの工業現場プロセスで使用
4液体および気力制御システムで使用される
| 圧力伝達センサーの性能パラメータ: | |
| 測定範囲 | 0kPa ~ 10kPa...20MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02%F.S. (タイプ) 0.05%F.S. (最大) |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 保護評価 | IP65 |
| 体重 | ~0.25kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 選択した例 |
| 注文のヒント |
1製品を選択する際には,試験基質が製品の接触部分と互換性があることを確認してください.
2. 注文する際には,爆発防止製品にはデジタルディスプレイヘッドが含まれていないことに注意してください.
3製品の信頼性の高い動作を保証するために,現場に雷保護装置を設置し,製品と電源が信頼性のある方法で接地されていることを確認してください.
4フッ素ゴムOリングの指定動作温度範囲は -20°C~250°Cです.製品の動作温度が -20°C未満の場合,EPDMO型密封リングを選択してください.
5プレッシャートランスミッタケーブルはポリビニル塩化物で,液体レベルケーブルのデフォルト長さは1.5mで,選択可能な3つの材料があります.特別な指示がない場合,ポリエチレンケーブル材料を使用できます異なるケーブル材料が必要な場合は,注文フォームに指定してください.
6強い振動,瞬時の衝撃力,強い電磁気またはRF干渉などの特別な要件の場合,私たちに通知し,注文に記載してください.

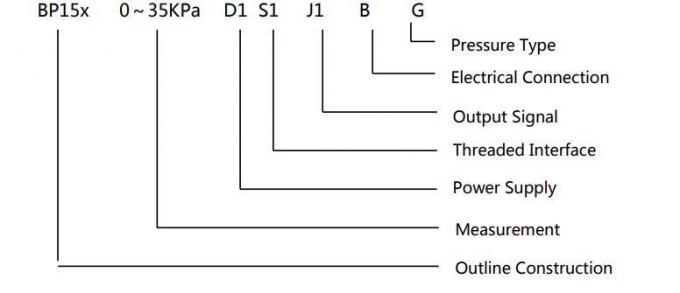

| 圧力トランスミッターセンサーの注文ガイド | |||||||||
| BP15X | アナログ圧力トランスミッター | ||||||||

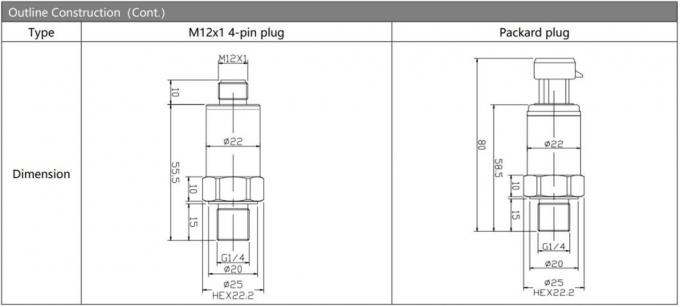

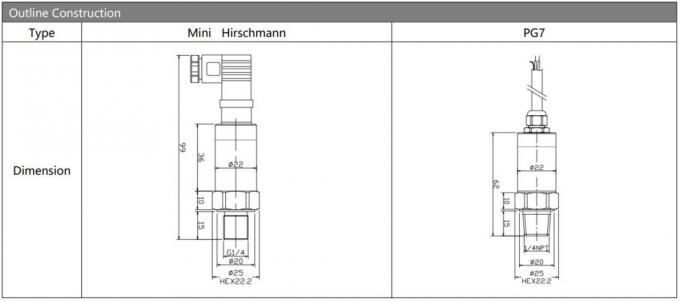

| コード | 図面 建設 | ||||||||
| 5 | パッカードプラグ | 6 | 密封された直接出力ケーブル 1.5m | ||||||
| 7 | ミニヒルシュマン接続器 | 8 | 大型ヒルシュマン接続器 | ||||||
| 測定範囲 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa またはMPa |
X: オーケー 実際の測定範囲を表示する | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | ほか | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

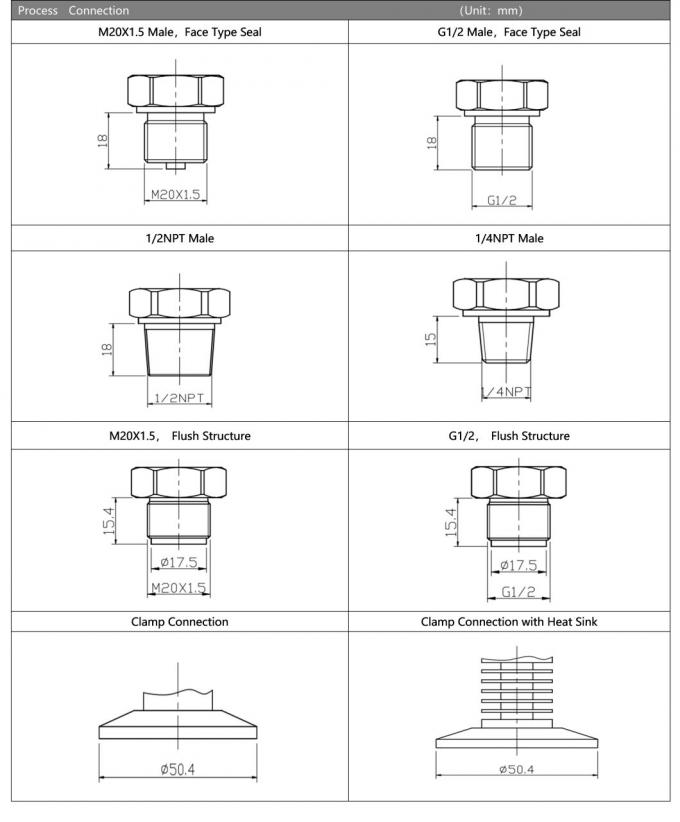

| コード | 圧力接続 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 他の物 (※50,4 フレンズ) | ||||||||

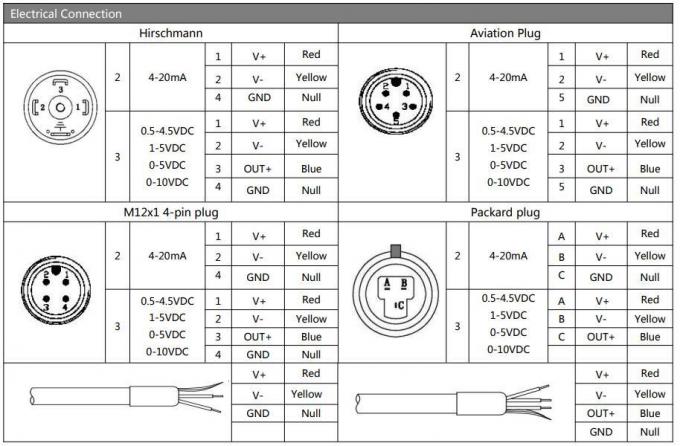

| コード | 電気接続 | ||||||||
| B1 | ヒルシュマン | ||||||||
| B2 | PG7 | ||||||||
| B3 | ケーブル 密閉 出口 1.5m | ||||||||
| B4 | ほか | ||||||||
| コード | 圧力の種類 | ||||||||
| G | 計測圧 | ||||||||
| A について | 絶対 的 圧力 | ||||||||
| S | 密封された基準圧 | ||||||||
