| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | ISO9001 |
| モデル番号: | BP93420D-II |
| 最小注文数量: | 1 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 5-8仕事日 |
| 支払条件: | L/C,D/P,T/T |
| 供給の能力: | 3000PCS/月 |
| モデル: | BP93420D-II | 範囲: | 0〜10kpa~2Mpa |
|---|---|---|---|
| パワー: | 5VDC 24VDC | 生産量: | 0.5-4.5V 4-20mA など |
| 材料: | ステンレス鋼 | 糸: | 男性と女性のOEM |
| 圧力の種類: | 差異 的 圧力 | 保護クラス: | ip65 |
| テスト メディア: | 空気油と水 | コネクタ: | 大DINかOEM |
| ハイライト: | 簡単に設置できる差圧トランスミッター,工業用差圧トランスミッター,コンパクトの差圧トランスミッター |
||

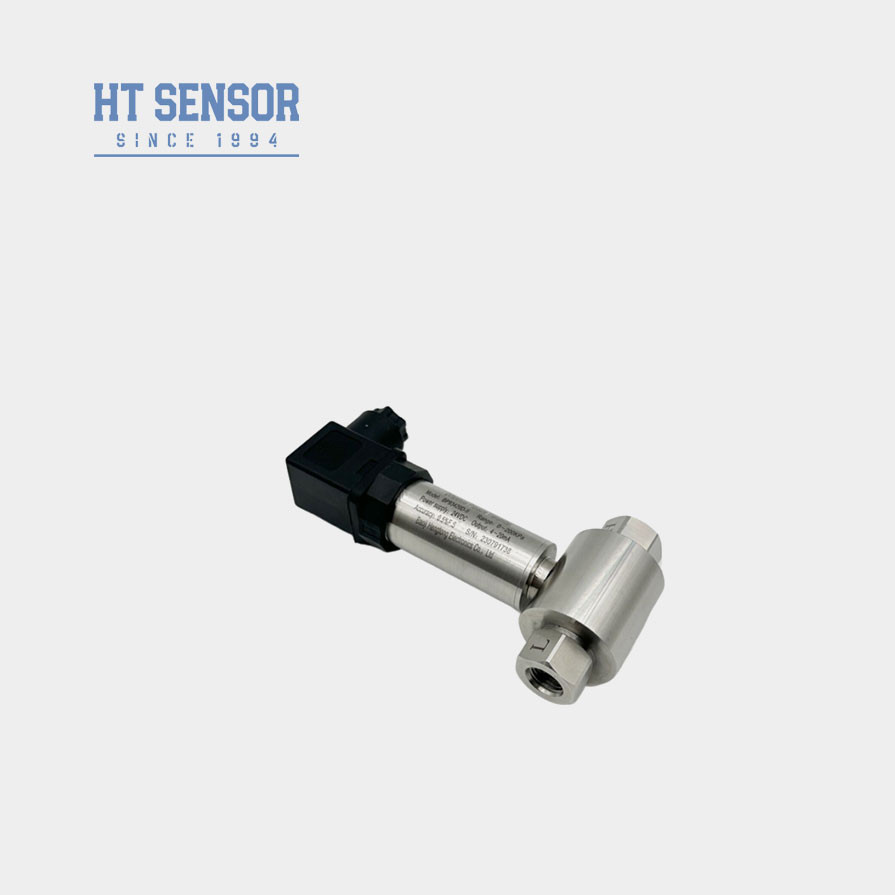

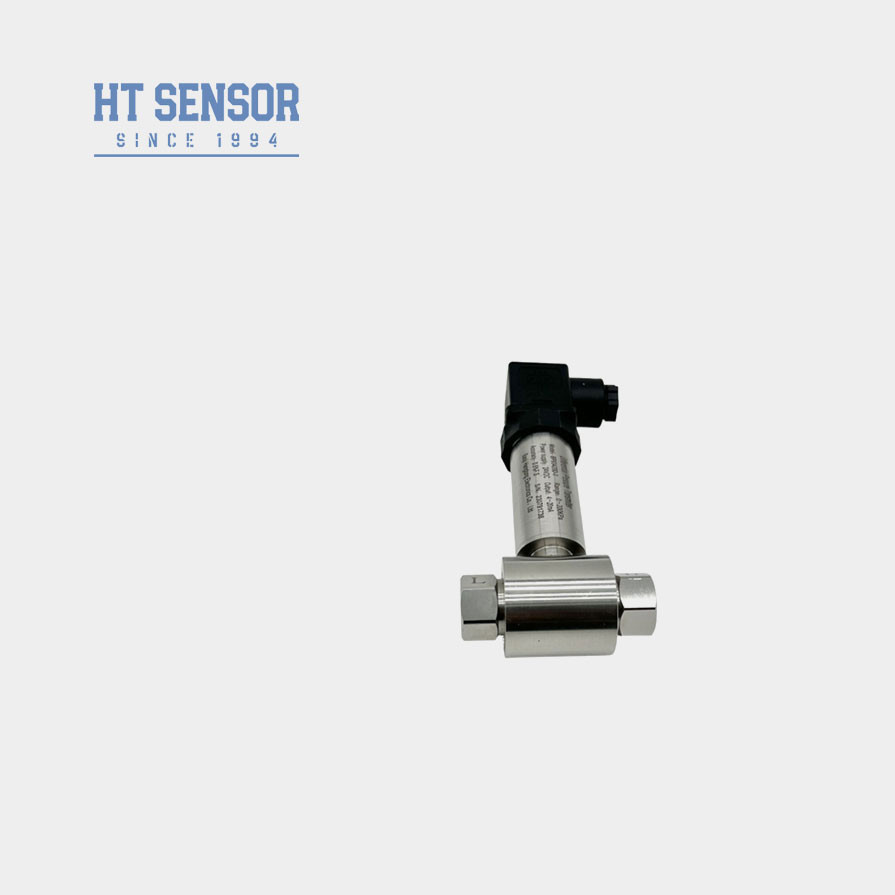

コンパクトで安装が簡単な工業級差圧トランスミッター
BP93420DIID差分Pリュッサー送信機
差圧伝達器の導入:
BP93420DII差圧伝達器は,分散型シリコンピエゾレシシブセンサーを使用する.ガスと液体の圧力差を測定し,出力し,表示することができます.石油のパイプラインの様々なガスと液体の圧力差の測定に適しています化学,電力,水文などの産業.
製品の特徴差圧トランスミッター:
申請差圧トランスミッター::
| 性能パラメータ差圧トランスミッター: | |
|---|---|
| 測定範囲 | 0〜10KPa...~2MPa |
| 圧力の種類 | 差異 的 圧力 |
| 片側過負荷 | 定数範囲の ≤3倍 |
| 静的圧力 | 最低値は,定数範囲の5倍または7 MPa |
| 精度 @ 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.5%F.S/年 ((≤200KPa) ±0.2%F.S/年 ((>200KPa) |
| ゼロ 温度 漂流 | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| 補償温度 | 0〜50°C ((0〜10KPa,0〜20KPa),0〜70°C,-10〜70°C |
| 動作温度 | -30°C~80°C |
| 貯蔵温度 | -40°C~100°C |
| 振動 | 10g,55Hz 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | 本質的に安全で爆発性がある |
| 保護評価 | IP65 |
| 体重 | ~0.45kg |
| 出力信号 | 供給電圧 | 出力型 |
|---|---|---|
| 4×20mA | 12°30VDC | 2/3/4のワイヤ |
| 0°10/20mA |
3本のワイヤ |
|
| 0/1・5V | ||
| 0.5.4.5V | 5VDC |
| 注文のヒント差圧トランスミッター: |
1製品を選択する際には,試験媒体が製品の接触部位 (不oxidable steel) と互換性があることを確認してください.
2信頼性の高い操作を保証するために it is recommended to install a three-valve manifold between the measurement point and the transmitter to ensure slow and uniform pressure in the positive and negative pressure chambers of the transmitter.
3設置中に,両端の圧力インターフェースは,装置位置が製品に及ぼす影響を減らすために水平に配置する必要があります.
4強い振動,即時の衝撃,強い電磁気干渉,または無線周波数の干渉,その他の特別な要求の場合は,私たちに通知し,注文に記載してください.
| 注文ガイド差圧トランスミッター: | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| DII | 差圧トランスミッター | |||||||
| 測定範囲 | 0〜10KPa...~2MPa | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 〜 5VDC | S6 | 0°10VDC | |||||
| S3 | 0°5VDC | S7 | 0.5・4.5VDC | |||||
| S4 | 010mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×1.5 男性 | |||||||
| J2 | G1/2 男性 | |||||||
| J3 | G1/4 男性 | |||||||
| J4 | 1/2 NPT 男性 | |||||||
| J5 | ほか | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| D | 差異 的 圧力 | |||||||
