IP68防水工業用圧力センサー送信機、工業用レベルセンサーアプリケーション向け
Product Details
| 型番: | BP156 | 範囲: | 0~10KPa~20MPa |
|---|---|---|---|
| 出力: | 4-20mA/0.5-4.5VDC など | ハウジング材質: | ステンレス鋼 |
| 圧力式: | G/A/S | タイプ: | 工業用圧力センサー |
| センサー: | シリコン圧力センサー | 力: | 12-32VDC ((24VDC) /5VDC |
| 精度グレード: | 0.5%F.S. 0.25%F.S. | コネクタ: | IP67 液体レベルケーブル |
| 糸: | G1/8 またはOEM | ||
| ハイライト |
IP68 防水圧力センサー送信機,工業用圧力センサー送信機,工業用圧力センサートランスミッター |
||
Product Description
産業用途向けIP68防水工業用圧力センサー送信機。

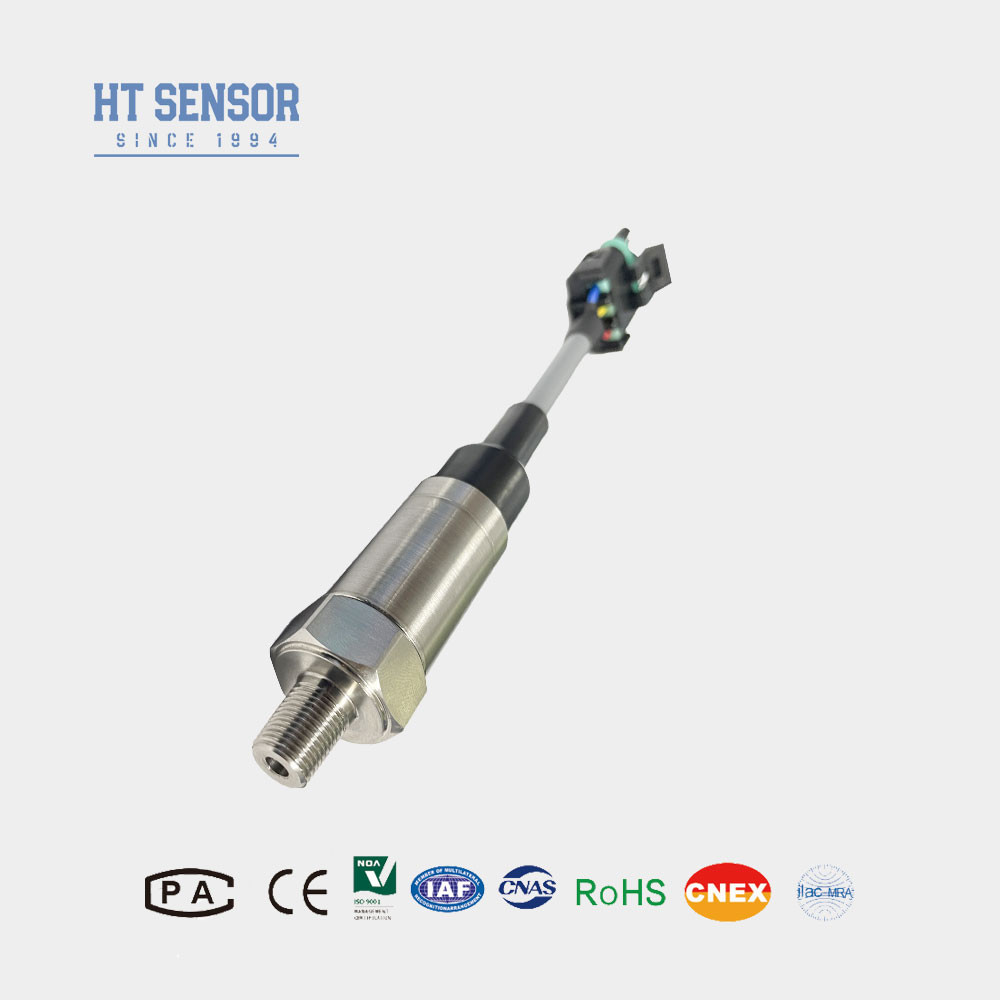

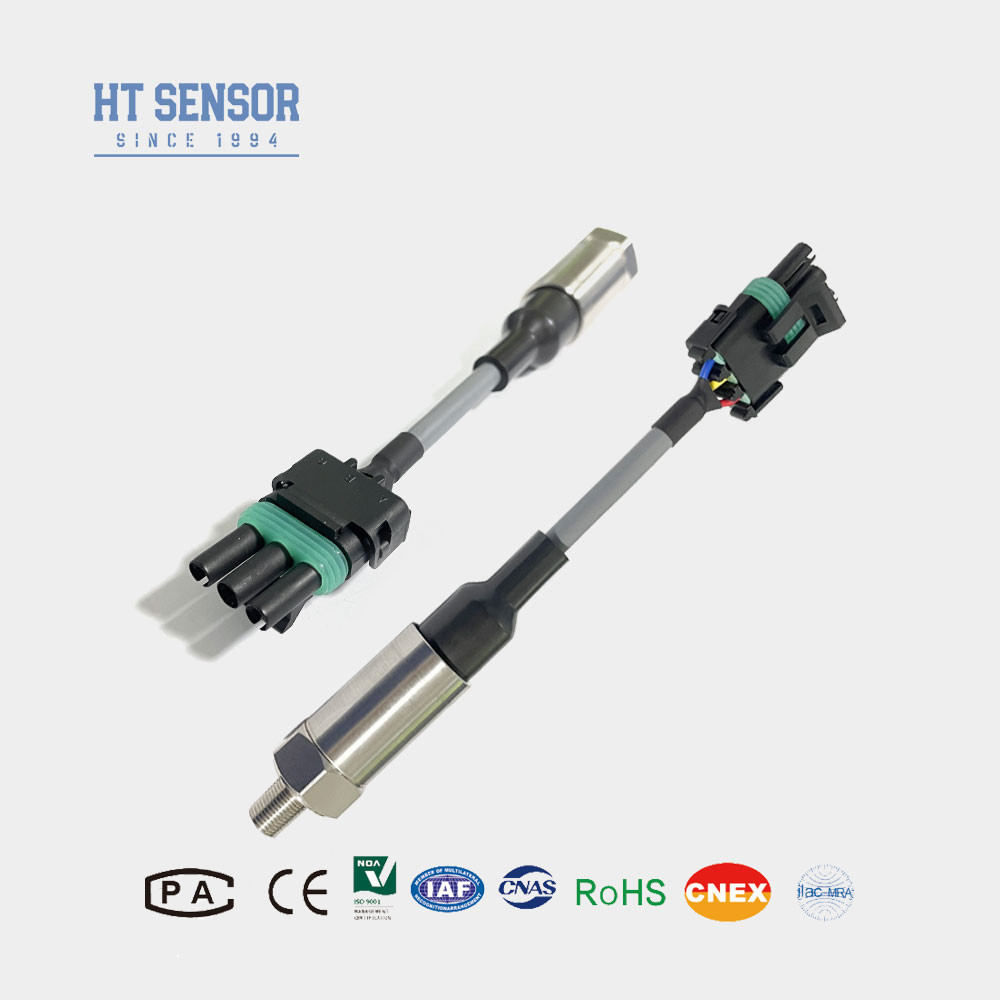

BP156工業用圧力センサー送信機
ミニ工業用圧力センサーの紹介送信機測定範囲
BP156小型工業用圧力センサー送信機は、コンパクトなロッド状の圧力送信機です。高信頼性のシリコンピエゾ抵抗型圧力センサーを感圧コアとして使用し、温度補償、デジタル回路補正、信号調整を行い、標準的な産業用途およびネットワーク信号を出力します。IP68防水構造が特徴です。各製品コンポーネントは、細心の注意を払って設計、スクリーニング、検証され、プロセスを経て、硬化、周期的負荷応力緩和、エージングテスト、環境シミュレーションテストを実施し、安定性と信頼性を確保しています。
製品の特徴送信機:測定範囲
1. 広い測定範囲、ステンレス鋼構造。
2. コンパクトで軽量な設計。
3. 高精度、オールステンレス鋼構造。用途
ミニ工業用圧力センサー送信機:測定範囲
2. 海洋および航空産業への応用。
3. 石油、化学、冶金、発電、水文などの産業現場プロセスで使用。
4. 油圧および空気圧制御システムで使用。
性能パラメータ
| ミニ工業用圧力センサー 送信機:測定範囲 | |
| 0kPa～10kPa…5MPa | 圧力タイプ |
| G | 過負荷 |
| ≤定格範囲の1.5倍 | 精度 @ 25℃ |
| ±0.25% (標準) ±0.5% (最大) | 再現性&ヒステリシス |
| 0.02%F.S(Typ.) 0.05%F.S(Max.) | 長期安定性 |
| ±0.1%F.S/年(Typ.) ±0.2%F.S/年(Max.) | ゼロ点温度ドリフト |
| ±0.02%F.S/℃(≤100KPa) ±0.01%F.S/℃(>100KPa) | 周波数応答 |
| ±0.02%F.S/℃(≤100KPa) ±0.01%F.S/℃(>100KPa) | 周波数応答 |
| 2.4Khz | 補償温度 |
| 0～70℃(≤10mpa、カスタマイズ可能) | 動作温度 |
| -20℃～80℃ | 保管温度 |
| -40℃～120℃ | 振動 |
| 10g、55Hz～2kHz | ハウジング材質 |
| 304、316L | ダイヤフラム材質 |
| 316L | 絶縁抵抗 |
| 100MΩ 100VDC | 防爆等級 |
| Ex ia IIC T6 Ga | 保護等級 |
| IP65 | 出力信号 |
| S1 | 出力タイプ | 4～20mA |
| 12～30VDC | 2/3/4線 | 0～10/20mA |
| 3線 | 0/1～5V |
|
| 0/1～10V | ||
| 0.5～4.5V | ||
| 5VDC | D3 |
| ミニDIN圧力送信機センサー注文ガイド |
| BP15X | |||||||||
| アナログ圧力送信機 | コード | ||||||||
| 圧力タイプ | 5 | ||||||||
| Packardプラグ | 6 | 密閉型直接出力ケーブル1.5メートル | 7 | ||||||
| ミニHirschmannコネクタ | 8 | 大型Hirschmannコネクタ | 測定範囲 | ||||||
| 0kPa～10kPa…5MPa | (0-X)Kpa | ||||||||
| またはMPa X: |
実際の測定範囲を示します コード | ||||||||
| 圧力タイプ | D1 | ||||||||
| 24VDC | D2 | ||||||||
| 5VDC | D3 | ||||||||
| その他 | コード | ||||||||
| 圧力タイプ | S1 | ||||||||
| 4～20mADC | S5 | 0～20mADC | S2 | ||||||
| 1～5VDC | S6 | 0～10VDC | S3 | ||||||
| 0～5VDC | S7 | 0.5～4.5VDC | S4 | ||||||
| 0～10mADC | コード | ||||||||
| 圧力タイプ | J1 | ||||||||
| M20×1.5 | J2 | ||||||||
| G1/2 | J3 | ||||||||
| G1/4 | J4 | ||||||||
| 7/16-20UNF | J5 | ||||||||
| その他(Φ50.4フランジ) | コード | ||||||||
| 圧力タイプ | B1 | ||||||||
| Hirschmann | B2 | ||||||||
| PG7 | B3 | ||||||||
| ケーブル密閉型出口1.5メートル | B4 | ||||||||
| その他 | コード | ||||||||
| 圧力タイプ | G | ||||||||
| ゲージ圧 | A | ||||||||
| 絶対圧 | S | ||||||||
| 密閉基準圧力 | 注: | ||||||||
1. 製品を選択する際は、被試験媒体が製品の接触部分と互換性があることを確認してください。
2. 製品の信頼性の高い動作を保証するために、ユーザーは現場に避雷器を設置し、製品と電源の両方を適切に接地することをお勧めします。
3. フッ素ゴムOリングの動作温度範囲は-20℃～250℃です。-20℃以下の温度では、EPDM O型シールリングを選択する必要があります。4. 強力な振動、瞬間的な衝撃、または強い電磁干渉または無線周波数干渉などの特別な要件がある場合は、お知らせいただき、ご注文時に明記してください。
