| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT SENSOR |
| 証明: | ISO9001 |
| モデル番号: | HT20 |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8営業日 |
| 支払条件: | ウェスタン・ユニオン,L/C,T/T |
| 供給の能力: | 5000個/月 |
| モデル番号: | HT20 | ワイヤリングタイプ: | 4本のワイヤー |
|---|---|---|---|
| 測定培地: | ガスと液体 | 範囲: | 0-10kpa〜2mpa |
| 力: | 1.5mA ((0.4-2.0mA) | トランスポートパッケージ: | カートン |
| 長さ: | 29.5mm | 起源: | バオジ 中国 |
| HSコード: | 9026209090 | タイプ: | 差圧センサー |
| のために: | 差圧トランスミッター | 出力信号の種類: | アナログタイプ |
| 材料: | ステンレス鋼 | カスタマイズ: | 利用可能 |
| ハイライト: | シリコン差圧センサー,工業用 シリコン圧力センサー,HT20 シリコン圧力センサー |
||

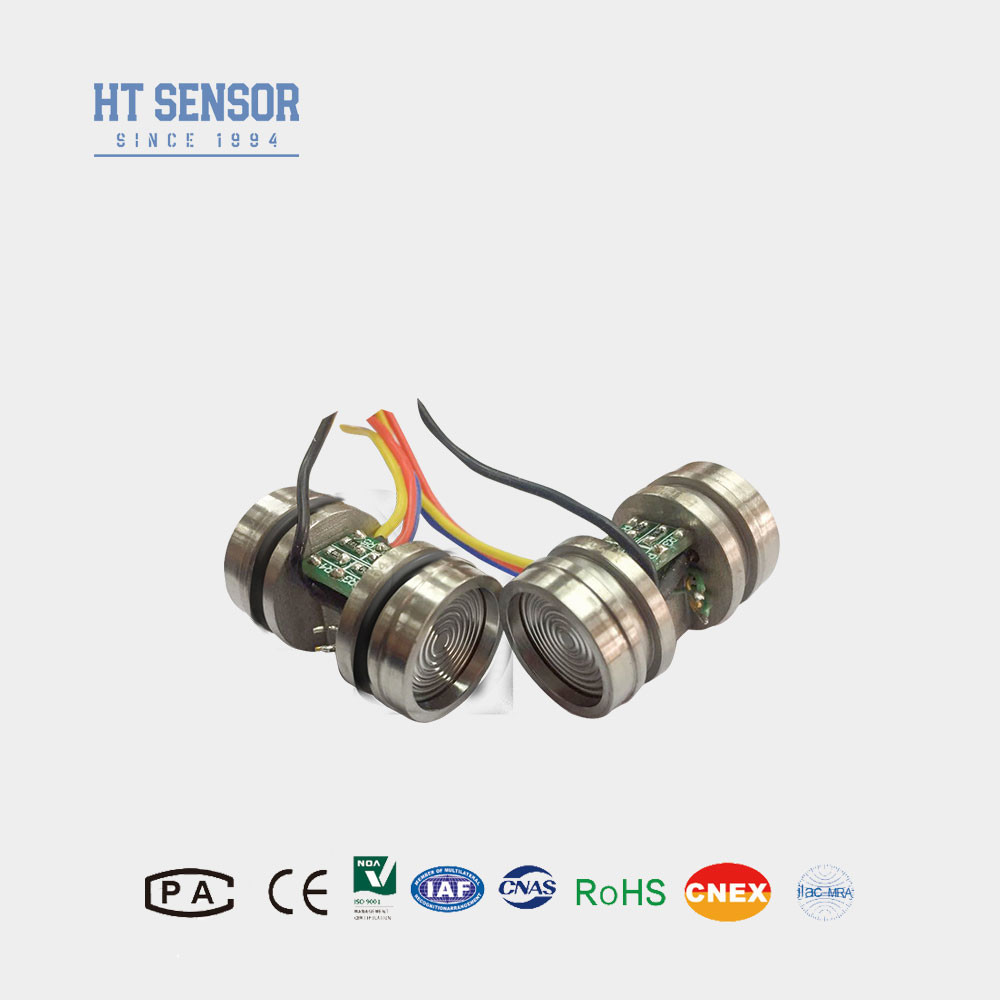

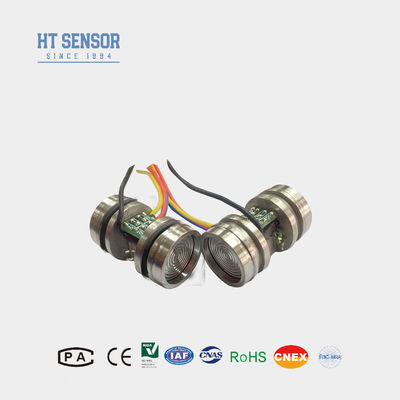

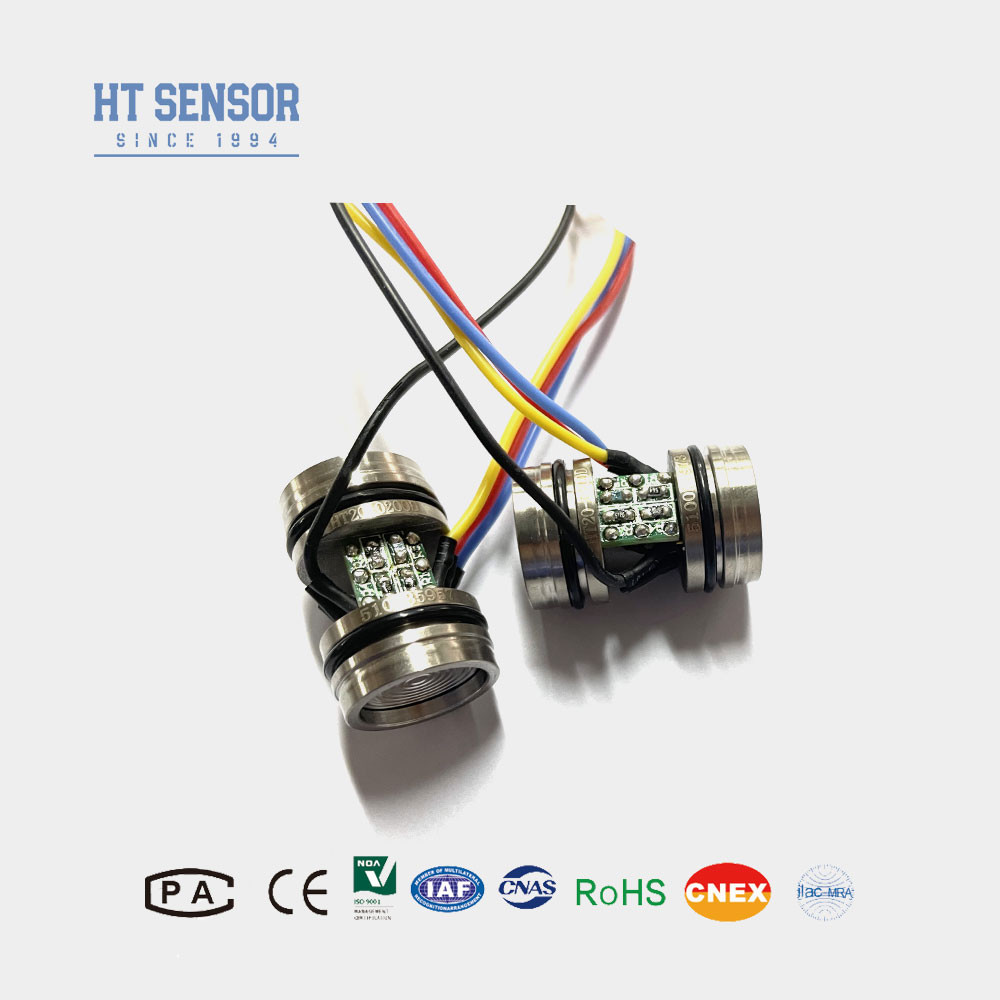

HT20 差圧センサー
差圧シリコン圧力センサーの紹介:
HT20 差圧シリコン圧力センサーは、高度に安定した拡散シリコン素子をコアとするシリコンピエゾ抵抗差圧センサーです。コアは 316L ステンレス鋼ハウジングに収められており、圧力はステンレス鋼 ダイアフラムと密閉されたシリコンオイルを介して感圧チップに伝達されます。感圧チップは 測定媒体に直接接触せず、完全な固体構造を形成して 圧力測定を行い、差圧の正確な測定を可能にします。 したがって、この製品は、 差圧測定を必要とするさまざまなシナリオ、過酷で腐食性の環境など、に適用できます。
製品 特徴 差圧シリコン圧力センサーの:
| 性能パラメータ 差圧シリコン圧力センサーの: | |||||
| 測定範囲 | 10KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | ||||
| Typ | 最大 | 単位 | |||
| 直線性 | ±0.15 | ±0.3 | %F.S | ||
| 再現性 | 0.05 | 0.1 | %F.S | ||
| ヒステリシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| ゼロオフセット温度ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| フルスケール温度ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| 補償温度 | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| 動作温度 | -20~80 | ºC | |||
| 保管温度 | -40~125 | ºC | |||
| 許容過負荷 | フルスケールの 3 倍または 4MPa の小さい方の値を選択 | ||||
| バースト圧力 | フルスケールの 5 倍 | ||||
| 長期安定性 | 0.2 % | F.S/年 | |||
| ダイアフラム材質 | 316L | ||||
| 絶縁抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS、20Hz～2000Hz の条件下で変化なし | ||||
| 衝撃 | 100g、11ms | ||||
| 応答時間 | ≤1ms | ||||
| O リングシール | ニトリルゴムまたはフッ素ゴム | ||||
| 充填媒体 | シリコンオイル | ||||
| 重量 | ~45g | ||||
| パラメータは、次の条件下でテストされています。 1.5mA @ 25°C | |||||
| 外形構造 | |
| 寸法 |  |
| 注記:出力端子はプラス端子です。ワイヤの色に変更がある場合は、正確な情報についてはセンサーに添付されているラベルを参照してください。 | |
| 電気的接続と補償 差圧シリコン圧力センサーの |
 |
| 選択例 |
| 注文のヒント |
